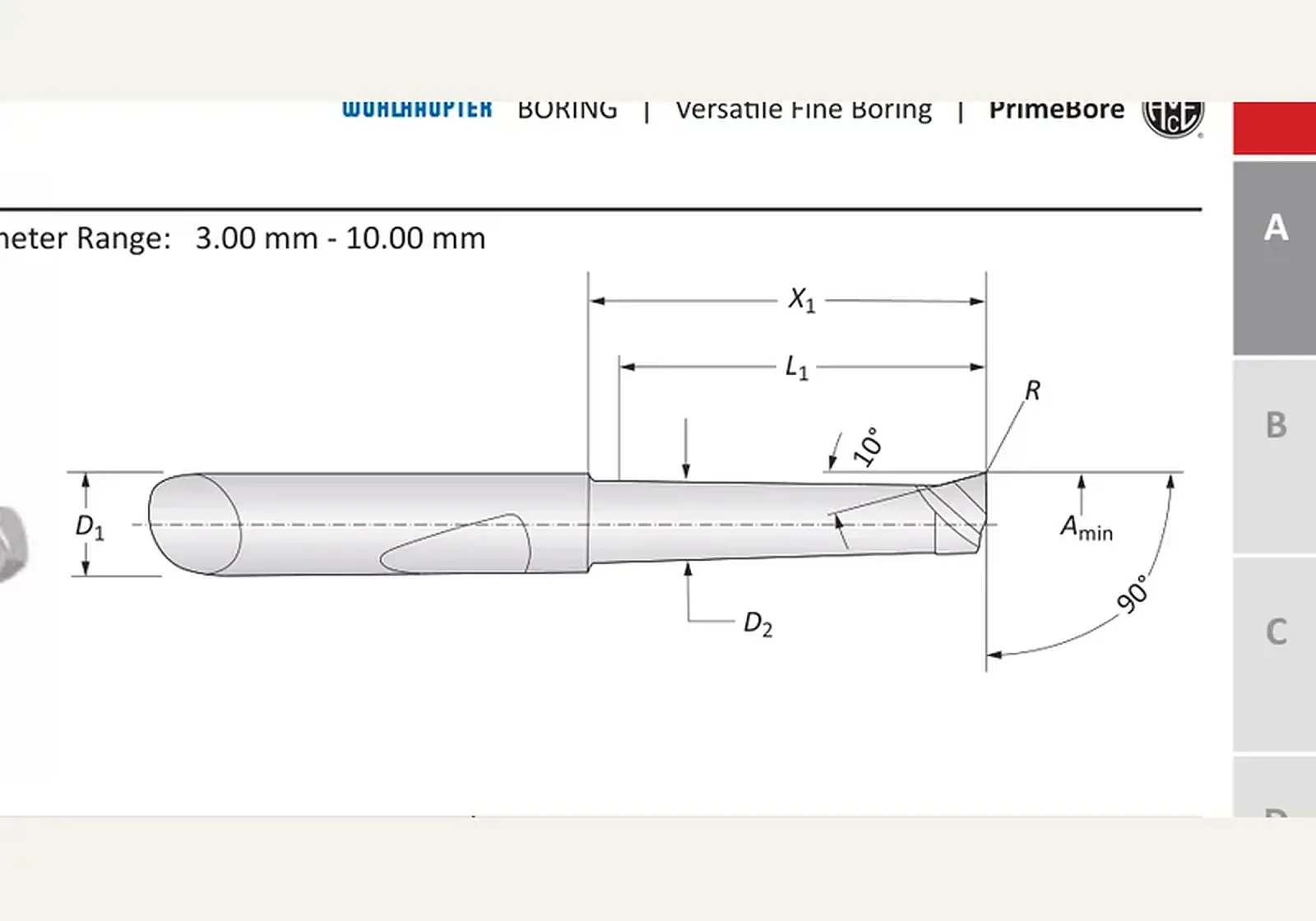

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Расточные оправки 8.00 · 081323WHC05
Расточные оправки 8.00 · 081323WHC05. Наименьший диаметр расточки A, мм — 8.00.
Линейка — Prime Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
Цена по запросу
Wohlhaupter · Универсальное чистовое растачивание · Prime Bore
Назначение
Расточные оправки 8.00 · 081323WHC05 — расточная оправка PrimeBore. Указание 10×D относится только к модулю NOVITECH, не к этой оправке.
Принцип работы и конструкция
Оправка задаёт вылет режущей кромки чистовой головки. 10×D относится только к модулю NOVITECH, если иное не указано в таблице этой позиции.
Технические параметры
Наименьший диаметр расточки A, мм — 8.00; D1 — 8.00 мм; D2 — 7.60 мм; X1 — 25.00 мм; L1 — 23.00 мм; R — 0.20.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 081323WHC05, D1 8.00 мм, вылет X1 25.00 мм.
Размеры этой позиции
- Наименьший диаметр расточки A, мм
- 8.00 мм
- D1
- 8.00 мм
- D2
- 7.60 мм
- X1
- 25.00 мм
- L1
- 23.00 мм
- R
- 0.20
- С покрытием Твёрдый сплав
- 081323WHC05
Краткие факты
- Артикул
- 081323WHC05
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
Примечания
Цена по запросу
Раздел каталога: Мини-расточные оправки
