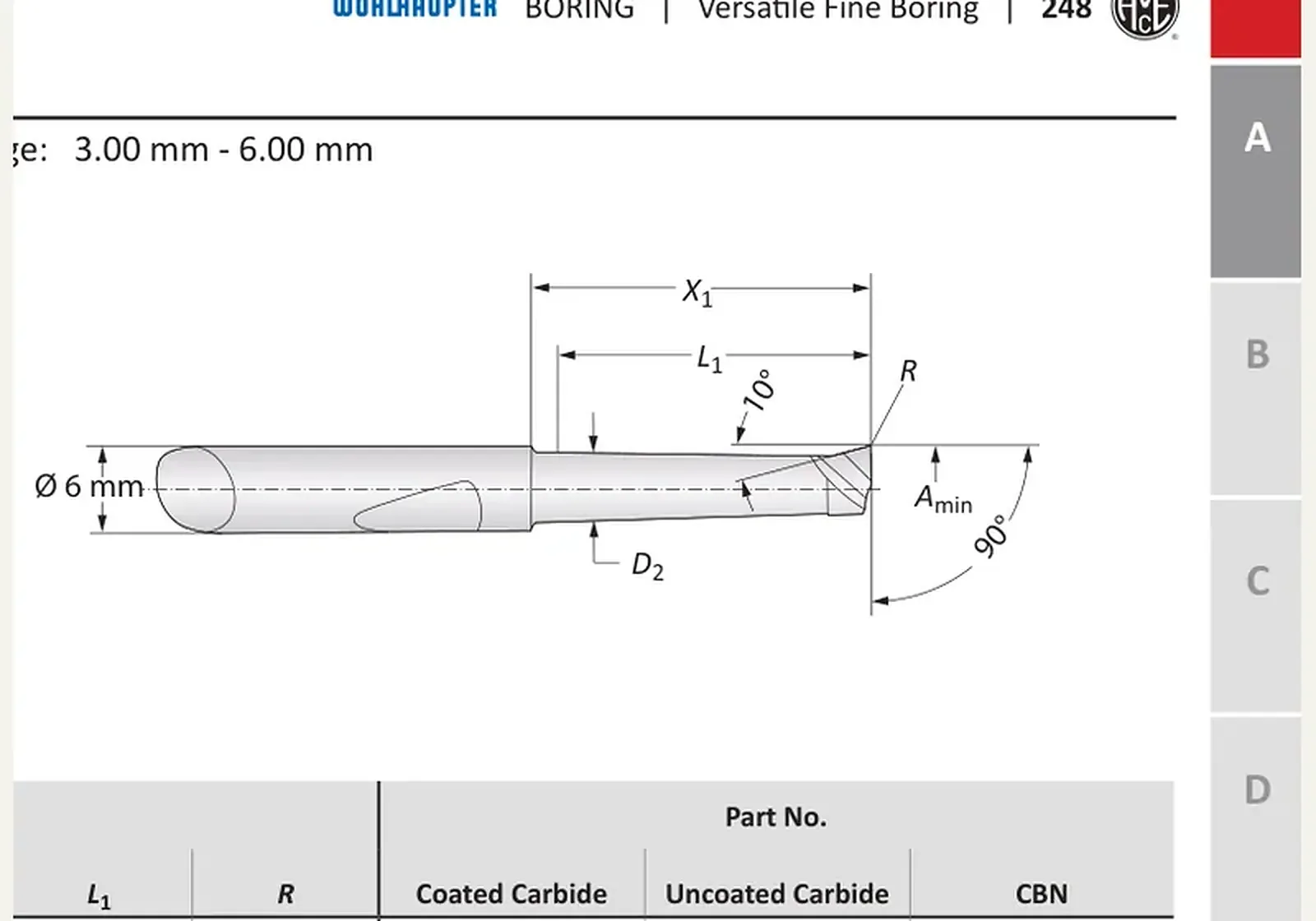

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Расточные оправки 6.00 · 081306WHC05
Расточные оправки 6.00 · 081306WHC05. Наименьший диаметр расточки A, мм — 3.00.
Линейка — Расточная головка 248. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
Цена по запросу
Wohlhaupter · Универсальное чистовое растачивание · Расточная головка 248
Назначение
Расточные оправки 6.00 · 081306WHC05 — расточная оправка головка 248. Вылет до 10×D, если указан, относится к головке 248.
Принцип работы и конструкция
Расточная оправка компактной головки 248. Вылет до 10×D, если указан в таблице, относится к этой головке, не к модулю NOVITECH.
Технические параметры
Наименьший диаметр расточки A, мм — 3.00; D1 — 6.00 мм; D2 — 2.60 мм; X1 — 11.50 мм; L1 — 10.00 мм; R — 0.10.
Соответствие стандартам
На корпусе 248 конуса шпинделя нет: цилиндрический хвостовик M8×1, в цепочку MVS головка входит через переходник 248. Предельная частота вращения — ISO 15641.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 081306WHC05, диаметр D1 и тип хвостовика M8×1 (переходник 248 вводит оправку в цепочку MVS).
Размеры этой позиции
- Наименьший диаметр расточки A, мм
- 3.00 мм
- D1
- 6.00 мм
- D2
- 2.60 мм
- X1
- 11.50 мм
- L1
- 10.00 мм
- R
- 0.10
- С покрытием Твёрдый сплав
- 081306WHC05
- CBN
- 081322WBN150
Краткие факты
- Артикул
- 081306WHC05
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
Примечания
Цена по запросу
Раздел каталога: Мини-расточные оправки
