Форма 101 · стр. 61
Универсальное чистовое растачивание
Форма 101. Ø 6,00–12,00 мм: сменные пластины, обозначение DIN ISO 1832.
Назначение
Сменные пластины формы 101 линейки Digital 510. Обозначение — по DIN ISO 1832; соседние формы отличаются вписанной окружностью и геометрией.
Принцип работы и конструкция
Пластину подбирают по форме Wohlhaupter и обозначению DIN ISO 1832. Конус шпинделя к пластине не относится.
Технические параметры
Форма 101; диаметр 5,00–8,00 мм; вылет X1 12,50–85,00 мм; масса 0,01–0,03 кг.
Соответствие стандартам
Сменная пластина обозначается по DIN ISO 1832. Конус шпинделя и соединение MVS к пластине не относятся.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017. Группа обрабатываемого материала — ISO 513 (P, M, K, N, S, H).
Применение и подбор
В запросе указывают артикул из таблицы, обозначение DIN ISO 1832 и группу материала ISO 513.

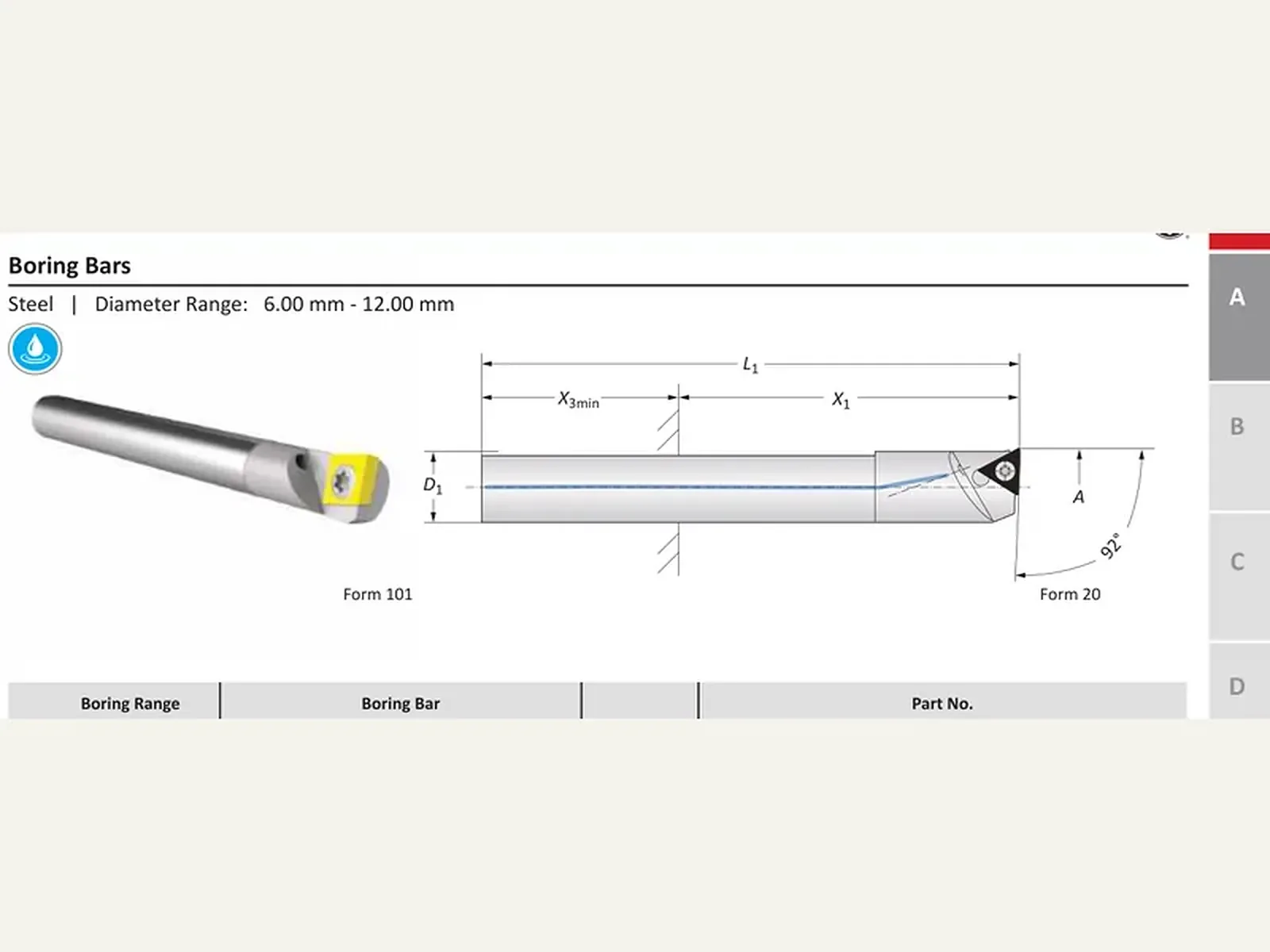

Форма 101
3 строкиРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Диапазон растачивания, мм | Расточная оправка | Артикул | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A, мм | D1, мм | X1, мм | X3 мин, мм | L1, мм | Масса, кг | Форма пластины | Артикул | Форма пластины | Артикул |
| 6.00 - 8.00 | 5.00* | 12.50 - 25.00 | 16.00 | 70.00 | 0.01 (кг) | 211** | 514032 Заказать | - | - |
| 8.00 - 10.00 | 7.00* | 17.50 - 35.00 | 16.00 | 81.00 | 0.02 (кг) | 211** | 514033 Заказать | - | - |
| 10.00 - 12.00 | 8.00 | 20.00 - 40.00 | 19.00 | 85.00 | 0.03 (кг) | 101 | 514003 Заказать | 20** | 514004 |
