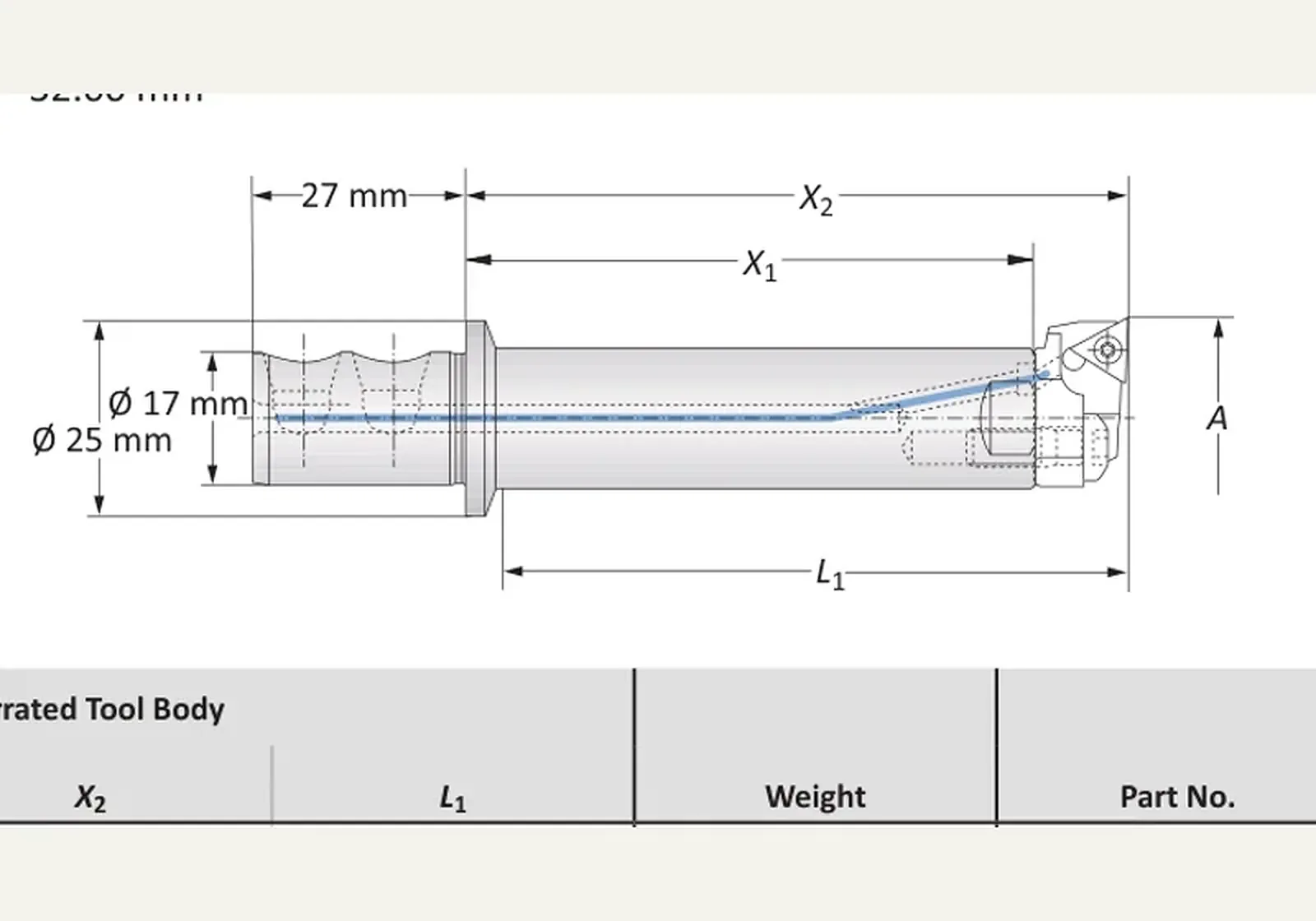

Обозначения на эскизе
- X1
- Ø 25 мм
- X2
- Ø 17 мм
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Корпуса с зубчатой кассетой / Державки пластин Ø 20–32 · 502045
Корпуса с зубчатой кассетой / Державки пластин Ø 20–32 · 502045. X1 — Ø 25 мм.
Линейка — Digi Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от234 300 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Digi Bore
Назначение
Корпуса с зубчатой кассетой / Державки пластин Ø 20–32 · 502045 — кассета чистового растачивания; устанавливается в посадочное гнездо корпуса.
Принцип работы и конструкция
Кассета устанавливается в посадочное гнездо корпуса или на зубчатое поле. Конус шпинделя — на мастер-хвостовике сборки.
Технические параметры
X1 — Ø 25 мм; X2 — Ø 17 мм; X 1 — 27 мм; X 2 — Ø 17 мм; L 1 — Ø 25 мм; L1 — 77.00 мм.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 502045, диапазон растачивания 20.00 - 32.00 мм, размер ключа s4, T25, T8.
Технические данные
- X 1
- 27 мм
- X 2
- Ø 17 мм
- L 1
- Ø 25 мм
Размеры этой позиции
- L1
- 77.00 мм
- Диапазон растачивания
- 20.00 - 32.00 мм
- Размер 1 зубчатого корпуса на эскизе, мм
- 72.00 мм
- Размер 2 зубчатого корпуса на эскизе, мм
- 84.00 мм
- Масса
- 0.20 кг
- Расточная головка
- 501001
- Расточные оправки
- 502012 502014 502016
- Корпус с зубчатой кассетой
- 502045
- Державки пластин
- 502052 502054 502056
- Сервисный ключ
- 115576 (s4) 415121 (T25) 115590 (T8)
Краткие факты
- Артикул
- 502045
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
- Лист
- Форма 101
Примечания
от234 300 ₽(НДС 22% включён)
Раздел каталога: Форма 101
