Твёрдый сплав · стр. 71
Универсальное чистовое растачивание

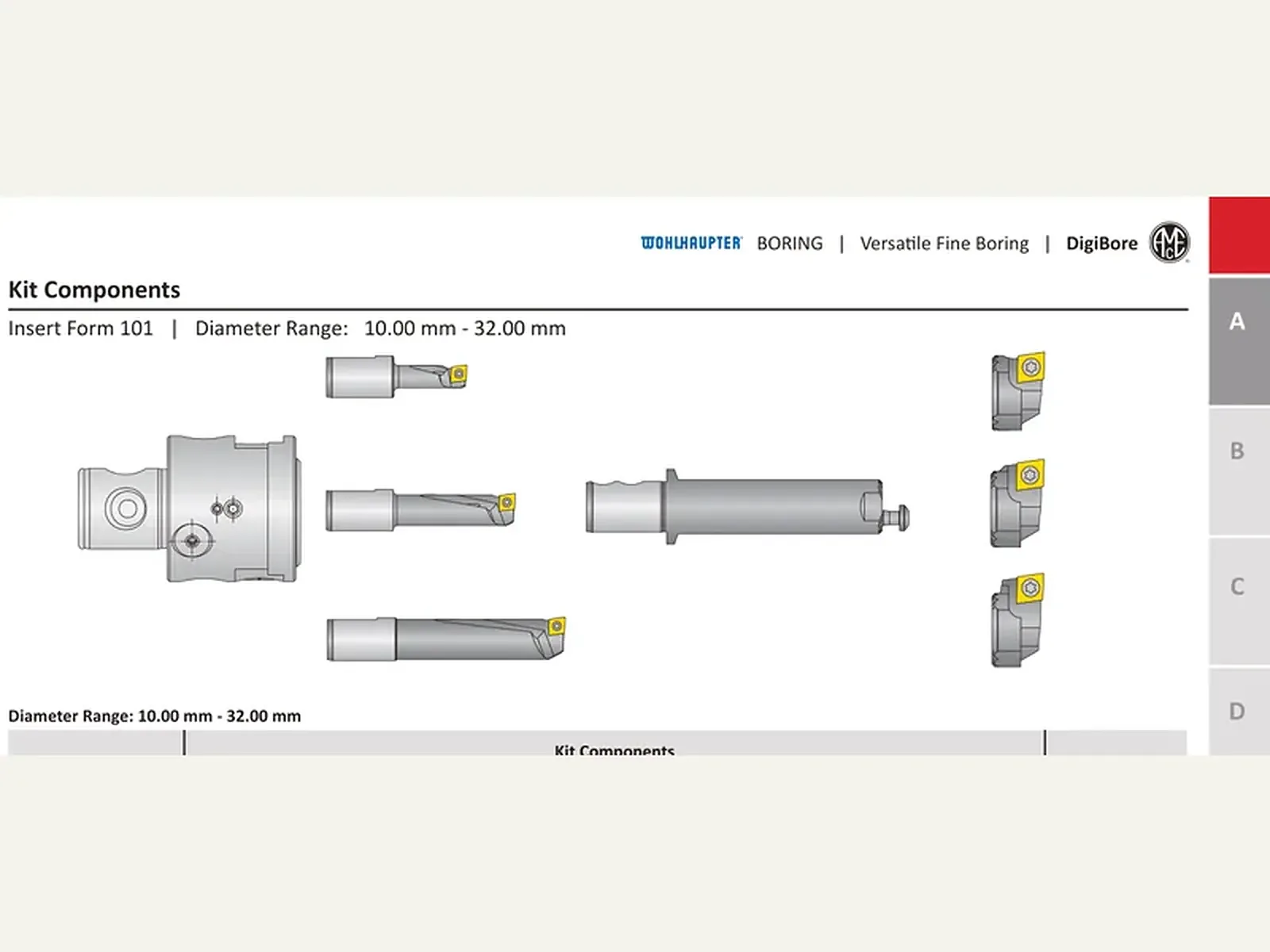

Твёрдый сплав. Ø 10,00–20,00 мм: форма 101.
Назначение
Твёрдый сплав — узел линейки DigiBore, не расточная головка. В таблице — артикулы этого листа.
Принцип работы и конструкция

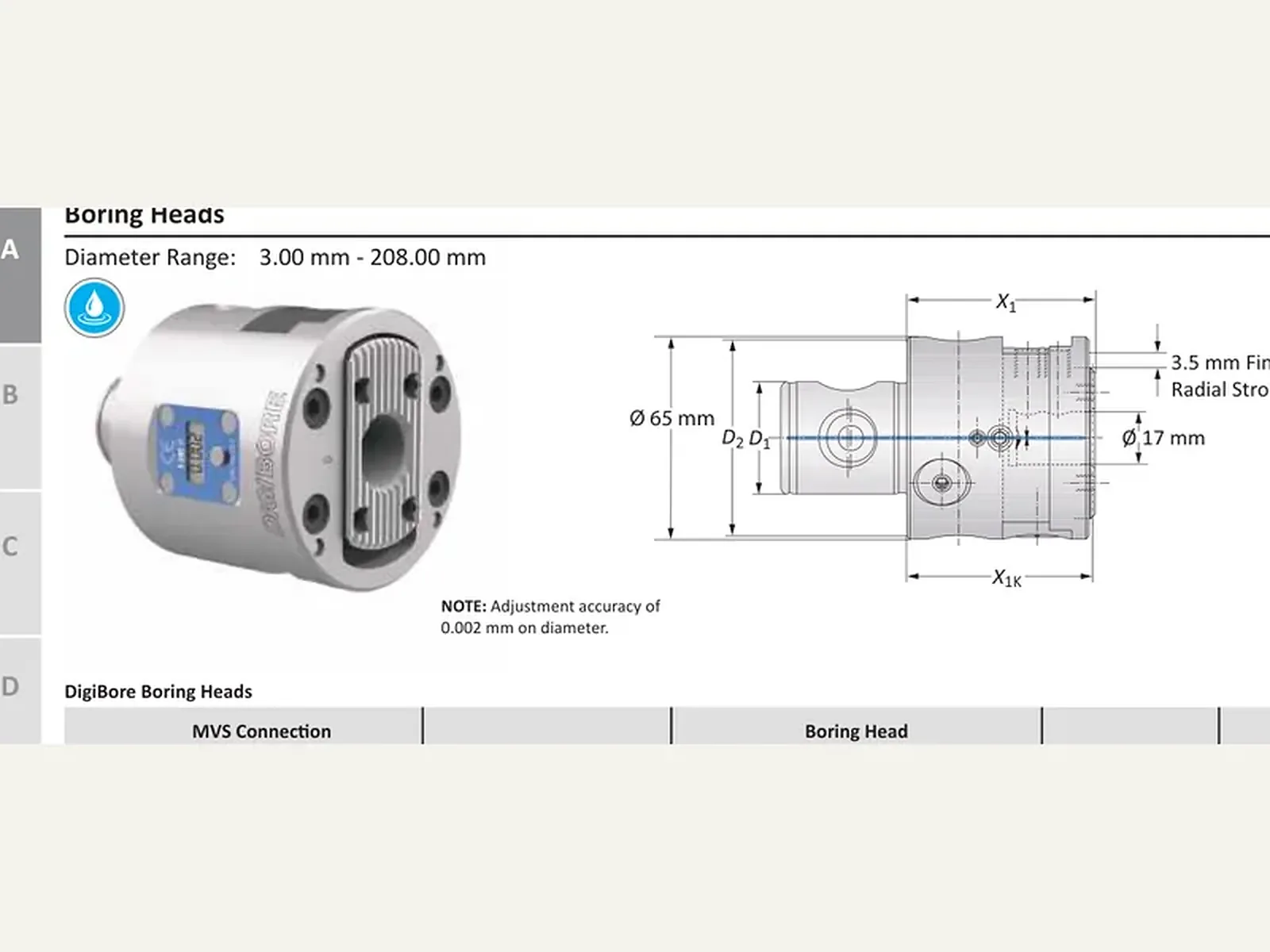

DigiBore — цифровое исполнение с внутренней балансировкой, присоединяется через соединение MVS. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Форма 101; вылет X1 52,00–120,00 мм; шаг настройки: нониусная шкала 0,002 мм по диаметру; масса 0,12–0,40 кг.
Соответствие стандартам
Сменная пластина обозначается по DIN ISO 1832. Конус шпинделя и соединение MVS к пластине не относятся.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017. Группа обрабатываемого материала — ISO 513 (P, M, K, N, S, H).
Применение и подбор
В запросе указывают артикул из таблицы, обозначение DIN ISO 1832 и группу материала ISO 513.
Твёрдый сплав
10 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Диапазон растачивания, мм | Расточная оправка | ||||||
|---|---|---|---|---|---|---|---|
| A, мм | X1, мм | L1, мм | Масса, кг | Форма пластины | Артикул | Форма пластины | Артикул |
| 10.00 - 12.00 | 55.00 | 52.00 | 0.12 (кг) | 101 | 502093 | 20* | 502088 Заказать |
| 10.00 - 12.00 | 70.00 | 67.00 | 0.14 (кг) | 101 | 502034 | 20* | 502023 Заказать |
| 12.00 - 14.00 | 65.00 | 62.00 | 0.13 (кг) | 101 | 502094 | 20* | 502089 Заказать |
| 12.00 - 14.00 | 85.00 | 82.00 | 0.18 (кг) | 101 | 502035 | 20* | 502024 Заказать |
| 14.00 - 16.00 | 75.00 | 72.00 | 0.17 (кг) | 101 | 502095 | 20* | 502090 Заказать |
| 14.00 - 16.00 | 90.00 | 87.00 | 0.22 (кг) | 101 | 502036 | 20* | 502025 Заказать |
| 16.00 - 18.00 | 85.00 | 82.00 | 0.26 (кг) | 101 | 502096 | 20* | 502091 Заказать |
| 16.00 - 18.00 | 110.00 | 107.00 | 0.32 (кг) | 101 | 502037 | 20* | 502026 Заказать |
| 18.00 - 20.00 | 95.00 | 92.00 | 0.28 (кг) | 101 | 502097 | 20* | 502092 Заказать |
| 18.00 - 20.00 | 120.00 | 117.00 | 0.40 (кг) | 101 | 502038 | 20* | 502027 Заказать |
