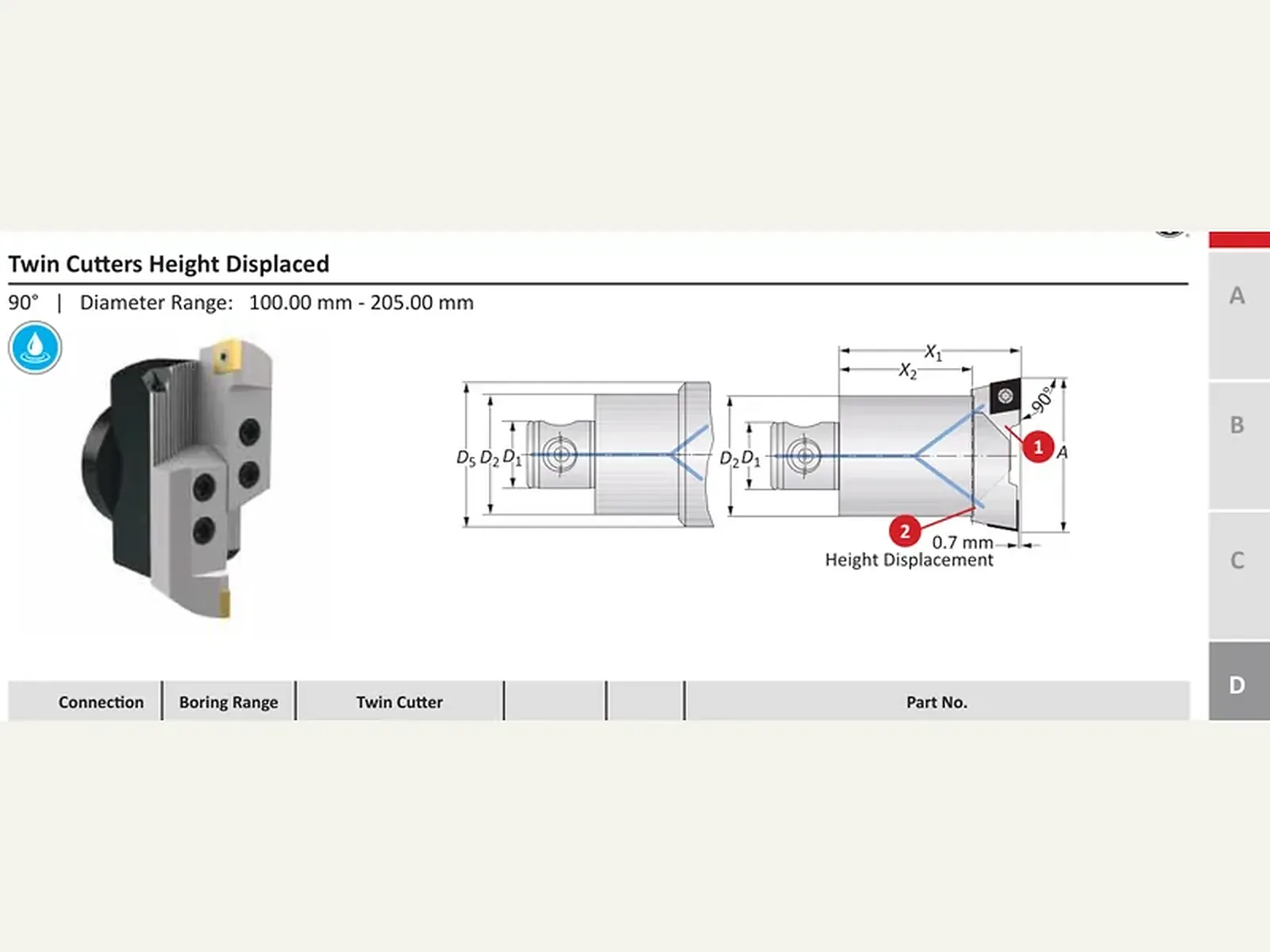

Twin Cutter со смещением по высоте · стр. 149
Черновая обработка
Twin Cutter со смещением по высоте: соединение MVS 80-36; форма 104, 105.
Назначение
Twin Cutter со смещением по высоте: ступенчатое черновое растачивание за один проход.
Принцип работы и конструкция
Двухрезцовая головка Twin Cutter: пластины в одном уровне делят подачу на оборот; пластины со смещением по высоте снимают ступенчатый припуск за один проход. Диапазон Twin Cutter — Ø 19,50–205,00 мм.
Зубчатый корпус принимает державки для фаски, обратного растачивания и осевой канавки. Соединение — MVS; конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Форма 104, 105; соединение MVS 80-36; вылет X1 90,00 мм; масса 3,00–4,00 кг.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513.
Применение и подбор
В запросе указывают артикул из таблицы, диаметр D1 и типоразмер соединения MVS.
Twin Cutter со смещением по высоте
6 строкЕдиницы: скорость — м/мин · подача — мм/зуб · твёрдость — HB. Если в ячейке указано иное — оно главнее.
| Соединение | Диапазон растачивания, мм | Двойной резец | Пластина | Артикул | |||||
|---|---|---|---|---|---|---|---|---|---|
| D2 / D1, мм | A, мм | X1, мм | X2, мм | D5, мм | Масса, кг | Форма | 1. Державка пластины | Державка пластины (-0,7 мм) | Корпус с зубчатой кассетой |
| 80 - 36 | 100.00 - 130.00 | 90.00 | 60.00 | - | 3.00 (кг) | 104 | 151087 | 151091 | 148007 Заказать |
| 80 - 36 | 100.00 - 130.00 | 90.00 | 60.00 | - | 3.00 (кг) | 105 | 151007 | 151097 | 148007 Заказать |
| 80 - 36 | 125.00 - 155.00 | 90.00 | 60.00 | - | 3.20 (кг) | 104 | 151088 | 151092 | 148007 Заказать |
| 80 - 36 | 125.00 - 155.00 | 90.00 | 60.00 | - | 3.20 (кг) | 105 | 151008 | 151098 | 148007 Заказать |
| 80 - 36 | 150.00 - 205.00 | 90.00 | 60.00 | 125.00 | 4.00 (кг) | 104 | 151088 | 151092 | 148009 Заказать |
| 80 - 36 | 150.00 - 205.00 | 90.00 | 60.00 | 125.00 | 4.00 (кг) | 105 | 151008 | 151098 | 148009 Заказать |
