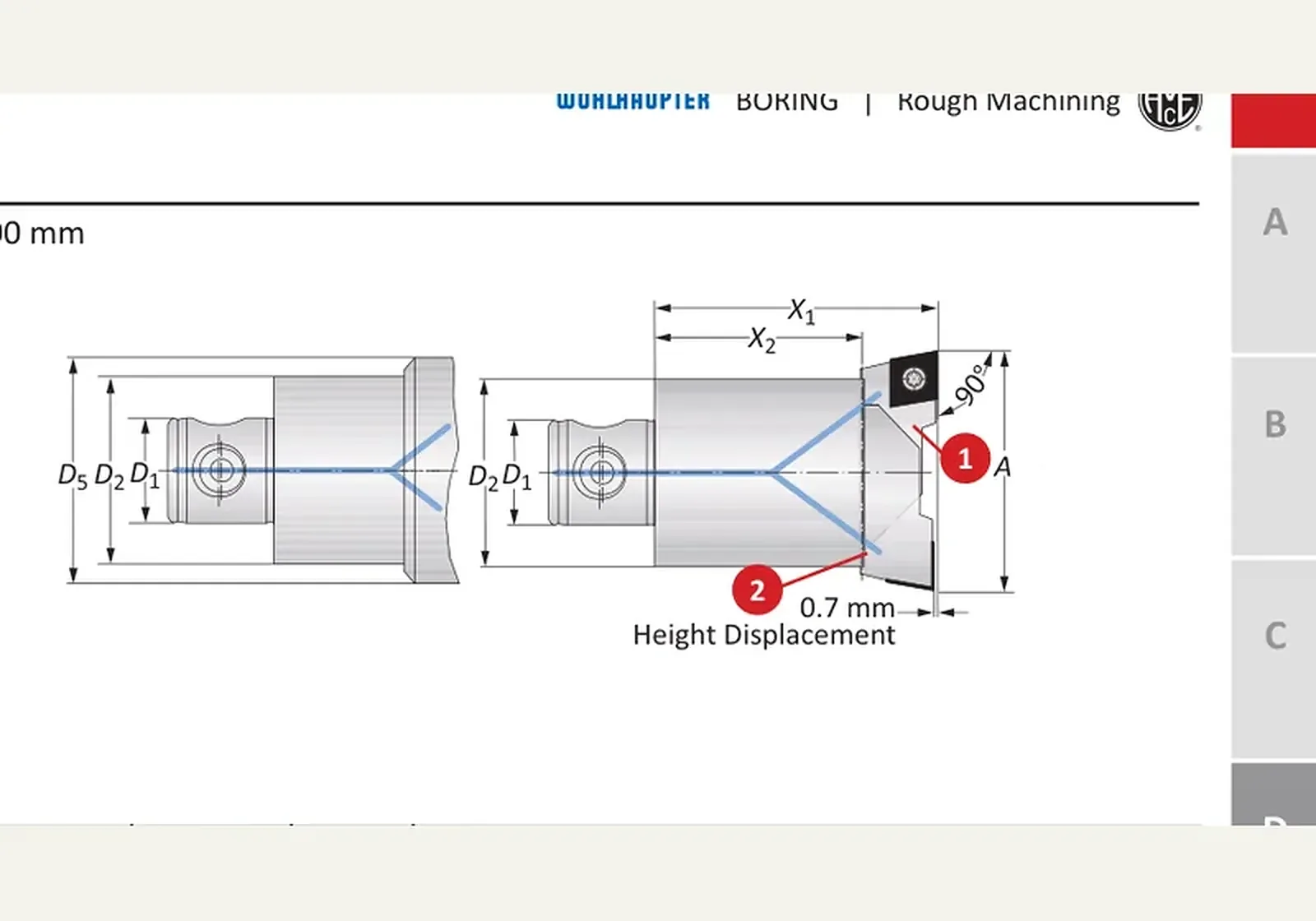

Обозначения на эскизе
- D1
- 80-36
- D2
- 80-36
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Twin Cutter со смещением по высоте 80-36 DIN ISO 1832 · 151091
Twin Cutter со смещением по высоте 80-36 · 151091. D1 — типоразмер соединения MVS 80-36.
Линейка — Черновая обработка. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от287 000 ₽(НДС 22% включён)
Wohlhaupter · Черновая обработка
Назначение
Twin Cutter со смещением по высоте 80-36 · 151091. Двухрезцовая головка Twin Cutter для чернового растачивания Ø 19,50–205,00 мм.
Принцип работы и конструкция
Двухрезцовая головка Twin Cutter: пластины в одном уровне делят подачу на оборот; пластины со смещением по высоте снимают ступенчатый припуск за один проход. Диапазон Twin Cutter — Ø 19,50–205,00 мм.
Зубчатый корпус принимает державки для фаски, обратного растачивания и осевой канавки. Соединение — MVS; конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
D1 — типоразмер соединения MVS 80-36; D2 — типоразмер соединения MVS 80-36; D2 / D1 — типоразмер соединения MVS 80-36; A — 100.00 - 130.00 мм; X1 — 90.00 мм; X2 — 60.00 мм.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513.
Применение и подбор
В запросе указывают артикул 151091, диаметр D1 и типоразмер соединения MVS.
Размеры этой позиции
- D2 / D1
- 80-36
- A
- 100.00 - 130.00 мм
- X1
- 90.00 мм
- X2
- 60.00 мм
- D5
- -
- Масса
- 3.00 кг
- Форма
- 104
- 1. Державка пластины
- 151087
- Державка пластины (-0,7 мм)
- 151091
- Корпус с зубчатой кассетой
- 148007
Краткие факты
- Артикул
- 151091
- Бренд
- Wohlhaupter
- Раздел
- Черновая обработка
Примечания
от287 000 ₽(НДС 22% включён)
Раздел каталога: Twin Cutter со смещением по высоте
