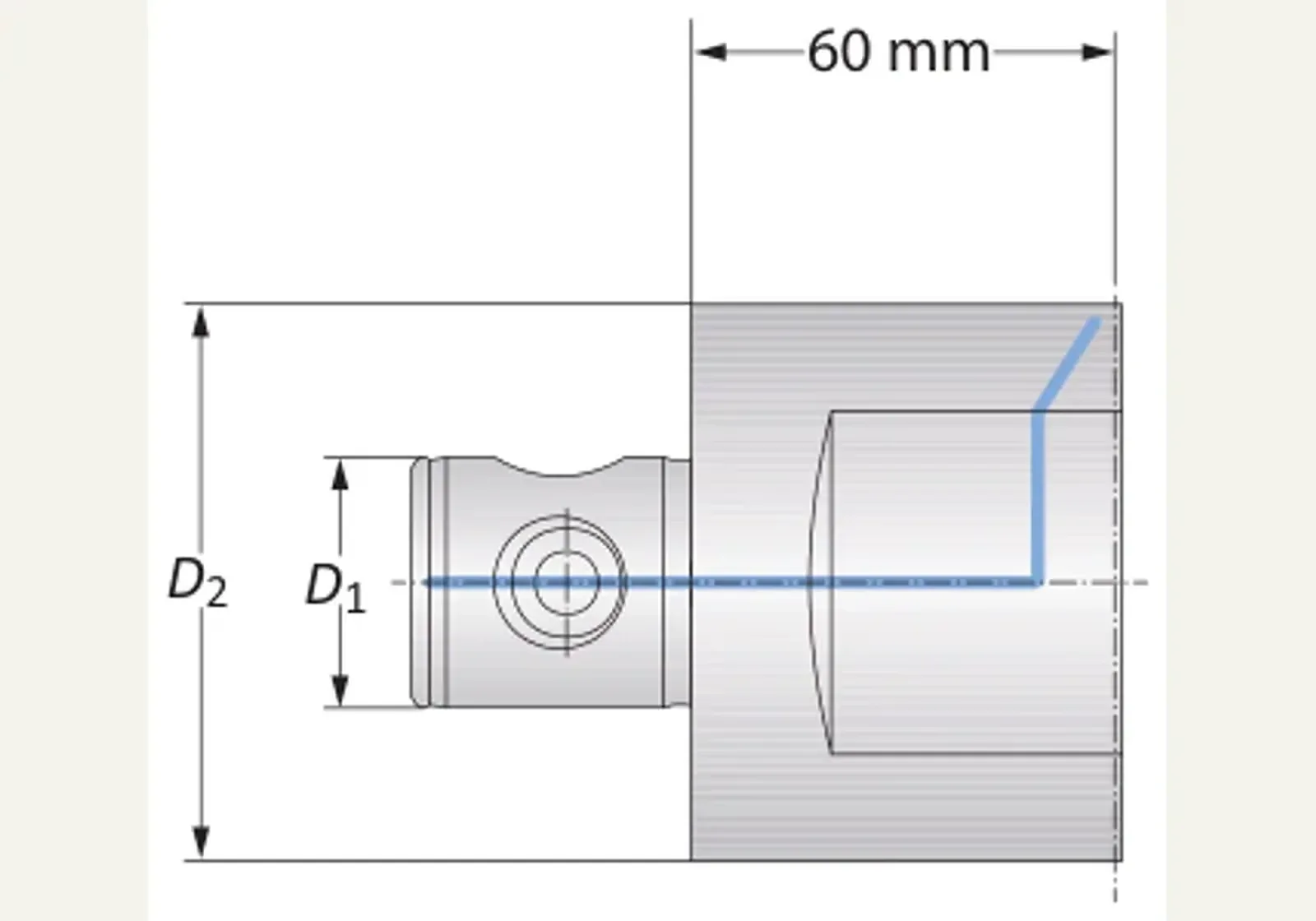

Обозначения на эскизе
- D1
- 80-36
- D2
- 80-36
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Корпуса с зубчатой кассетой 80-36 · 148007
Корпуса с зубчатой кассетой 80-36 · 148007. D1 — типоразмер соединения MVS 80-36.
Линейка — Кассеты 537 Digital и Analog. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от466 300 ₽(НДС 22% включён)
Wohlhaupter · Чистовое растачивание · Кассеты 537 Digital и Analog
Назначение
Корпуса с зубчатой кассетой 80-36 · 148007 — кассета чистового растачивания; устанавливается в посадочное гнездо корпуса.
Принцип работы и конструкция
Кассета 537 устанавливается в посадочное гнездо корпуса. Настройка — цифровым модулем 3ETECH+ или по нониусной шкале. Конус шпинделя выполнен на мастер-хвостовике сборки.
Технические параметры
D1 — типоразмер соединения MVS 80-36; D2 — типоразмер соединения MVS 80-36; D2 / D1 — типоразмер соединения MVS 80-36; Диапазон растачивания — 100.00 - 155.00 мм; A — 100.00 - 130.00 мм; X1 — 90.00 мм.
Соответствие стандартам
Кассета устанавливается в посадочное гнездо корпуса; конус шпинделя выполнен на мастер-хвостовике сборки. Предельная частота вращения — ISO 15641, остаточный дисбаланс — ISO 21940-11. ГОСТ 19042-80 к кассете не относится.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 148007, диаметр D1 и типоразмер соединения MVS.
Размеры этой позиции
- D2 / D1
- 80-36
- Диапазон растачивания
- 100.00 - 155.00 мм
- A
- 100.00 - 130.00 мм
- X1
- 90.00 мм
- X2
- 60.00 мм
- Масса
- 3.00 кг
- Форма пластины
- 05
- Державка пластины
- 151009
- Корпус с зубчатой кассетой
- 148007
- D5
- -
- Форма
- 05
- 1. Державка пластины
- 151009
- Державка пластины (-0,7 мм)
- 268022
- 1. Блок поддержки
- 226011
- 2. Державка пластины
- 226031
- Корпус с зубчатой кассетой
- 148007
- L3
- 26.00 мм
- Наименьший диаметр расточки A, мм
- 100.00 - 105.00 мм
- Пластины
- 3
- Державка Vol Cut
- 151059
- Соединение
- 80 - 36
- винт с цилиндрической головкой
- 115730
- Сервисный ключ
- s2.5 / A
- 2. Зажимная гайка
- 140119
- 4. Резьбовой штифт
- 116550
- A1
- 97.00 - 127.00 мм
- W
- 4.00 мм
- Держатель
- 201063
- Тело
- 148007
Краткие факты
- Артикул
- 148007
- Бренд
- Wohlhaupter
- Раздел
- Чистовое растачивание
Примечания
от466 300 ₽(НДС 22% включён)
Раздел каталога: Корпуса с зубчатой кассетой
