Черновая обработка · стр. 136

Лист чернового растачивания Twin Cutter / VolCut. В таблице — артикулы, диаметры и массы этого исполнения.

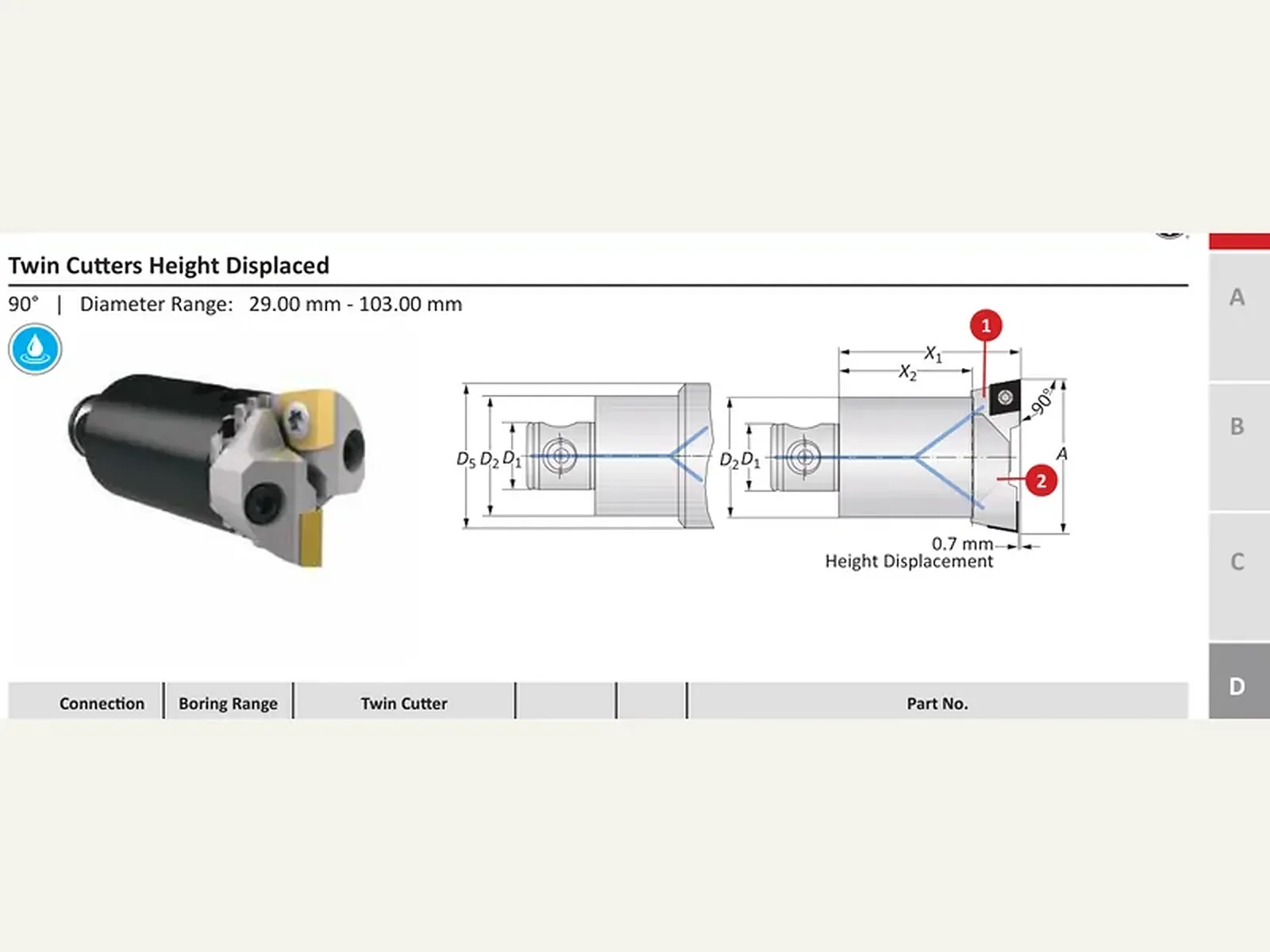

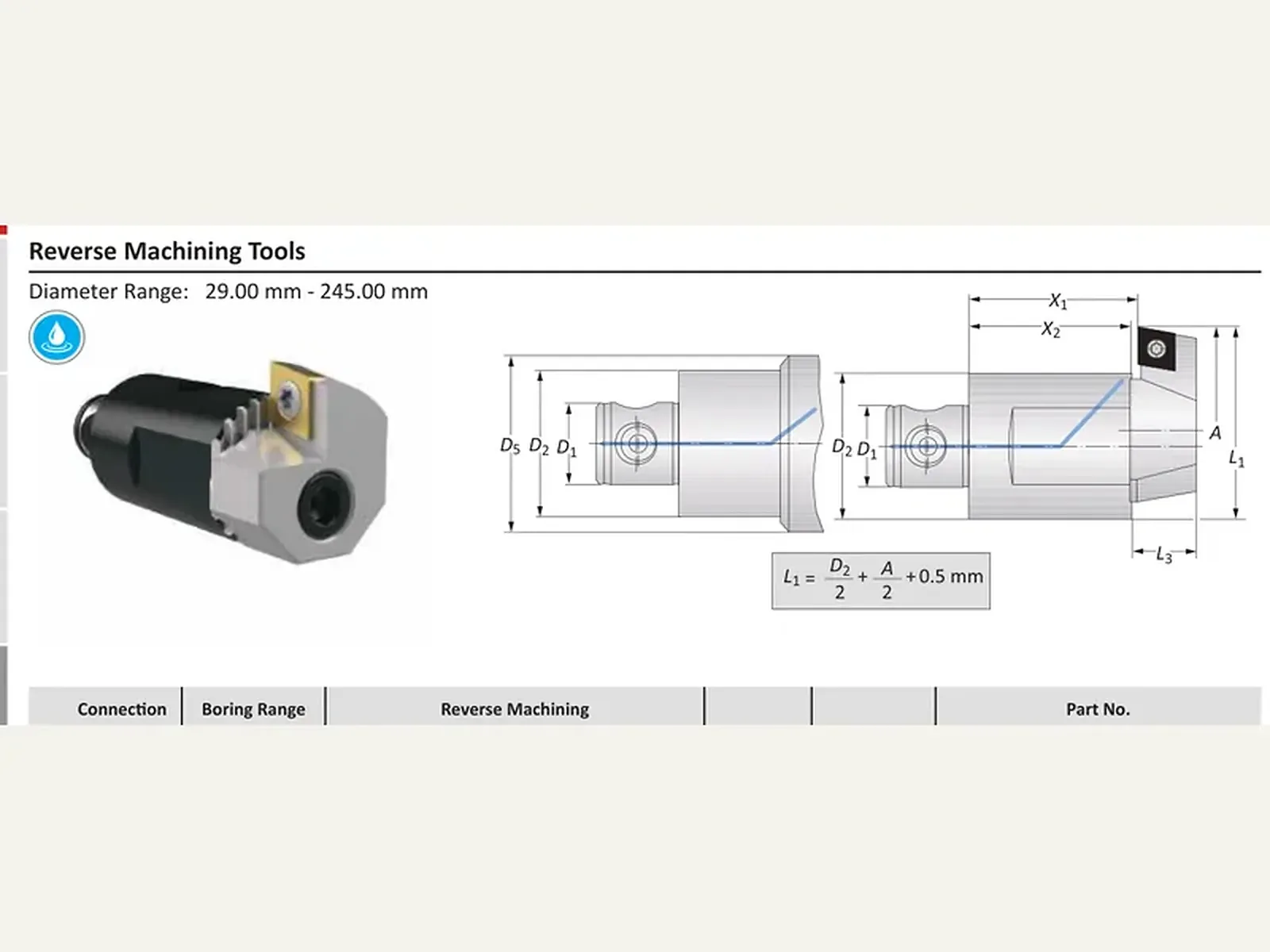

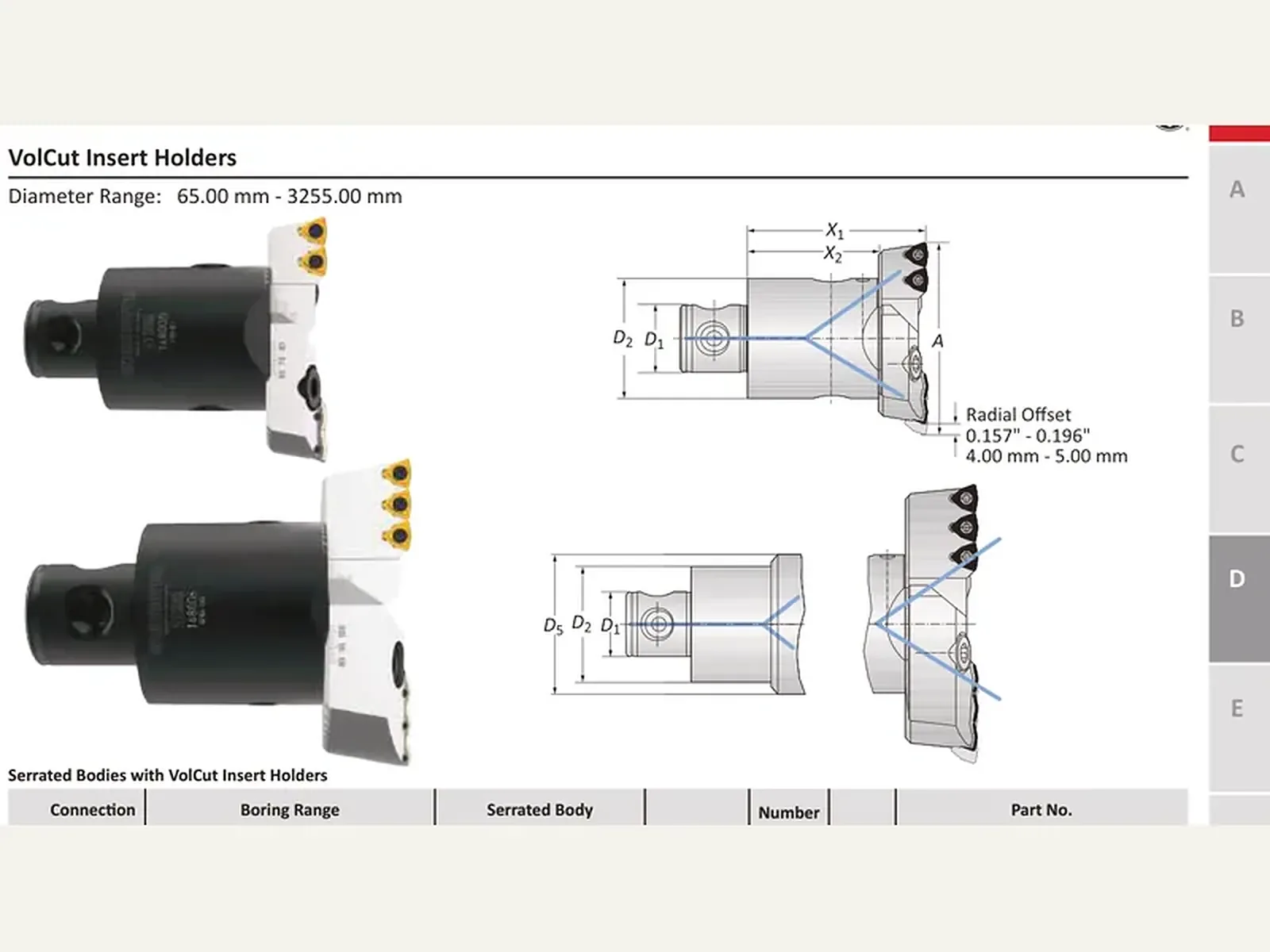

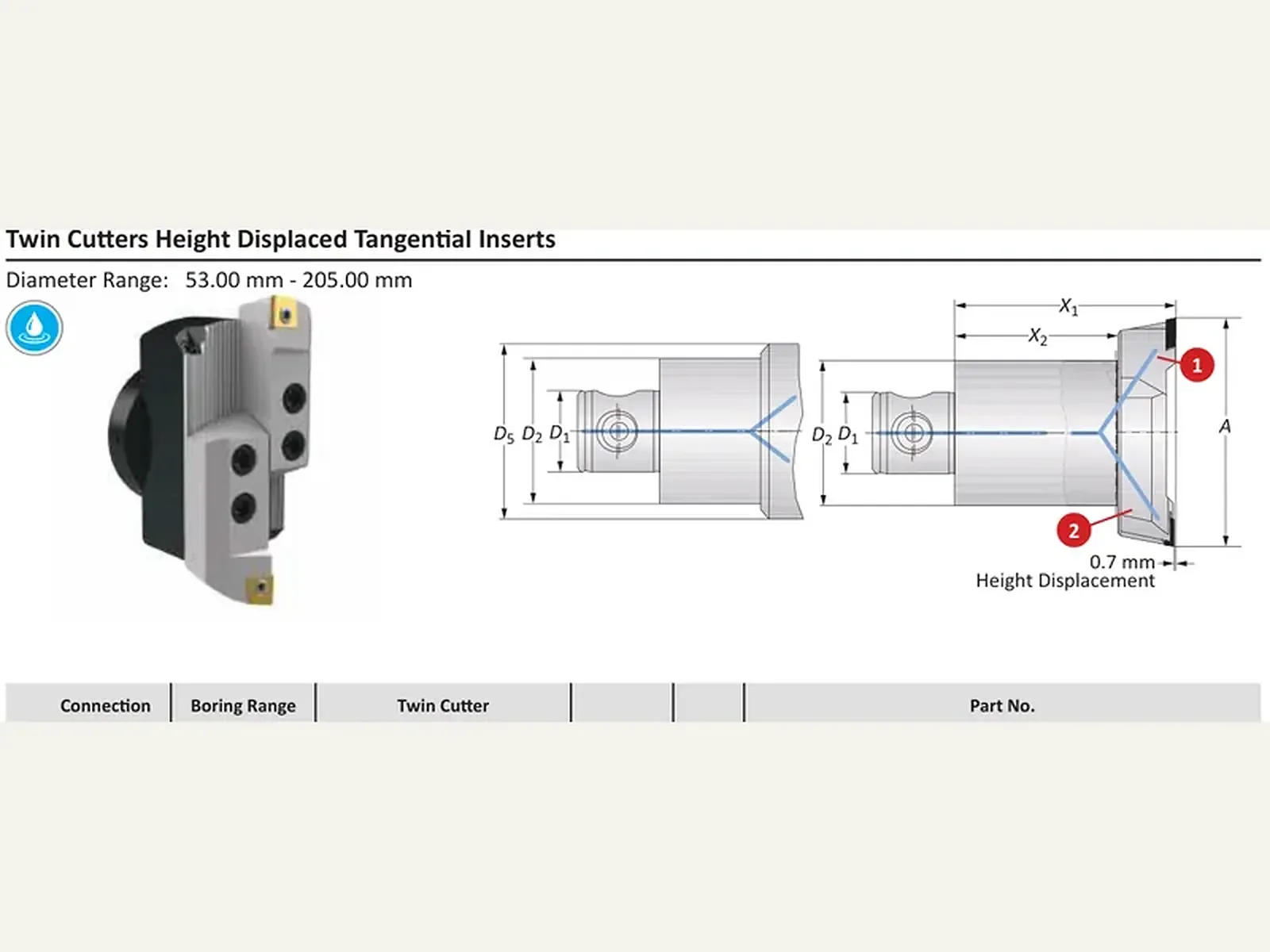

Черновое растачивание двухрезцовой головкой Twin Cutter или державкой VolCut: приоритет — объём материала за проход, а не окончательный размер. Twin Cutter закрывает Ø 19,50–205,00 мм; весь раздел — 19,50–245,00 мм, с обратным растачиванием 29–245 мм.

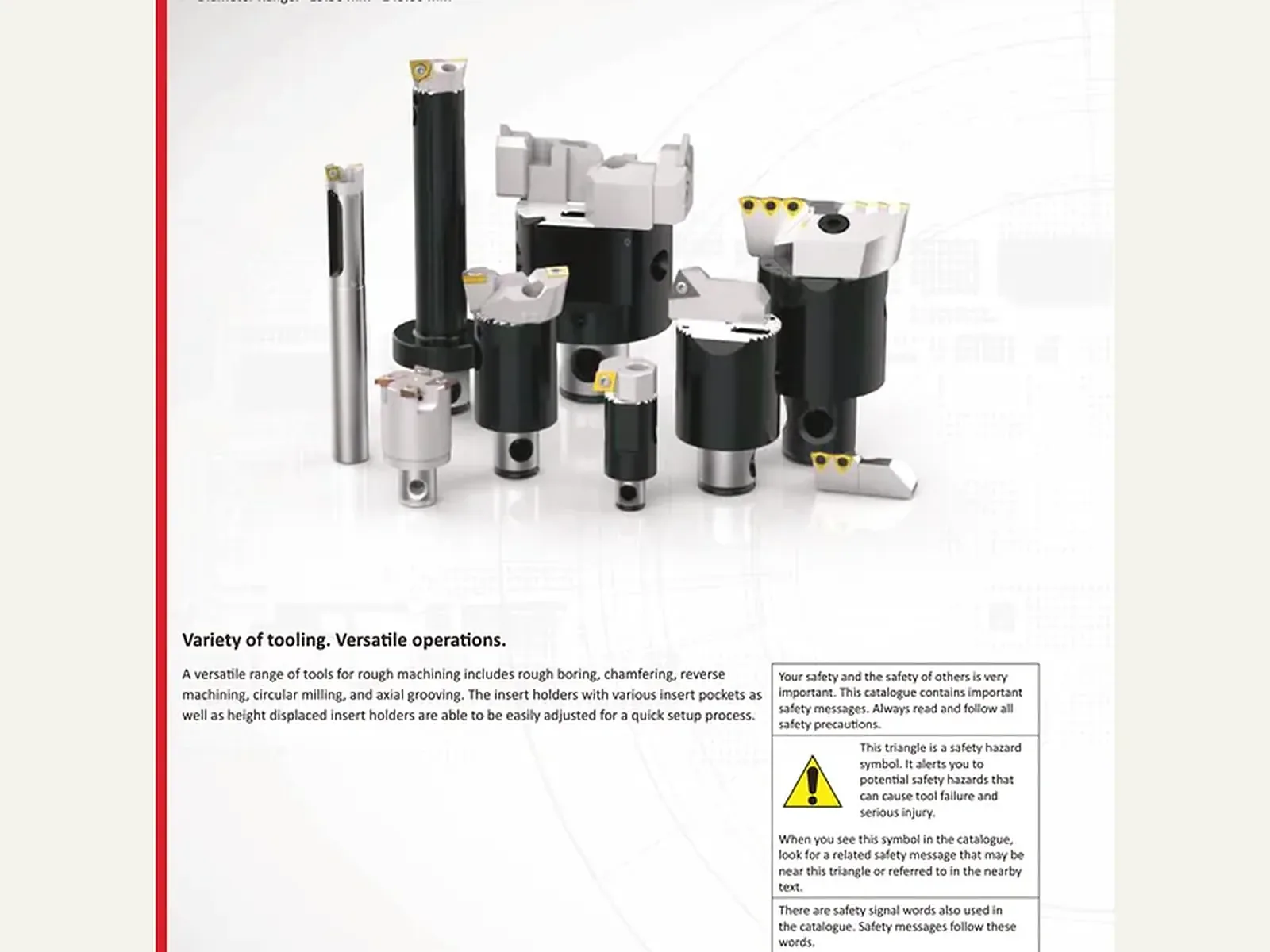

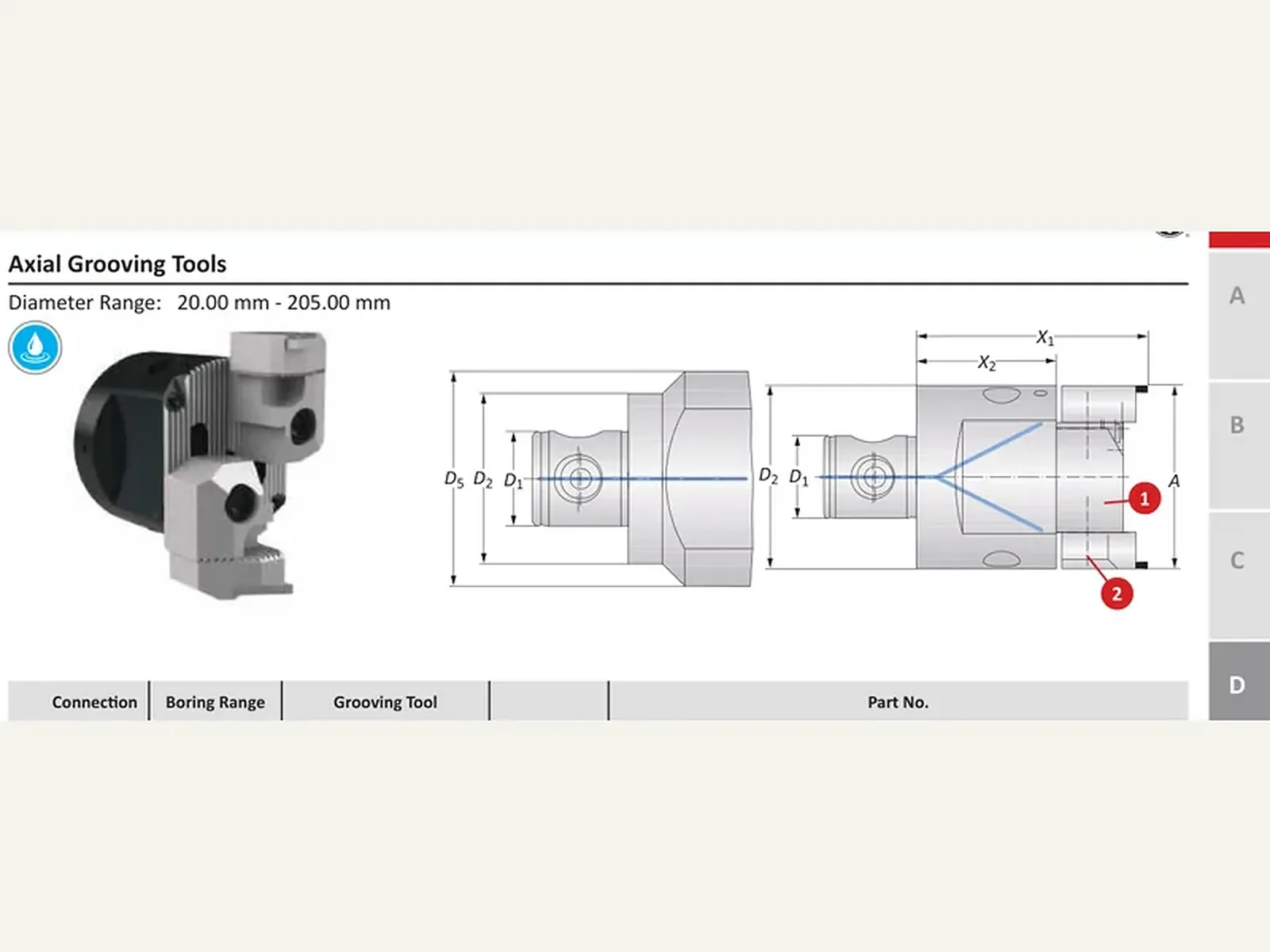

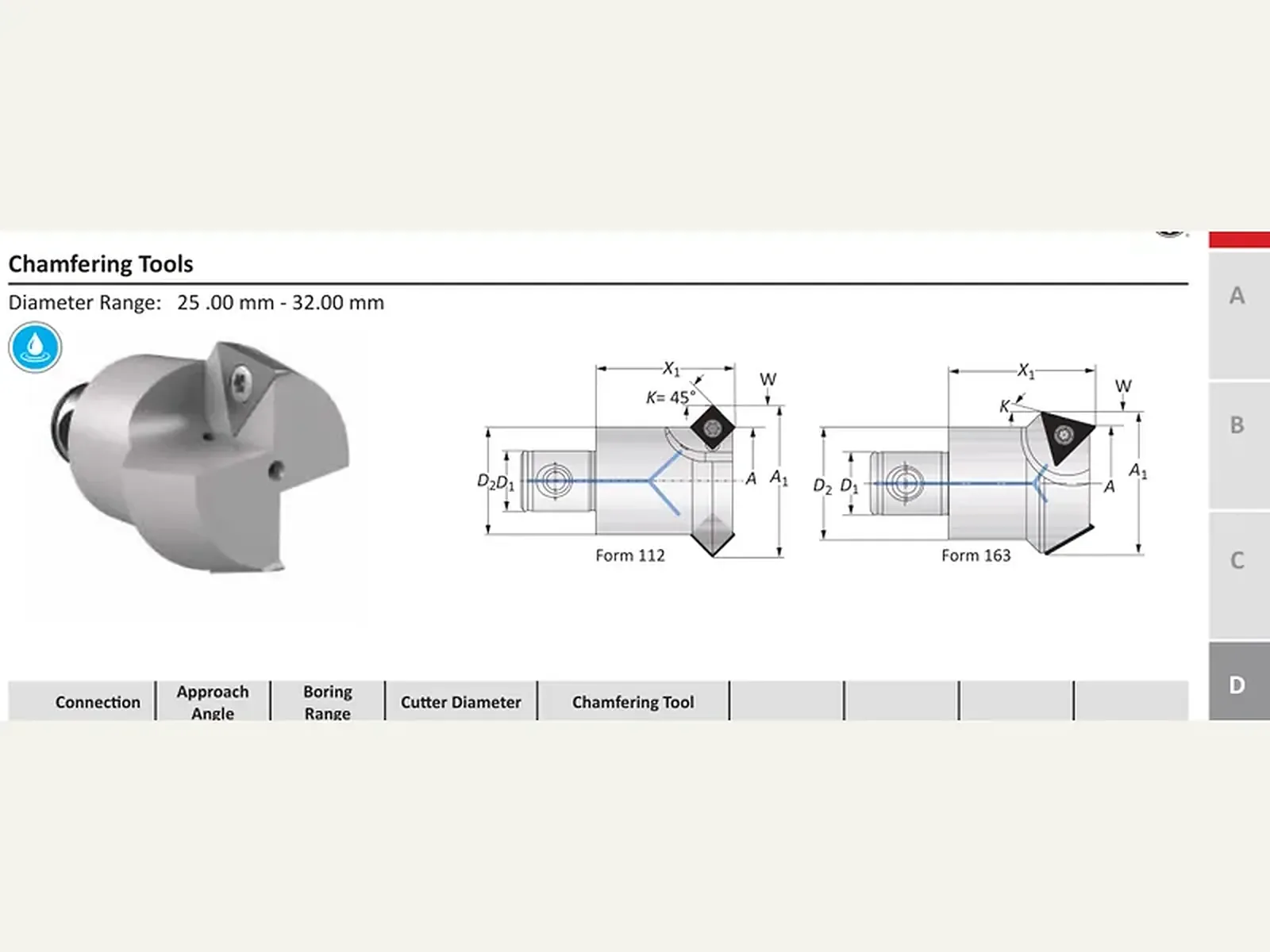

Тот же зубчатый корпус принимает державки для фаски, обратного растачивания и осевой канавки. Соединение — MVS; конус шпинделя выполнен на мастер-хвостовике.

Максимальная частота вращения в обзоре головки — конструктивный предел инструмента по условиям прочности и балансировки (ISO 15641), а не рекомендуемый режим резания.

Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513.

В запросе указывают артикул из таблицы, диаметр D1 и типоразмер соединения MVS.
