Twin Cutter со смещением по высоте · стр. 148
Черновая обработка
Twin Cutter со смещением по высоте: соединение MVS 50-28; форма 103, 104.
Назначение
Twin Cutter со смещением по высоте: ступенчатое черновое растачивание за один проход.
Принцип работы и конструкция

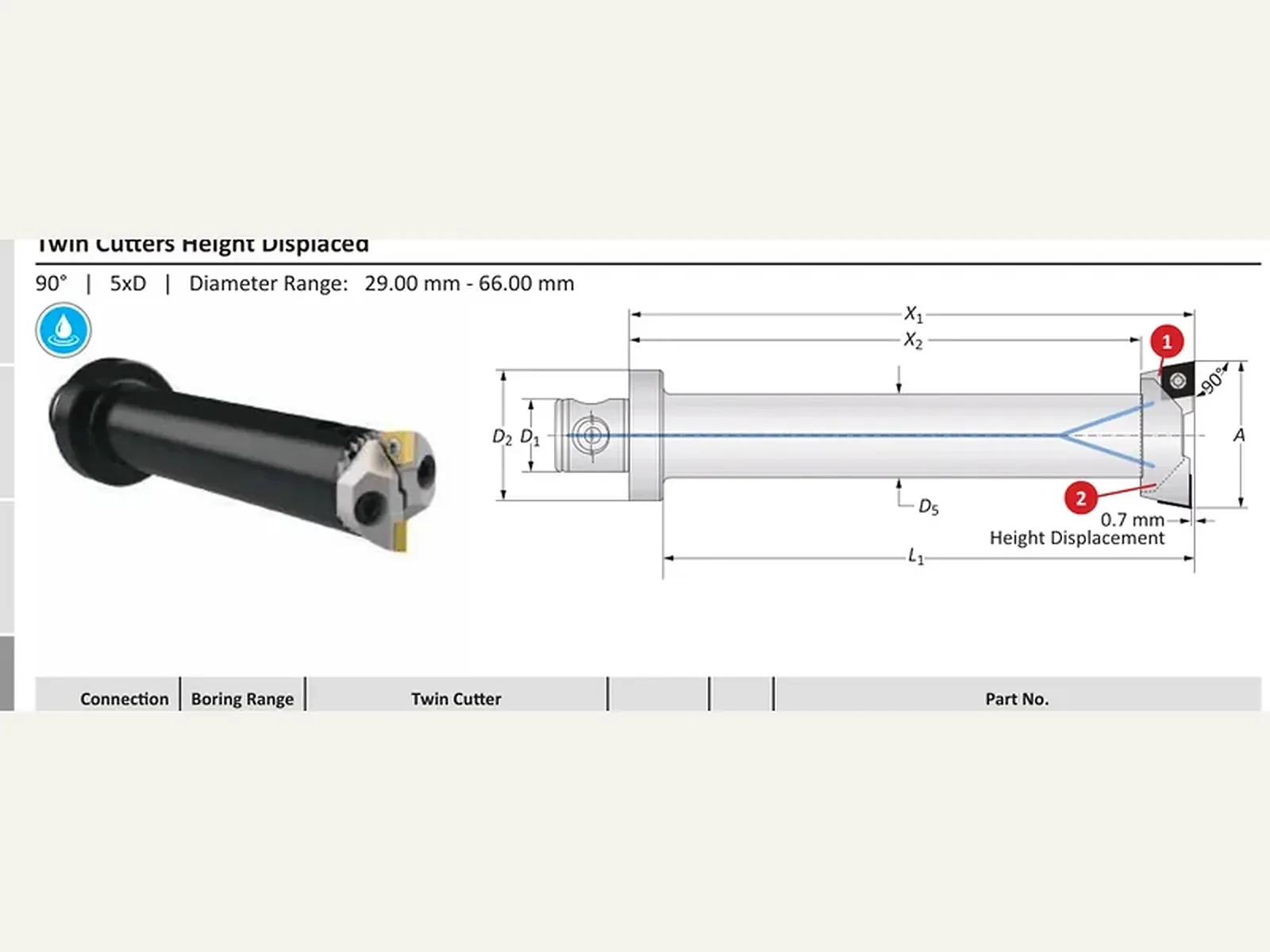

Двухрезцовая головка Twin Cutter: пластины в одном уровне делят подачу на оборот; пластины со смещением по высоте снимают ступенчатый припуск за один проход. Диапазон Twin Cutter — Ø 19,50–205,00 мм.
Зубчатый корпус принимает державки для фаски, обратного растачивания и осевой канавки. Соединение — MVS; конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Форма 103, 104; соединение MVS 50-28; вылет X1 142,00–215,00 мм; масса 0,90–2,50 кг.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513.
Применение и подбор
В запросе указывают артикул из таблицы, диаметр D1 и типоразмер соединения MVS.
Twin Cutter со смещением по высоте
4 строкиЕдиницы: скорость — м/мин · подача — мм/зуб · твёрдость — HB. Если в ячейке указано иное — оно главнее.
| Соединение | Диапазон растачивания, мм | Двойной резец | Пластина | Артикул | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| D2 / D1, мм | A, мм | X1, мм | X2, мм | L1, мм | D5, мм | Масса, кг | Форма | 1. Державка пластины | -0.7 мм | Тело |
| 50 - 28 | 29.00 - 37.00 | 155.00 | 141.00 | 142.00 | 26.00 | 0.90 (кг) | 103 | 151001 | 151061 | 148021 Заказать |
| 50 - 28 | 36.00 - 44.00 | 175.00 | 161.00 | 162.00 | 32.00 | 1.30 (кг) | 103 | 151002 | 151062 | 148022 Заказать |
| 50 - 28 | 43.00 - 54.00 | 215.00 | 195.00 | 202.00 | 37.00 | 1.90 (кг) | 104 | 151003 | 151093 | 148023 Заказать |
| 50 - 28 | 53.00 - 66.00 | 215.00 | 195.00 | 202.00 | 44.00 | 2.50 (кг) | 104 | 151004 | 151094 | 148024 Заказать |
