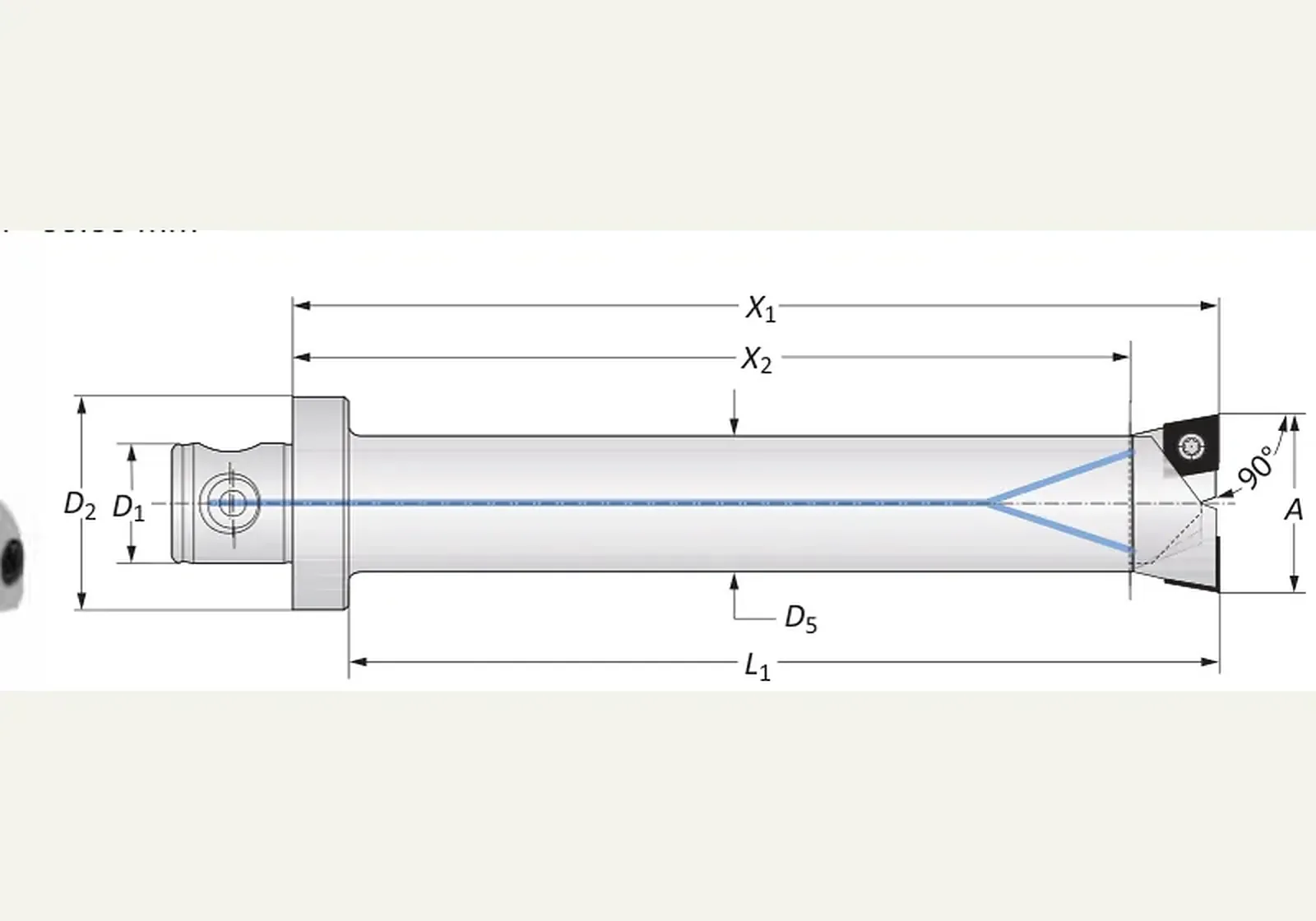

Обозначения на эскизе
- D1
- 50-28
- D2
- 50-28
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Двухрезцовая головка на одном уровне 50-28 DIN ISO 1832 · 148021
Двухрезцовая головка на одном уровне 50-28 · 148021. D1 — типоразмер соединения MVS 50-28.
Линейка — Черновая обработка. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от457 300 ₽(НДС 22% включён)
Wohlhaupter · Черновая обработка
Назначение
Двухрезцовая головка на одном уровне 50-28 · 148021. Двухрезцовая головка Twin Cutter для чернового растачивания Ø 19,50–205,00 мм.
Принцип работы и конструкция
Двухрезцовая головка Twin Cutter: пластины в одном уровне делят подачу на оборот; пластины со смещением по высоте снимают ступенчатый припуск за один проход. Диапазон Twin Cutter — Ø 19,50–205,00 мм.
Зубчатый корпус принимает державки для фаски, обратного растачивания и осевой канавки. Соединение — MVS; конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
D1 — типоразмер соединения MVS 50-28; D2 — типоразмер соединения MVS 50-28; D2 / D1 — типоразмер соединения MVS 50-28; A — 29.00 - 37.00 мм; X1 — 155.00 мм; X2 — 141.00 мм.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513.
Применение и подбор
В запросе указывают артикул 148021, диаметр D1 и типоразмер соединения MVS.
Размеры этой позиции
- D2 / D1
- 50-28
- A
- 29.00 - 37.00 мм
- X1
- 155.00 мм
- X2
- 141.00 мм
- L1
- 142.00 мм
- D5
- 26.00 мм
- Масса
- 0.90 кг
- Форма пластины
- 103
- Державка пластины
- 151001
- Корпус с зубчатой кассетой
- 148021
- Соединение
- 50 - 28
- Корпус с зубчатой кассетой
- 148021
- винт с цилиндрической головкой
- 140108
- Сервисный ключ
- s2.5 / A
- Зажимная гайка
- 140114
- Резьбовой штифт
- 115280
- Форма
- 103
- 1. Державка пластины
- 151001
- -0.7 мм
- 151061
- Тело
- 148021
Краткие факты
- Артикул
- 148021
- Бренд
- Wohlhaupter
- Раздел
- Черновая обработка
Примечания
от457 300 ₽(НДС 22% включён)
Раздел каталога: Двухрезцовая головка на одном уровне
