Растачивание больших диаметров
- Оправки MVS D40 / D60
Растачивание больших диаметров: соединение MVS 80-36, 100-56.
Назначение
Лист Alu-Line: зубчатые салазки и кассеты для больших диаметров. В таблице — артикулы, диаметры и массы этого исполнения.
Принцип работы и конструкция

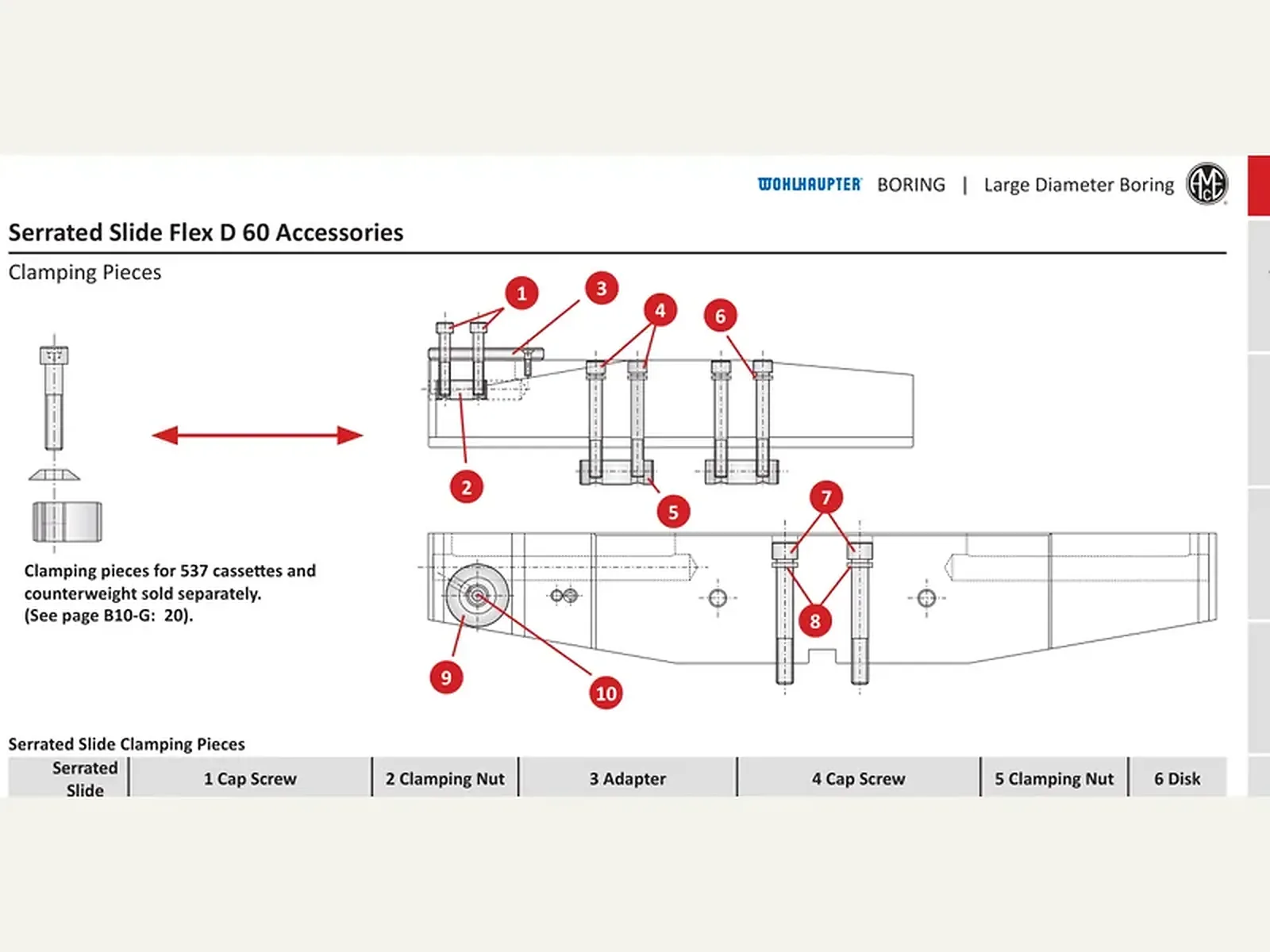

На диаметрах от 200 мм несущий элемент — зубчатые салазки: кассета перемещается по зубчатому посадочному полю, корпус из алюминиевого сплава снижает массу, противовесы компенсируют вынос кромки. Остаточный дисбаланс — по ISO 21940-11.
Кассета присоединяется через соединение MVS. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Соединение MVS 80-36, 100-56; вылет X1 19,00–60,00 мм; масса 0,50–6,30 кг.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513.
Применение и подбор
В запросе указывают артикул из таблицы, диаметр D1 и типоразмер соединения MVS.
MVS Удерживающая оправка D 40 / D 60
5 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| D2 / D1, мм | Соединение | X1, мм | L1, мм | D5, мм | D6, мм | D8, мм | B1 | Масса, кг | Артикул |
|---|---|---|---|---|---|---|---|---|---|
| 80 - 36 | Alu-Line D40 | 19.00 | 30.00 | 40.00 | 89.00 | 66.70 | 80.00 | 0.50 (кг) | 309001(1)(2) Заказать |
| 80 - 36 | D 60 | 60.00 | 40.00 | 60.00 | 129.10 | 101.60 | 125.00 | 4.10 (кг) | 209060(1) Заказать |
| 100 - 56 | Alu-Line D40 | 30.00 | 30.00 | 40.00 | 89.00 | 66.70 | 80.00 | 1.00 (кг) | 309041(2) Заказать |
| 100 - 56 | D 60 | 60.00 | 40.00 | 60.00 | 129.10 | 101.60 | 125.00 | 6.30 (кг) | 209043 Заказать |
| 100 - 56 | Alu-Line D60 | 60.00 | 40.00 | 60.00 | 129.10 | 101.60 | 125.00 | 2.20 (кг) | 309043(2) Заказать |
