Зубчатый переходник с соединением MVS · стр. 206
Растачивание больших диаметров
Зубчатый переходник с соединением MVS. Ø 67,00–778,00 мм.
Назначение
Зубчатый переходник с соединением MVS.
Принцип работы и конструкция

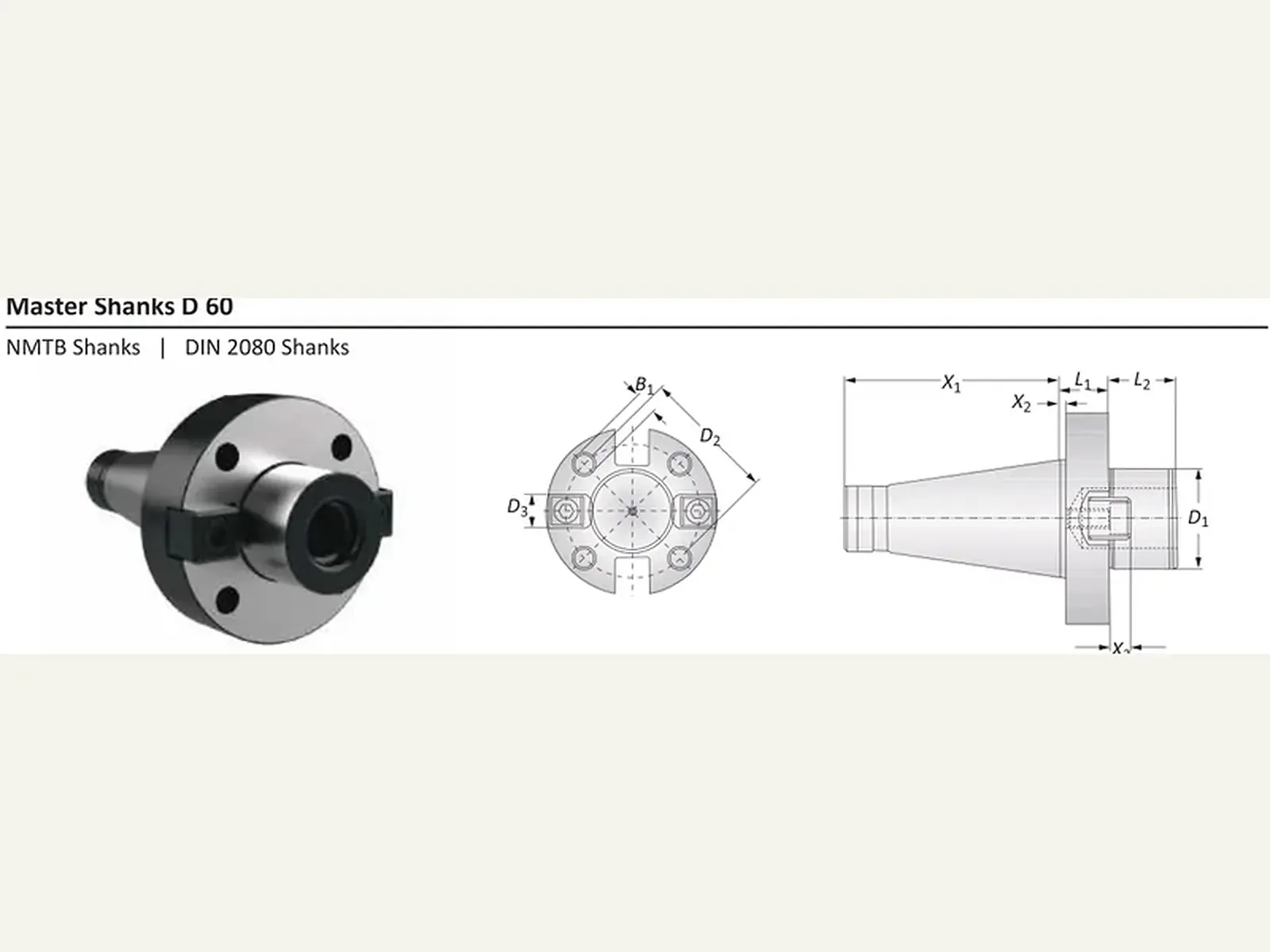

Зубчатый переходник задаёт типоразмер соединения MVS на зубчатом корпусе или салазках. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Диаметр 67,00–778,00 мм; соединение MVS 50-28; вылет X1 50,00–101,00 мм; масса 1,30 кг.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513.
Применение и подбор
В запросе указывают артикул из таблицы, диаметр D1 и типоразмер соединения MVS.
Зубчатый переходник с соединением MVS
1 строкаРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

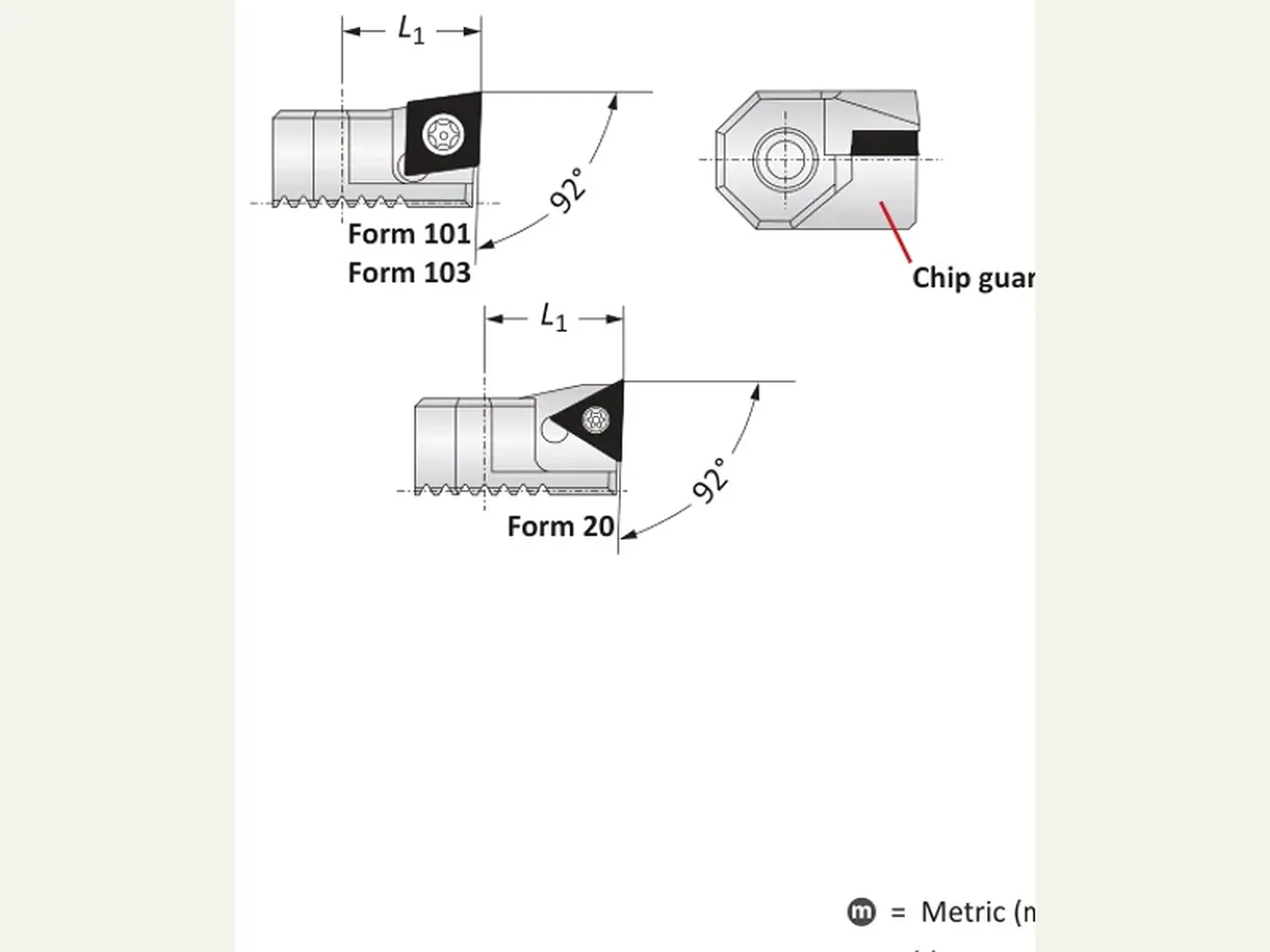

Внутри расточной
5 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Диапазон внутренних диаметров внутреннего диаметра, мм | ||
|---|---|---|
| Кассета | Расточные головки | Диапазон растачивания, мм |
| 349051 | 310005/464006/564045 | 215.00 - 313.00 Заказать |
| 349052 | 310005/464006/564045 | 290.00 - 388.00 Заказать |
| 349053 | 310005/464006/564045 | 365.00 - 463.00 Заказать |
| 349054 | 310005/464006/564045 | 440.00 - 538.00 Заказать |
| 349005 with 349015 | 310005/464006/564045 | 480.00 - 778.00 Заказать |
Снаружи расточной
5 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Диапазон диаметров наружного диаметра, мм | ||
|---|---|---|
| Кассета | Расточные головки | Диапазон наружного точения, мм |
| 349051 | 310005/464006/565045 | 67.00 - 165.00 Заказать |
| 349052 | 310005/464006/565045 | 142.00 - 240.00 Заказать |
| 349053 | 310005/464006/565045 | 217.00 - 315.00 Заказать |
| 349054 | 310005/464006/565045 | 292.00 - 390.00 Заказать |
| 349005 with 349015 | 310005/464006/565045 | 332.00 - 630.00 Заказать |
