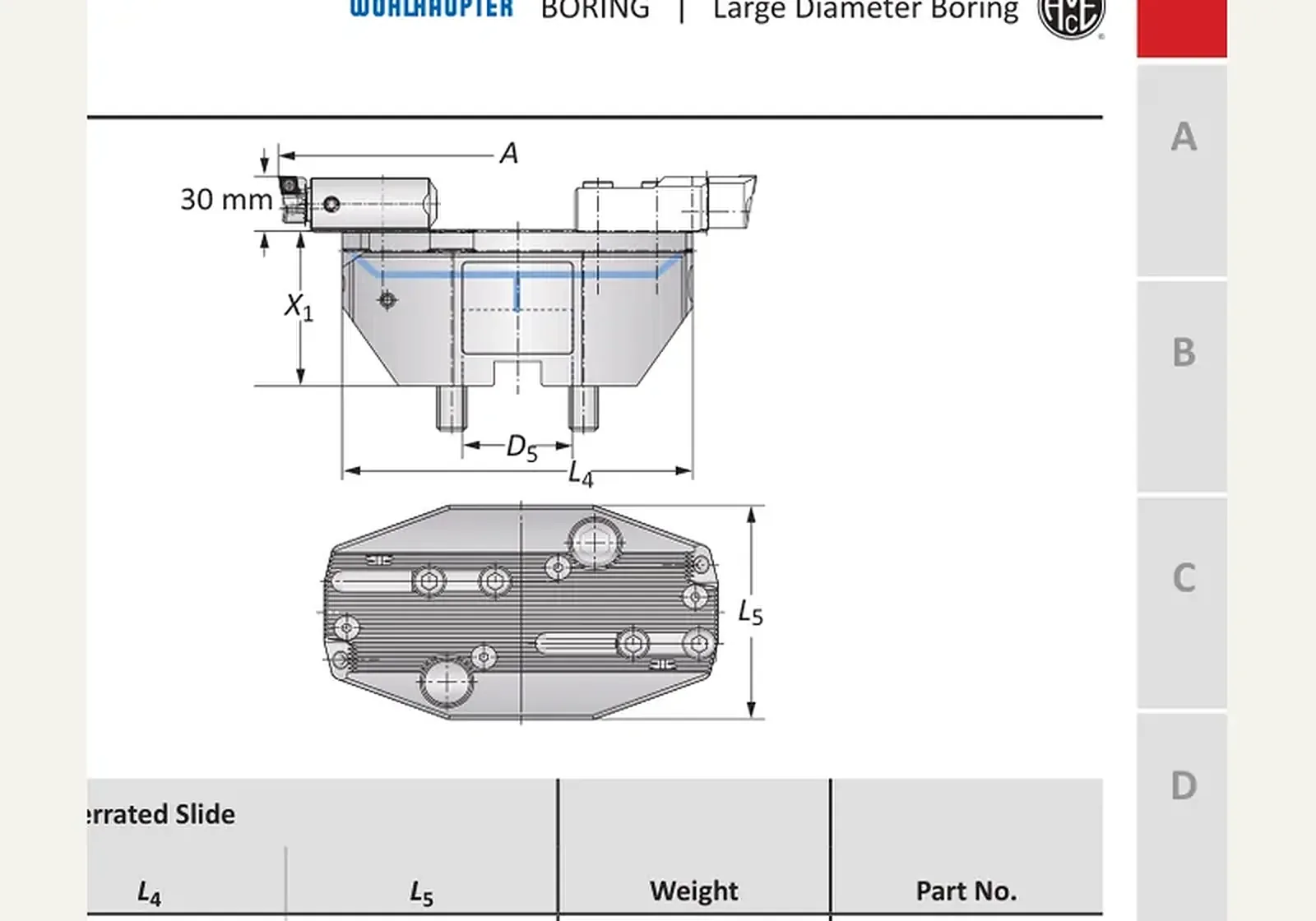

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Зубчатые кассеты Alu-Line Basic D 60 DIN ISO 1832 · 349052
Зубчатые кассеты Alu-Line Basic D 60 · 349052. Посадка соединения — D 60.
Линейка — Растачивание больших диаметров. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от1 517 500 ₽(НДС 22% включён)
Wohlhaupter · Растачивание больших диаметров
Назначение
Зубчатые кассеты Alu-Line Basic D 60 · 349052. Зубчатые салазки и кассеты Alu-Line для растачивания больших диаметров.
Принцип работы и конструкция
На диаметрах от 200 мм несущий элемент — зубчатые салазки: кассета перемещается по зубчатому посадочному полю, корпус из алюминиевого сплава снижает массу, противовесы компенсируют вынос кромки. Остаточный дисбаланс — по ISO 21940-11.
Кассета присоединяется через соединение MVS. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Посадка соединения — D 60; A — 275.00 - 355.00 мм; X1 — 85.00 мм; L4 — 264.00 мм; L5 — 110.00 мм; Масса — 5.20 кг.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513.
Применение и подбор
В запросе указывают артикул 349052, диапазон растачивания 290.00 - 388.00 мм, диапазон растачивания 142.00 - 240.00 мм, вылет X1 85.00 мм, размер ключа s14 / C.
Размеры этой позиции
- Посадка соединения
- D 60
- A
- 275.00 - 355.00 мм
- X1
- 85.00 мм
- L4
- 264.00 мм
- L5
- 110.00 мм
- Масса
- 5.20 кг
- Кассета
- 349052
- Расточные головки
- 310005/464006/564045
- Диапазон растачивания, мм
- 290.00 - 388.00 мм
- Диапазон наружного точения, мм
- 142.00 - 240.00 мм
- Соединение
- D 60
- Сервисный ключ
- s14 / C
Краткие факты
- Артикул
- 349052
- Бренд
- Wohlhaupter
- Раздел
- Растачивание больших диаметров
Примечания
от1 517 500 ₽(НДС 22% включён)
Раздел каталога: Растачивание больших диаметров
