Растачивание больших диаметров
Растачивание больших диаметров. Конус шпинделя выполнен на мастер-хвостовике.
Назначение

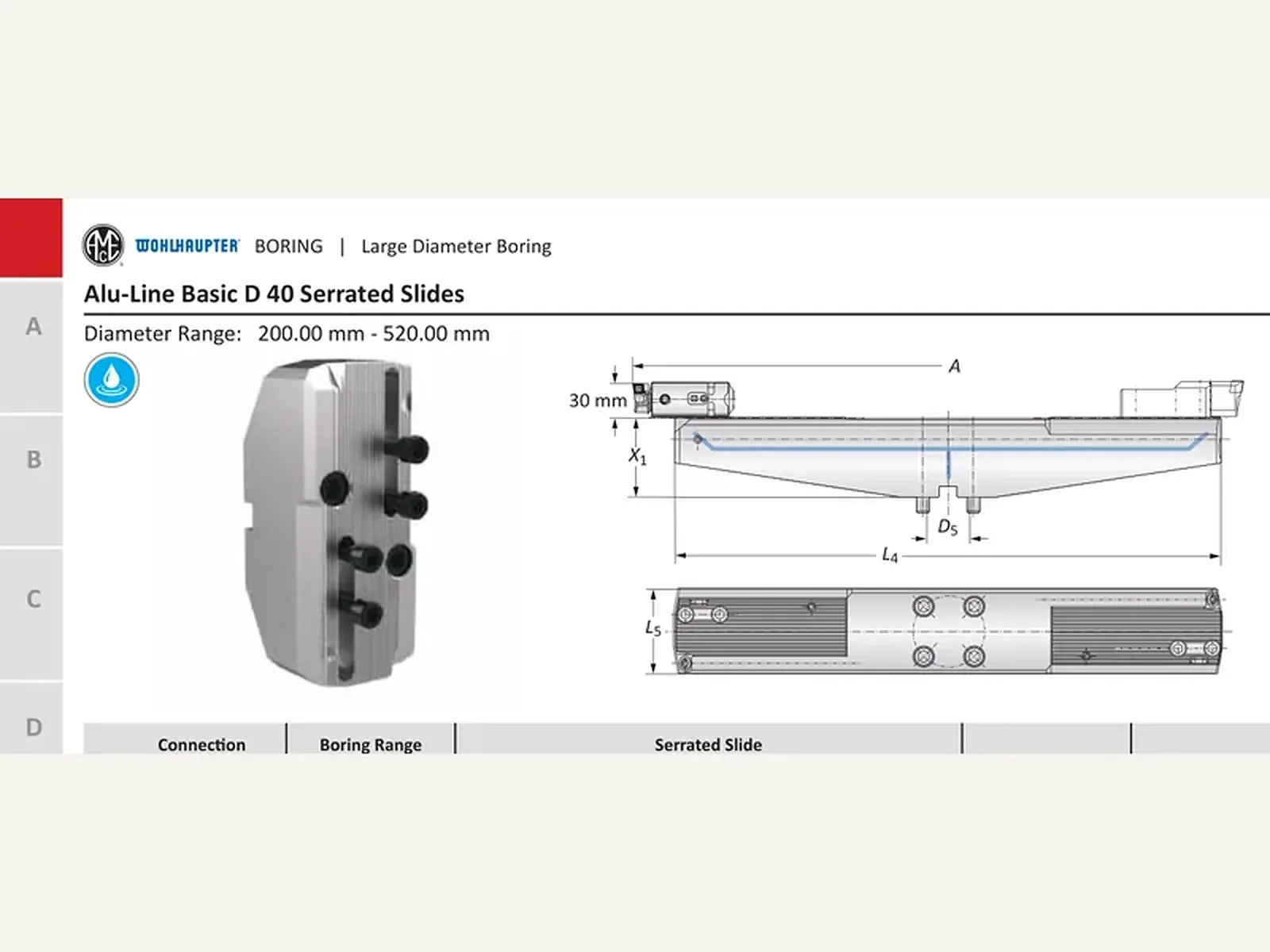

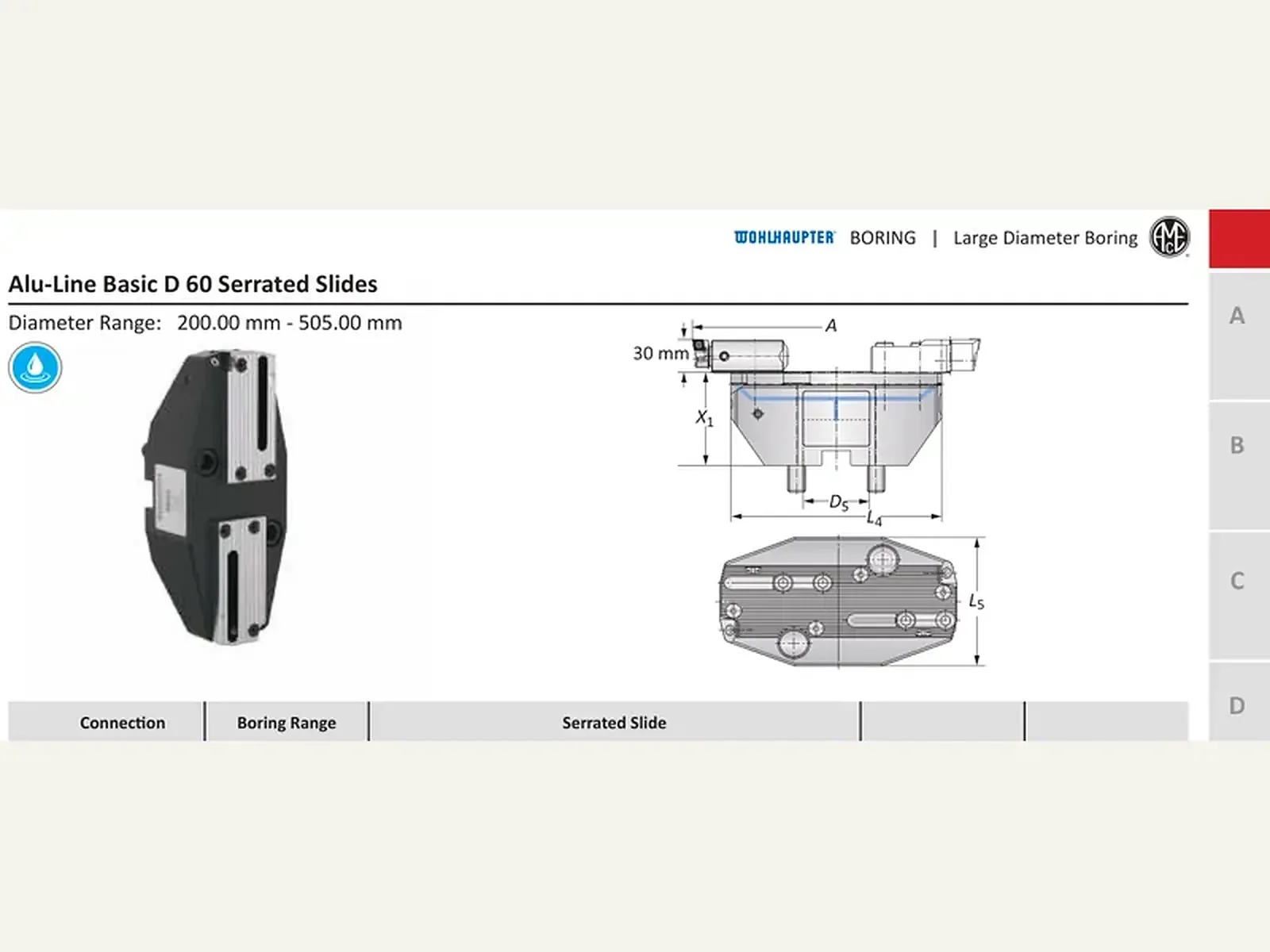

Лист Alu-Line: зубчатые салазки и кассеты для больших диаметров. В таблице — артикулы, диаметры и массы этого исполнения.
Принцип работы и конструкция
На диаметрах от 200 мм несущий элемент — зубчатые салазки: кассета перемещается по зубчатому посадочному полю, корпус из алюминиевого сплава снижает массу, противовесы компенсируют вынос кромки. Остаточный дисбаланс — по ISO 21940-11.

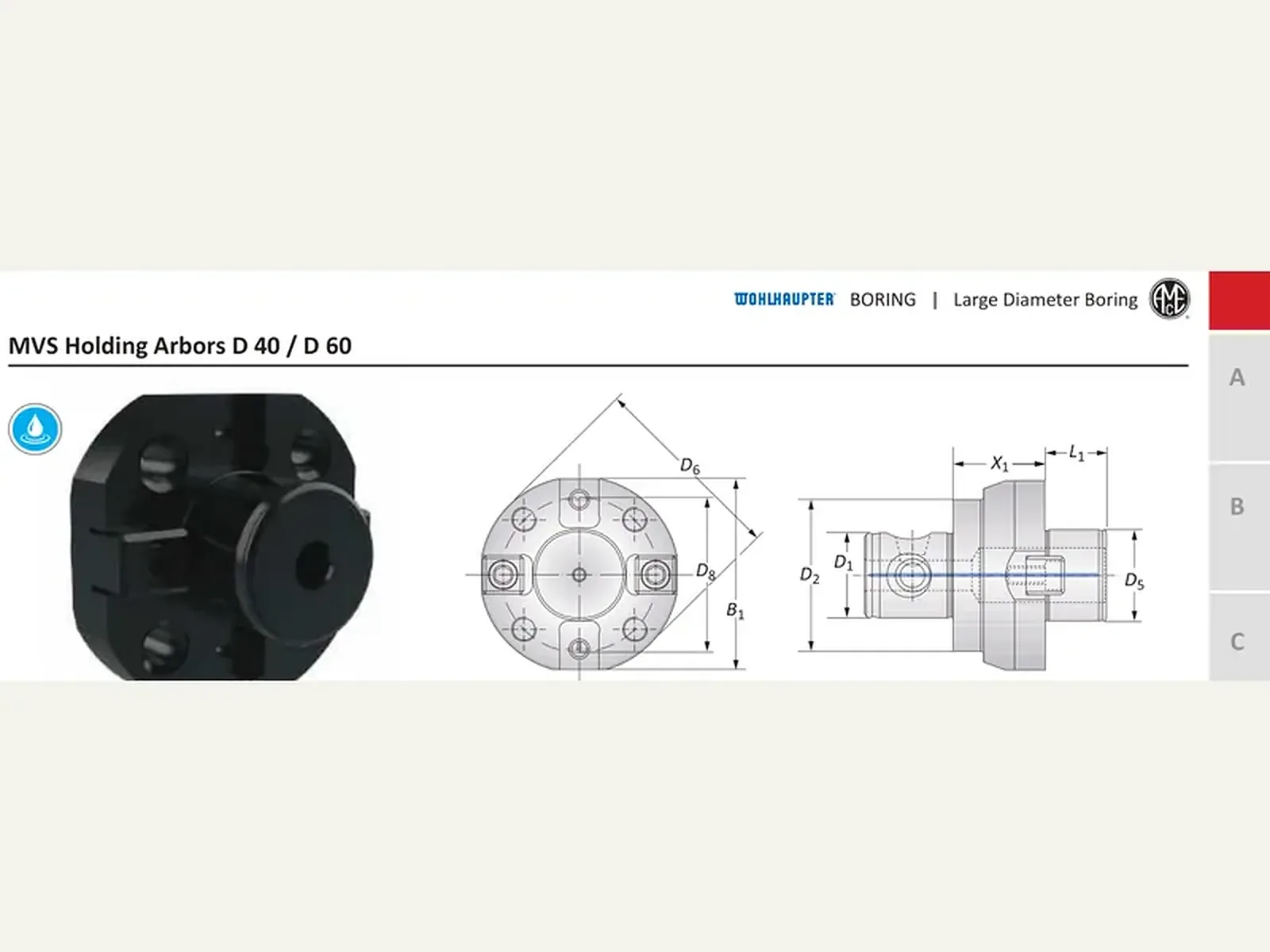

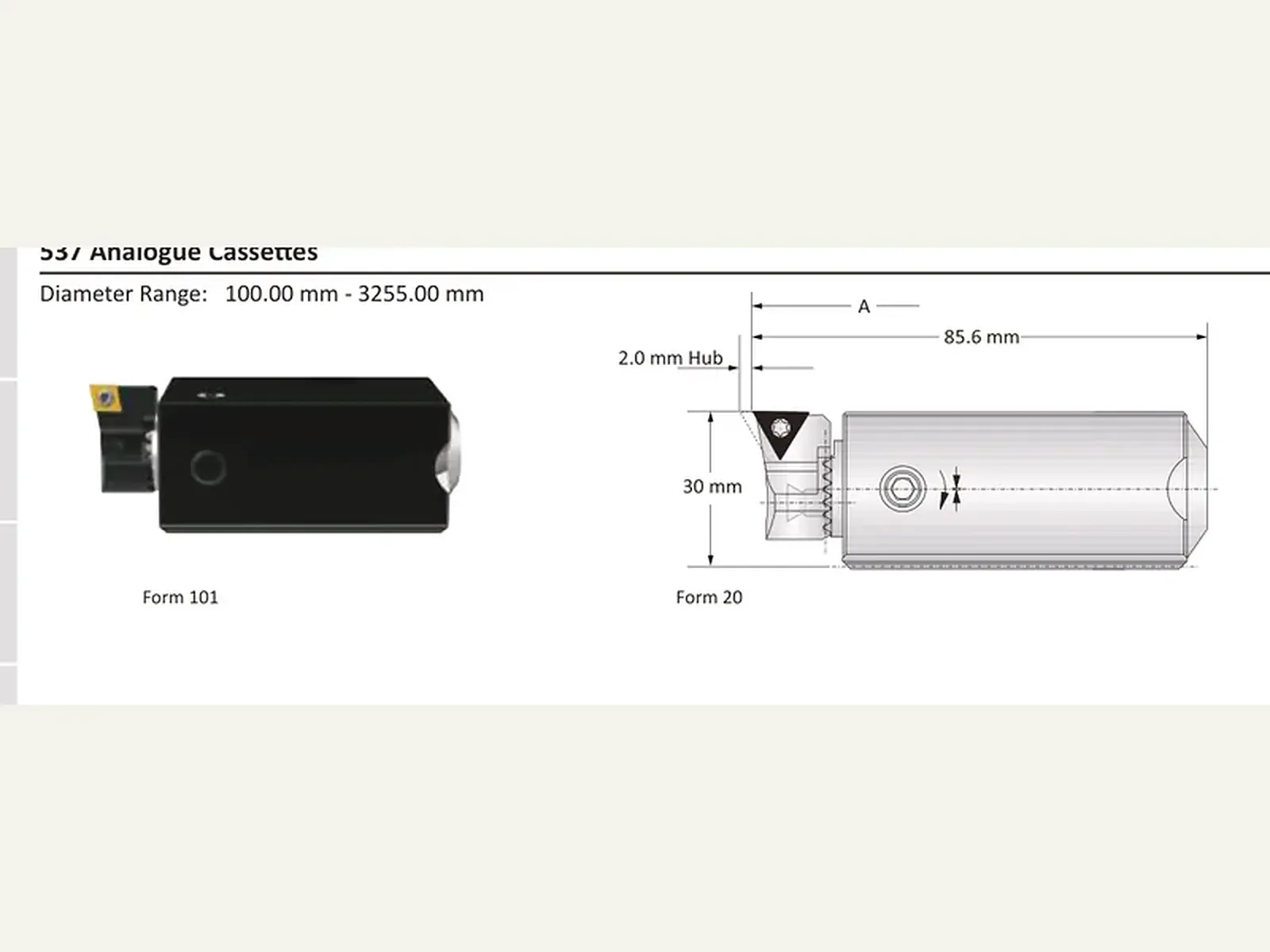

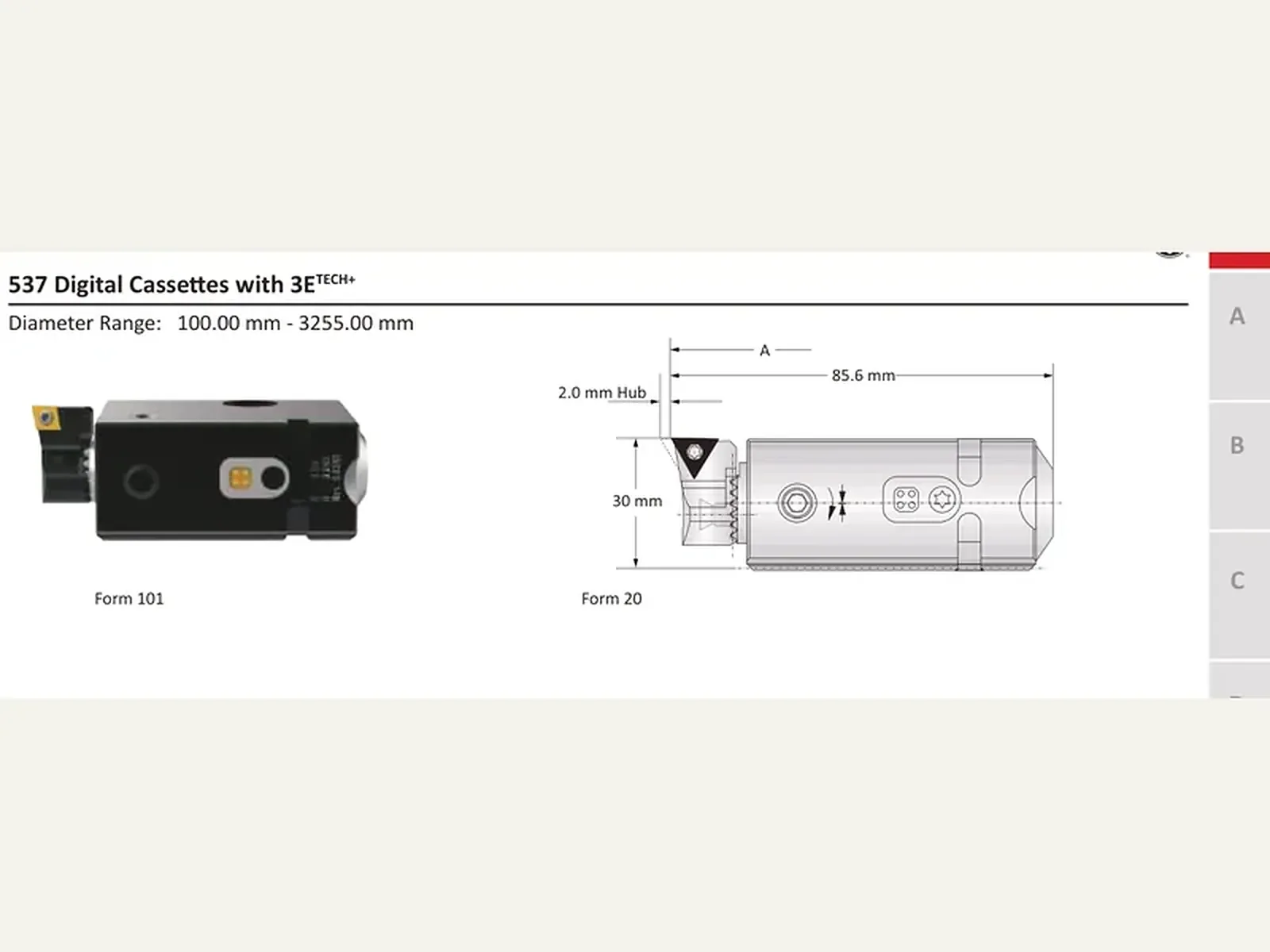

Кассета присоединяется через соединение MVS. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Диаметр 275,00–520,00 мм. Конус шпинделя выполнен на мастер-хвостовике.
Соответствие стандартам

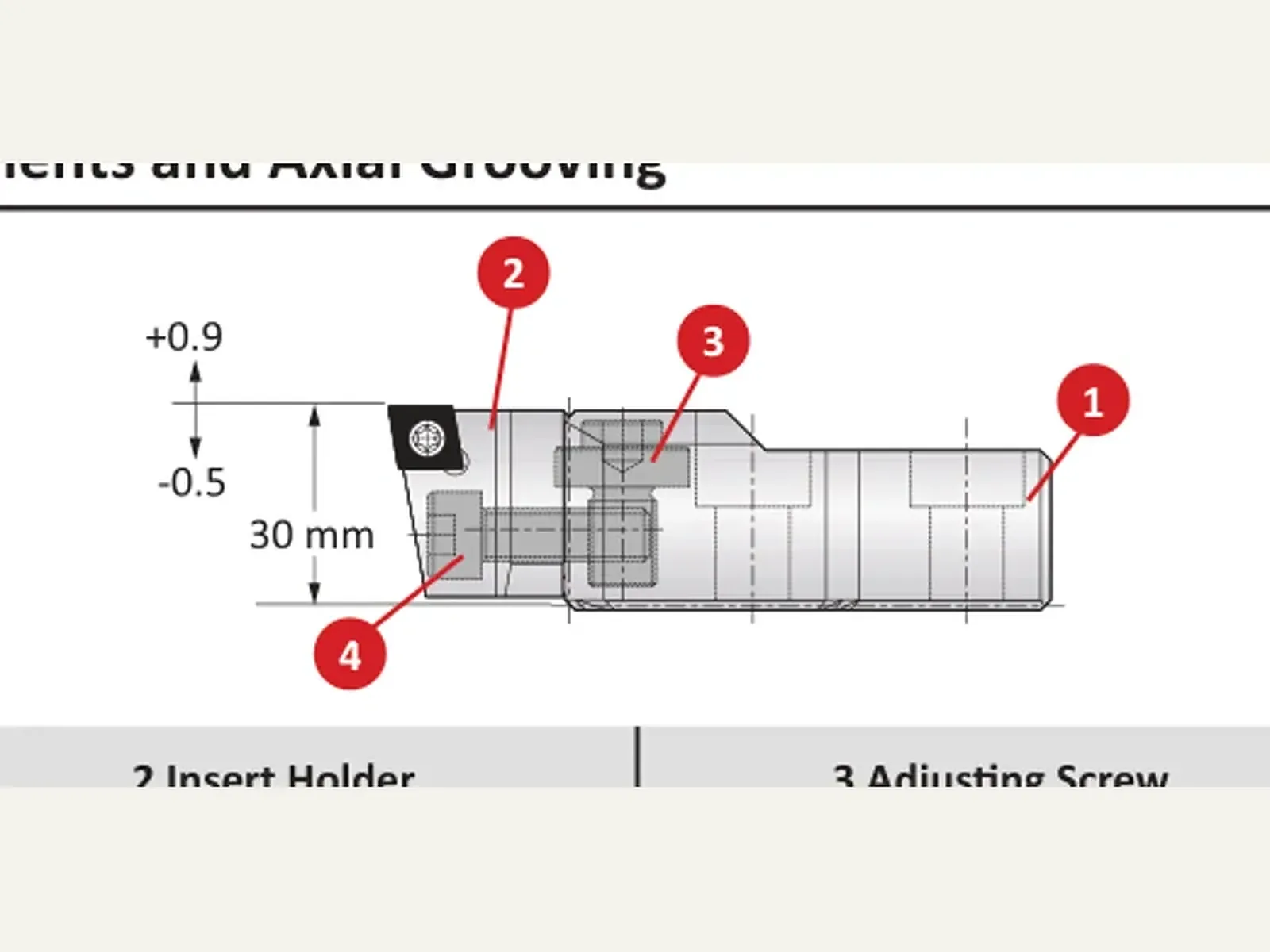

Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513.
Применение и подбор
В запросе указывают артикул из таблицы, диаметр D1 и типоразмер соединения MVS.
Технические данные

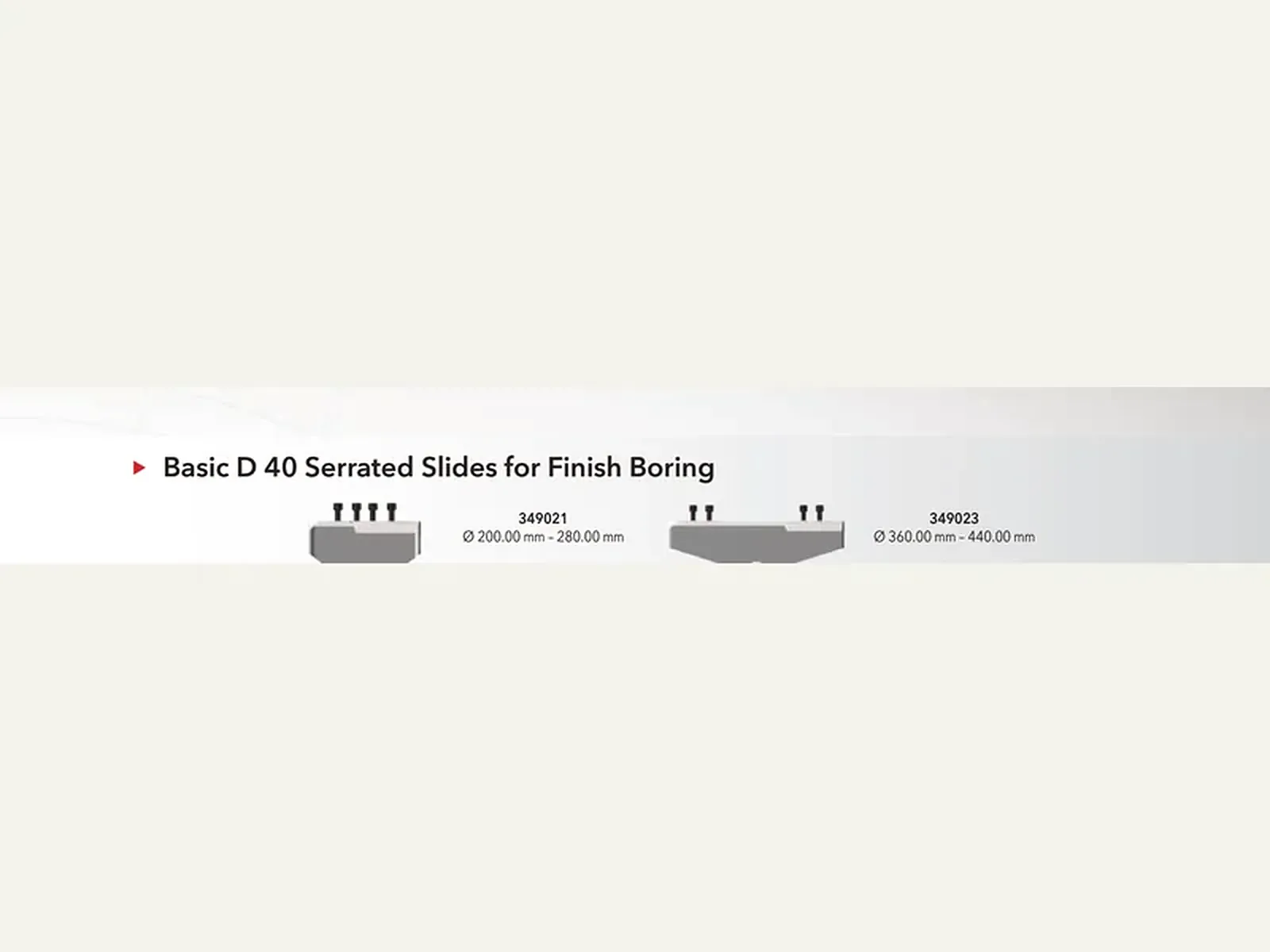

- Артикул 349021
- Ø 200,00 мм – 280,00 мм
- Артикул 349023
- Ø 360,00 мм – 440,00 мм
- Артикул 349051
- Ø 200,00 мм – 280,00 мм
- Артикул 349053
- Ø 350,00 мм – 430,00 мм
Растачивание больших диаметров
2 строкиРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
