Растачивание больших диаметров
- Зубчатые кассеты Alu-Line Flex D 60
Растачивание больших диаметров: Ø 500,00–3255,00 мм.
Назначение
Лист Alu-Line: зубчатые салазки и кассеты для больших диаметров. В таблице — артикулы, диаметры и массы этого исполнения.
Принцип работы и конструкция
На диаметрах от 200 мм несущий элемент — зубчатые салазки: кассета перемещается по зубчатому посадочному полю, корпус из алюминиевого сплава снижает массу, противовесы компенсируют вынос кромки. Остаточный дисбаланс — по ISO 21940-11.

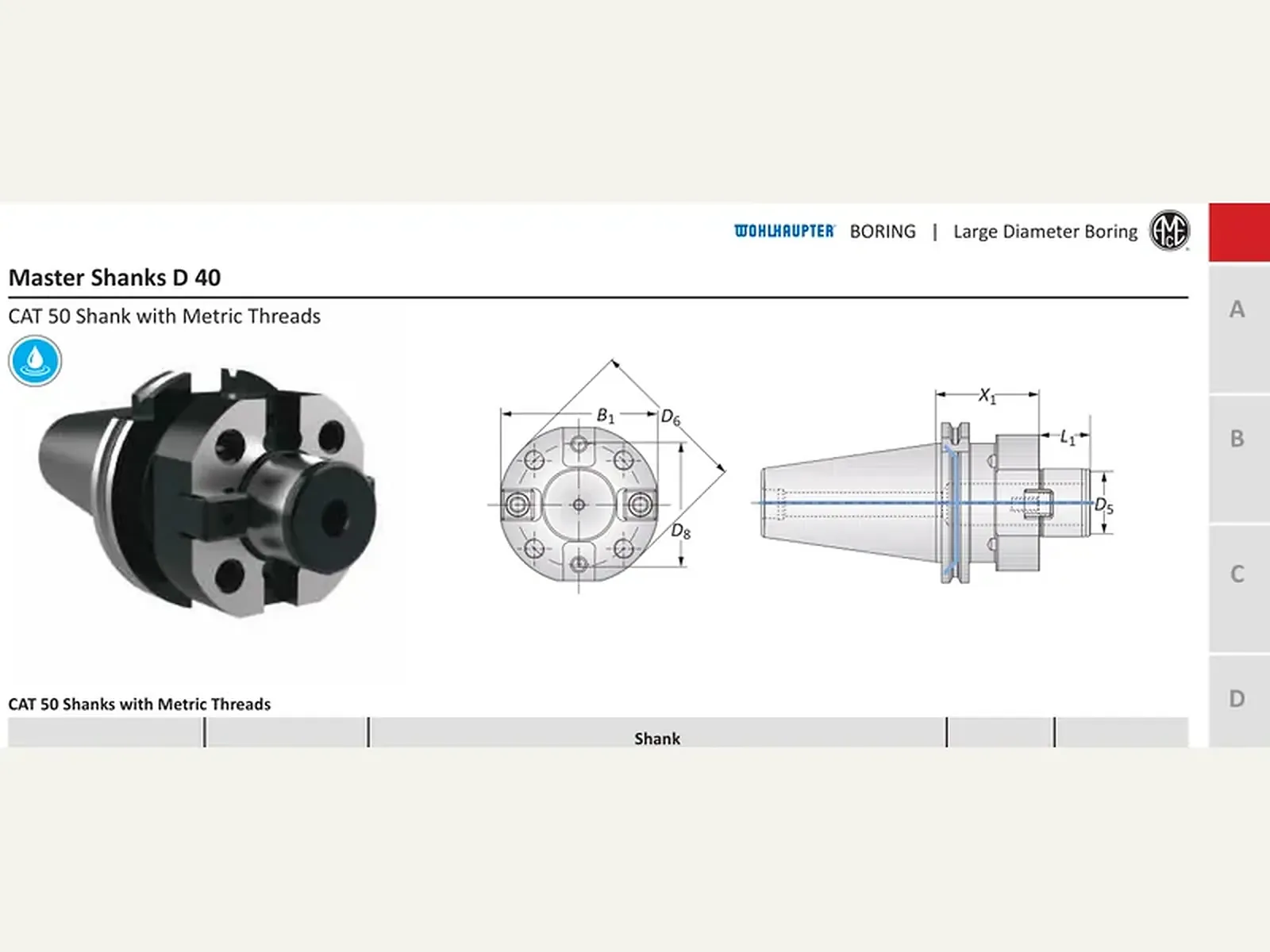

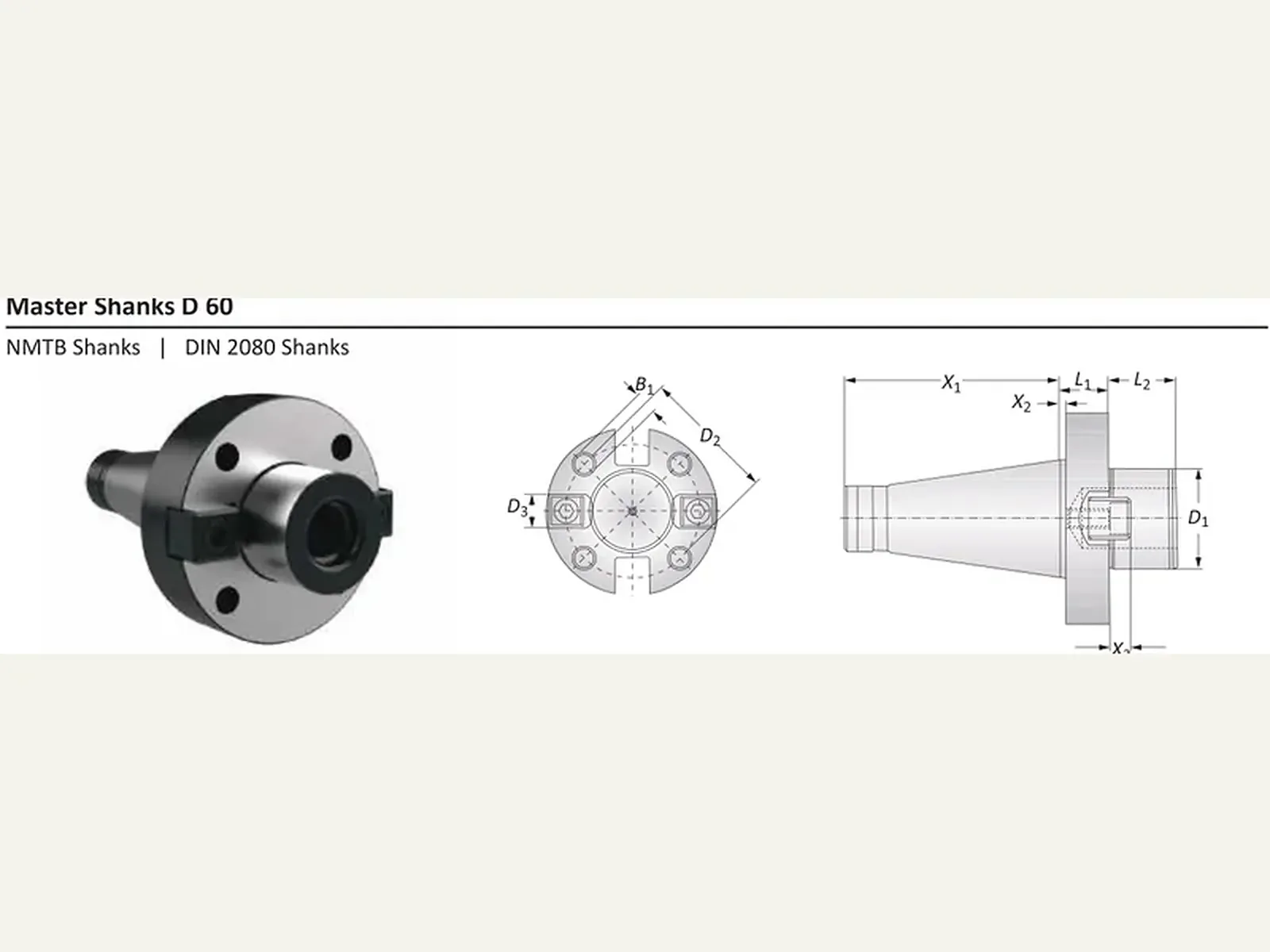

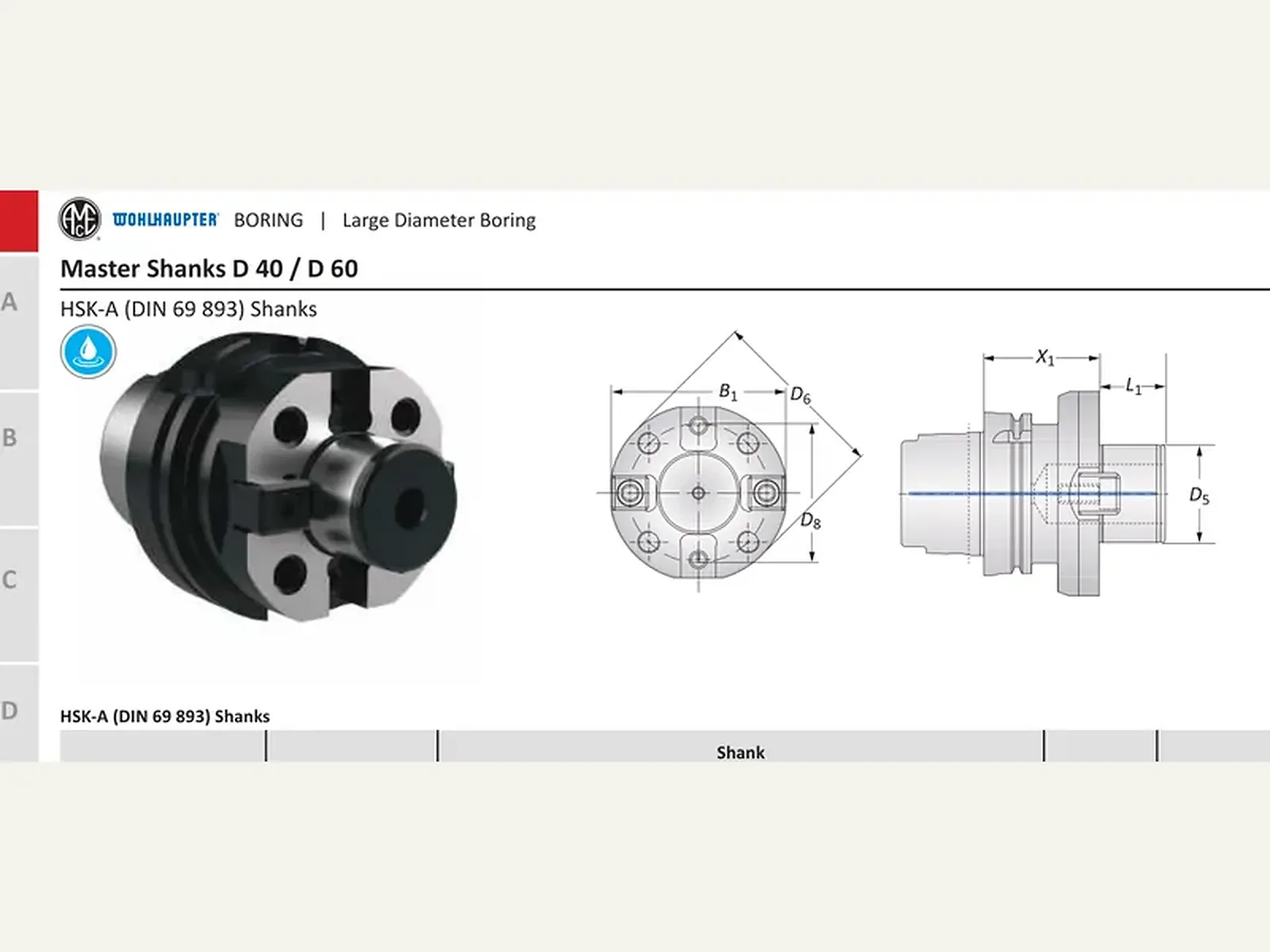

Кассета присоединяется через соединение MVS. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Диаметр 500,00–3255,00 мм; вылет X1 160,00–280,00 мм; масса 24,20–274,00 кг.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513.
Применение и подбор
В запросе указывают артикул из таблицы, диаметр D1 и типоразмер соединения MVS.
Растачивание больших диаметров
13 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Соединение | Диапазон растачивания, мм | Зубчатая кассета | Артикул | ||||
|---|---|---|---|---|---|---|---|
| D5, мм | A, мм | X1, мм | L4, мм | L5, мм | Масса (1 + 2), кг | 1 базовая кассета | 2 зубчатые кассеты |
| D 60 | 500.00 - 780.00 | 160.00 | 480.00 | 130.00 | 24.20 (кг) | 349031 | 349035 Заказать |
| D 60 | 950.00 - 1055.00 | 185.00 | 480.00 | 130.00 | 41.30 (кг) | 349031 | 349036 Заказать |
| D 60 | 775.00 - 1055.00 | 185.00 | 755.00 | 155.00 | 42.50 (кг) | 349032 | 349035 Заказать |
| D 60 | 1050.00 - 1330.00 | 210.00 | 755.00 | 155.00 | 59.60 (кг) | 349032 | 349036 Заказать |
| D 60 | 1442.00 - 1605.00 | 225.00 | 755.00 | 155.00 | 86.30 (кг) | 349032 | 349037 Заказать |
| D 60 | 1325.00 - 1605.00 | 210.00 | 1305.00 | 185.00 | 88.20 (кг) | 349033 | 349035 Заказать |
| D 60 | 1325.00 - 1880.00 | 235.00 | 1305.00 | 185.00 | 105.30 (кг) | 349033 | 349036 Заказать |
| D 60 | 1600.00 - 2155.00 | 250.00 | 1305.00 | 185.00 | 132.00 (кг) | 349033 | 349037 Заказать |
| D 60 | 1990.00 - 2430.00 | 255.00 | 1305.00 | 185.00 | 169.80 (кг) | 349033 | 349038 Заказать |
| D 60 | 2150.00 - 2430.00 | 235.00 | 2130.00 | 225.00 | 192.50 (кг) | 349034 | 349035 Заказать |
| D 60 | 2150.00 - 2705.00 | 260.00 | 2130.00 | 225.00 | 209.60 (кг) | 349034 | 349036 Заказать |
| D 60 | 2150.00 - 2980.00 | 275.00 | 2130.00 | 225.00 | 236.00 (кг) | 349034 | 349037 Заказать |
| D 60 | 2150.00 - 3255.00 | 280.00 | 2130.00 | 225.00 | 274.00 (кг) | 349034 | 349038 Заказать |
