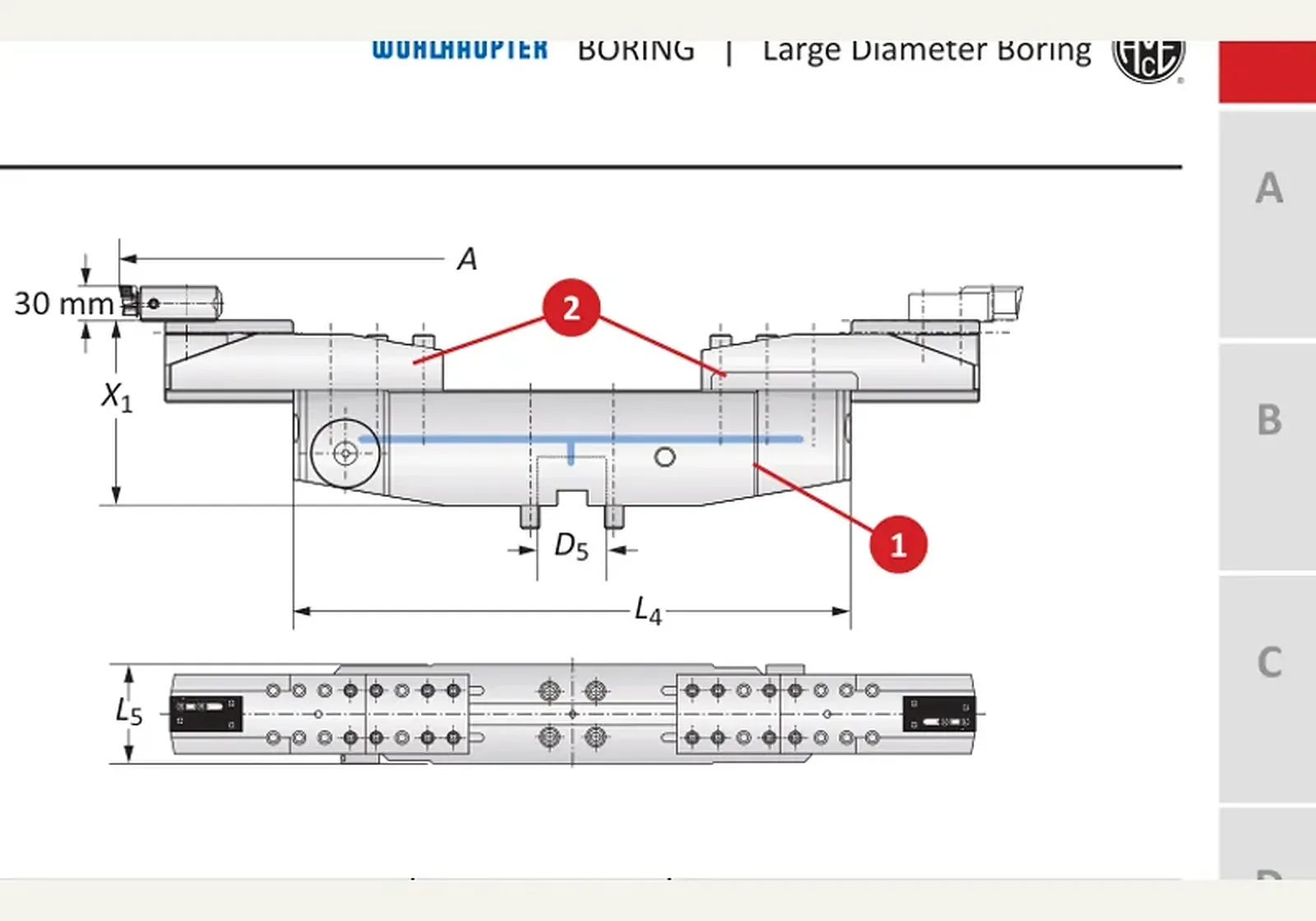

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Зубчатые кассеты Alu-Line Flex D 60 DIN ISO 1832 · 349031
Зубчатые кассеты Alu-Line Flex D 60 · 349031. Посадка соединения — D 60.
Линейка — Растачивание больших диаметров. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от2 643 800 ₽(НДС 22% включён)
Wohlhaupter · Растачивание больших диаметров
Назначение
Зубчатые кассеты Alu-Line Flex D 60 · 349031. Зубчатые салазки и кассеты Alu-Line для растачивания больших диаметров.
Принцип работы и конструкция
На диаметрах от 200 мм несущий элемент — зубчатые салазки: кассета перемещается по зубчатому посадочному полю, корпус из алюминиевого сплава снижает массу, противовесы компенсируют вынос кромки. Остаточный дисбаланс — по ISO 21940-11.
Кассета присоединяется через соединение MVS. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Посадка соединения — D 60; A — 500.00 - 780.00 мм; X1 — 160.00 мм; L5 — 130.00 мм; L4 — 480.00 мм; Масса (1 + 2) — 24.20 кг.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513.
Применение и подбор
В запросе указывают артикул 349031, вылет X1 160.00 мм, размер ключа s6 / B, A 500.00 - 780.00 мм.
Размеры этой позиции
- Посадка соединения
- D 60
- A
- 500.00 - 780.00 мм
- X1
- 160.00 мм
- L5
- 130.00 мм
- L4
- 480.00 мм
- Масса (1 + 2)
- 24.20 кг
- 1 базовая кассета
- 349031
- 2 зубчатые кассеты
- 349035
- Соединение
- D 60
- Сервисный ключ
- s6 / B
Краткие факты
- Артикул
- 349031
- Бренд
- Wohlhaupter
- Раздел
- Растачивание больших диаметров
Примечания
