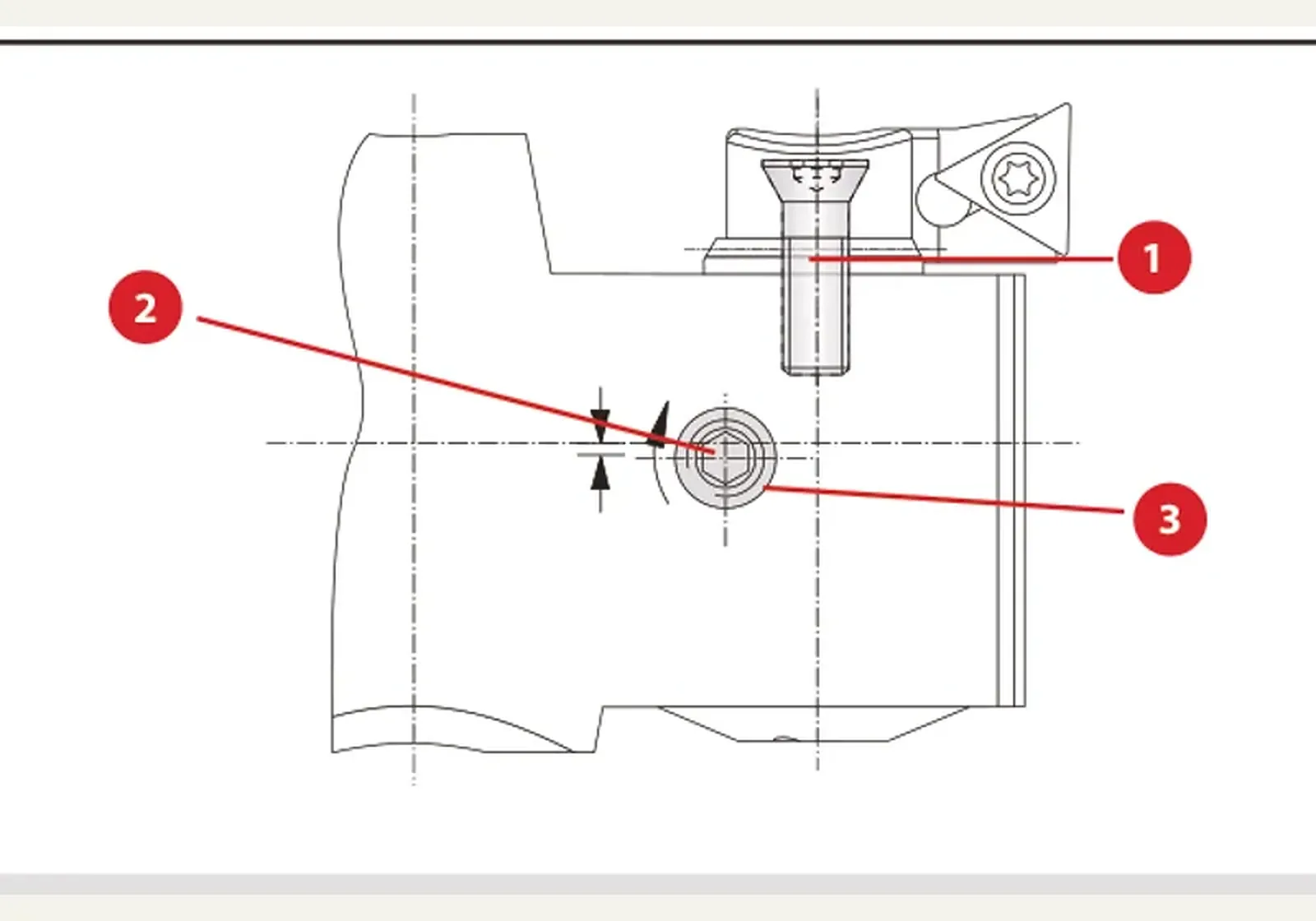

Обозначения на эскизе
- D1
- 50-28
- D2
- 50-28
- L1
- 91°
- X2
- 91°
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Принадлежности 50-28 · 464006
Принадлежности 50-28 · 464006. D1 — типоразмер соединения MVS 50-28.
Линейка — 410 / 464 Digital. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от1 569 100 ₽(НДС 22% включён)
Wohlhaupter · Чистовое растачивание · 410 / 464 Digital
Назначение
Принадлежности 50-28 · 464006 — принадлежность 410 / 464 Digital, не расточная головка.
Принцип работы и конструкция
Винт, ключ или прижим крепят держатель пластины, пластину или противовес. Конуса шпинделя на этой детали нет.
Технические параметры
D1 — типоразмер соединения MVS 50-28; D2 — типоразмер соединения MVS 50-28; L1 — 91°; X2 — 91°; Расточная головка — 464006; Винт с потайной головкой — 215462.
Соответствие стандартам
Принадлежность чистовой головки: конуса шпинделя на этом артикуле нет. Момент затяжки, если нормирован, указан в таблице позиции.
Конус шпинделя и ГОСТ 19042-80 к ключу, винту и принадлежности не относятся. Сменную пластину, если она входит в позицию, обозначают по DIN ISO 1832.
Применение и подбор
В запросе указывают артикул 464006, диапазон растачивания 215.00 - 313.00 мм, диапазон растачивания 67.00 - 165.00 мм, диапазон растачивания 65.00 - 83.00 мм, типоразмер соединения MVS 50-28, вылет X1 75.00 мм, форма пластины 20, размер ключа s4 / B.
Размеры этой позиции
- Расточная головка
- 464006
- Винт с потайной головкой
- 215462
- Сервисный ключ
- s4 / B
- Зажимной винт
- 315943
- Кассета
- 349051
- Расточные головки
- 310005/464006/564045
- Диапазон растачивания, мм
- 215.00 - 313.00 мм
- Диапазон наружного точения, мм
- 67.00 - 165.00 мм
- Диапазон диаметров
- 65.00 - 83.00 мм
- D2 / D1
- 50-28
- A
- 65.00 - 83.00 мм
- X1
- 75.00 мм
- X1R
- 39.00 мм
- L2
- 73.00 мм
- Масса
- 0.60 кг
- Форма пластины
- 20
- Державка пластины
- 210020
- D5
- -
Краткие факты
- Артикул
- 464006
- Бренд
- Wohlhaupter
- Раздел
- Чистовое растачивание
Примечания
от1 569 100 ₽(НДС 22% включён)
Раздел каталога: Головки 410 / 464 Digital
