Державки для наружного точения · стр. 211
Растачивание больших диаметров
Державки для наружного точения. Ø 200,00–280,00 мм.
Назначение
Лист Alu-Line: зубчатые салазки и кассеты для больших диаметров. В таблице — артикулы, диаметры и массы этого исполнения.
Принцип работы и конструкция
На диаметрах от 200 мм несущий элемент — зубчатые салазки: кассета перемещается по зубчатому посадочному полю, корпус из алюминиевого сплава снижает массу, противовесы компенсируют вынос кромки. Остаточный дисбаланс — по ISO 21940-11.
Кассета присоединяется через соединение MVS. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Форма 163, 114, 104; диаметр 7,00–320,00 мм; вылет X1 30,00–90,00 мм; масса 0,60–1,00 кг.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513.
Применение и подбор
В запросе указывают артикул из таблицы, диаметр D1 и типоразмер соединения MVS.
Державки для наружного точения
4 строкиРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

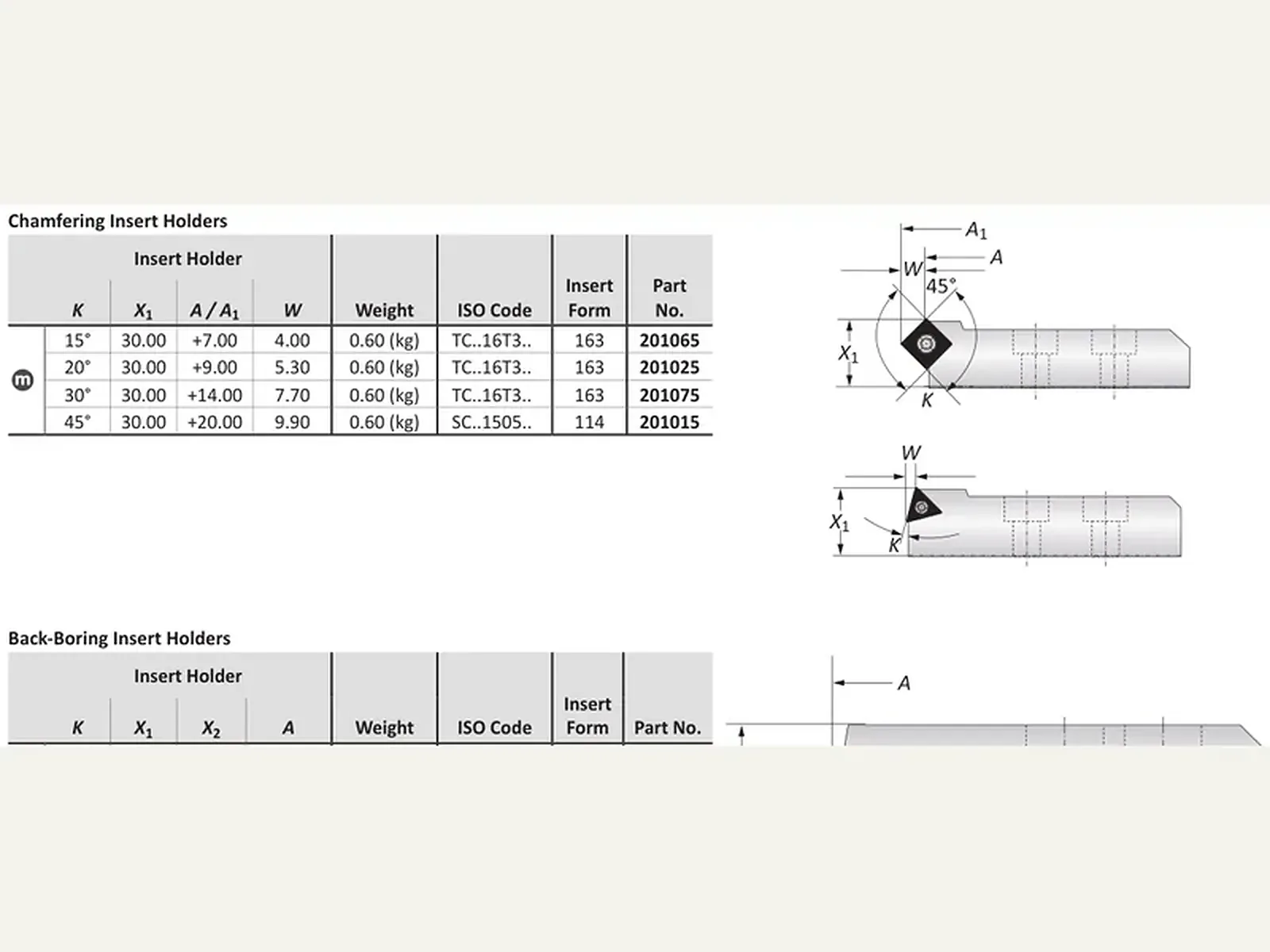

| Снятие фаски | Державка пластины | Снятие фаски | |||||
|---|---|---|---|---|---|---|---|
| K | X1, мм | A / A1, мм | W, мм | Масса, кг | Код ISO | Форма | Артикул |
| 15° | 30.00 | +7.00 | 4.00 | 0.60 (кг) | TC..16T3.. | 163 | 201065 Заказать |
| 20° | 30.00 | +9.00 | 5.30 | 0.60 (кг) | TC..16T3.. | 163 | 201025 Заказать |
| 30° | 30.00 | +14.00 | 7.70 | 0.60 (кг) | TC..16T3.. | 163 | 201075 Заказать |
| 45° | 30.00 | +20.00 | 9.90 | 0.60 (кг) | SC..1505.. | 114 | 201015 Заказать |
Державки для наружного точения · 2
2 строкиРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
Державки для наружного точения · 3
2 строкиРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
Державки для наружного точения
1 строкаРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
Модифицированный общий диаметр
3 строкиРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Зубчатая кассета | Державка пластины | Общий диаметр, мм | ||
|---|---|---|---|---|
| Артикул | Диапазон диаметров отверстий, мм | Артикул | Диапазон диаметров отверстий, мм | Диапазон, мм |
| 349051 | 200.00 - 280.00 | 201065 | +7.00 | 207.00 - 287.00 Заказать |
| 349051 | 200.00 - 280.00 | 251010 | +40.00 | 240.00 - 320.00 Заказать |
| 349051 | 200.00 - 280.00 | 149040 | -50.00 | 150.00 - 230.00 Заказать |
Державки для наружного точения · 6
3 строкиРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Артикул | Диапазон диаметров отверстий, мм | Артикул | Диапазон диаметров отверстий, мм | Диапазон диаметров отверстий, мм |
|---|---|---|---|---|
| 349051 | 200.00 - 280.00 | 201065 | +7.00 | 207.00 - 287.00 Заказать |
| 349051 | 200.00 - 280.00 | 251010 | +40.00 | 240.00 - 320.00 Заказать |
| 349051 | 200.00 - 280.00 | 149040 | -50.00 | 150.00 - 230.00 Заказать |
