Мастер-хвостовики SK (DIN 69871-AD/B) и BT (JIS B 6339-2:2011) · стр. 216
Растачивание больших диаметров
Мастер-хвостовики SK (DIN 69871-AD/B) и BT (JIS B 6339-2:2011).
Назначение
Мастер-хвостовики для сборок большого диаметра: конус шпинделя и соединение MVS D40/D60.
Принцип работы и конструкция
Мастер-хвостовик устанавливают в шпиндель: с одной стороны конус шпинделя, с другой — соединение MVS типоразмера D40 или D60 под салазки и кассеты Alu-Line.
Технические параметры
Диаметр 50,00–70,00 мм; вылет X1 30,00–80,00 мм; масса 1,80–8,00 кг.
Соответствие стандартам
Конус шпинделя выполнен на этом мастер-хвостовике. Присоединительная поверхность — соединение MVS типоразмера D40 или D60.
HSK — ISO 12164-1 / DIN 69893; ГОСТ Р ИСО 12164-1-2025 идентичен ISO 12164-1:2023. SK — DIN 69871 / ISO 7388-1:2007; BT — ISO 7388-2:2007 форма J / JIS B 6339-2:2011; DIN 2080 — ручная смена.
Применение и подбор
В запросе указывают артикул из таблицы, тип конуса шпинделя и типоразмер соединения MVS.

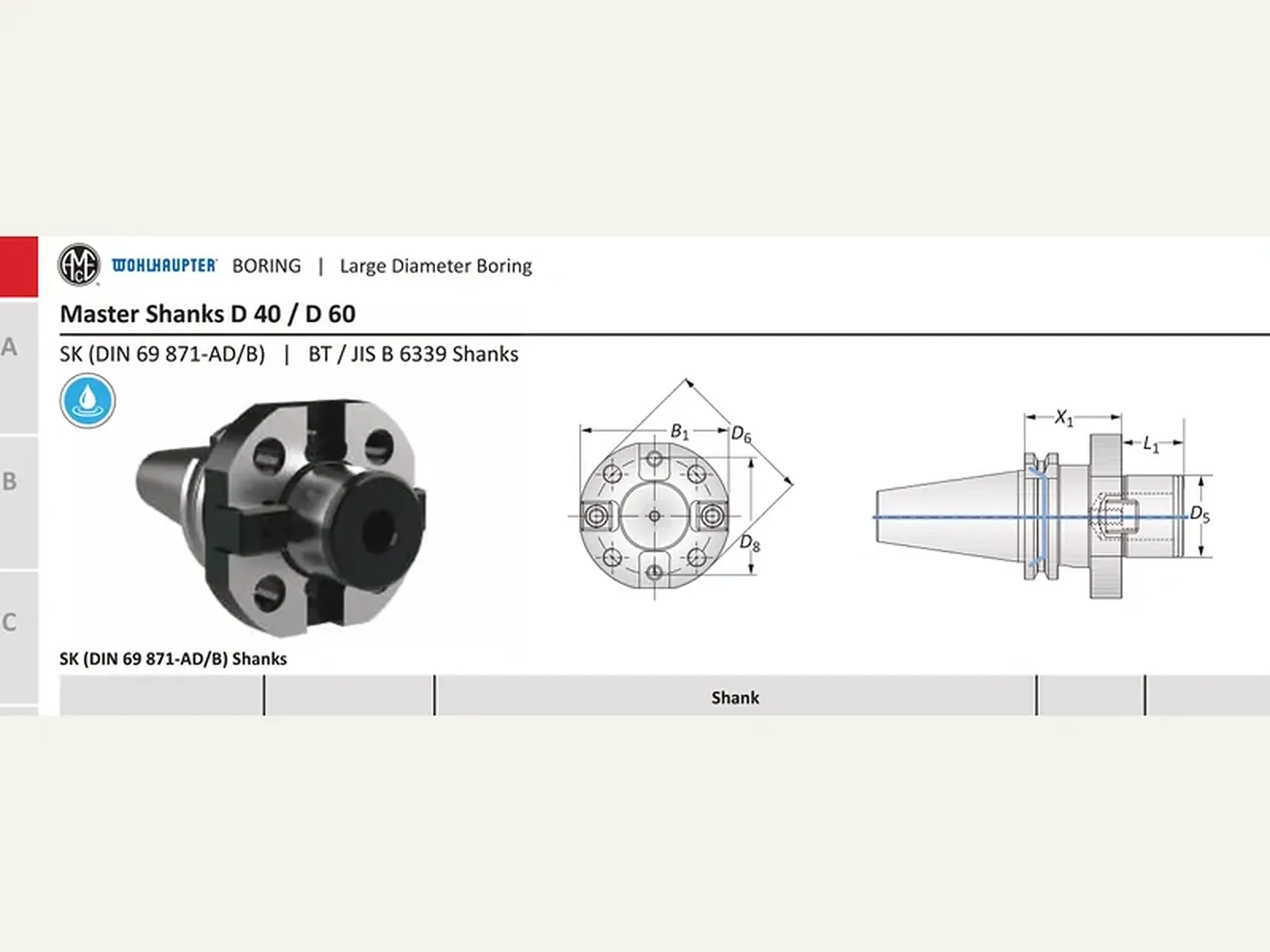

Мастер-хвостовики MVS D40 / D60
4 строкиРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Хвостовик | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Размер конуса | Соединение | D1, мм | L1, мм | D5, мм | D6, мм | D8, мм | B1 | Масса, кг | Артикул |
| 40 | D 40 | 50.00 | 30.00 | 40.00 | 89.00 | 66.70 | 80.00 | 1.90 (кг) | 326080* Заказать |
| 50 | D 40 | 50.00 | 30.00 | 40.00 | 89.00 | 66.70 | 80.00 | 4.10 (кг) | K42796 |
| 50 | D 60 | 70.00 | 40.00 | 60.00 | 129.10 | 101.60 | 125.00 | 5.80 (кг) | 326087 Заказать |
| 50 | D 60 | 70.00 | 40.00 | 60.00 | 129.10 | 101.60 | 110.00 | 5.50 (кг) | 326088 Заказать |
Мастер-хвостовики MVS D40 / D60 · 2
3 строкиРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
