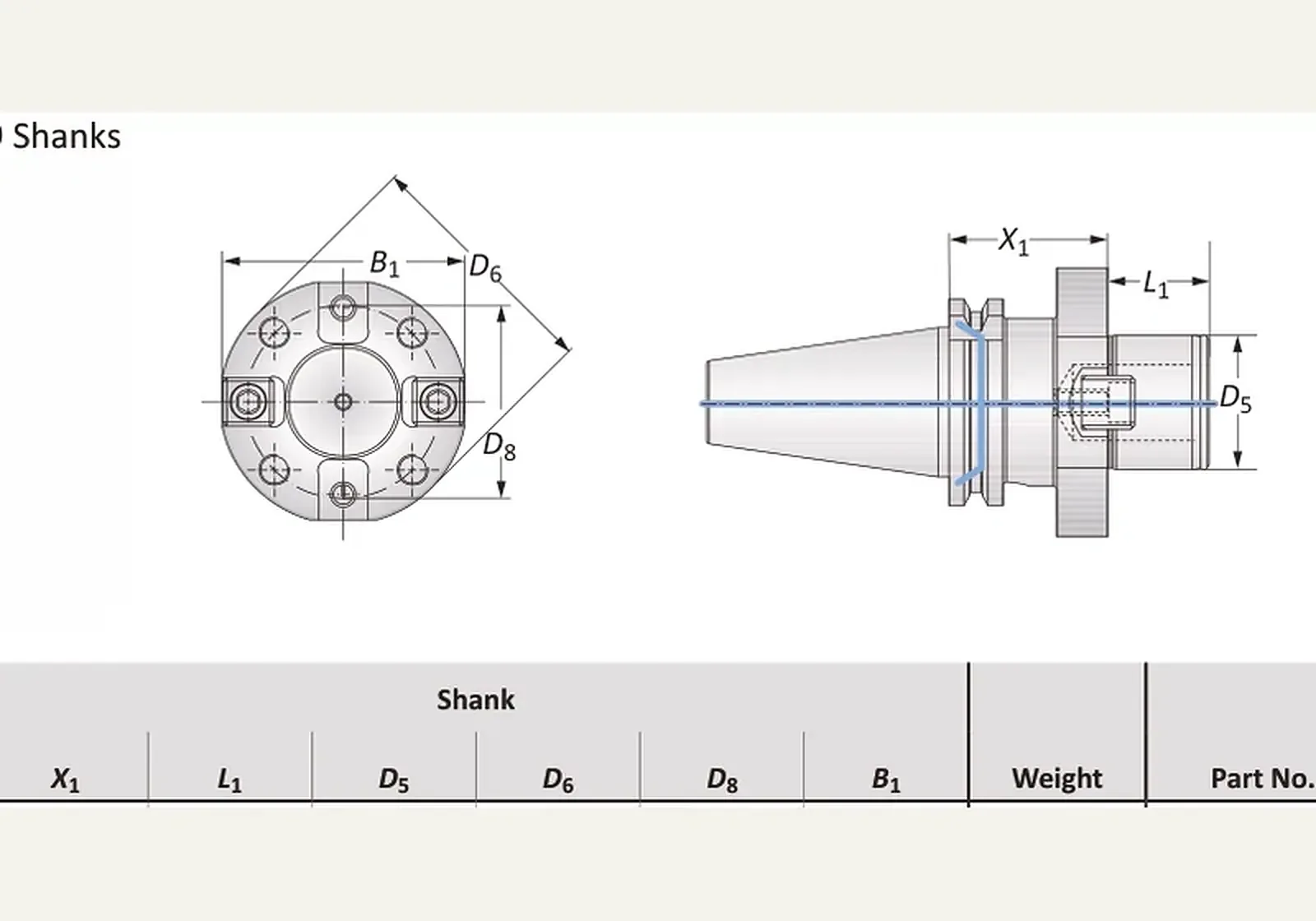

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Мастер-хвостовики MVS D40 / D60 50 · 326087
Мастер-хвостовики MVS D40 / D60 50 · 326087. L1 — 40.00 мм.
Линейка — Растачивание больших диаметров. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от321 700 ₽(НДС 22% включён)
Wohlhaupter · Растачивание больших диаметров
Назначение
Мастер-хвостовики MVS D40 / D60 50 · 326087. Мастер-хвостовик: конус шпинделя и соединение MVS.
Принцип работы и конструкция
Мастер-хвостовик устанавливают в шпиндель: с одной стороны конус шпинделя, с другой — соединение MVS типоразмера D40 или D60 под салазки и кассеты Alu-Line.
Технические параметры
L1 — 40.00 мм; D5 — 60.00 мм; D6 — 129.10 мм; D8 — 101.60 мм; B1 — 125.00; Размер конуса — 50.
Соответствие стандартам
Конус шпинделя выполнен на этом мастер-хвостовике. Присоединительная поверхность — соединение MVS типоразмера D40 или D60.
HSK — ISO 12164-1 / DIN 69893; ГОСТ Р ИСО 12164-1-2025 идентичен ISO 12164-1:2023. SK — DIN 69871 / ISO 7388-1:2007; BT — ISO 7388-2:2007 форма J / JIS B 6339-2:2011; DIN 2080 — ручная смена.
Применение и подбор
В запросе указывают артикул 326087, размер конуса 50, масса 5.80 кг.
Размеры этой позиции
- L1
- 40.00 мм
- D5
- 60.00 мм
- D6
- 129.10 мм
- D8
- 101.60 мм
- B1
- 125.00
- Размер конуса
- 50
- Соединение
- D 60
- Масса
- 5.80 кг
Краткие факты
- Артикул
- 326087
- Бренд
- Wohlhaupter
- Раздел
- Растачивание больших диаметров
ГОСТ 25827-2014 модифицирован (MOD), не идентичен (IDT) ISO 7388-1.
Примечания
от321 700 ₽(НДС 22% включён)
Раздел каталога: Мастер-хвостовики SK (DIN 69871-AD/B) и BT (JIS B 6339-2:2011)
