Растачивание больших диаметров

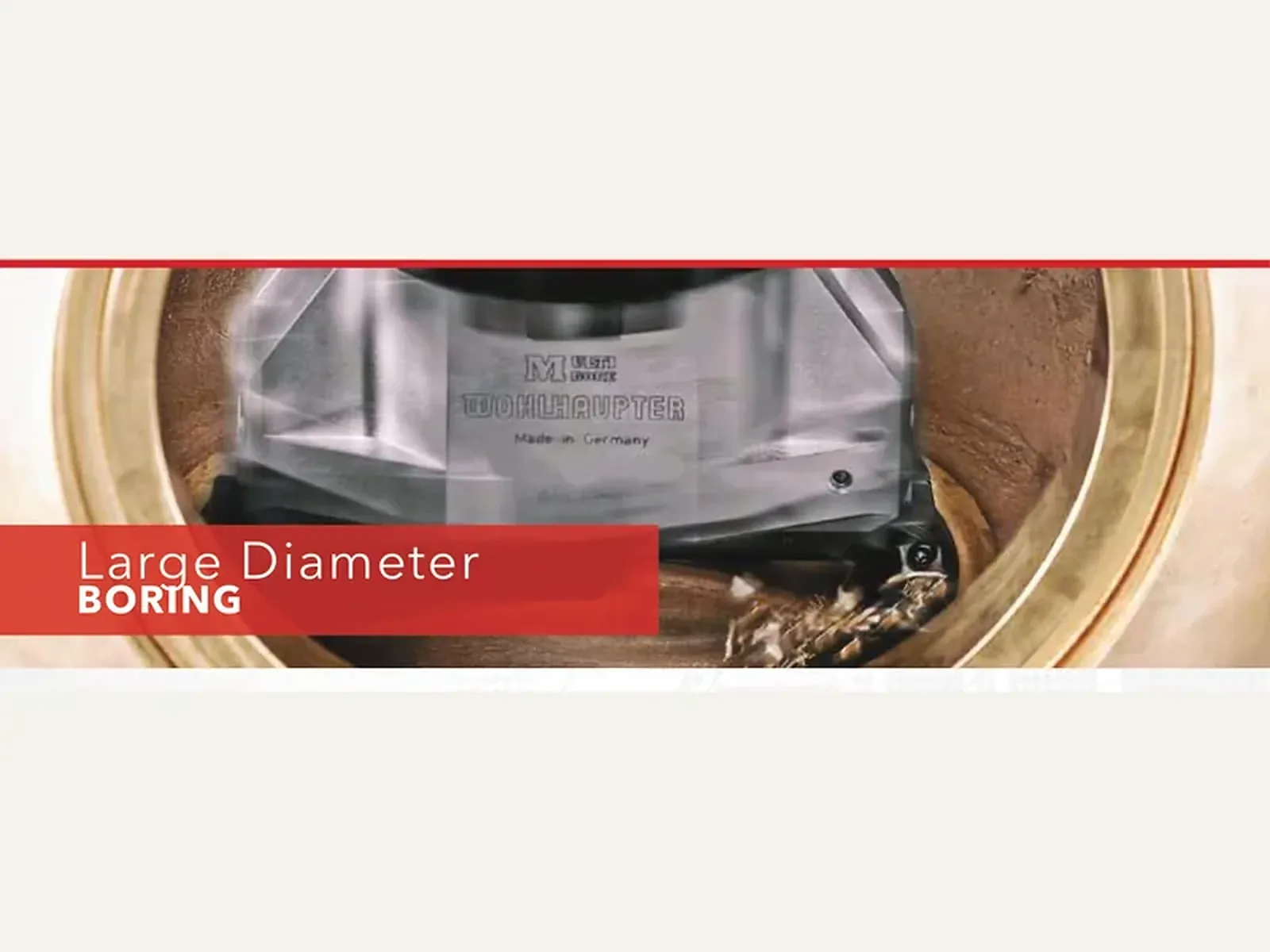

Растачивание больших диаметров. Конус шпинделя выполнен на мастер-хвостовике.
Назначение
Лист Alu-Line: зубчатые салазки и кассеты для больших диаметров. В таблице — артикулы, диаметры и массы этого исполнения.
Принцип работы и конструкция
На диаметрах от 200 мм несущий элемент — зубчатые салазки: кассета перемещается по зубчатому посадочному полю, корпус из алюминиевого сплава снижает массу, противовесы компенсируют вынос кромки. Остаточный дисбаланс — по ISO 21940-11.
Кассета присоединяется через соединение MVS. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Максимальная частота вращения в обзоре головки — конструктивный предел инструмента по условиям прочности и балансировки (ISO 15641), а не рекомендуемый режим резания.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513.
Применение и подбор
В запросе указывают артикул из таблицы, диаметр D1 и типоразмер соединения MVS.
Технические данные
- Диапазон диаметров
- 200,00 мм - 3255,00 мм.
Большой диаметр
3 строкиРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Универсальная | оснастка | система | обеспечивает | силовые возможности | и точность вашего большого диаметра, мм |
|---|---|---|---|---|---|
| Растачивание работ | требовать. | Большой | Диаметр | Растачивание | система предлагает четыре различных варианта Alu-Line. |
| зубчатый | кассеты, широкий | Диапазон | черновой | и закончить | держатели расточных пластин, нониусы и |
| цифровые кассеты, | и | комбинированный | черновое | и закончить | Державки пластин. |
