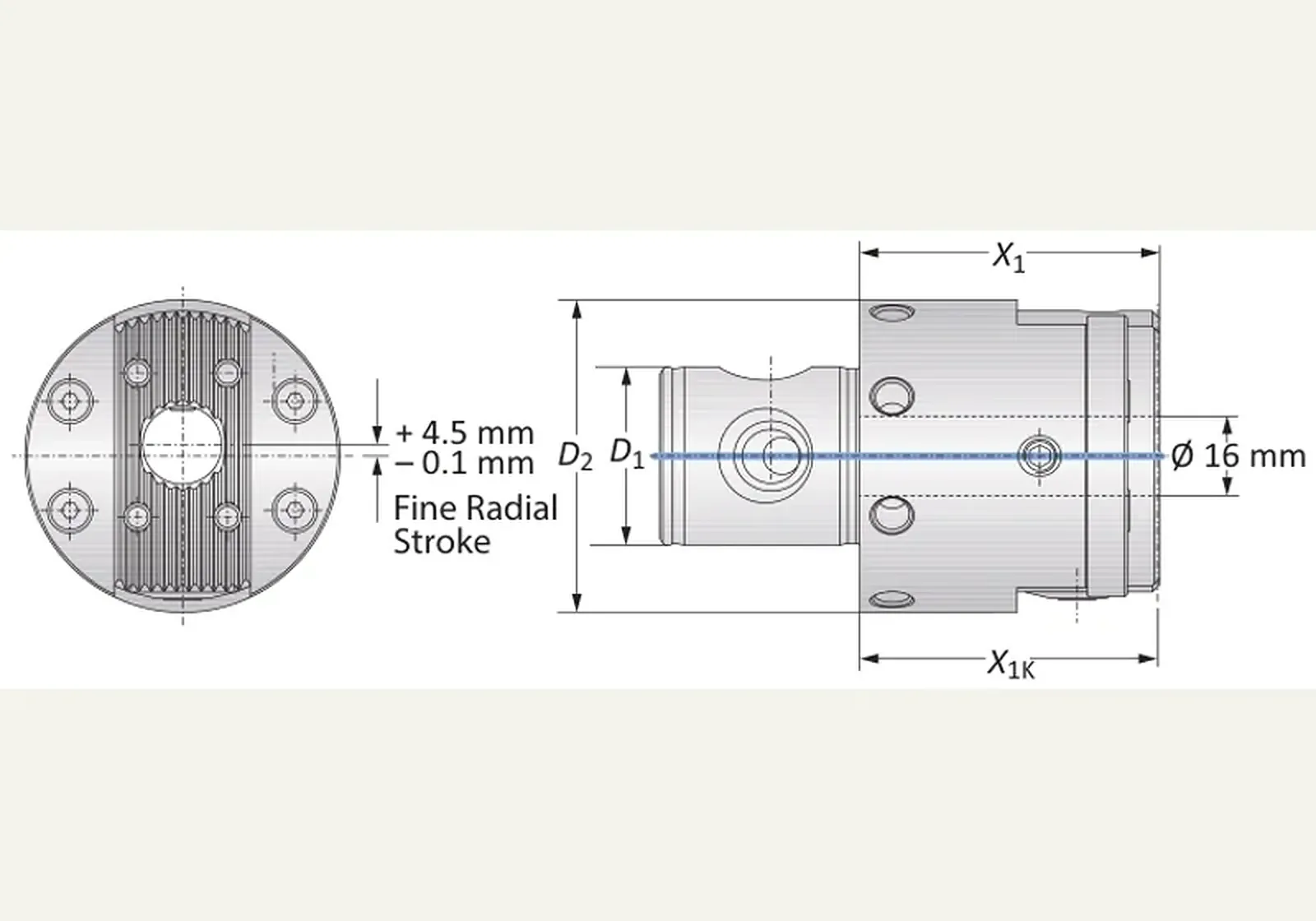

Обозначения на эскизе
- D1
- 63-36
- D2
- 63-36
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Расточные головки 63-36 · 450001
Расточные головки 63-36 · 450001. D1 — типоразмер соединения MVS 63-36.
Линейка — Prime Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от1 165 600 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Prime Bore
Назначение
Расточные головки 63-36 · 450001 — чистовая расточная головка PrimeBore.
Принцип работы и конструкция
PrimeBore — аналоговое исполнение: нониусная шкала с ценой деления 0,002 мм по диаметру, соединение MVS. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
D1 — типоразмер соединения MVS 63-36; D2 — типоразмер соединения MVS 63-36; Параметр — + 4,5 мм – 0,1 мм D 2 D 1 Тонкая радиальная; D2 / D1 — типоразмер соединения MVS 63-36; X1 — 60.00 мм; X1K — 59.50 мм.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 450001, диаметр D1 и типоразмер соединения MVS.
Технические данные
- Параметр
- + 4,5 мм – 0,1 мм D 2 D 1 Тонкая радиальная
Размеры этой позиции
- D2 / D1
- 63-36
- X1
- 60.00 мм
- X1K
- 59.50 мм
- Диапазон растачивания
- 3.00 - 208.00 мм
- Масса
- 1.30 кг
- Головка
- 450001
- Корпус с зубчатой кассетой
- 450021
- Зубчатая кассета
- 450024
- Раздел доставки
- 450125
- Сервисный ключ
- 003195 (s4) 515451 (T6) 515452 (T8)
- Расточная головка
- 450001
Краткие факты
- Артикул
- 450001
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
Примечания
от1 165 600 ₽(НДС 22% включён)
Раздел каталога: Чистовые головки PrimeBore
