Комплектующие набора · стр. 55
Универсальное чистовое растачивание

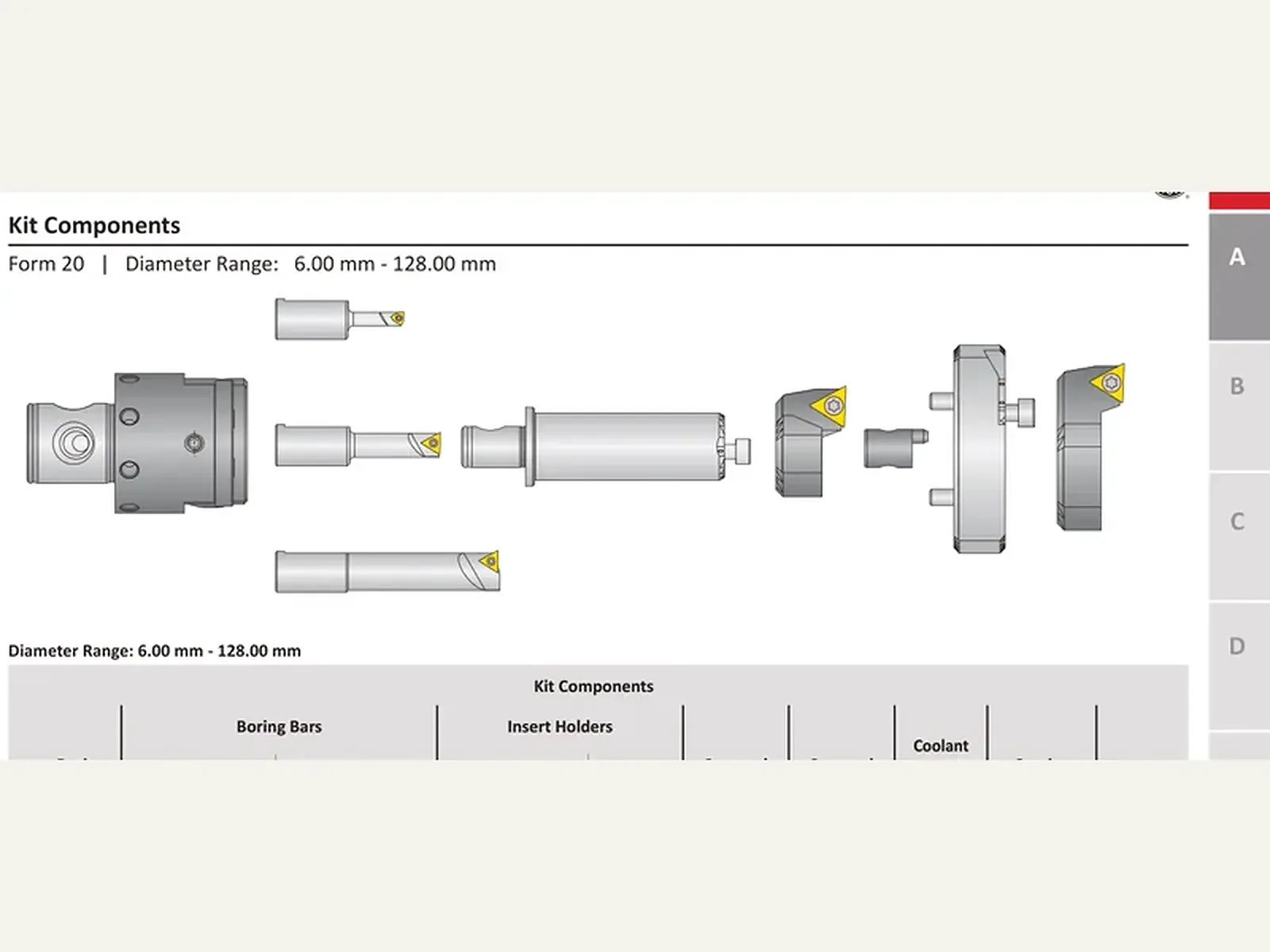

Комплектующие набора. Ø 6,00–24,00 мм: нониусная шкала 0,002 мм по диаметру.
Назначение
Комплектующие набора — комплект линейки PrimeBore: головка и указанные в таблице элементы, не отдельная расточная головка.
Принцип работы и конструкция
PrimeBore — аналоговое исполнение: нониусная шкала с ценой деления 0,002 мм по диаметру, соединение MVS. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Диаметр 6,00–65,00 мм; шаг настройки: нониусная шкала 0,002 мм по диаметру.
Соответствие стандартам
Принадлежность чистовой головки: конуса шпинделя на этом артикуле нет. Момент затяжки, если нормирован, указан в таблице позиции.
Конус шпинделя и ГОСТ 19042-80 к ключу, винту и принадлежности не относятся. Сменную пластину, если она входит в позицию, обозначают по DIN ISO 1832.
Применение и подбор
В запросе указывают артикул из таблицы, диаметр D1 и типоразмер соединения MVS.
Принадлежности
1 строкаРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Расточные оправки | Державки пластин | СОЖ | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Расточная головка | Диапазон растачивания, мм | Артикул | Диапазон растачивания, мм | Артикул | Корпус с зубчатой кассетой | Зубчатая кассета | Раздел доставки | Сервисный ключ | Номер набора |
| 450001 | 6.00 - 10.00 10.00 - 16.00 16.00 - 24.00 | 450026 (Форма 211) 450038 (Форма 20) 450039 (Форма 20) | 24.00 - 40.00 40.00 - 65.00 | 450040 450041 | 450021 | 450024 | 450125 | 003195 (s4) 515451 (T6) 515453 (T7) | 103089 Заказать |
