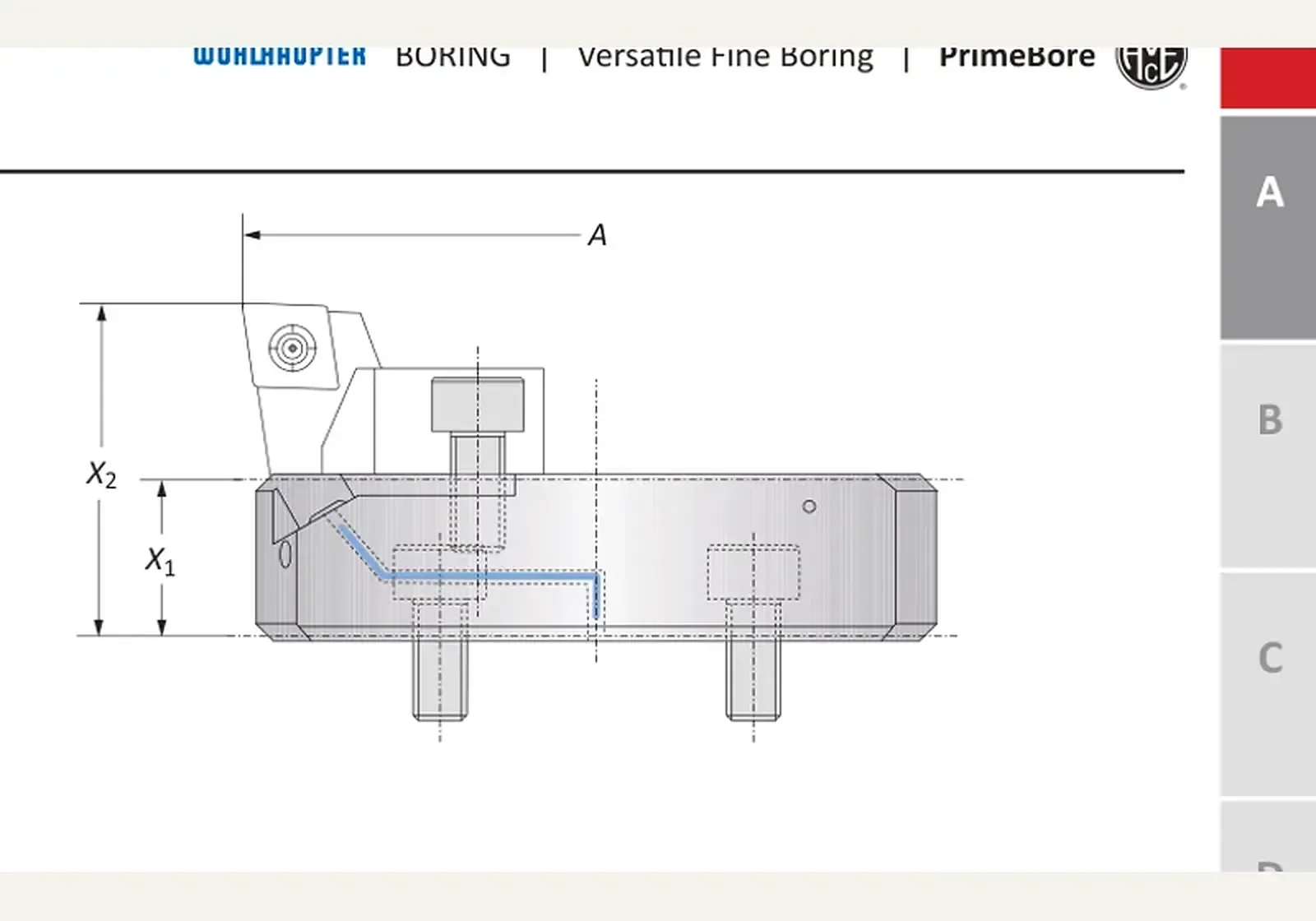

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Зубчатые кассеты / Державки пластин 24.00-40.00 40.00-65.00 · 450125
Зубчатые кассеты / Державки пластин 24.00-40.00 40.00-65.00 · 450125. X1 — 26.75 мм.
Линейка — Prime Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от25 900 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Prime Bore
Назначение
Зубчатые кассеты / Державки пластин 24.00-40.00 40.00-65.00 · 450125 — кассета чистового растачивания; устанавливается в посадочное гнездо корпуса.
Принцип работы и конструкция
Кассета устанавливается в посадочное гнездо корпуса или на зубчатое поле. Конус шпинделя — на мастер-хвостовике сборки.
Технические параметры
X1 — 26.75 мм; Масса — 0.01 кг; Головка — 450001; Диапазон растачивания — 24.00 - 40.00 40.00 - 65.00 мм; Корпус с зубчатой кассетой — 450021; Зубчатая кассета — 450024.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 450125, диапазон растачивания 24.00 - 40.00 40.00 - 65.00 мм, вылет X1 26.75 мм, размер ключа s4, T6, T8.
Размеры этой позиции
- X1
- 26.75 мм
- Масса
- 0.01 кг
- Головка
- 450001
- Диапазон растачивания
- 24.00 - 40.00 40.00 - 65.00 мм
- Корпус с зубчатой кассетой
- 450021
- Зубчатая кассета
- 450024
- Раздел доставки
- 450125
- Сервисный ключ
- 003195 (s4) 515451 (T6) 515452 (T8)
- Расточная головка
- 450001
Краткие факты
- Артикул
- 450125
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
- Лист
- Форма 20
Примечания
от25 900 ₽(НДС 22% включён)
Раздел каталога: Форма 20
