Обозначения на эскизе

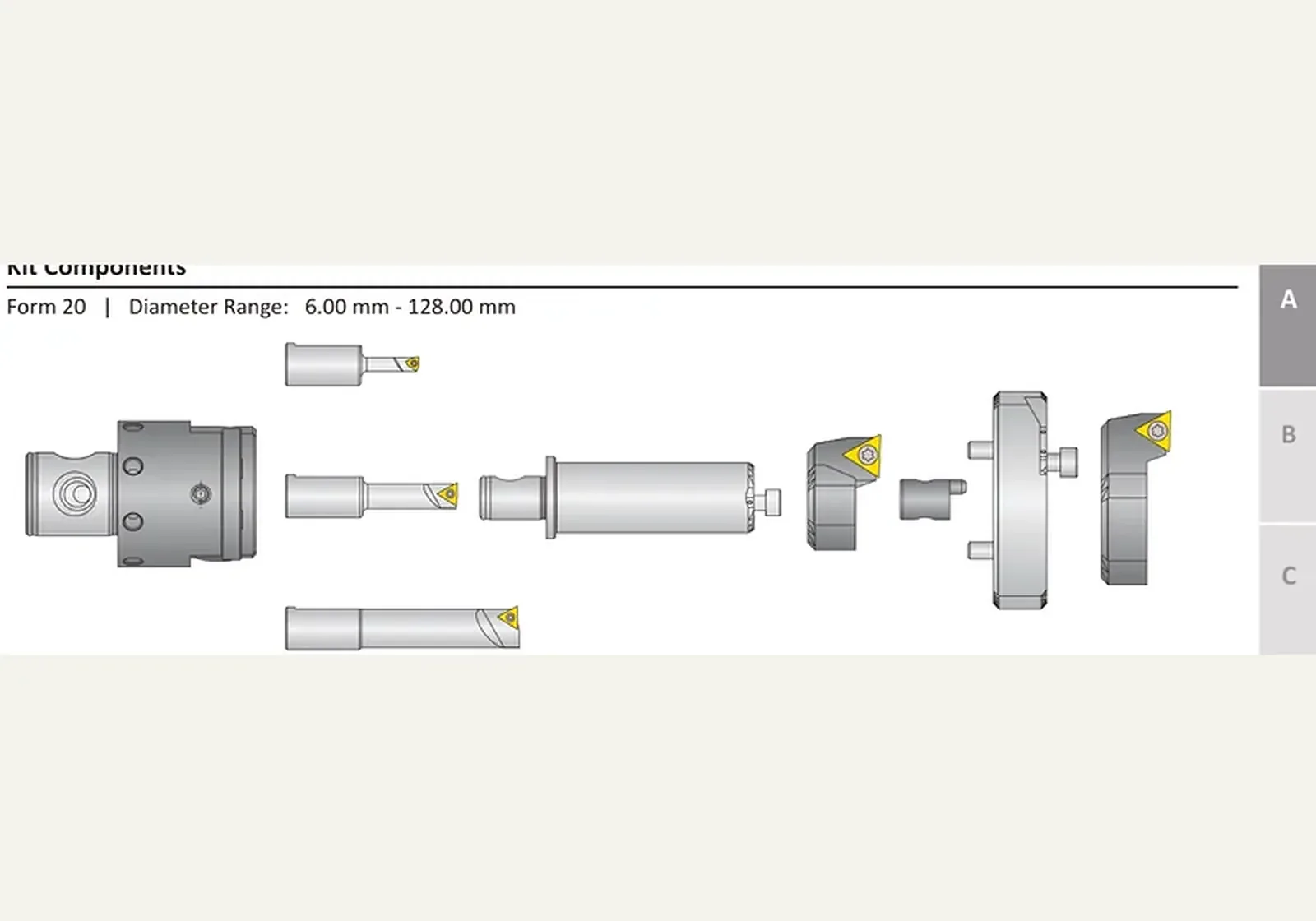

Буквы на эскизе совпадают с обозначениями в таблице размеров.
Комплектующие набора 24.00-40.00 40.00-65.00 · 515453
Комплектующие набора 24.00-40.00 40.00-65.00 · 515453. Расточная головка — 450001.
Линейка — Prime Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
Цена по запросу
Wohlhaupter · Универсальное чистовое растачивание · Prime Bore
Назначение
Комплектующие набора 24.00-40.00 40.00-65.00 · 515453 — принадлежность PrimeBore, не расточная головка.
Принцип работы и конструкция
Винт, ключ или прижим крепят держатель пластины, пластину или противовес. Конуса шпинделя на этой детали нет.
Технические параметры
Расточная головка — 450001; Диапазон растачивания — 24.00 - 40.00 40.00 - 65.00 мм; Корпус с зубчатой кассетой — 450021; Зубчатая кассета — 450024; Раздел доставки — 450125; Сервисный ключ — 003195 (s4) 515451 (T6) 515453 (T7).
Соответствие стандартам
Принадлежность чистовой головки: конуса шпинделя на этом артикуле нет. Момент затяжки, если нормирован, указан в таблице позиции.
Конус шпинделя и ГОСТ 19042-80 к ключу, винту и принадлежности не относятся. Сменную пластину, если она входит в позицию, обозначают по DIN ISO 1832.
Применение и подбор
В запросе указывают артикул 515453, диапазон растачивания 24.00 - 40.00 40.00 - 65.00 мм, размер ключа s4, T6, T7.
Размеры этой позиции
- Расточная головка
- 450001
- Диапазон растачивания
- 24.00 - 40.00 40.00 - 65.00 мм
- Корпус с зубчатой кассетой
- 450021
- Зубчатая кассета
- 450024
- Раздел доставки
- 450125
- Сервисный ключ
- 003195 (s4) 515451 (T6) 515453 (T7)
Краткие факты
- Артикул
- 515453
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
Примечания
Цена по запросу
Раздел каталога: Комплектующие набора
