Форма 101 · стр. 46
Универсальное чистовое растачивание
Форма 101. Ø 6,00–24,00 мм: сменные пластины, обозначение DIN ISO 1832.
Назначение
Сменные пластины формы 101 линейки PrimeBore. Обозначение — по DIN ISO 1832; соседние формы отличаются вписанной окружностью и геометрией.
Принцип работы и конструкция
Пластину подбирают по форме Wohlhaupter и обозначению DIN ISO 1832. Конус шпинделя к пластине не относится.
Технические параметры
Форма 101; диаметр 6,00–24,00 мм; вылет X1 20,00–70,00 мм; масса 0,04–0,10 кг.
Соответствие стандартам
Сменная пластина обозначается по DIN ISO 1832. Конус шпинделя и соединение MVS к пластине не относятся.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017. Группа обрабатываемого материала — ISO 513 (P, M, K, N, S, H).
Применение и подбор
В запросе указывают артикул из таблицы, обозначение DIN ISO 1832 и группу материала ISO 513.

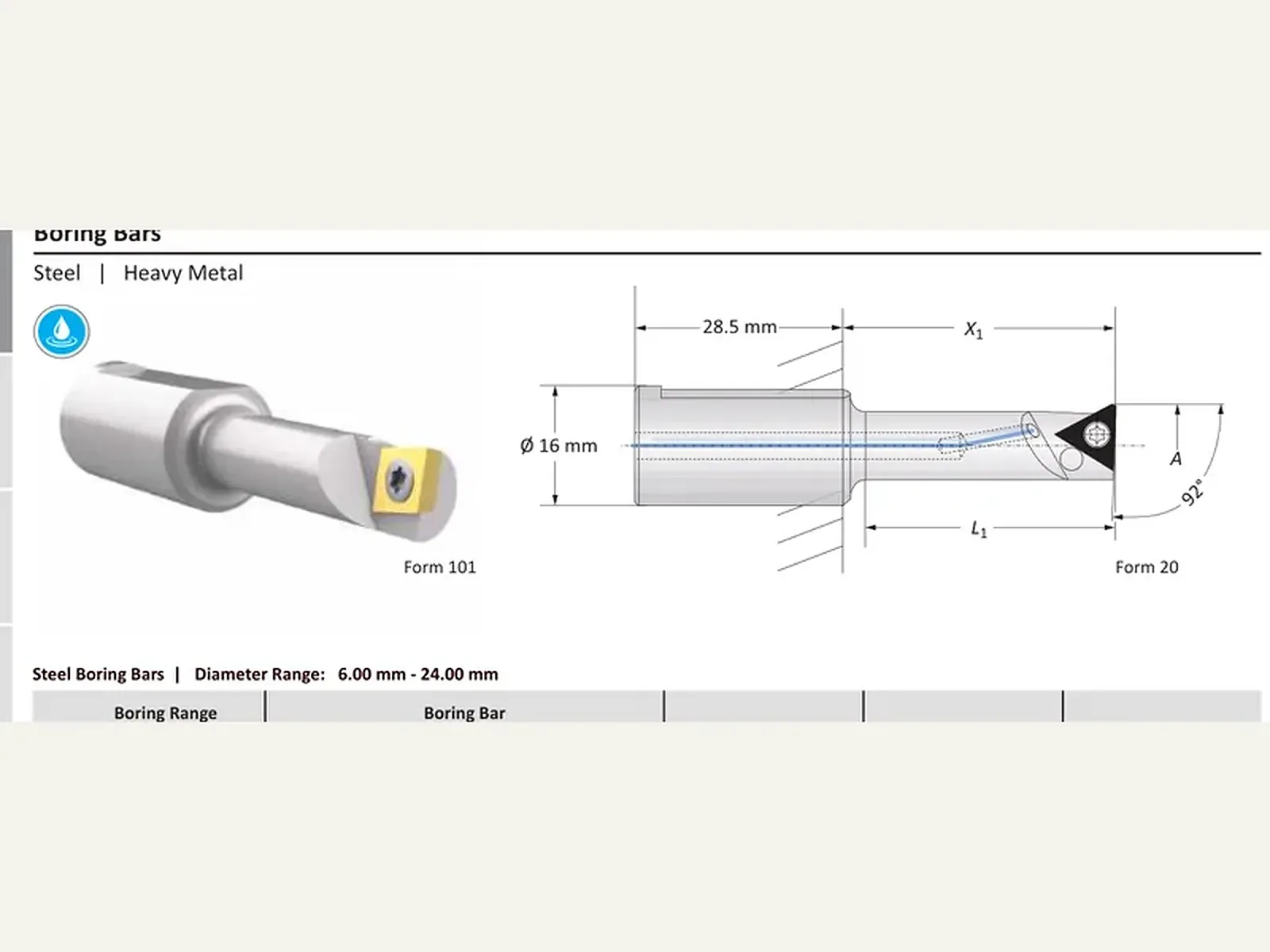

Форма 101
5 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Диапазон растачивания, мм | Расточная оправка | ||||
|---|---|---|---|---|---|
| A, мм | X1, мм | L1, мм | Масса, кг | Форма пластины | Артикул |
| 6.00 - 10.00 | 22.00 - 32.00 | 20.00 | 0.04 (кг) | 211* | 450026 Заказать |
| 10.00 - 16.00 | 35.00 - 45.00 | 33.00 | 0.06 (кг) | 101 | 450027 Заказать |
| 10.00 - 16.00 | 35.00 - 45.00 | 33.00 | 0.06 (кг) | 20* | 450038 Заказать |
| 16.00 - 24.00 | 60.00 - 70.00 | 58.00 | 0.10 (кг) | 101 | 450028 Заказать |
| 16.00 - 24.00 | 60.00 - 70.00 | 58.00 | 0.10 (кг) | 20* | 450039 Заказать |
Принадлежности
2 строкиРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
