Обозначения на эскизе

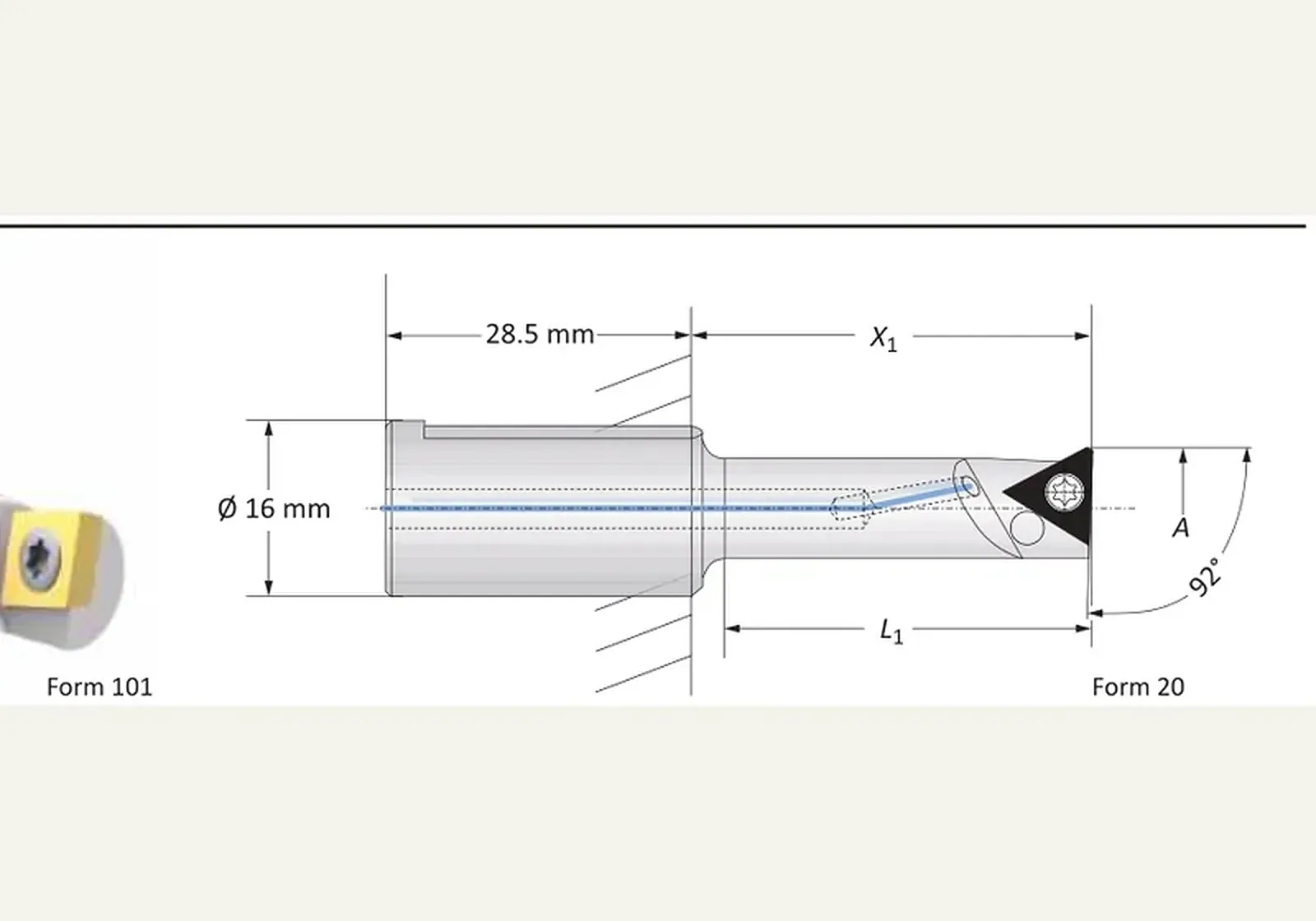

Буквы на эскизе совпадают с обозначениями в таблице размеров.
Форма 101 24.00-40.00 40.00-65.00 DIN ISO 1832 · 450039
Форма 101 24.00-40.00 40.00-65.00 · 450039. A — 16.00 - 24.00 мм.
Линейка — Prime Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от114 400 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Prime Bore
Назначение
Форма 101 24.00-40.00 40.00-65.00 · 450039 — сменная пластина для PrimeBore. Конус шпинделя и соединение MVS к пластине не относятся.
Принцип работы и конструкция
Пластину подбирают по обозначению DIN ISO 1832 и группе обрабатываемого материала ISO 513.
Технические параметры
A — 16.00 - 24.00 мм; X1 — 60.00 - 70.00 мм; L1 — 58.00 мм; Масса — 0.10 кг; Форма пластины — 20*; Расточная головка — 450001.
Соответствие стандартам
Сменная пластина обозначается по DIN ISO 1832. Конус шпинделя и соединение MVS к пластине не относятся.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017. Группа обрабатываемого материала — ISO 513 (P, M, K, N, S, H).
Применение и подбор
В запросе указывают артикул 450039, обозначение по DIN ISO 1832 и группу обрабатываемого материала ISO 513.
Размеры этой позиции
- A
- 16.00 - 24.00 мм
- X1
- 60.00 - 70.00 мм
- L1
- 58.00 мм
- Масса
- 0.10 кг
- Форма пластины
- 20*
- Расточная головка
- 450001
- Диапазон растачивания
- 24.00 - 40.00 40.00 - 65.00 мм
- Корпус с зубчатой кассетой
- 450021
- Зубчатая кассета
- 450024
- Раздел доставки
- 450125
- Сервисный ключ
- 003195 (s4) 515451 (T6) 515453 (T7)
Краткие факты
- Артикул
- 450039
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
- Лист
- Форма 101
Примечания
от114 400 ₽(НДС 22% включён)
Раздел каталога: Форма 101
