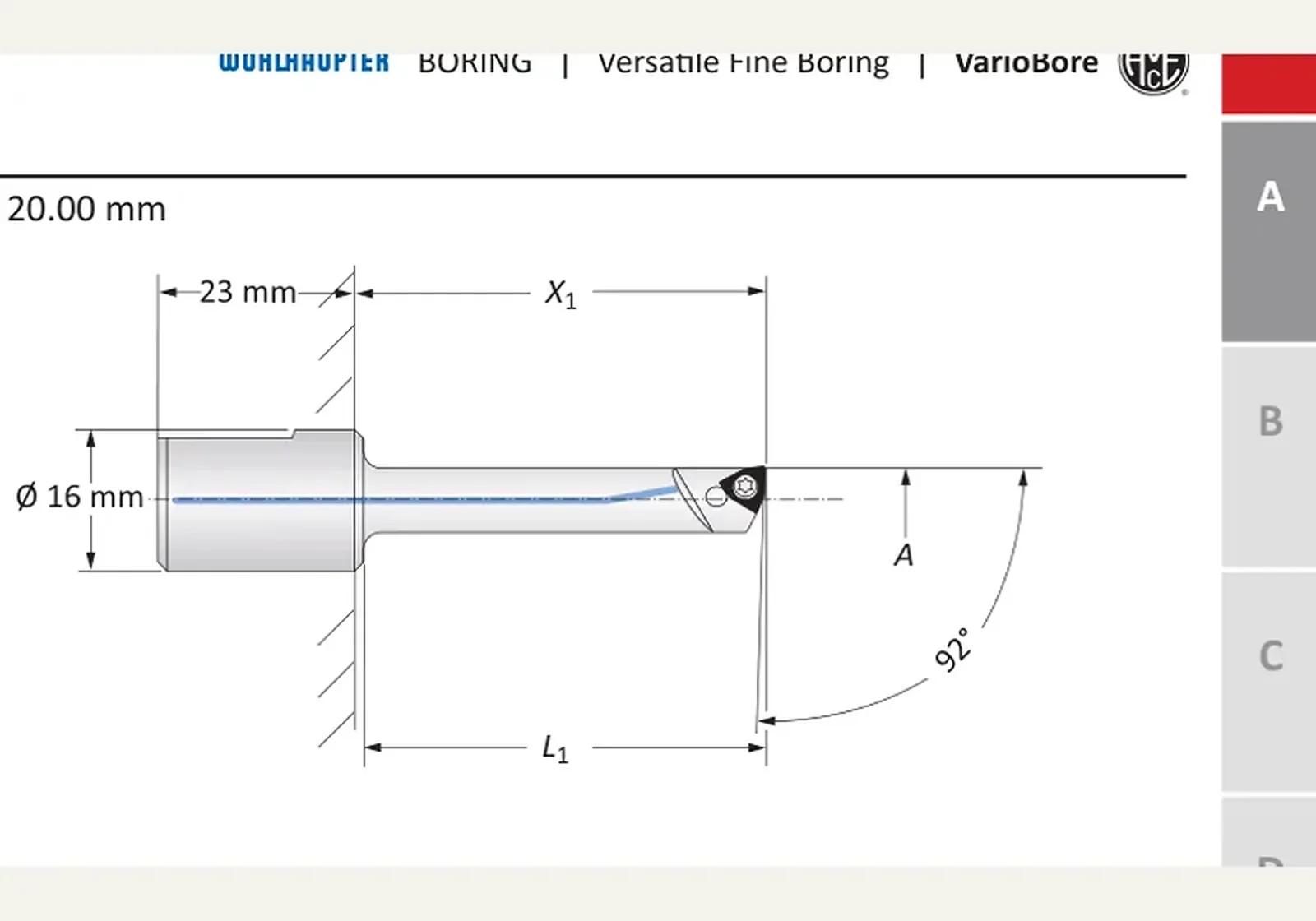

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Тяжёлый сплав · 218072
Тяжёлый сплав · 218072. A — 8.00 - 10.00 мм.
Линейка — Vario Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от312 700 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Vario Bore
Назначение
Тяжёлый сплав · 218072 — расточная оправка VarioBore. Указание 10×D относится только к модулю NOVITECH, не к этой оправке.
Принцип работы и конструкция
Оправка задаёт вылет режущей кромки чистовой головки. 10×D относится только к модулю NOVITECH, если иное не указано в таблице этой позиции.
Технические параметры
A — 8.00 - 10.00 мм; X1 — 45.00 мм; L1 — 42.00 мм; Масса — 0.09 кг; Форма пластины — 211*; Раздел — Универсальное чистовое растачивание.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 218072, вылет X1 45.00 мм, форма пластины 211*, A 8.00 - 10.00 мм.
Размеры этой позиции
- A
- 8.00 - 10.00 мм
- X1
- 45.00 мм
- L1
- 42.00 мм
- Масса
- 0.09 кг
- Форма пластины
- 211*
Краткие факты
- Артикул
- 218072
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
- Лист
- Тяжёлый сплав
Примечания
от312 700 ₽(НДС 22% включён)
Раздел каталога: Тяжёлый сплав
