Твёрдый сплав · стр. 47
Универсальное чистовое растачивание

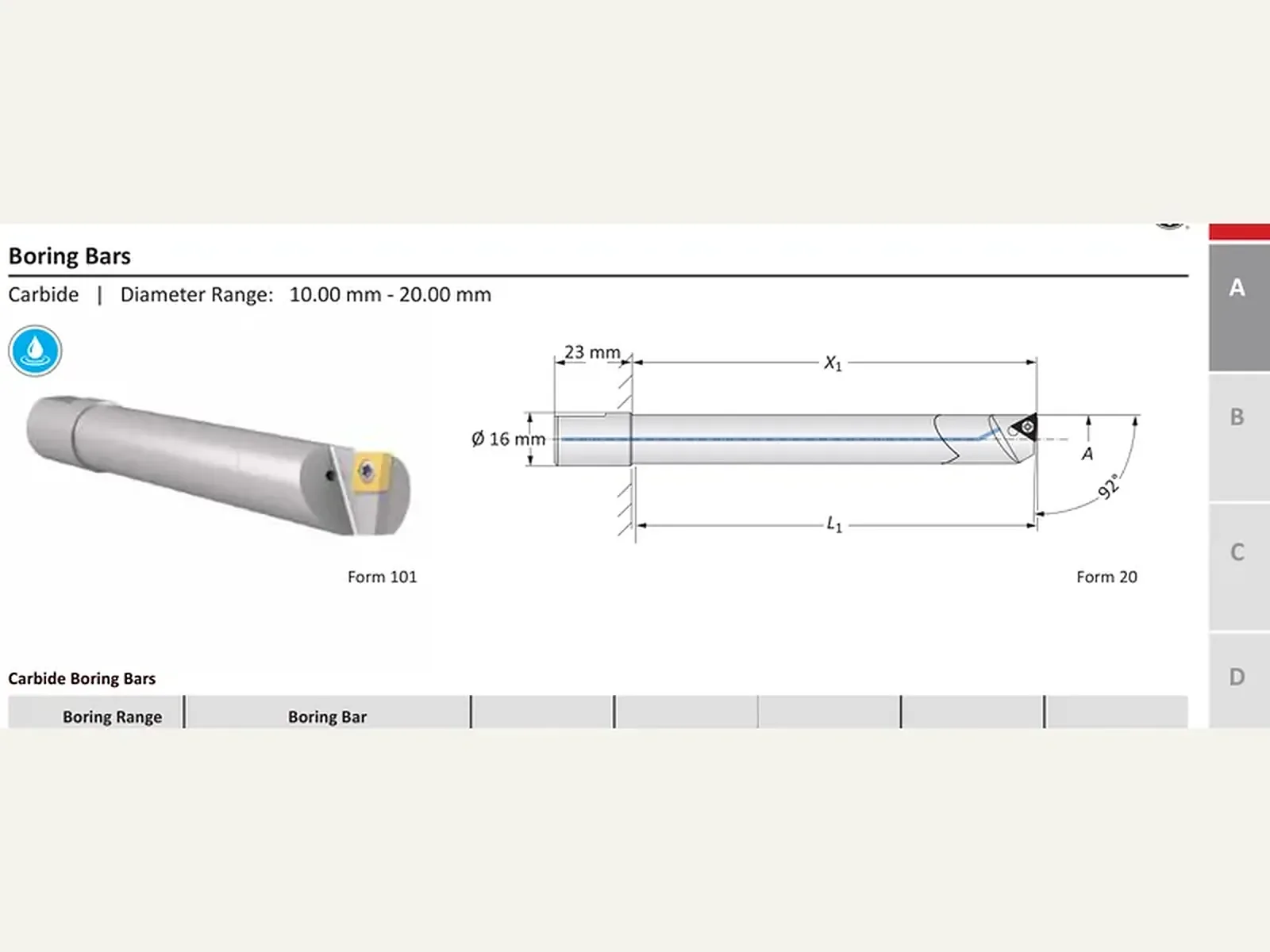

Твёрдый сплав. Ø 10,00–20,00 мм: форма 101.
Назначение
Твёрдый сплав — узел линейки PrimeBore, не расточная головка. В таблице — артикулы этого листа.
Принцип работы и конструкция
PrimeBore — аналоговое исполнение: нониусная шкала с ценой деления 0,002 мм по диаметру, соединение MVS. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Форма 101; вылет X1 52,00–120,00 мм; шаг настройки: нониусная шкала 0,002 мм по диаметру; масса 0,07–0,33 кг.
Соответствие стандартам
Сменная пластина обозначается по DIN ISO 1832. Конус шпинделя и соединение MVS к пластине не относятся.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017. Группа обрабатываемого материала — ISO 513 (P, M, K, N, S, H).
Применение и подбор
В запросе указывают артикул из таблицы, обозначение DIN ISO 1832 и группу материала ISO 513.
Твёрдый сплав
8 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Диапазон растачивания, мм | Расточная оправка | ||||||
|---|---|---|---|---|---|---|---|
| A, мм | X1, мм | L1, мм | Масса, кг | Форма пластины | Артикул | Форма пластины | Артикул |
| 10.00 - 12.00 | 55.00 | 52.00 | 0.07 (кг) | 101 | 218042 | 20* | 218037 Заказать |
| 10.00 - 12.00 | 75.00 | 72.00 | 0.09 (кг) | 101 | 218032 | 20* | 218029 Заказать |
| 12.00 - 14.00 | 70.00 | 67.00 | 0.10 (кг) | 101 | 218043 | 20* | 218038 Заказать |
| 12.00 - 14.00 | 90.00 | 87.00 | 0.15 (кг) | 101 | 218033 | 20* | 218030 Заказать |
| 14.00 - 16.00 | 75.00 | 72.00 | 0.16 (кг) | 101 | 218044 | 20* | 218039 Заказать |
| 14.00 - 16.00 | 100.00 | 97.00 | 0.20 (кг) | 101 | 218045 | 20* | 218040 Заказать |
| 16.00 - 20.00 | 90.00 | 87.00 | 0.26 (кг) | 101 | 218046 | 20* | 218041 Заказать |
| 16.00 - 20.00 | 120.00 | 117.00 | 0.33 (кг) | 101 | 218034 | 20* | 218031 Заказать |
