Расточная головка 248 · стр. 38
Универсальное чистовое растачивание

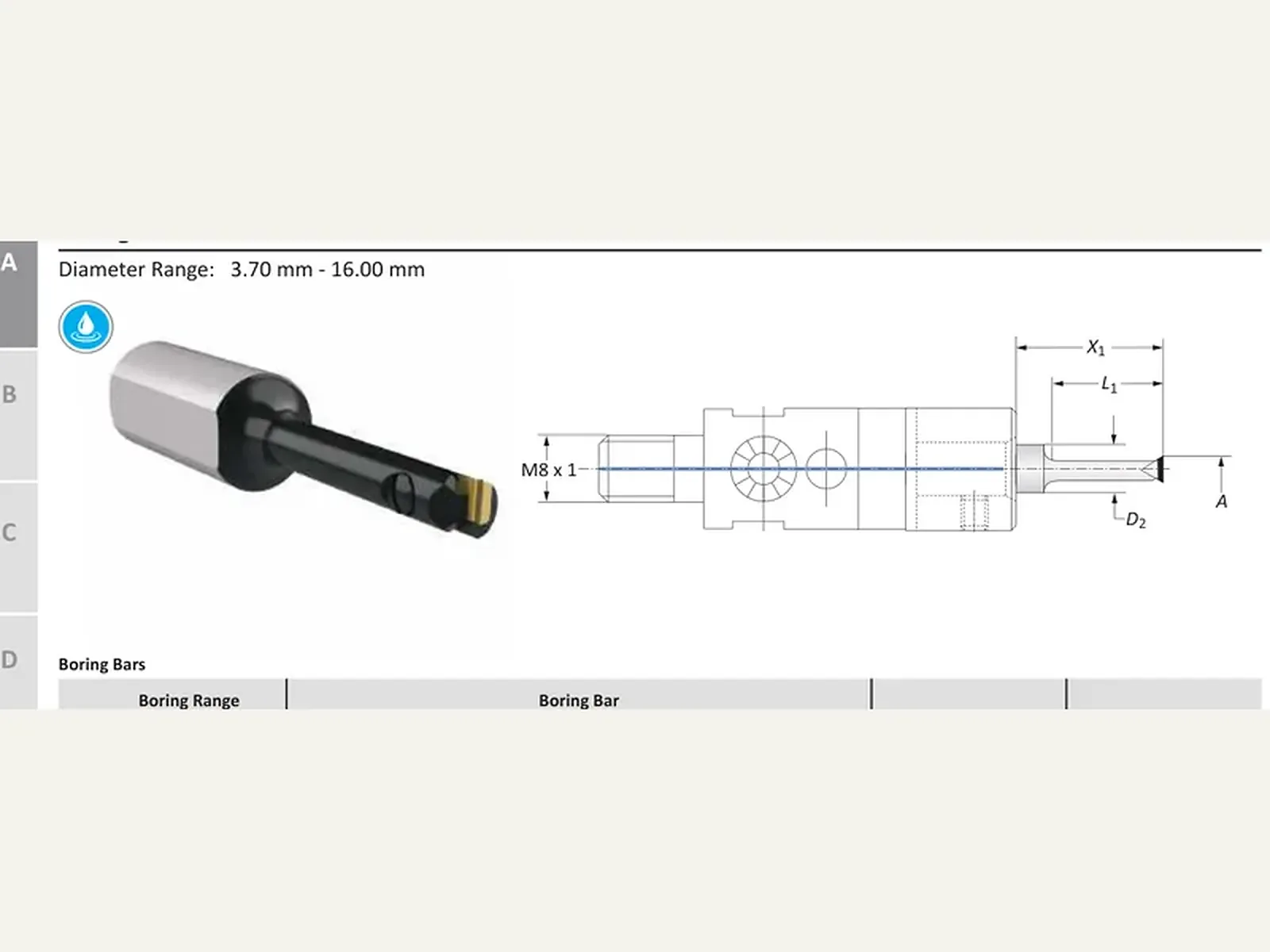

Расточная головка 248. Ø 3,70–16,00 мм: форма 101.
Назначение
Чистовое растачивание неглубоких отверстий Ø 3,00–30,20 мм при цилиндрической посадке M8×1 вместо соединения MVS на корпусе. Цена деления шкалы 0,01 мм грубее нониуса 0,002 мм линеек VarioBore и PrimeBore. Цилиндрический хвостовик допускает регулировку длины (вылета) до 10×D по каталогу. Наращивание вылета сборки 10×D относится только к модулю NOVITECH, не к пределу вылета этой головки.
Принцип работы и конструкция
Головка 248 несёт цилиндрический хвостовик M8×1; соединение MVS — на переходнике 248, конус шпинделя — на мастер-хвостовике. Цена деления шкалы 0,01 мм по диаметру.
Технические параметры
Форма 101; диаметр 18,00–23,00 мм; вылет X1 18,00–50,00 мм; шаг настройки: нониусная шкала 0,002 мм по диаметру.
Соответствие стандартам
На корпусе 248 конуса шпинделя нет: цилиндрический хвостовик M8×1, в цепочку MVS головка входит через переходник 248. Предельная частота вращения — ISO 15641.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул из таблицы, диаметр D1 и тип хвостовика (M8×1 или переходник 248).
Расточная головка 248
10 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| A, мм | D2, мм | X1, мм | L1, мм | Форма пластины | Артикул |
|---|---|---|---|---|---|
| 3.70 - 5.00 | 8.00 | 20.80 | 18.00 | 325* | 218074 Заказать |
| 4.90 - 6.00 | 8.00 | 26.00 | 23.00 | 47* | 218075 Заказать |
| 5.90 - 8.00 | 8.00 | 27.00 | 25.00 | 211* | 218076 Заказать |
| 7.90 - 10.00 | 8.00 | 30.50 | 30.00 | 211* | 218077 Заказать |
| 9.90 - 12.00 | 8.00 | 35.00 | 35.00 | 20* | 218079 Заказать |
| 9.90 - 12.00 | 8.00 | 35.00 | 35.00 | 101 | 218082 Заказать |
| 11.90 - 14.00 | 10.00 | 45.00 | 45.00 | 20* | 218080 Заказать |
| 11.90 - 14.00 | 10.00 | 45.00 | 45.00 | 101 | 218083 Заказать |
| 13.90 - 16.00 | 10.00 | 50.00 | 50.00 | 20* | 218081 Заказать |
| 13.90 - 16.00 | 10.00 | 50.00 | 50.00 | 101 | 218084 Заказать |
Расточная головка 248 · 2
3 строкиРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
