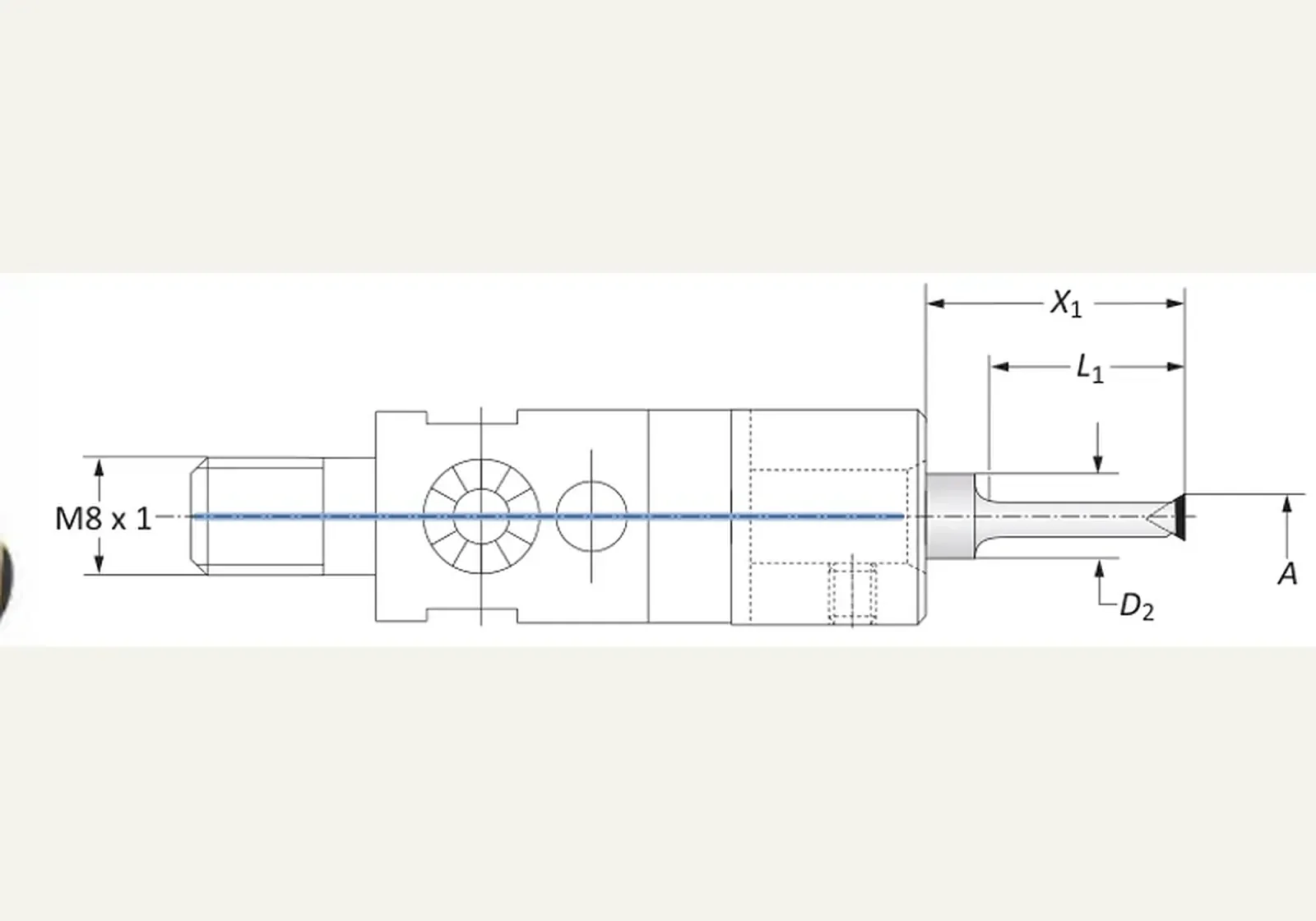

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Расточная головка 248 · 218080
Расточная головка 248 · 218080. A — 11.90 - 14.00 мм.
Линейка — Расточная головка 248. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от71 700 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Расточная головка 248
Назначение
Расточная головка 248 · 218080 — чистовая расточная головка 248.
Принцип работы и конструкция
Головка 248 несёт цилиндрический хвостовик M8×1; соединение MVS — на переходнике 248, конус шпинделя — на мастер-хвостовике. Цена деления шкалы 0,01 мм по диаметру.
Технические параметры
A — 11.90 - 14.00 мм; D2 — 10.00 мм; X1 — 45.00 мм; L1 — 45.00 мм; Форма пластины — 20*; Раздел — Универсальное чистовое растачивание.
Соответствие стандартам
На корпусе 248 конуса шпинделя нет: цилиндрический хвостовик M8×1, в цепочку MVS головка входит через переходник 248. Предельная частота вращения — ISO 15641.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 218080, диаметр D1 и тип хвостовика M8×1 (переходник 248 вводит оправку в цепочку MVS).
Размеры этой позиции
- A
- 11.90 - 14.00 мм
- D2
- 10.00 мм
- X1
- 45.00 мм
- L1
- 45.00 мм
- Форма пластины
- 20*
Краткие факты
- Артикул
- 218080
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
Примечания
от71 700 ₽(НДС 22% включён)
Раздел каталога: Расточная головка 248
