Форма 211 — кермет / твёрдый сплав каталога Wohlhaupter

Форма 211 — кермет / твёрдый сплав · стр. 240

Сменные пластины

Пластины · Формы

Геометрии 121, 650

Форма 211 — кермет / твёрдый сплав

Назначение

Матрица сменных пластин формы 211: артикул Wohlhaupter, обозначение DIN ISO 1832, геометрия и марки. Марки на листе: WHC05, WHC111, WHC114, WHC136, WHC164, WHC18, WHC19, WHC79, WHC98, WHT10, WHT12, WHT32, WTC15, WTC121, WHW01, WHW16.

Принцип работы и конструкция

Колонки матрицы: радиус, геометрия, артикул, код DIN ISO 1832, индекс и марки. Область применения марки — по символам в ячейке; группа материала — по ГОСТ Р ИСО 513-2019.

Технические параметры

Характерный размер формы и перечень геометрий — в таблице этого листа.

Соответствие стандартам

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Применение и подбор

Выбирают радиус и геометрию, затем марку под группу обрабатываемого материала. В запросе: артикул Wohlhaupter, обозначение DIN ISO 1832, группа материала.

Геометрии 121, 650

Геометрия 121 · отдельный crop на диске отсутствует.

Геометрия 650 · 650 Геометрия · sketch/240-1.webp

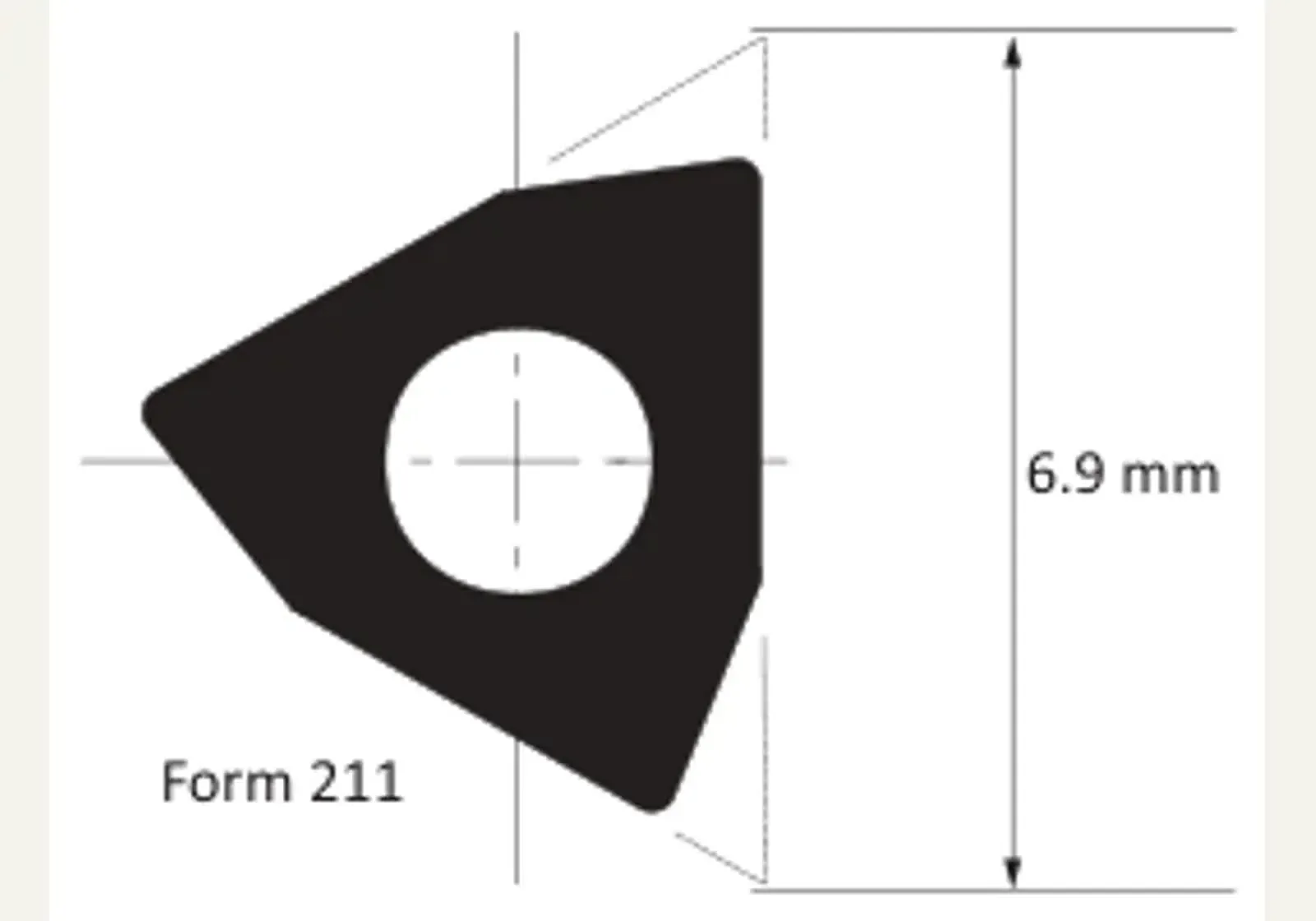

Форма 211 · 6.9 мм · Единственный dim-sketch 6.9 мм (владелец типа на 240)

Геометрии 121 / 650 · кермет / твёрдый сплав

4 строки

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Геометрии 121 / 650 · кермет / твёрдый сплав. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
						Кермет					Твёрдый сплав
						Без покрытия			С покрытием		Без покрытия		С покрытием
P · Сталь							▼▼▼						▼▼▼		▼▼▼			▼▼▼		▼▼▼
M · Нержавеющая													▽▽▽		▼▼▼			▼▼▼		▼▼▼
K · Чугун							▽▽▽				▽▽▽		▼▼▼		▽▽▽			▼▼▼		▽▽▽
N · Цветмет							▽▽▽				▼▼▼			▼▼▼
S · Титан / жаропрочные											▽▽▽		▽▽▽		▼▼▼			▼▼▼		▼▼▼
H · Закалённые																		▼▼▼
Радиус, мм	Радиус, дюйм	Геометрия	Артикул	Код ISO	№ индекса	WHT10	WHT12	WHT32	WTC15	WTC121	WHW01	WHW16	WHC05	WHC18	WHC19	WHC79	WHC98	WHC111	WHC114	WHC136	WHC164
0.10	0.004	121	F21101GN121 Заказать	WBGX020101	397675										⊗			⦵
0.20	0.008	121	F21102GN121 Заказать	WBGX020102	397676										⊗			⦵
0.10	0.004	650	F21101GL650 Заказать	WBGX020101	097755		●				●		●	●						⦵
0.20	0.008	650	F21102GL650 Заказать	WBGX020102	097454		●				●		●							⦵

Принадлежности

1 строка

Принадлежности · Форма 211. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
Форма пластины	Винт с потайной головкой	Динамометрический ключ	Сервисный ключ	Момент	Размер ключа
211	215377 M2 x 0.4 x 4	415507	115537	0.6 Н·м	T6

Условные обозначения

Условные обозначения
Символ	Значение
●	Хорошо — основная область
○	Хорошо — расширенная область
⦵	Средне — основная область
⊝	Средне — расширенная область
⊗	Тяжело — основная область
⊛	Тяжело — расширенная область

Тип пластины

Тип пластины
Символ	Значение
▼	Черновая — основная область
▽	Черновая — расширенная область
▼▼	Универсальная — основная область
▽▽	Универсальная — расширенная область
▼▼▼	Чистовая — основная область
▽▽▽	Чистовая — расширенная область
