Код формы Wohlhaupter — не DIN ISO 1832. DIN ISO 1832
Номенклатура пластин Wohlhaupter · стр. 228
Сменные пластины
Пластины · Номенклатура
Расшифровка кода Wohlhaupter и обозначения DIN ISO 1832: форма, радиус, допуск, направление и геометрия.
Назначение
Заводской F-код идентифицирует пластину в каталоге и не заменяет международное обозначение DIN ISO 1832.
Принцип работы и конструкция
Позиции кода: форма посадки, радиус при вершине, допуск, направление L/N/R, геометрия стружколома. Код ISO в той же строке матрицы дополняет F-код.
Технические параметры
Радиус в матрицах артикулов приводят в миллиметрах и дюймах.
Соответствие стандартам
Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.
Применение и подбор
В запросе указывают артикул Wohlhaupter и обозначение DIN ISO 1832; индекс строки заказом не является.
Тип пластины
6 строкПолная сетка номенклатуры Wohlhaupter. Пустые ячейки не заполняются.
| Символ | Тип пластины |
|---|---|
| ▼ | Черновая · основная |
| ▽ | Черновая · расширенная |
| ▼▼ | Универсальная — основное применение |
| ▽▽ | Универсальная — расширенное применение |
| ▼▼▼ | Чистовая · основная |
| ▽▽▽ | Чистовая · расширенная |
Условия обработки
6 строкПолная сетка номенклатуры Wohlhaupter. Пустые ячейки не заполняются.
| Символ | Условия обработки |
|---|---|
| ● | Хорошие условия · основная |
| ○ | Хорошие условия · расширенная |
| ⦵ | Средние условия · основная |
| ⊝ | Средние условия · расширенная |
| ⊗ | Тяжёлые условия · основная |
| ⊛ | Тяжёлые условия · расширенная |
Марки пластин Wohlhaupter
8 строкПолная сетка номенклатуры Wohlhaupter. Пустые ячейки не заполняются.
| Символ | Марки Wohlhaupter |
|---|---|
| WHW | Твёрдый сплав без покрытия (HW) |
| WHC | Твёрдый сплав с покрытием (HC) |
| WHT | Кермет без покрытия (HT) |
| WTC | Кермет с покрытием (TC) |
| WCN | Керамика (CN) |
| WBN | Кубический нитрид бора CBN (BN) |
| WBC | CBN с покрытием (BC) |
| PCD | Поликристаллический алмаз PCD (DP) |

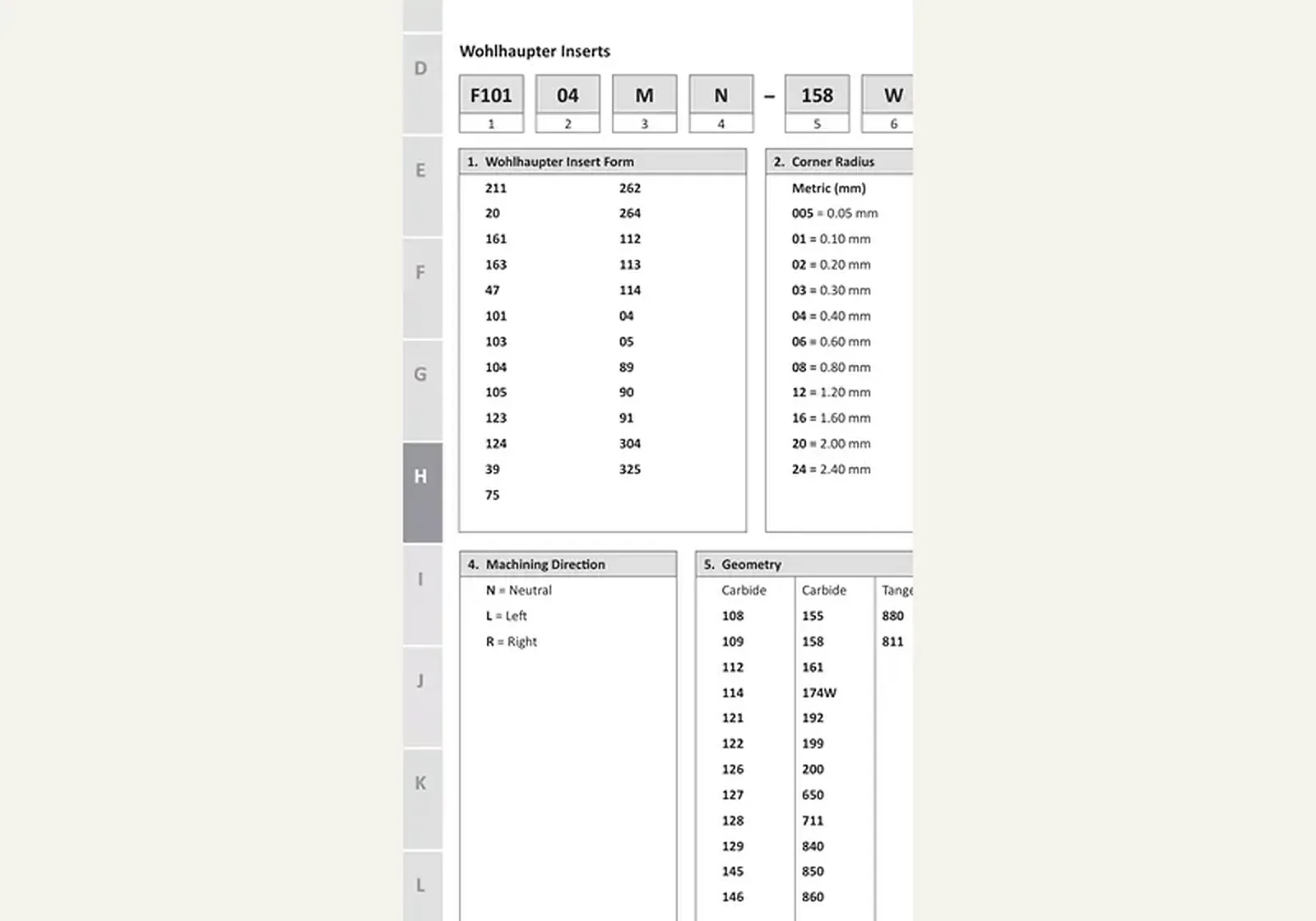

Пример кода Wohlhaupter
1 строкаПолная сетка номенклатуры Wohlhaupter. Пустые ячейки не заполняются.
| 1 | 2 | 3 | 4 | – | 5 | 6 | 7 |
|---|---|---|---|---|---|---|---|
| F101 | 04 | M | N | - | 158 | W | D |
1. Форма
13 строкПолная сетка номенклатуры Wohlhaupter. Пустые ячейки не заполняются.
| Форма | Форма |
|---|---|
| 211 | 262 |
| 20 | 264 |
| 161 | 112 |
| 163 | 113 |
| 47 | 114 |
| 101 | 04 |
| 103 | 05 |
| 104 | 89 |
| 105 | 90 |
| 123 | 91 |
| 124 | 304 |
| 39 | 325 |
| 75 |
2. Радиус при вершине
11 строкПолная сетка номенклатуры Wohlhaupter. Пустые ячейки не заполняются.
| Метрические, мм |
|---|
| 005 = 0.05 мм |
| 01 = 0.10 мм |
| 02 = 0.20 мм |
| 03 = 0.30 мм |
| 04 = 0.40 мм |
| 06 = 0.60 мм |
| 08 = 0.80 мм |
| 12 = 1.20 мм |
| 16 = 1.60 мм |
| 20 = 2.00 мм |
| 24 = 2.40 мм |
3. Группа допуска
4 строкиПолная сетка номенклатуры Wohlhaupter. Пустые ячейки не заполняются.
| Код | Длина режущей кромки | IC | Толщина |
|---|---|---|---|
| G | ±0.025 | ±0.025 | ±0.13 |
| M | ±0.08–0.15* | ±0.05–0.10* | ±0.13 |
| F | ±0.013 | ±0.005 | ±0.025 |
| C | ±0.13 | ±0.025 | ±0.025 |

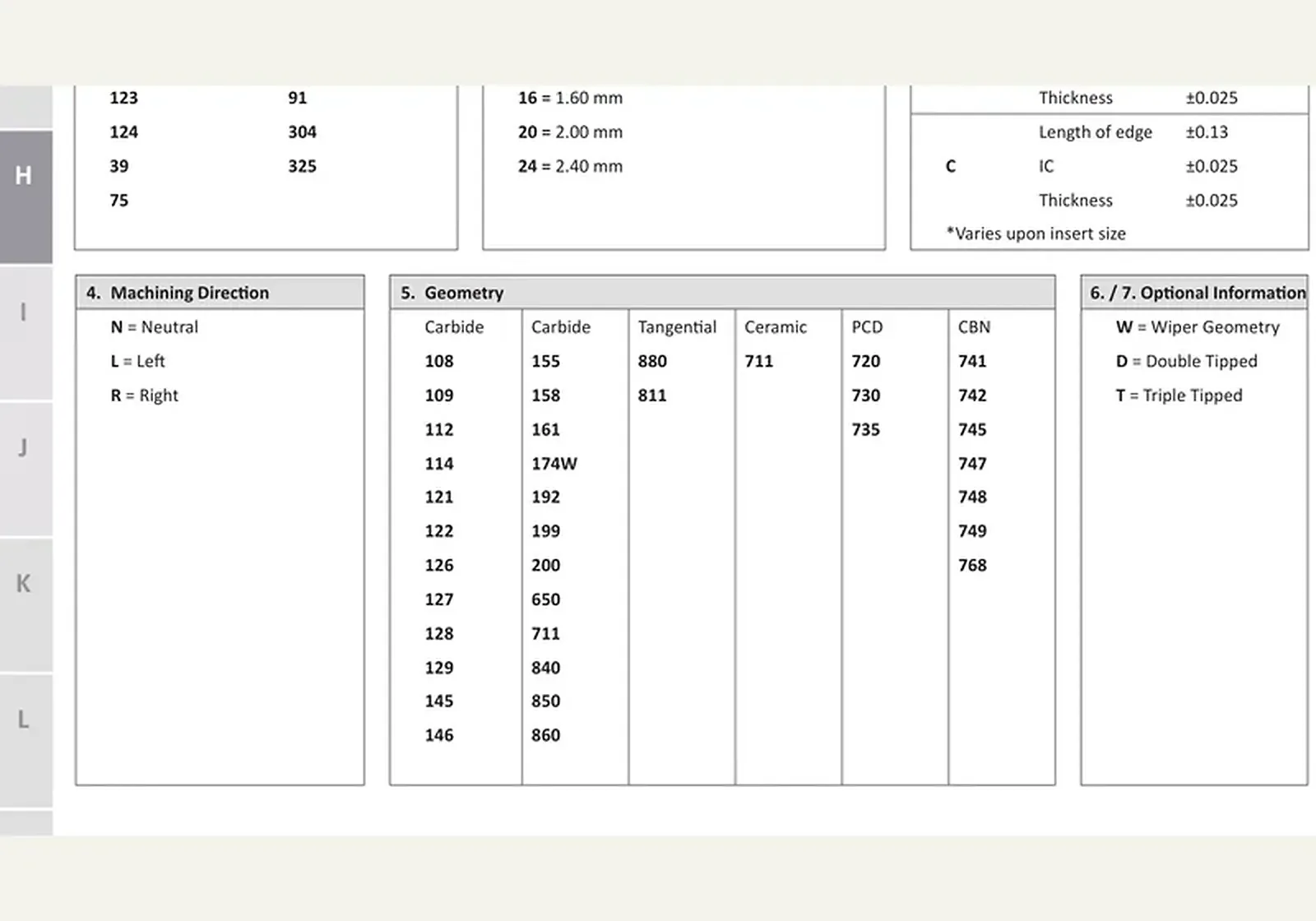

4. Направление обработки
3 строкиПолная сетка номенклатуры Wohlhaupter. Пустые ячейки не заполняются.
| Код | Значение |
|---|---|
| N | Нейтральная |
| L | Левая |
| R | Правая |
5. Геометрия
12 строкПолная сетка номенклатуры Wohlhaupter. Пустые ячейки не заполняются.
| Твёрдый сплав | Твёрдый сплав | Тангенциальные | Керамика | PCD | CBN |
|---|---|---|---|---|---|
| 108 | 155 | 880 | 711 | 720 | 741 |
| 109 | 158 | 811 | 730 | 742 | |
| 112 | 161 | 735 | 745 | ||
| 114 | 174W | 747 | |||
| 121 | 192 | 748 | |||
| 122 | 199 | 749 | |||
| 126 | 200 | 768 | |||
| 127 | 650 | ||||
| 128 | 711 | ||||
| 129 | 840 | ||||
| 145 | 850 | ||||
| 146 | 860 |

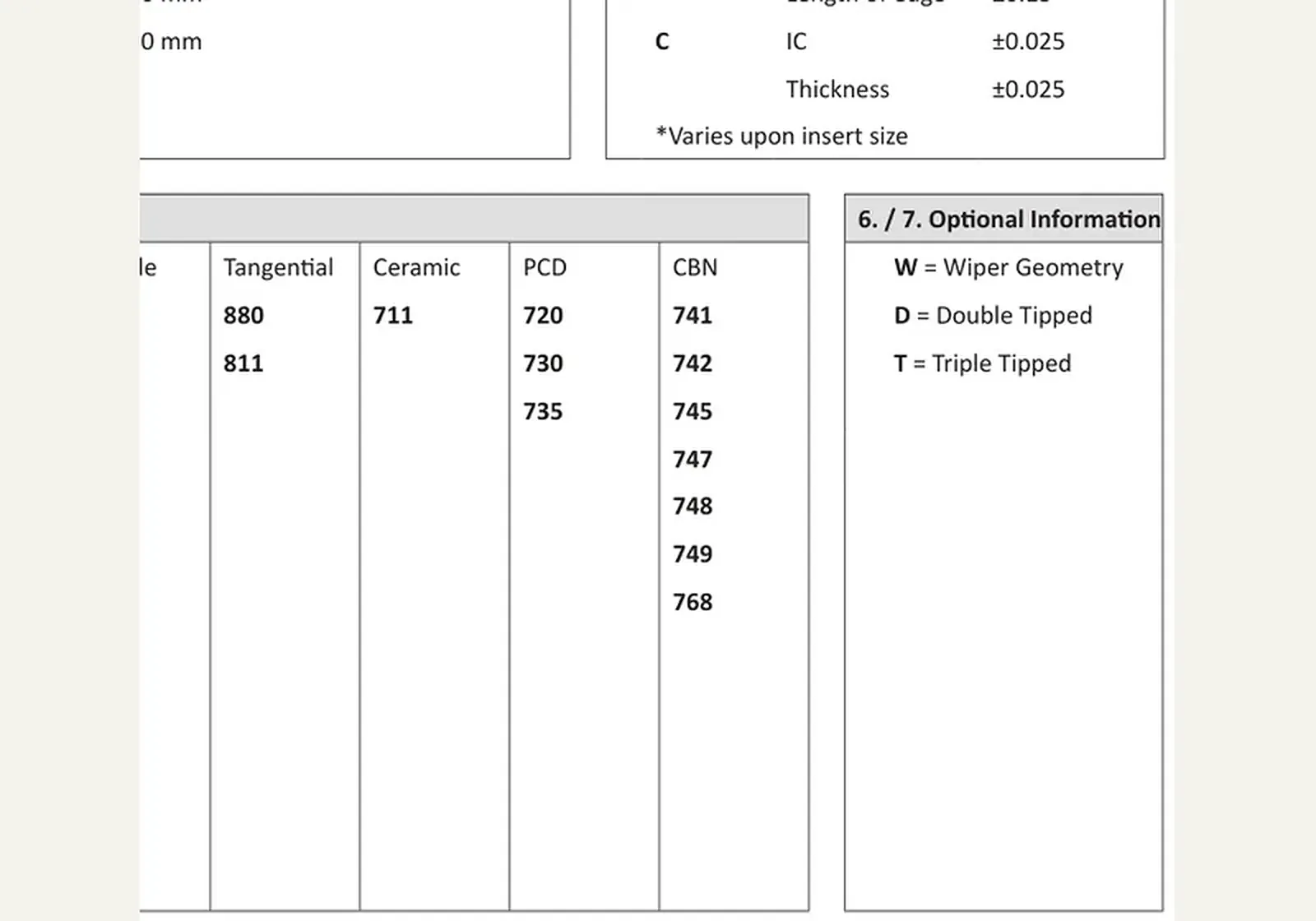

6. / 7. Доп. сведения
3 строкиПолная сетка номенклатуры Wohlhaupter. Пустые ячейки не заполняются.
| Код | Значение |
|---|---|
| W | Wiper-геометрия |
| D | Двухлезвийная |
| T | Трёхвершинная |
