Форма 20 — кермет/твёрдый · стр. 242

Сменные пластины

Пластины · Формы

Форма 20 — кермет/твёрдый

Назначение

Матрица сменных пластин формы 20: артикул Wohlhaupter, обозначение DIN ISO 1832, геометрия и марки. Марки на листе: WHC05, WHC111, WHC114, WHC136, WHC18, WHC19, WHC79, WHC98, WHT10, WHT12, WHT32, WTC15, WTC121, WHW01, WHW16.

Принцип работы и конструкция

Колонки матрицы: радиус, геометрия, артикул, код DIN ISO 1832, индекс и марки. Область применения марки — по символам в ячейке; группа материала — по ГОСТ Р ИСО 513-2019.

Технические параметры

Характерный размер формы и перечень геометрий — в таблице этого листа.

Соответствие стандартам

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Применение и подбор

Выбирают радиус и геометрию, затем марку под группу обрабатываемого материала. В запросе: артикул Wohlhaupter, обозначение DIN ISO 1832, группа материала.

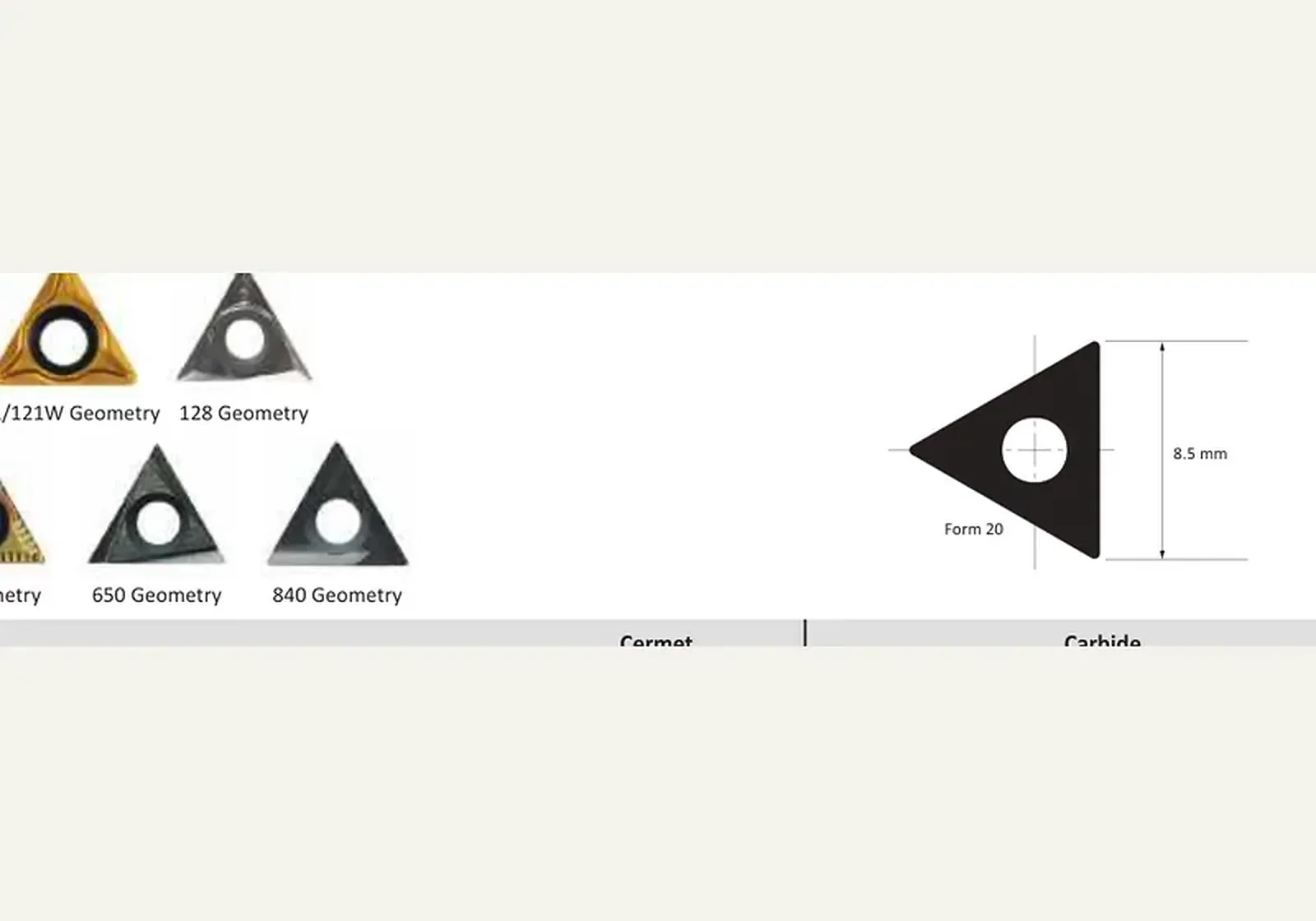

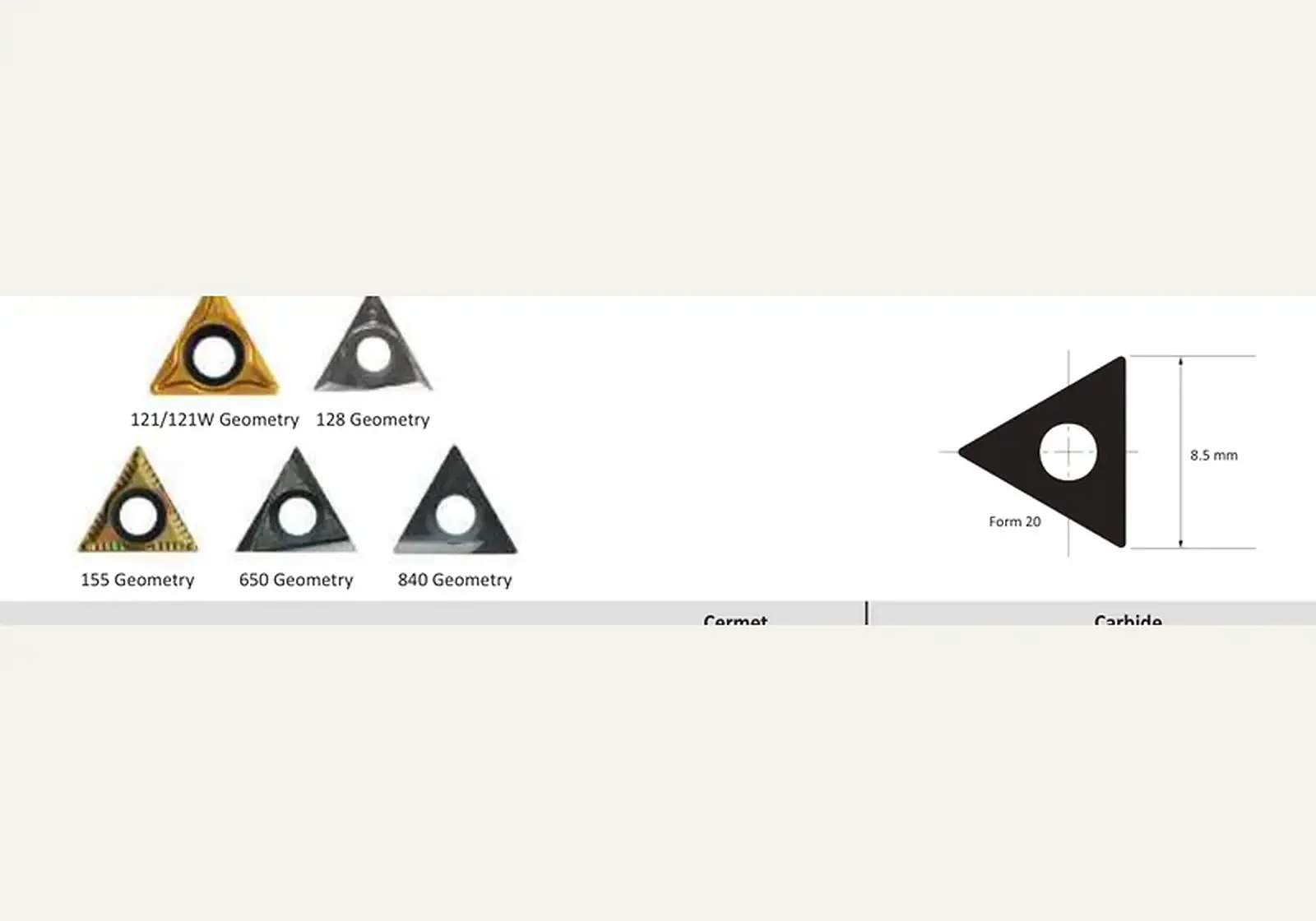

Геометрии

Кермет | твёрдый сплав

Подтип CBN/PCD — на Форма 20 — CBN/PCD.

Технические данные

Форма 20: 8.5 мм

Форма 20 · кермет / твёрдый сплав

Найти в таблице 16 строк

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Форма 20 · кермет / твёрдый сплав. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
						Кермет					Твёрдый сплав
						Без покрытия			С покрытием		Без покрытия		С покрытием
P Сталь							▼▼▼		▼▼▼	▼▼▼			▼▼▼		▼▼▼			▼▼▼		▼▼▼
M Нержавеющая									▽▽▽	▽▽▽			▽▽▽		▼▼▼			▼▼▼		▼▼▼
K Чугун							▽▽▽		▽▽▽		▽▽▽	▽▽▽	▼▼▼		▽▽▽			▼▼▼		▽▽▽
N Цветмет							▽▽▽				▼▼▼	▼▼▼		▼▼▼
S Титан											▽▽▽	▽▽▽	▽▽▽		▼▼▼			▼▼▼		▼▼▼
H Закалённые																		▼▼▼
Радиус, мм	Радиус, дюйм	Геометрия	Артикул	Код ISO	№ индекса	WHT10	WHT12	WHT32	WTC15	WTC121	WHW01	WHW16	WHC05	WHC18	WHC19	WHC79	WHC98	WHC111	WHC114	WHC136
0.10	0.004	121	F02001GN121 Заказать	TOGX080201	397672										⊗			⦵
0.20	0.008	121	F02002GN121 Заказать	TOGX080202	397673										⊗			⦵
0.40	0.016	121	F02004GN121 Заказать	TOGX080204	397674										⊗			⦵
0.20	0.008	121	F02002GX121W Заказать	TOGX080202	397916													⦵
0.40	0.016	121	F02004GX121W Заказать	TOGX080204	397917													⦵
0.10	0.004	128	F02001GN128 Заказать	TOGX080201	297473							●	●
0.20	0.008	128	F02002GN128 Заказать	TOGX080202	297541							●	●	●
0.40	0.016	128	F02004GN128 Заказать	TOGX080204	297542							●	●	●
0.20	0.008	155	F02002MN155 Заказать	TOMX080202	397688				⦵
0.40	0.016	155	F02004MN155 Заказать	TOMX080204	397689				⦵
0.10	0.004	650	F02001GL650 Заказать	TOGX080201	097153		●			⦵	●		●							⦵
0.20	0.008	650	F02002GL650 Заказать	TOGX080202	097546		●			⦵	●		●							⦵
0.30	0.012	650	F02003GL650 Заказать	TOGX080203	097154						●		●							⦵
0.40	0.016	650	F02004GL650 Заказать	TOGX080204	097599		●			⦵	●		●							⦵
0.80	0.031	650	F02008GL650 Заказать	TOGX080208	397764						●									⦵
0.20	0.008	840	F02002GR840 Заказать	TOGX080202	097701		●						●

Принадлежности

1 строка

Принадлежности · Технические данные. 0.9 Nm · T7 · винт 115535.
Форма пластины	Винт с потайной головкой	Динамометрический ключ	Сервисный ключ	Момент, Н·м	Размер ключа
20	115535 M2 x 0.4 x 5	415508	115591	0.9 Н·м	T7

Условные обозначения

6 строк

Условные обозначения
Символ	Условия обработки
●	Основная область применения — благоприятные условия
○	Расширенная область — благоприятные условия
⦵	Основная область применения — средние условия
⊝	Расширенная область — средние условия
⊗	Основная область применения — тяжёлые условия
⊛	Расширенная область — тяжёлые условия

Тип пластины

6 строк

Тип пластины
Символ	Тип пластины
▼	Черновая обработка — основная область
▽	Черновая обработка — расширенная область
▼▼	Универсальная обработка — основная область
▽▽	Универсальная обработка — расширенная область
▼▼▼	Чистовая обработка — основная область
▽▽▽	Чистовая обработка — расширенная область
