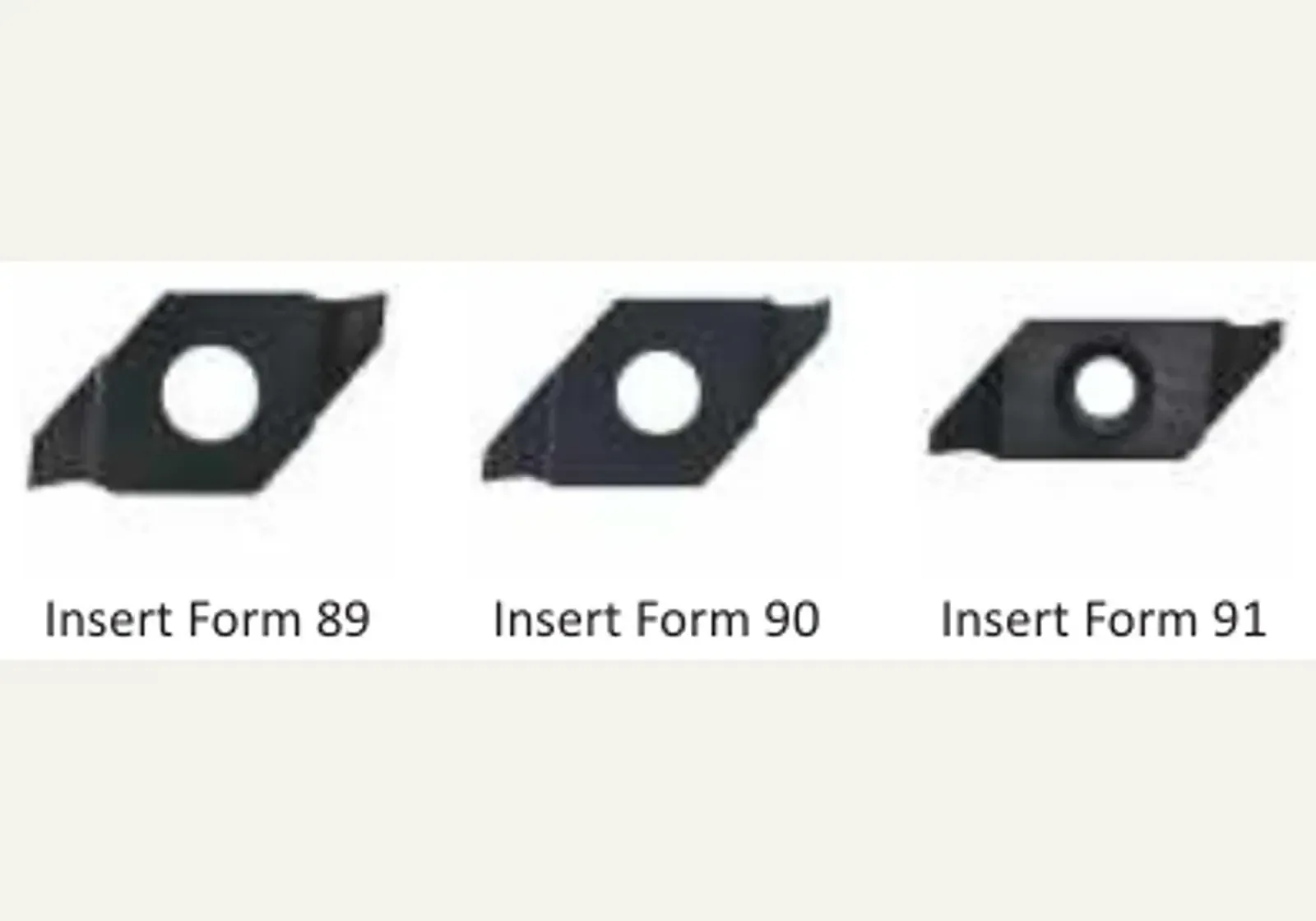

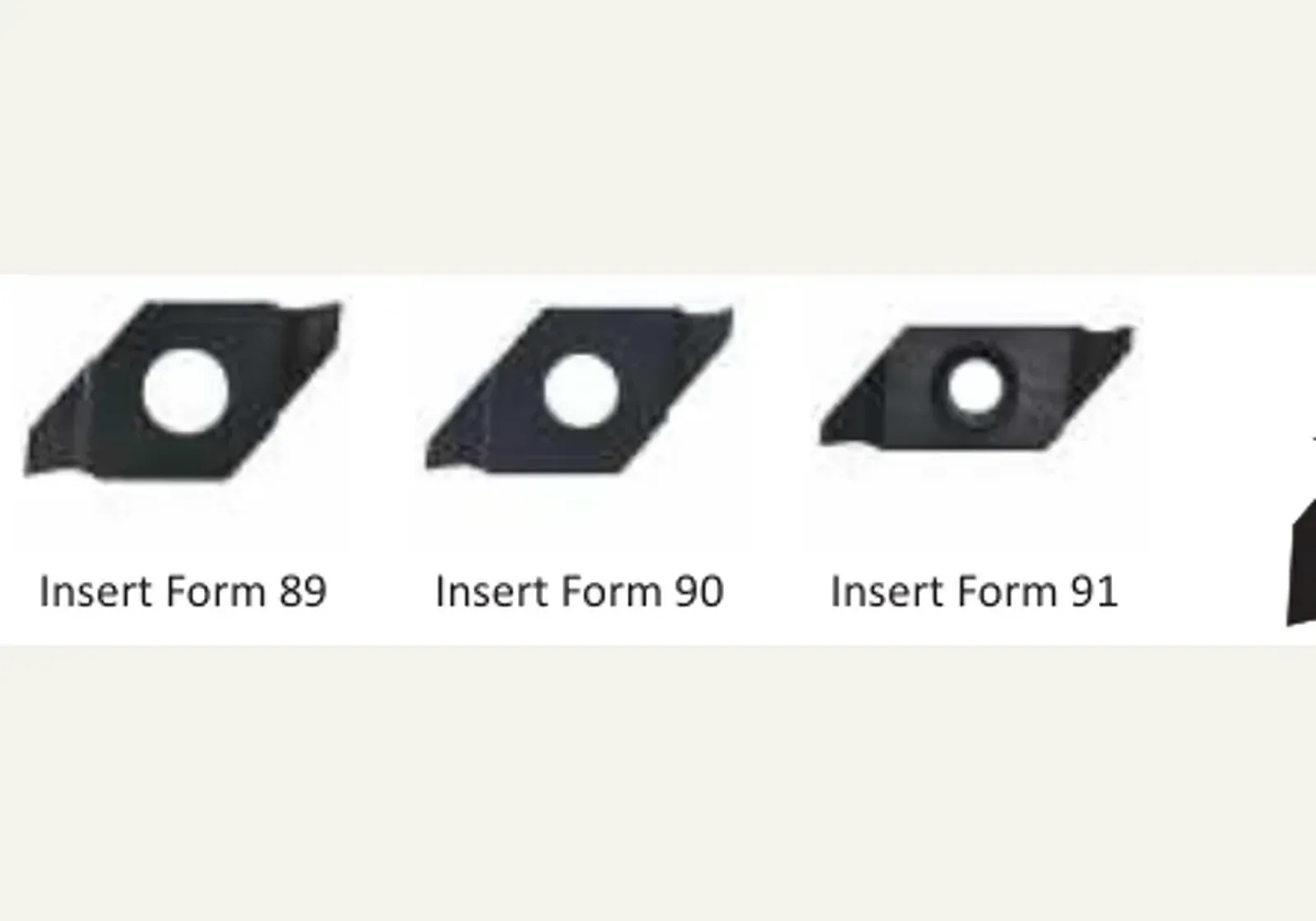

Канавочные формы 89, 90 и 91 — ширина кольца
Назначение
Матрица сменных пластин формы 89: артикул Wohlhaupter, обозначение DIN ISO 1832, геометрия и марки. Марки на листе: WHC05, WHC111, WHC114, WHC136, WHC164, WHC18, WHC19, WHC79, WHC98, WHW01, WHW16, WHW20.
Принцип работы и конструкция
Колонки матрицы: радиус, геометрия, артикул, код DIN ISO 1832, индекс и марки. Область применения марки — по символам в ячейке; группа материала — по ГОСТ Р ИСО 513-2019.
Технические параметры
Характерный размер формы и перечень геометрий — в таблице этого листа.
Соответствие стандартам
Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.
Применение и подбор
Выбирают радиус и геометрию, затем марку под группу обрабатываемого материала. В запросе: артикул Wohlhaupter, обозначение DIN ISO 1832, группа материала.
DIN ISO 1832Полосы материала — область применения ISO (буквы P–H (номер ISO не напечатан)), не DIN ISO 513.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 (система обозначений), не идентичен ISO 1832:2017 (карточка Росстандарта).
Канавочные формы 89, 90 и 91 — ширина кольца · стр. 256
Сменные пластины
Пластины · Формы
Маркировка оснастки на растре (chrome): 115676, 115802, 115531 — существующие карточки, без форка в.
Матрица · ширина кольца (формы 89 / 90 / 91)
11 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

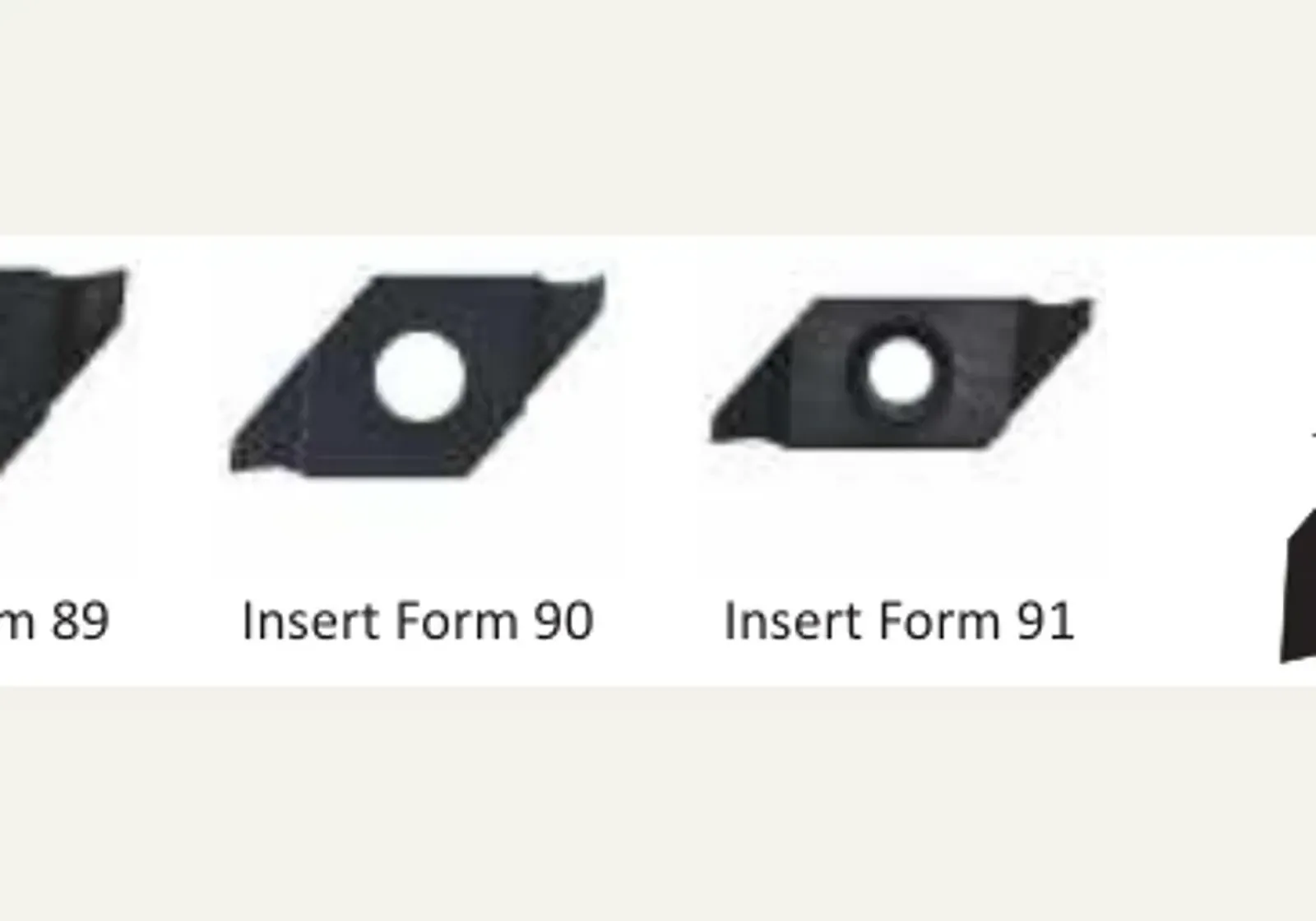

| Твёрдый сплав | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Без покрытия | С покрытием | ||||||||||||||||
| P Сталь | ▼▼ | ||||||||||||||||
| M Нержавеющая | ▽▽ | ||||||||||||||||
| K Чугун | ▽▽ | ▼▼ | |||||||||||||||
| N Цветмет | ▼▼ | ||||||||||||||||
| S Титан / жаропрочные | ▽▽ | ▼▼ | |||||||||||||||
| H Закалённые | |||||||||||||||||
| Форма пластины | B2 | Y | T1 | Ширина кольца, мм | Артикул | WHW01 | WHW16 | WHW20 | WHC05 | WHC18 | WHC19 | WHC79 | WHC98 | WHC111 | WHC114 | WHC136 | WHC164 |
| 89 | 1.24 | 13° | 1.30 | 1.00 | 097257 | ⦵ | ⦵ | Заказать | |||||||||
| 89 | 1.44 | 13° | 1.30 | 1.20 | 097258 | ⦵ | ⦵ | Заказать | |||||||||
| 89 | 1.74 | 13° | 1.50 | 1.50 | 097259 | ⦵ | ⦵ | Заказать | |||||||||
| 90 | 1.99 | 9° | 2.40 | 1.75 | 097256 | ⦵ | ⦵ | Заказать | |||||||||
| 90 | 2.29 | 9° | 2.40 | 2.00 | 097253 | ⦵ | ⦵ | Заказать | |||||||||
| 90 | 2.79 | 9° | 2.40 | 2.50 | 097254 | ⦵ | ⦵ | Заказать | |||||||||
| 90 | 3.29 | 9° | 2.40 | 3.00 | 097255 | ⦵ | ⦵ | Заказать | |||||||||
| 91 | 2.79 | 9° | 2.40 | 2.50 | 097260 | ⦵ | ⦵ | Заказать | |||||||||
| 91 | 3.29 | 9° | 2.40 | 3.00 | 097261 | ⦵ | ⦵ | Заказать | |||||||||
| 91 | 4.29 | 9° | 3.30 | 4.00 | 097262 | ⦵ | ⦵ | Заказать | |||||||||
| 91 | 5.29 | 9° | 4.50 | 5.00 | 097294 | ⦵ | ⦵ | Заказать | |||||||||
Технические данные (формы 89 / 90 / 91)
3 строкиРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Форма пластины | Винт с потайной головкой | Динамометрический ключ | Сервисный ключ | Момент, Н·м | Размер ключа |
|---|---|---|---|---|---|
| 89 | 115676 M2.5 x 0.45 x 5 | 415514 | 115590 | 1.2 Н·м | T8 |
| 90 | 115531 Заказать M3 x 0.5 x 7.5 | 415514 | 115590 | 1.2 Н·м | T8 |
| 91 | 115802 Заказать M3 x 0.5 x 12 | 415514 | 115590 | 1.2 Н·м | T8 |
Условные обозначения
Условные обозначения общие с. Там диаметр расточки, здесь ширина кольца.
| Символ | Условия обработки |
|---|---|
| ● | Хорошо — основное применение |
| ○ | Хорошо — расширенное применение |
| ⦵ | Средне — основное применение |
| ⊝ | Средне — расширенное применение |
| ⊗ | Сложно — основное применение |
| ⊛ | Сложно — расширенное применение |
| Символ | Тип пластины |
|---|---|
| ▼ | Черновая — основное |
| ▽ | Черновая — расширенное |
| ▼▼ | Универсальная — основное |
| ▽▽ | Универсальная — расширенное |
| ▼▼▼ | Чистовая — основное |
| ▽▽▽ | Чистовая — расширенное |
