Формы 101, 103, 104 и 105 — кермет / твёрдый сплав

Сменные пластины

Пластины · Формы

Формы 101, 103, 104 и 105: сменные пластины кермет и твёрдый сплав, геометрии 108, 109, 112, 122, 126 и 127.

Назначение

Подбор сменных пластин кермет и твёрдый сплав для расточных кассет форм 101 (вписанная окружность 6,3 мм), 103 (9,5 мм), 104 (12,7 мм) и 105 (15,8 мм).

Принцип работы и конструкция

Колонки матрицы: радиус (мм и дюйм), геометрия, артикул Wohlhaupter, код ISO 1832, № индекса и марки кермета / твёрдого сплава.

Область применения марки — по символам ● ○ ⦵ ⊗ в ячейках матрицы; группа обрабатываемого материала — по ISO 513 (P, M, K, N, S, H).

Технические параметры

Форма 101 — 6,3 мм; форма 103 — 9,5 мм; форма 104 — 12,7 мм; форма 105 — 15,8 мм. Геометрии 108, 109, 112, 122, 126, 127.

К формам 101–105: моменты затяжки 1,2 / 3,0 / 5,0 Н·м, ключи T8 / T15 / T20.

Соответствие стандартам

Обозначения пластин — по DIN ISO 1832; код ISO в таблице — не конус хвостовика.

Справочно: ГОСТ 19042-80 гармонизирован с ISO 1832-85 (система обозначений), не идентичен ISO 1832:2017.

№ индекса в таблице — справочное обозначение; заказ ведётся по артикулу Wohlhaupter.

Применение и подбор

Выберите радиус и геометрию, затем марку с лучшим символом для группы обрабатываемого материала по ISO 513.

Радиусы и геометрии, не попавшие в эту матрицу, приведены на соседних листах серии форм 101–105.

Технические данные

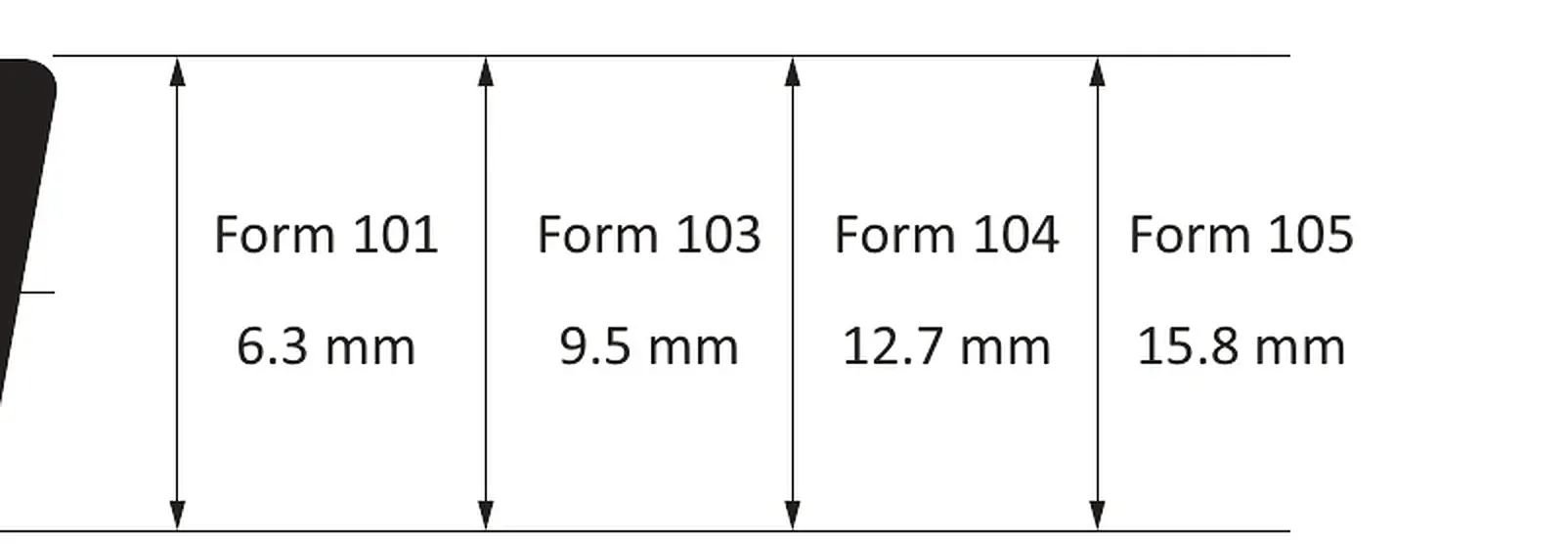

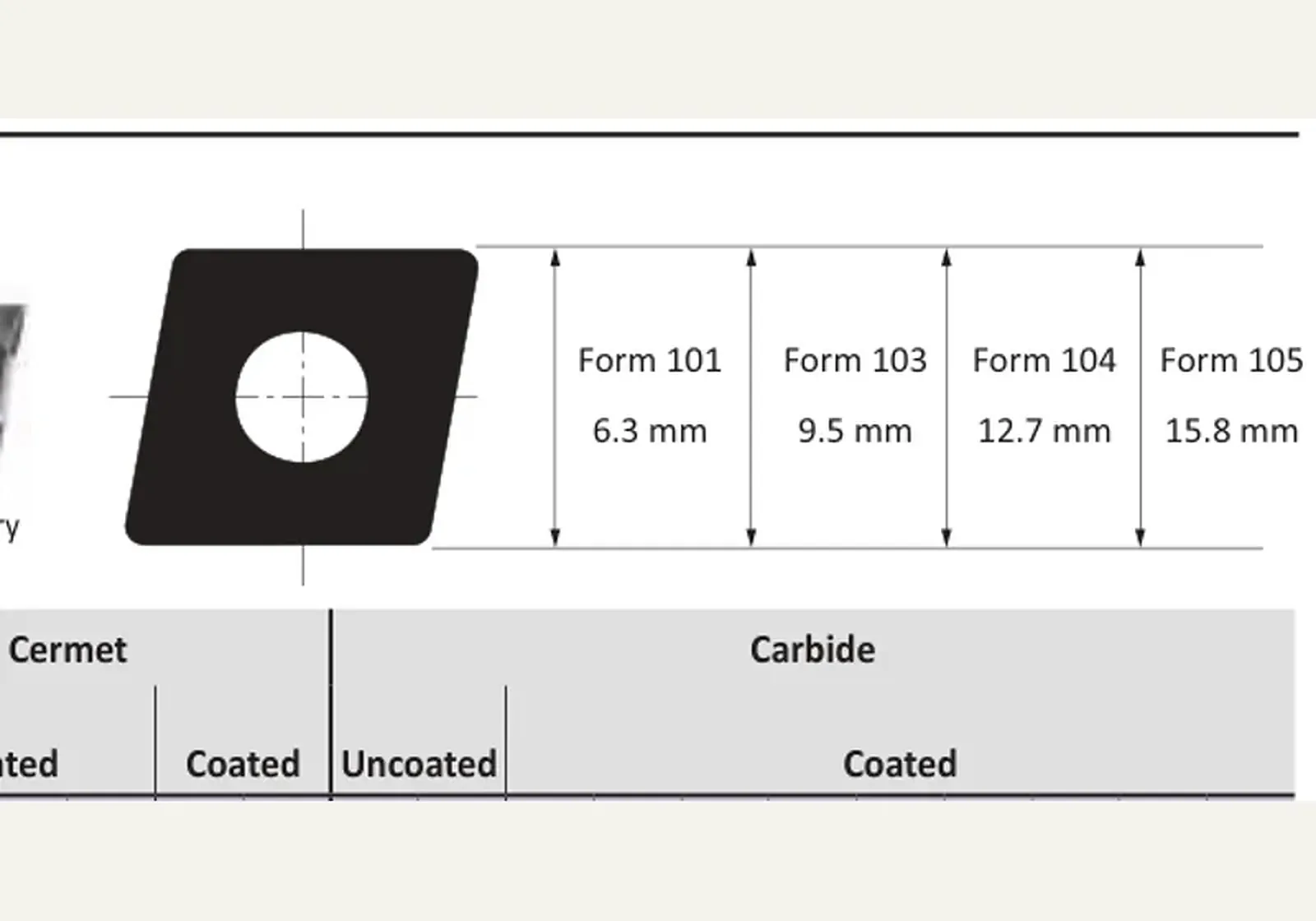

Форма 101: 6.3 мм
Форма 103: 9.5 мм
Форма 104: 12.7 мм
Форма 105: 15.8 мм

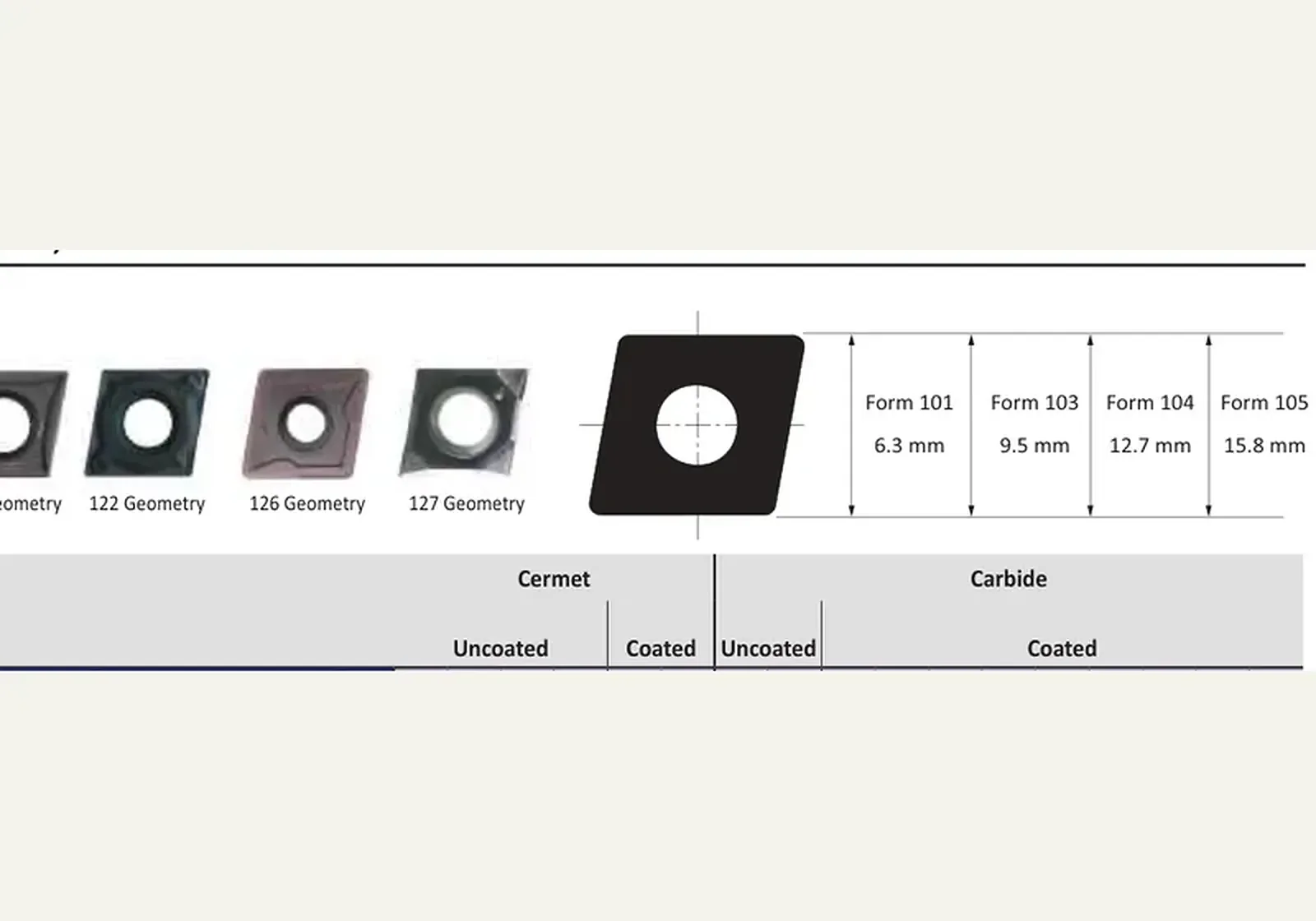

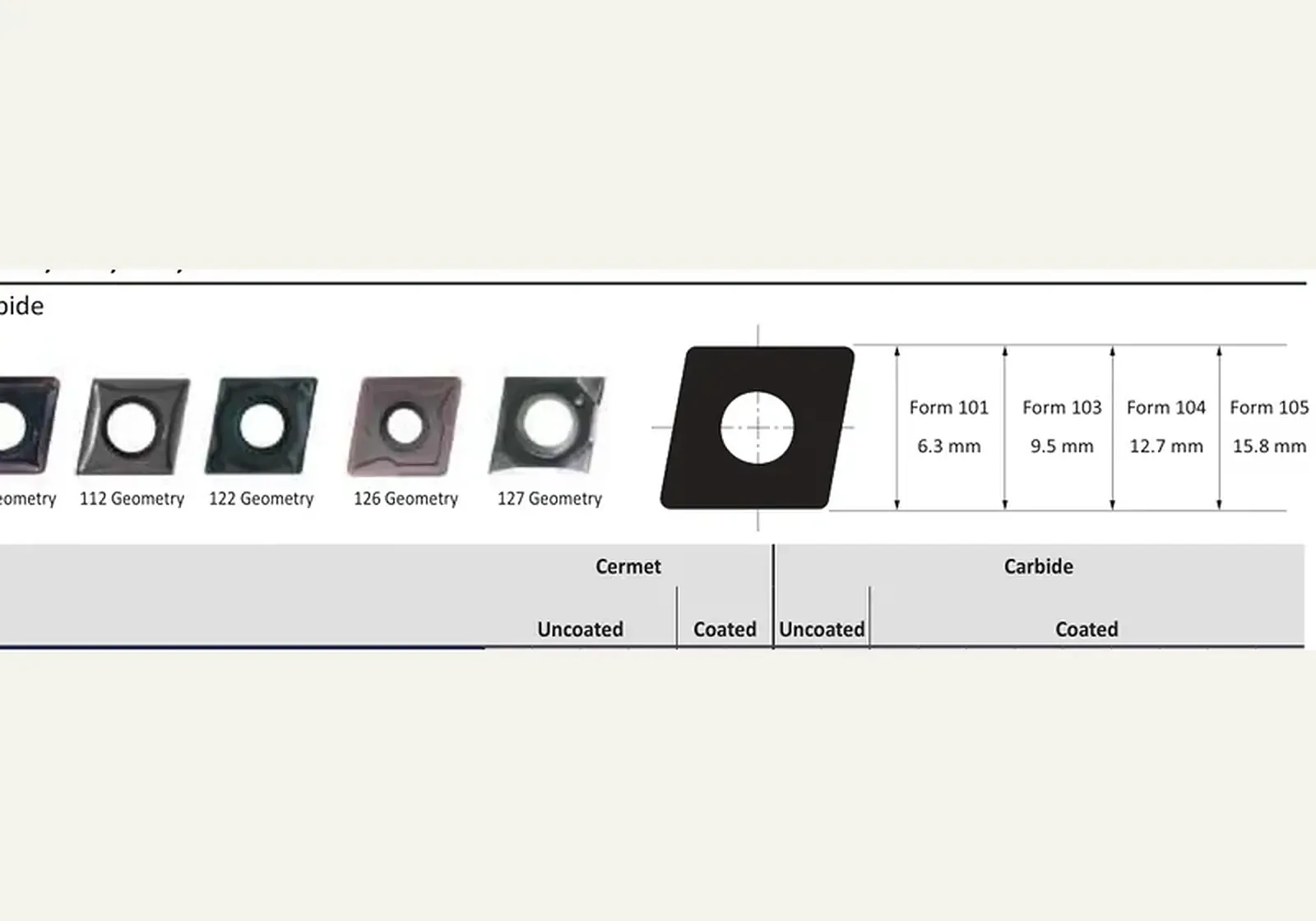

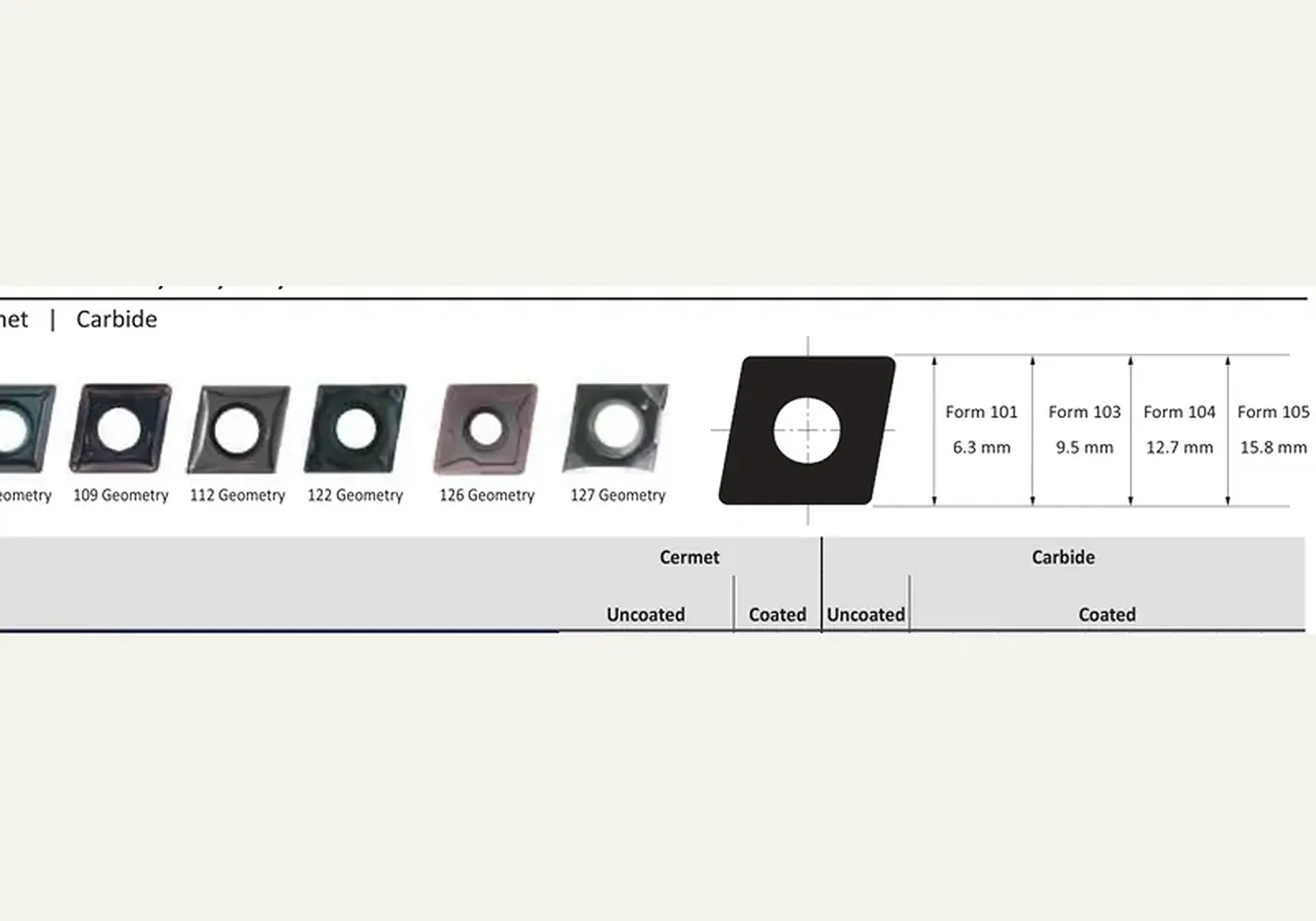

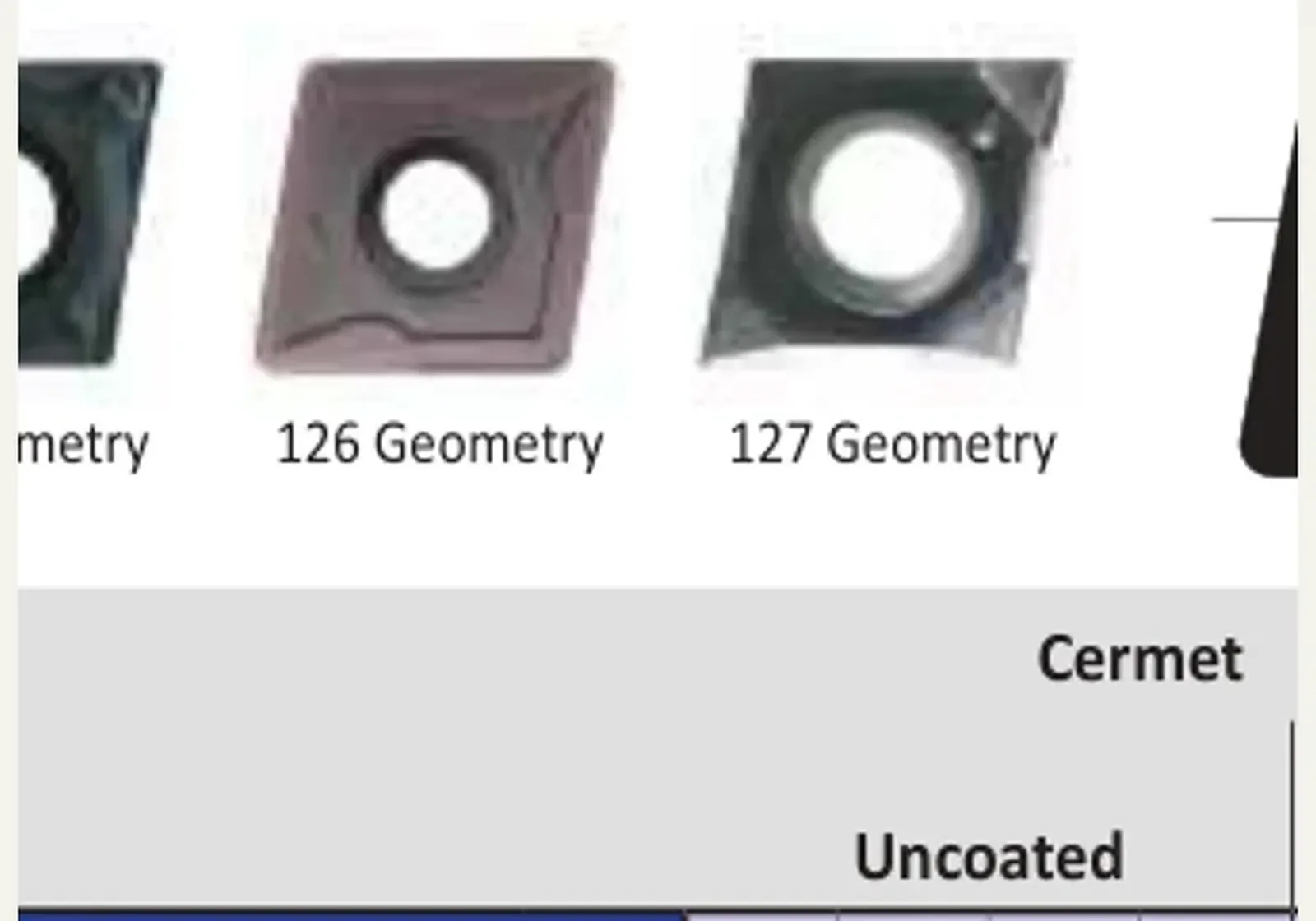

Геометрии · эскизы

Условные обозначения

Условные обозначения и тип пластины относятся ко всему семейству форм 101–105 (кермет и твёрдый сплав).

Условные обозначения

Символ	Значение
●	благоприятные условия, основная область
○	благоприятные условия, расширенная область
⦵	средние условия, основная область
⊝	средние условия, расширенная область
⊗	тяжёлые условия, основная область
⊛	тяжёлые условия, расширенная область

Тип пластины

Символ	Значение
▼	черновая, основная область
▽	черновая, расширенная область
▼▼	универсальная, основная область
▽▽	универсальная, расширенная область
▼▼▼	чистовая, основная область
▽▽▽	чистовая, расширенная область

Матрица · кермет / твёрдый сплав

Найти в таблице 27 строк

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Матрица · кермет / твёрдый сплав. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
						Кермет						Твёрдый сплав
						Без покрытия				С покрытием		Без покрытия		С покрытием
P · Сталь
M · Нержавеющая
K · Чугун
N · Цветмет
S · Титан / жаропрочные
H · Закалённые
Радиус, мм	Радиус, дюйм	Геометрия	Артикул	Описание ISO	№ индекса	WHT10	WHT12	WHT16	WHT32	WTC15	WTC121	WHW01	WHW16	WHC05	WHC18	WHC19	WHC79	WHC98	WHC111	WHC114	WHC136	WHC164
0.20	0.008	108	F10102MN108 Заказать	CCMT060202	297833													⦵
0.40	0.016	108	F10104MN108 Заказать	CCMT060204	297537													⦵
0.40	0.016	108	F10304MN108 Заказать	CCMT09T304	297891													⦵
0.80	0.031	108	F10308MN108 Заказать	CCMT09T308	397118													⦵
0.40	0.016	108	F10404MN108 Заказать	CCMT120404	297725													⦵
0.80	0.031	108	F10408MN108 Заказать	CCMT120408	297724													⦵
0.20	0.008	109	F10102MN109 Заказать	CCMT060202	397352																⦵
0.40	0.016	109	F10104MN109 Заказать	CCMT060204	397765																⦵
0.40	0.016	109	F10304MN109 Заказать	CCMT09T304	397354																⦵
0.80	0.031	109	F10308MN109 Заказать	CCMT09T308	397355																⦵
0.40	0.016	109	F10404MN109 Заказать	CCMT120404	397356																⦵
0.80	0.031	109	F10408MN109 Заказать	CCMT120408	397357																⦵
0.20	0.008	112	F10102GN112 Заказать	CCGT060202	297485				⦵
0.40	0.016	112	F10104MN112 Заказать	CCMT060204	297434				⦵
0.20	0.008	112	F10302GN112 Заказать	CCGT09T302	297534				⦵
0.40	0.016	112	F10304MN112 Заказать	CCMT09T304	297387				⦵
0.20	0.008	122	F10102MN122 Заказать	CCMT060202	097899	●
0.40	0.016	122	F10104MN122 Заказать	CCMT060204	097926	●
0.20	0.008	122	F10302MN122 Заказать	CCMT09T302	097862	●
0.40	0.016	122	F10304MN122 Заказать	CCMT09T304	097957	●
0.80	0.031	126	F10508MN126 Заказать	CCMT160508	297557																⦵
1.20	0.047	126	F10512MN126 Заказать	CCMT160512	297558																⦵
0.20	0.008	127	F10102GN127 Заказать	CCGT060202	097529								●		●
0.40	0.016	127	F10104GN127 Заказать	CCGT060204	097445								●		●
0.20	0.008	127	F10302GN127 Заказать	CCGT09T302	297550								●		●
0.40	0.016	127	F10304GN127 Заказать	CCGT09T304	097497								●		●
0.40	0.016	127	F10404GN127 Заказать	CCGT120404	097496								●		●

Технические данные · принадлежности

5 строк

Шаг винта M2.5×0.45. Техданные форм 101–105 — в этом разделе.

Принадлежности форм 101/103/104/105. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
Форма пластины	Винт с потайной головкой	Резьба	Динамометрический ключ	Сервисный ключ	Момент, Н·м	Размер ключа
101	115676 Заказать	M2.5 x 0.45 x 5	415514	115590	1.2 Н·м	T8
103	115672 Заказать(<Ø37 mm)	M3.5 x 0.6 x 7.5	415510	115664	3.0 Н·м	T15
103	115673 Заказать(>Ø36 mm)	M3.5 x 0.6 x 9	415510	115664	3.0 Н·м	T15
104	215149 Заказать	M4.5 x 0.75 x 11.5	415543	215150	5.0 Н·м	T20
105	215149 Заказать	M4.5 x 0.75 x 11.5	415543	215150	5.0 Н·м	T20
