Назначение

Матрица сменных пластин формы 101: артикул Wohlhaupter, обозначение DIN ISO 1832, геометрия и марки. Марки на листе: WHC05, WHC111, WHC114, WHC136, WHC164, WHC18, WHC19, WHC77, WHC79, WHC98, WHT10, WHT12, WHT16, WHT32, WTC15, WTC121, WHW01, WHW16.

Принцип работы и конструкция

Колонки матрицы: радиус, геометрия, артикул, код DIN ISO 1832, индекс и марки. Область применения марки — по символам в ячейке; группа материала — по ГОСТ Р ИСО 513-2019.

Технические параметры

Характерный размер формы и перечень геометрий — в таблице этого листа.

Соответствие стандартам

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Применение и подбор

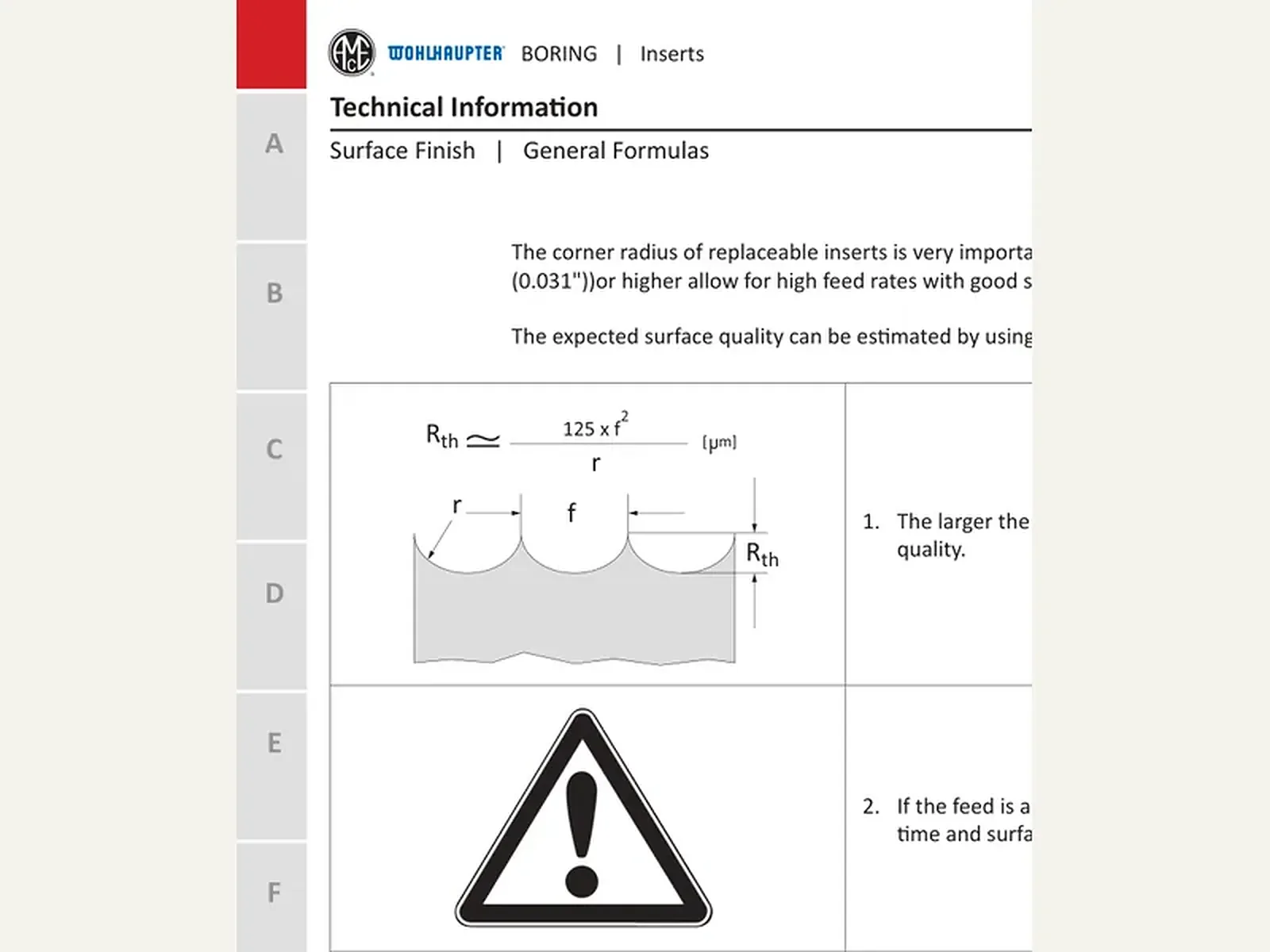

Выбирают радиус и геометрию, затем марку под группу обрабатываемого материала. В запросе: артикул Wohlhaupter, обозначение DIN ISO 1832, группа материала.

Технические данные

Форма 101: 6.3 мм
Форма 103: 9.5 мм
Форма 104: 12.7 мм
Форма 105: 15.8 мм

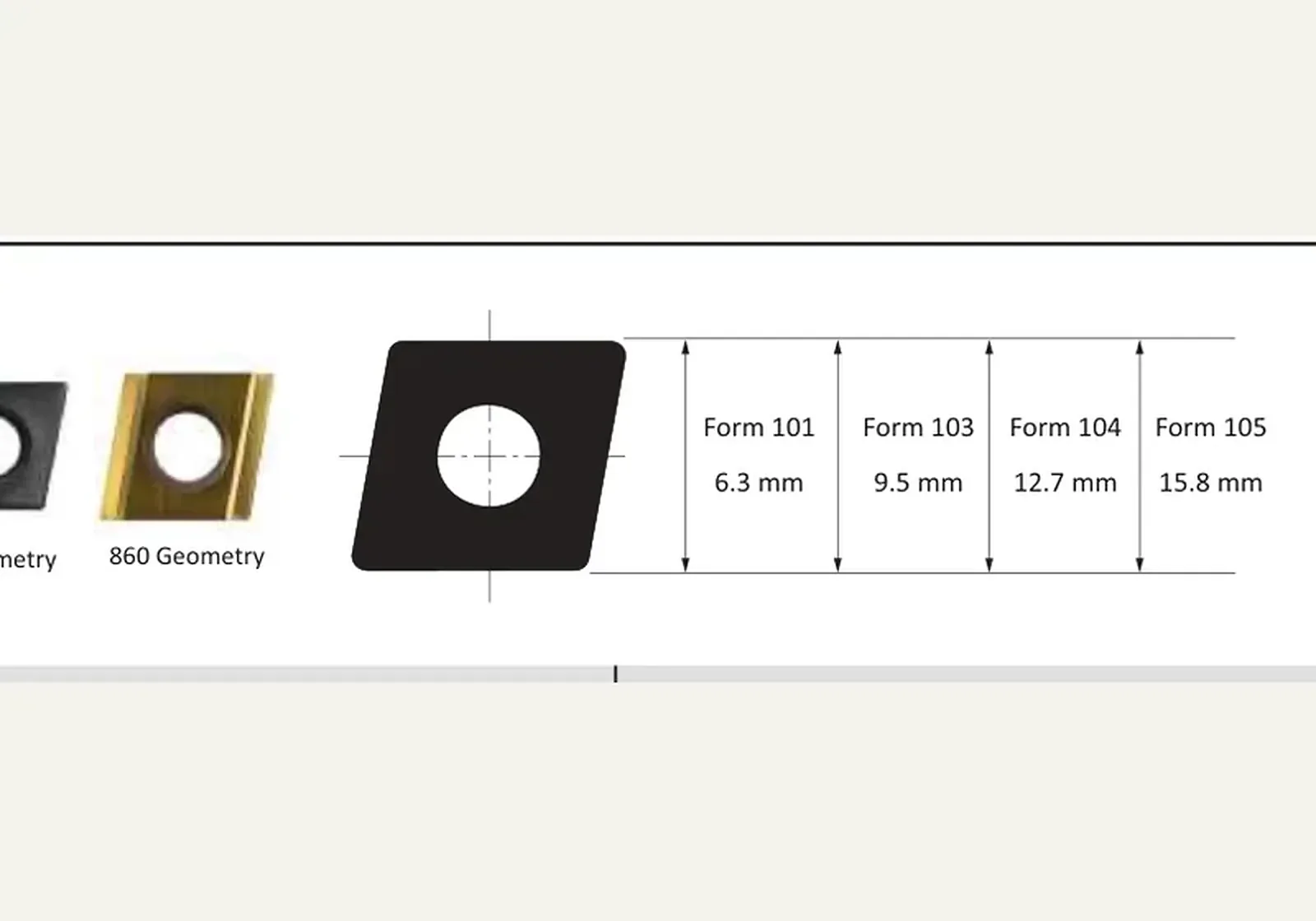

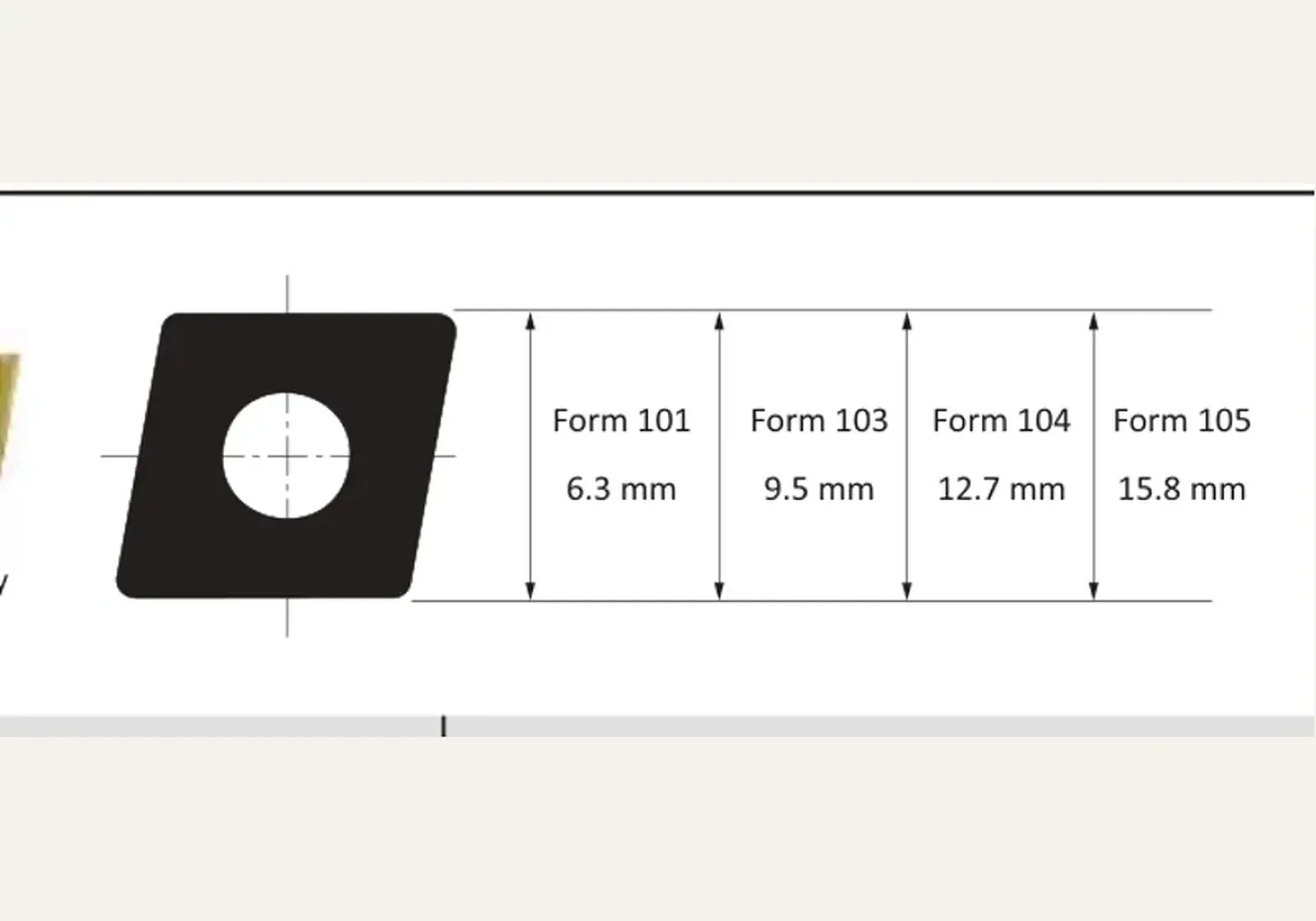

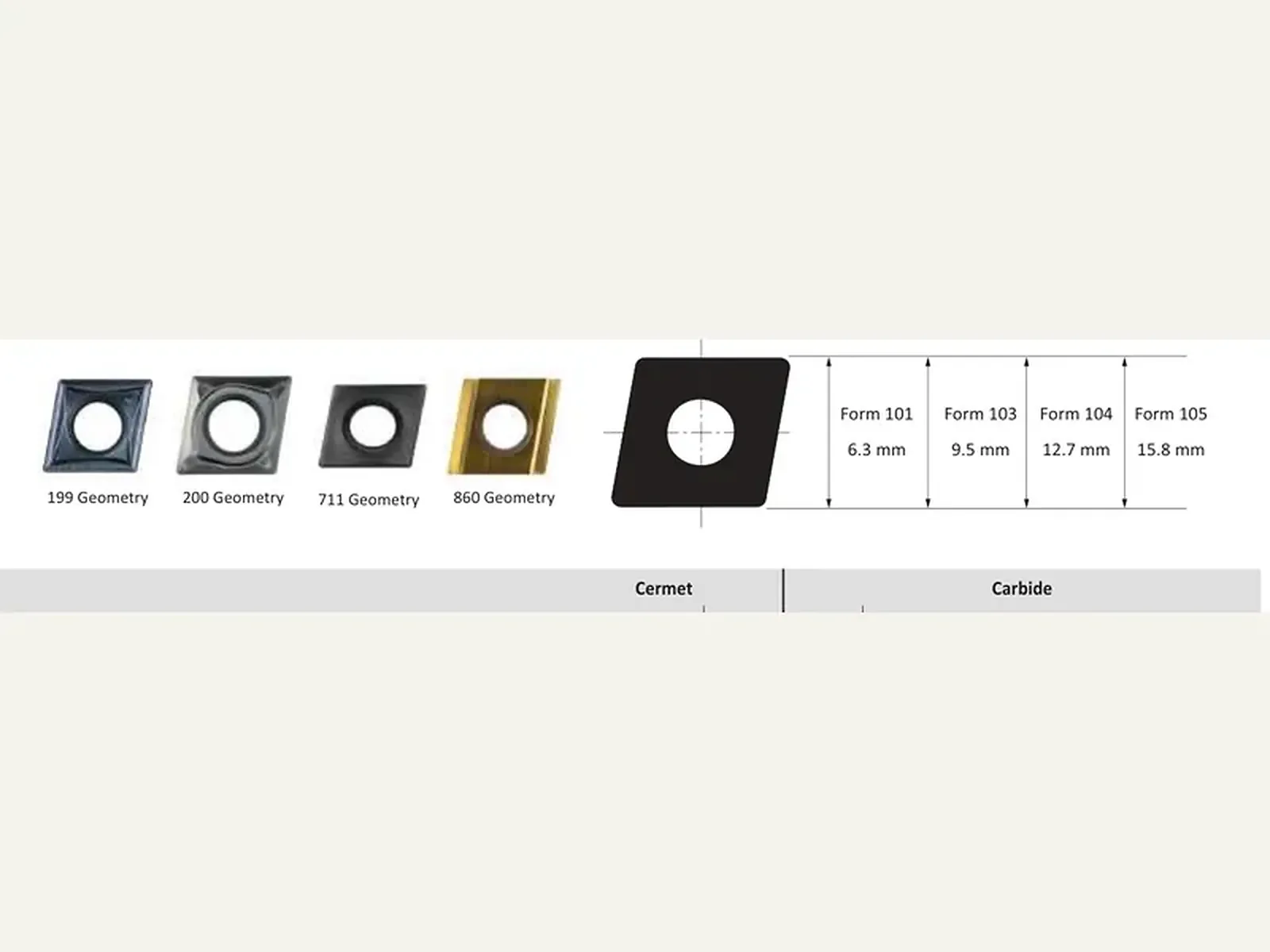

Геометрии · эскизы

Матрица · продолжение

Найти в таблице 24 строк

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Матрица · продолжение. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
						Кермет						Твёрдый сплав
						Без покрытия				С покрытием		Без покрытия		С покрытием
P · Сталь
M · Нержавеющая
K · Чугун
N · Цветмет
S · Титан / жаропрочные
H · Закалённые

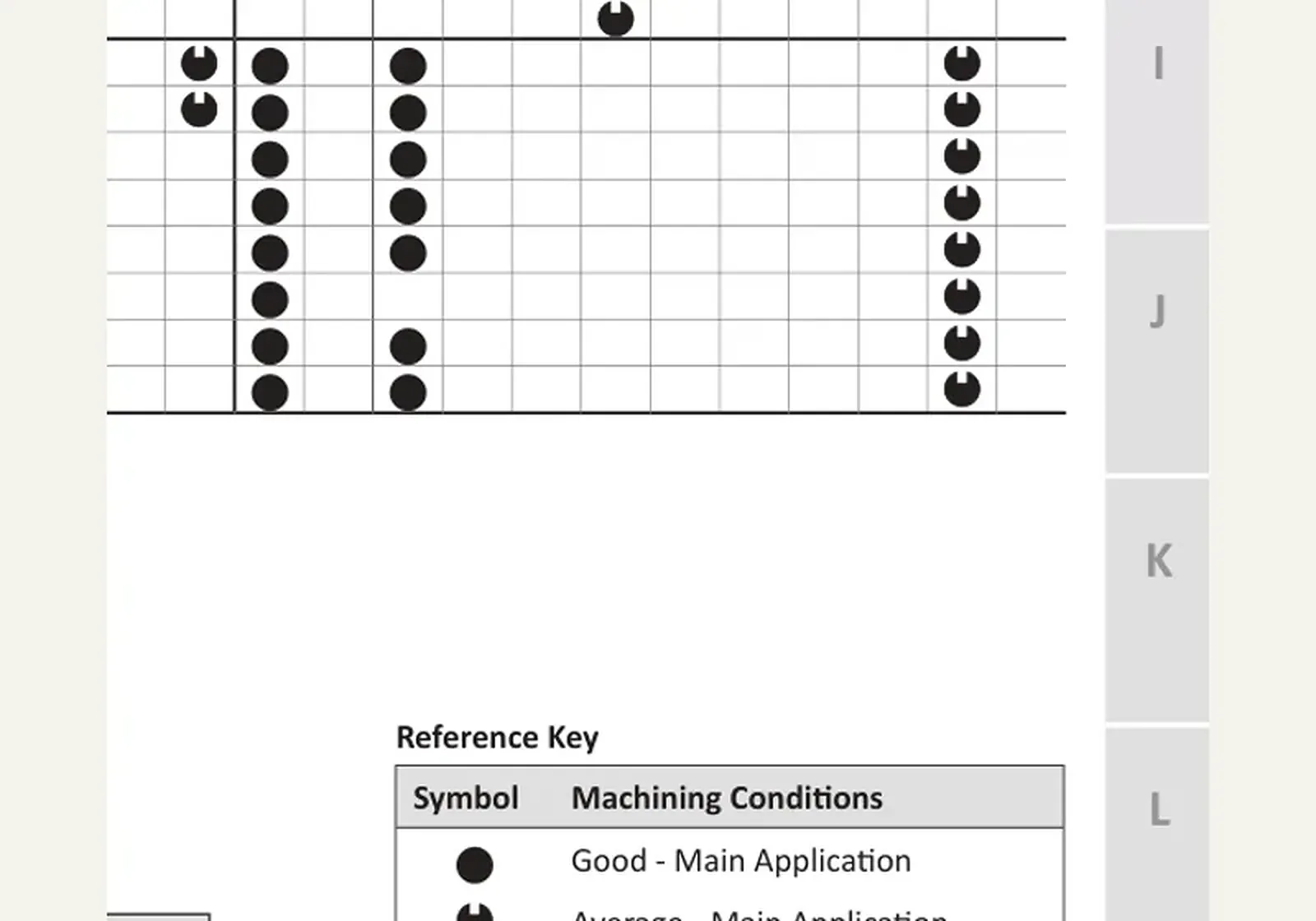

Радиус, мм	Радиус, дюйм	Геометрия	Артикул	Код ISO	№ индекса	WHT10	WHT12	WHT16	WHT32	WTC15	WTC121	WHW01	WHW16	WHC05	WHC18	WHC19	WHC77	WHC79	WHC98	WHC111	WHC114	WHC136	WHC164
0.20	0.008	199	F10102MN199 Заказать	CCMT060202	397164																⦵
0.40	0.016	199	F10104MN199 Заказать	CCMT060204	397165																⦵
0.20	0.008	199	F10302MN199 Заказать	CCMT09T302	397702																⦵
0.40	0.016	199	F10304MN199 Заказать	CCMT09T304	397166																⦵
0.80	0.031	199	F10308MN199 Заказать	CCMT09T308	397167																⦵
0.40	0.016	199	F10404MN199 Заказать	CCMT120404	397191																⦵
0.80	0.031	199	F10408MN199 Заказать	CCMT120408	397168																⦵
0.20	0.008	200	F10102GN200 Заказать	CCGT060202	397585															●
0.40	0.016	200	F10104GN200 Заказать	CCGT060204	397586															●
0.20	0.008	200	F10302GN200 Заказать	CCGT09T302	397587															●
0.40	0.016	200	F10304GN200 Заказать	CCGT09T304	397588															●
0.40	0.016	200	F10404GN200 Заказать	CCGT120404	397589															●
0.40	0.016	711	F10104MN711 Заказать	CCMT060204	097637												⦵
0.40	0.016	711	F10404MN711 Заказать	CCMW120404	097692												⦵
0.80	0.031	711	F10308MN711 Заказать	CCMT09T308	297910												⦵
0.80	0.031	711	F10408MN711 Заказать	CCMT120408	297911												⦵
0.10	0.004	860	F10101GL860 Заказать	CCGT060201	097324						⦵	●		●								⦵
0.20	0.008	860	F10102GL860 Заказать	CCGT060202	097241						⦵	●		●								⦵
0.40	0.016	860	F10104GL860 Заказать	CCGT060204	097242							●		●								⦵
0.20	0.008	860	F10302GL860 Заказать	CCGT09T302	097245							●		●								⦵
0.40	0.016	860	F10304GL860 Заказать	CCGT09T304	097244							●		●								⦵
0.40	0.016	860	F10404GL860 Заказать	CCGT120404	097738							●										⦵
0.80	0.031	860	F10408GL860 Заказать	CCGT120408	097247							●		●								⦵
0.80	0.031	860	F10508ML860 Заказать	CCMT160508	097249							●		●								⦵

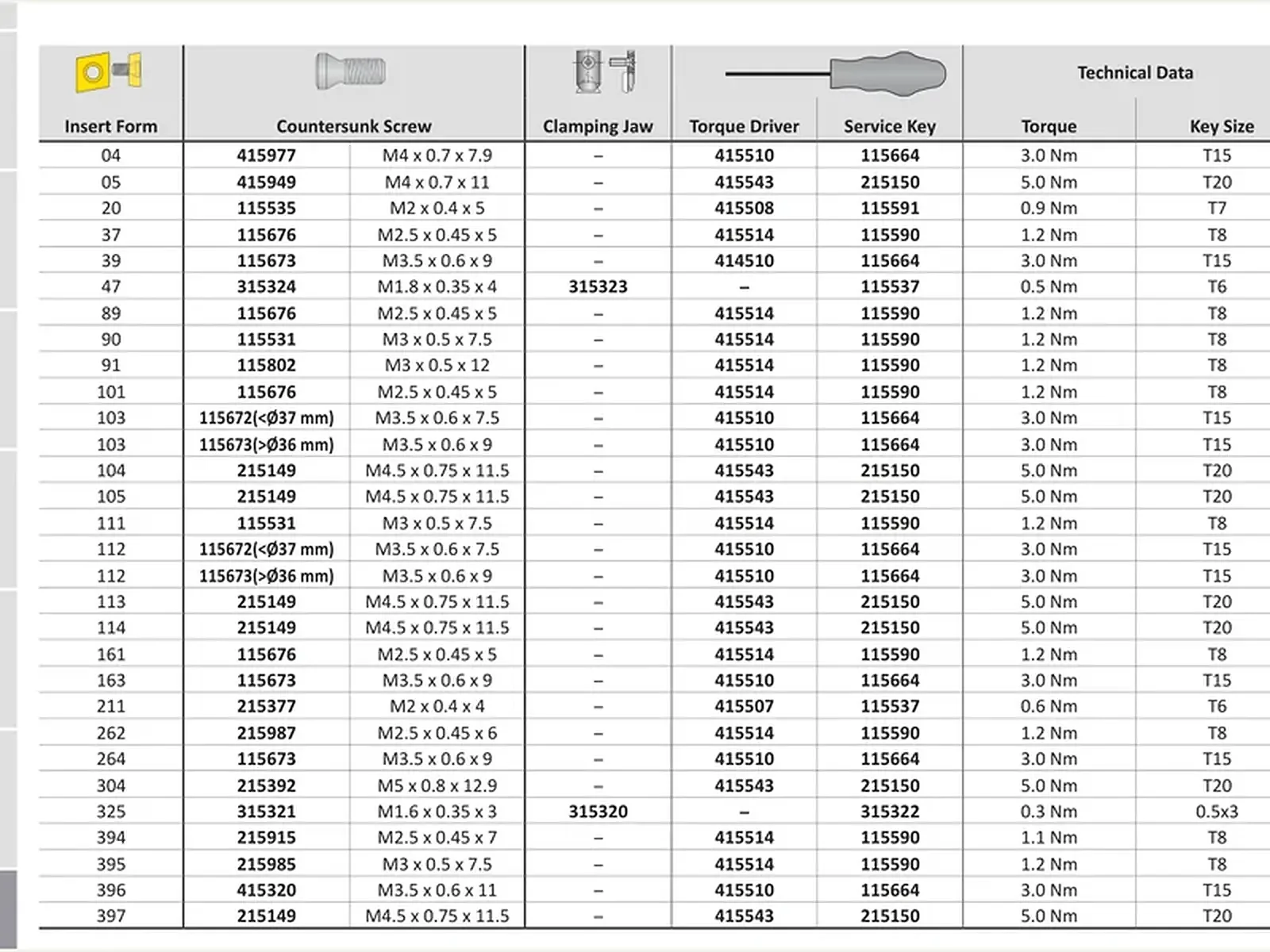

Принадлежности к пластинам

5 строк

Момент затяжки — в ньютон-метрах, шаг и длина резьбы — в миллиметрах.

Винт с потайной головкой, динамометрическая рукоятка, сервисный ключ и момент затяжки по форме пластины.
Форма пластины	Винт с потайной головкой	Резьба винта	Динамометрическая рукоятка	Сервисный ключ	Момент затяжки, Н·м	Размер ключа
101	115676	M2,5 × 0,45 × 5	415514	115590	1,2	T8
103	115672 (Ø < 37 мм)	M3,5 × 0,6 × 7,5	415510	115664	3,0	T15
103	115673 (Ø > 36 мм)	M3,5 × 0,6 × 9	415510	115664	3,0	T15
104	215149	M4,5 × 0,75 × 11,5	415543	215150	5,0	T20
105	215149	M4,5 × 0,75 × 11,5	415543	215150	5,0	T20
