Формы 101–105 · продолжение · стр. 248

Сменные пластины

Пластины · Формы · продолжение

Формы 101–105 · продолжение

Назначение

Матрица сменных пластин формы 101: артикул Wohlhaupter, обозначение DIN ISO 1832, геометрия и марки. Марки на листе: WHC05, WHC111, WHC114, WHC136, WHC164, WHC18, WHC19, WHC79, WHC98, WHW01, WHW16.

Принцип работы и конструкция

Колонки матрицы: радиус, геометрия, артикул, код DIN ISO 1832, индекс и марки. Область применения марки — по символам в ячейке; группа материала — по ГОСТ Р ИСО 513-2019.

Технические параметры

Характерный размер формы и перечень геометрий — в таблице этого листа.

Соответствие стандартам

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Применение и подбор

Выбирают радиус и геометрию, затем марку под группу обрабатываемого материала. В запросе: артикул Wohlhaupter, обозначение DIN ISO 1832, группа материала.

Технические данные

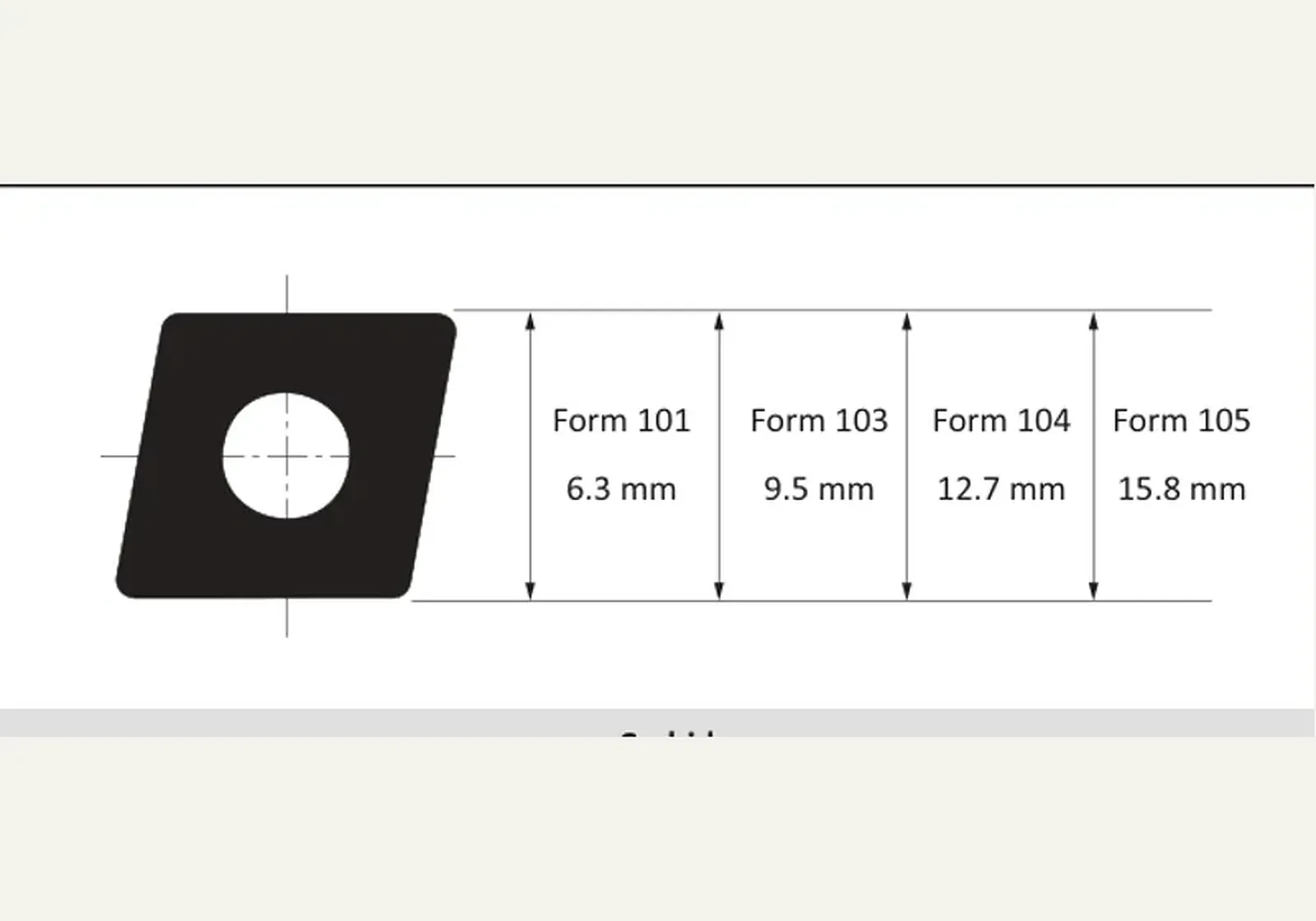

Форма 101: 6.3 мм
Форма 103: 9.5 мм
Форма 104: 12.7 мм
Форма 105: 15.8 мм

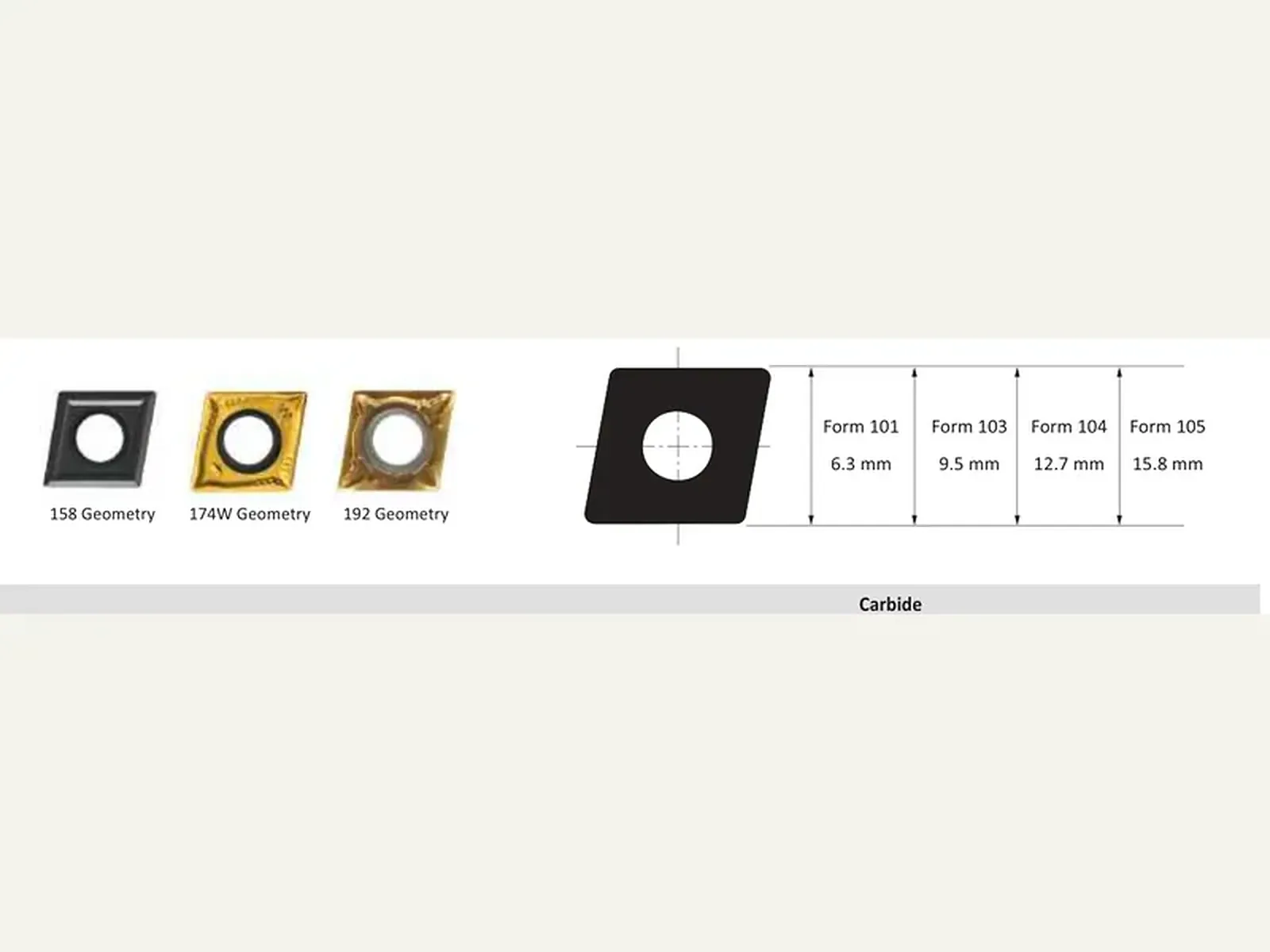

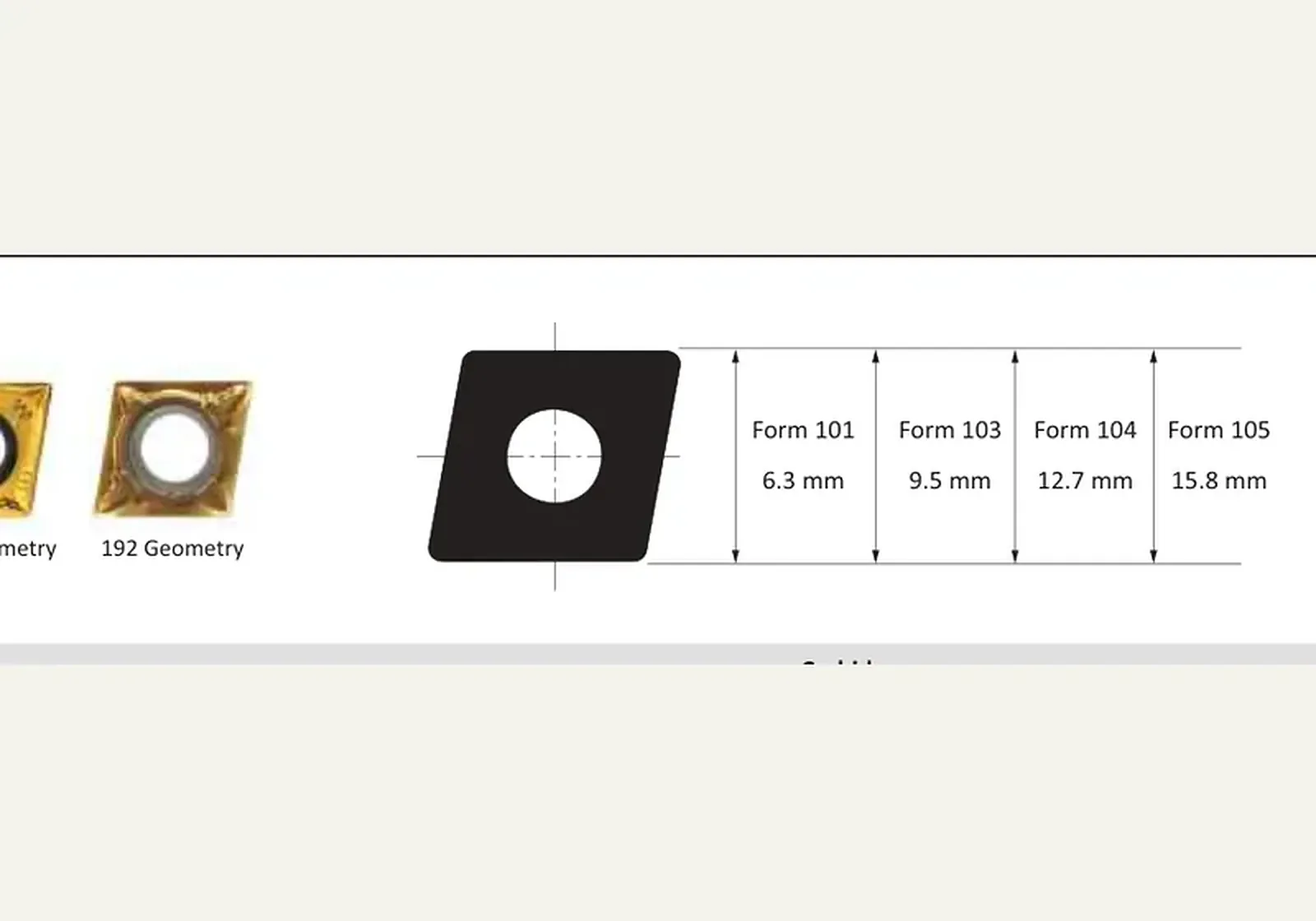

Геометрии · эскизы

Матрица · продолжение

Найти в таблице 20 строк

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Матрица · продолжение. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
						Твёрдый сплав
						Без покрытия		С покрытием
P · Сталь
M · Нержавеющая
K · Чугун
N · Цветмет
S · Титан / жаропрочные
H · Закалённые
Радиус, мм	Радиус, дюйм	Геометрия	Артикул	Код ISO	№ индекса	WHW01	WHW16	WHC05	WHC18	WHC19	WHC79	WHC98	WHC111	WHC114	WHC136	WHC164
0.20	0.008	158	F10102MN158 Заказать	CCMT060202	297248						⦵		●
0.40	0.016	158	F10104MN158 Заказать	CCMT060204	297377						⦵		●
0.40	0.016	158	F10304MN158 Заказать	CCMT09T304	297239						⦵		●
0.80	0.031	158	F10308MN158 Заказать	CCMT09T308	297240						⦵		●
0.40	0.016	158	F10404MN158 Заказать	CCMT120404	297242						⦵		●
0.80	0.031	158	F10408MN158 Заказать	CCMT120408	297241						⦵		●
0.80	0.031	158	F10508MN158 Заказать	CCMT160508	297559			●			⦵
1.20	0.047	158	F10512MN158 Заказать	CCMT160512	297560						⦵
0.40	0.016	174W	F10104MN174W Заказать	CCMT060204	397766					⊗						⦵
0.40	0.016	174W	F10304MN174W Заказать	CCMT09T304	397767					⊗						⦵
0.80	0.031	174W	F10308MN174W Заказать	CCMT09T308	397768											⦵
0.20	0.008	192	F10102MN192 Заказать	CCMT060202	297531					⊗						⦵
0.40	0.016	192	F10104MN192 Заказать	CCMT060204	297658					⊗						⦵
0.80	0.031	192	F10108MN192 Заказать	CCMT060208	297588					⊗						⦵
0.20	0.008	192	F10302MN192 Заказать	CCMT09T302	297958					⊗
0.40	0.016	192	F10304MN192 Заказать	CCMT09T304	297653					⊗						⦵
0.80	0.031	192	F10308MN192 Заказать	CCMT09T308	397614					⊗						⦵
0.40	0.016	192	F10404MN192 Заказать	CCMT120404	397666					⊗						⦵
0.80	0.031	192	F10408MN192 Заказать	CCMT120408	297878					⊗						⦵
1.20	0.047	192	F10412MN192 Заказать	CCMT120412	397632											⦵

Принадлежности к пластинам

5 строк

Момент затяжки — в ньютон-метрах, шаг и длина резьбы — в миллиметрах.

Винт с потайной головкой, динамометрическая рукоятка, сервисный ключ и момент затяжки по форме пластины.
Форма пластины	Винт с потайной головкой	Резьба винта	Динамометрическая рукоятка	Сервисный ключ	Момент затяжки, Н·м	Размер ключа
101	115676	M2,5 × 0,45 × 5	415514	115590	1,2	T8
103	115672 (Ø < 37 мм)	M3,5 × 0,6 × 7,5	415510	115664	3,0	T15
103	115673 (Ø > 36 мм)	M3,5 × 0,6 × 9	415510	115664	3,0	T15
104	215149	M4,5 × 0,75 × 11,5	415543	215150	5,0	T20
105	215149	M4,5 × 0,75 × 11,5	415543	215150	5,0	T20
