Форма 39 — кермет / твёрдый сплав · стр. 252

Сменные пластины

Пластины · Формы

Кермет | твёрдый сплав

Форма 39 — кермет / твёрдый сплав

Назначение

Матрица сменных пластин формы 39: артикул Wohlhaupter, обозначение DIN ISO 1832, геометрия и марки. Марки на листе: WHC05, WHC111, WHC114, WHC136, WHC164, WHC19, WHC81, WHC88, WHC98, WHT10, WHT12, WHT16, WHT32, WTC15, WTC121, WHW01, WHW16.

Принцип работы и конструкция

Колонки матрицы: радиус, геометрия, артикул, код DIN ISO 1832, индекс и марки. Область применения марки — по символам в ячейке; группа материала — по ГОСТ Р ИСО 513-2019.

Технические параметры

Характерный размер формы и перечень геометрий — в таблице этого листа.

Соответствие стандартам

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Применение и подбор

Выбирают радиус и геометрию, затем марку под группу обрабатываемого материала. В запросе: артикул Wohlhaupter, обозначение DIN ISO 1832, группа материала.

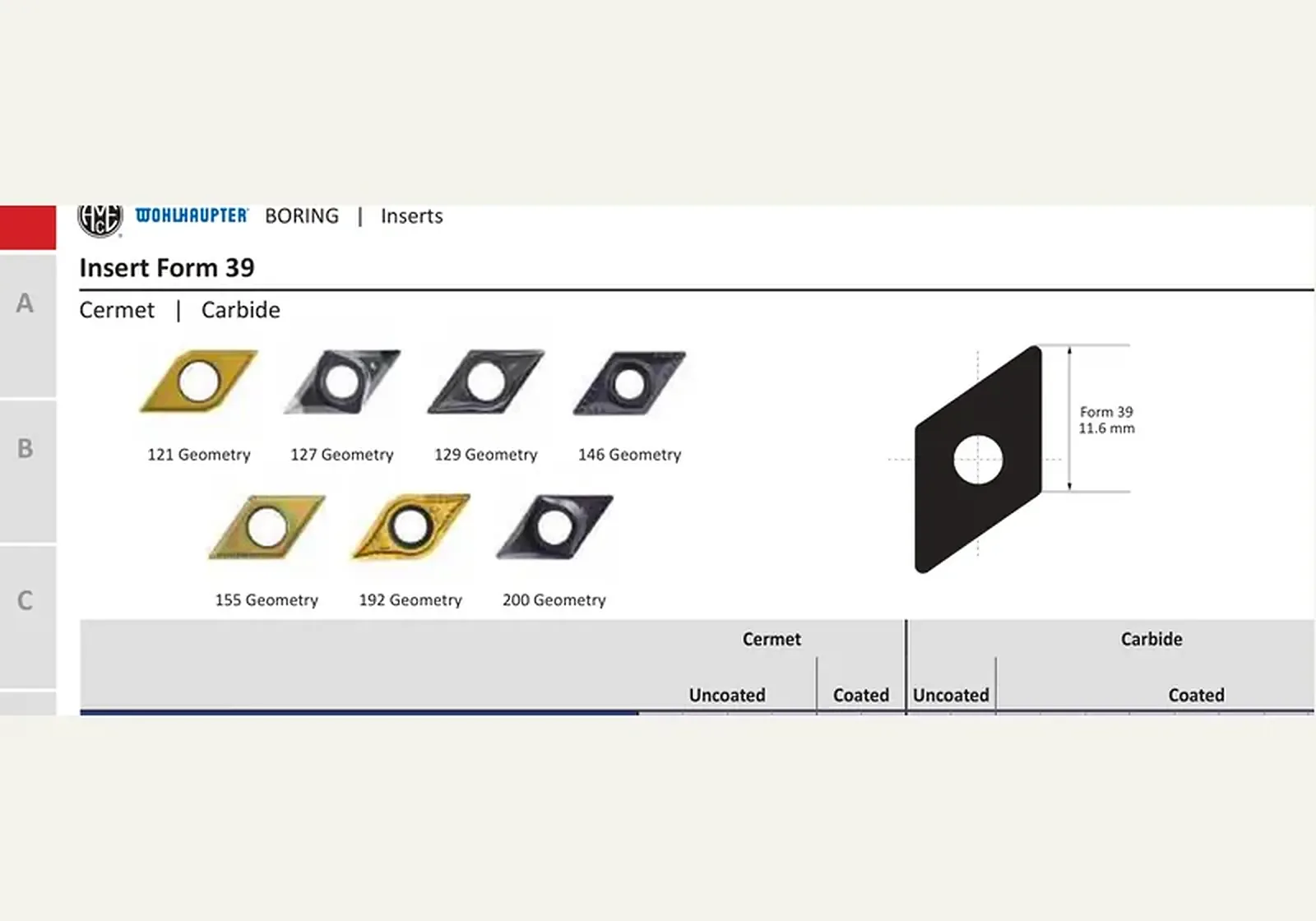

Геометрии

Нет кропа на диске (p30.fig.6)

Геометрия 200 · p30.fig.6

Нет кропа на диске (p30.fig.7)

11.6 мм · p30.fig.7

Размер формы

Форма 39: 11.6 мм

Форма 39 · кермет / твёрдый сплав

Найти в таблице 20 строк

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Форма 39 · кермет / твёрдый сплав. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
						Кермет						Твёрдый сплав
						Без покрытия				С покрытием		Без покрытия		С покрытием
P · Сталь										▼▼▼				▼▼▼	▼▼▼	▼▼▼	▼▼▼		▼▼▼			▼▼▼
M · Нерж.										▽▽▽				▽▽▽	▼▼▼		▼▼▼		▼▼▼
K · Чугун										▽▽▽			▽▽▽	▼▼▼	▽▽▽	▼▼▼			▼▼▼			▼▼▼
N · Цветмет													▼▼▼
S · Титан / жаропрочные													▽▽▽	▽▽▽	▼▼▼		▼▼▼		▼▼▼
H · Закалённые																▽▽▽			▼▼▼			▽▽▽
Радиус, мм	Радиус, дюйм	Геометрия	Артикул	Код ISO	№ индекса	WHT10	WHT12	WHT16	WHT32	WTC15	WTC121	WHW01	WHW16	WHC05	WHC19	WHC81	WHC88	WHC98	WHC111	WHC114	WHC136	WHC164
0.20	0.008	121	F03902MN121 Заказать	DCMT11T302	397787										⊗
0.40	0.016	121	F03904MN121 Заказать	DCMT11T304	397788										⊗
0.20	0.008	127	F03702GN127 Заказать	DCGT070202	397234								●
0.40	0.016	127	F03704GN127 Заказать	DCGT070204	097787								●
0.20	0.008	127	F03902GN127 Заказать	DCGT11T302	397235								●
0.40	0.016	127	F03904GN127 Заказать	DCGT11T304	097559								●
0.20	0.008	129	F03702GN129 Заказать	DCGT070202	397708								●
0.20	0.008	129	F03902GN129 Заказать	DCGT11T302	397816								●	●
0.40	0.016	129	F03904GN129 Заказать	DCGT11T304	397817								●	●
0.40	0.016	146	F03704MN146 Заказать	DCMT070204	397968											●	⊗
0.80	0.031	146	F03708MN146 Заказать	DCMT070208	397047												⊗
0.40	0.016	146	F03904MN146 Заказать	DCMT11T304	397591											●	⊗
0.80	0.031	146	F03908MN146 Заказать	DCMT11T308	397598											●	⊗
0.20	0.008	155	F03902MN155 Заказать	DCMT11T302	397809					⦵
0.40	0.016	155	F03904MN155 Заказать	DCMT11T304	397810					⦵
0.20	0.008	192	F03902MN192 Заказать	DCMT11T302	397783										⊗							⦵
0.40	0.016	192	F03904MN192 Заказать	DCMT11T304	297721										⊗							⦵
0.80	0.031	192	F03908MN192 Заказать	DCMT11T308	397784										⊗							⦵
0.20	0.008	200	F03902GN200 Заказать	DCGT11T302	397785														●
0.40	0.016	200	F03904GN200 Заказать	DCGT11T304	397786														●

Принадлежности к пластинам

2 строки

Момент затяжки — в ньютон-метрах, шаг и длина резьбы — в миллиметрах.

Винт с потайной головкой, динамометрическая рукоятка, сервисный ключ и момент затяжки по форме пластины.
Форма пластины	Винт с потайной головкой	Резьба винта	Динамометрическая рукоятка	Сервисный ключ	Момент затяжки, Н·м	Размер ключа
39	115673	M3,5 × 0,6 × 9	414510	115664	3,0	T15
37	115676	M2,5 × 0,45 × 5	415514	115590	1,2	T8

Условные обозначения · условия обработки

6 строк

Условные обозначения · условия обработки
Символ	Значение
●	Благоприятные — основная область
○	Благоприятные — расширенная область
⦵	Средние — основная область
⊝	Средние — расширенная область
⊗	Тяжёлые — основная область
⊛	Тяжёлые — расширенная область

Тип пластины · тип пластины (▼/▽)

6 строк

Тип пластины · тип пластины (▼/▽)
Символ	Значение
▼	Черновая — основная
▽	Черновая — расширенная
▼▼	Универсальная — основная
▽▽	Универсальная — расширенная
▼▼▼	Чистовая — основная
▽▽▽	Чистовая — расширенная
