Характер износа · стр. 268

Сменные пластины

Пластины · Режимы и справка

Типовые картины износа сменной пластины.

Назначение

Картина износа указывает, какой параметр подбора менять: скорость, подачу или группу применения марки.

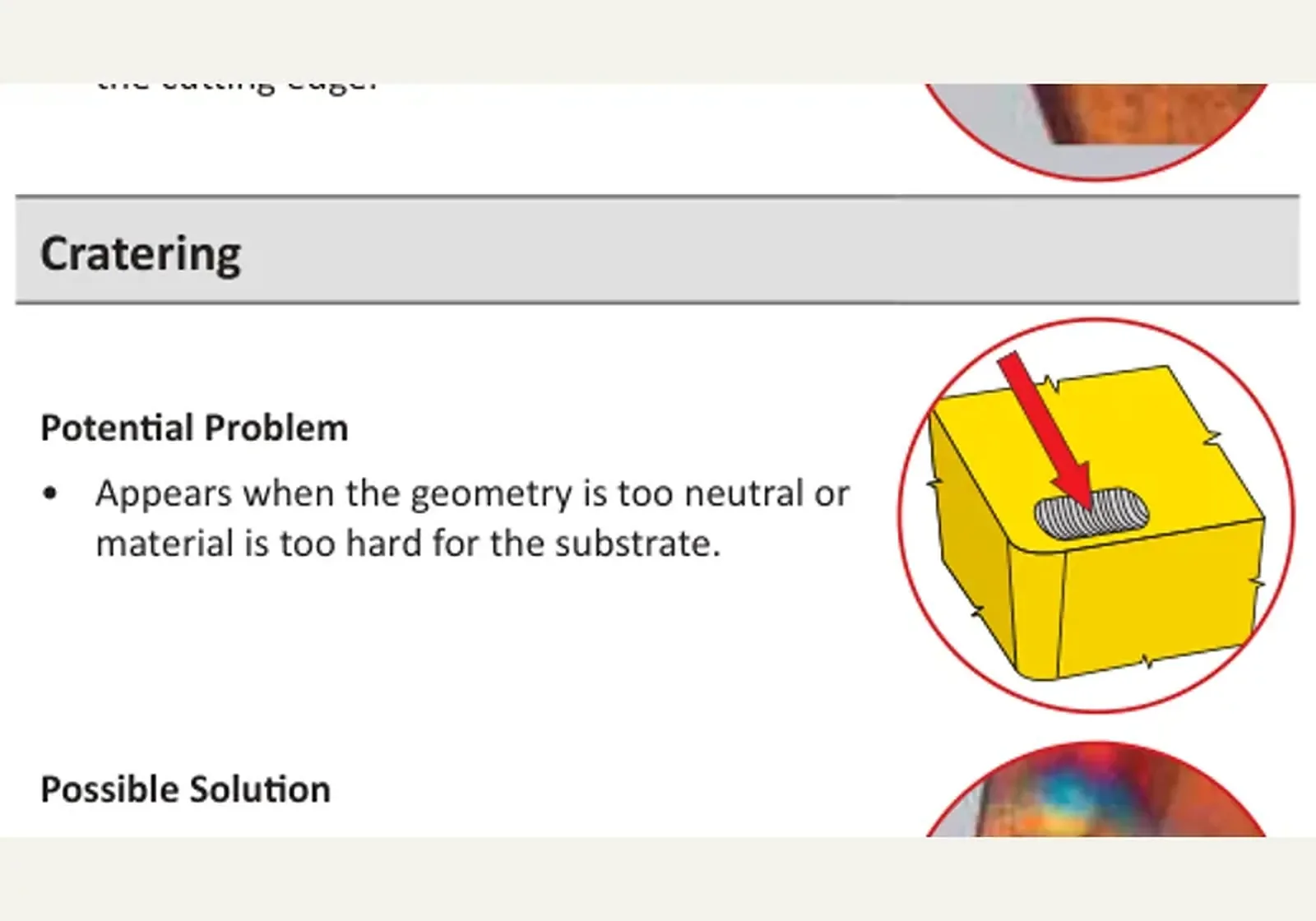

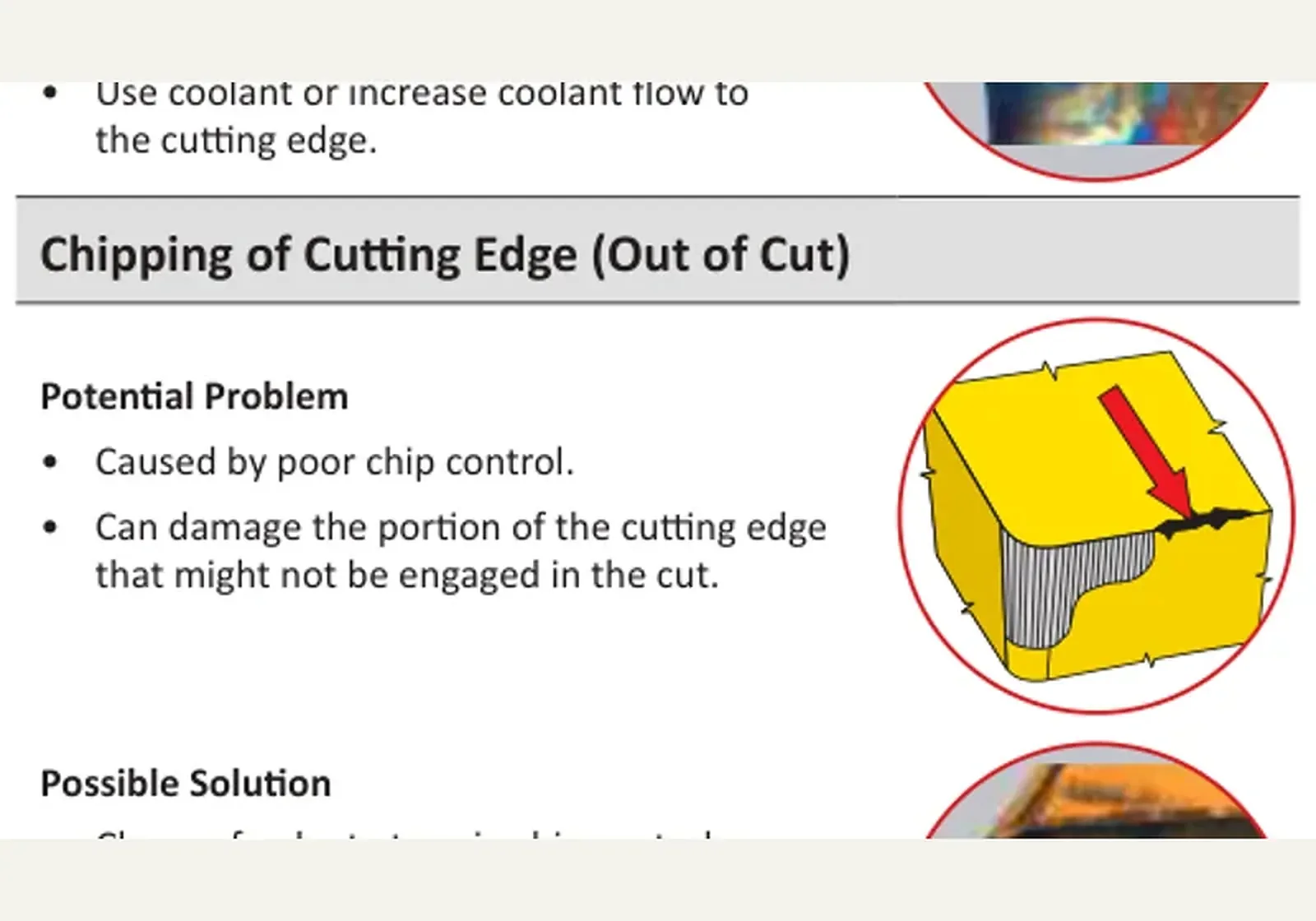

Лункообразование обычно связано с завышенной скоростью; выкрашивание кромки — с недостаточной прочностью группы применения.

Лист справочный, артикулов нет.

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Сверяют износ отработавшей пластины с таблицей, затем меняют марку или режим.

Термические трещины — нет отдельного crop на диске (W21) — не подменяем

Характер износа пластин при растачивании

3 строки

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Характер износа пластин при растачивании. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
	Использовать	более жесткий	оценка	из твёрдого сплава.
—	Уменьшать	тот	Подача	и глубина реза.
—	—	an Пластина	с	более сильный стружколом.
—	—	an Пластина	с	больший радиус угла.
