Канавочная форма 304 · заготовка
Назначение
Матрица сменных пластин формы 304: артикул Wohlhaupter, обозначение DIN ISO 1832, геометрия и марки. Марки на листе: WHC05, WHC111, WHC114, WHC136, WHC18, WHC19, WHC79, WHC98, WHW01, WHW16, WHW20.
Принцип работы и конструкция
Колонки матрицы: радиус, геометрия, артикул, код DIN ISO 1832, индекс и марки. Область применения марки — по символам в ячейке; группа материала — по ГОСТ Р ИСО 513-2019.
Технические параметры
Характерный размер формы и перечень геометрий — в таблице этого листа.
Соответствие стандартам
Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.
Применение и подбор
Выбирают радиус и геометрию, затем марку под группу обрабатываемого материала. В запросе: артикул Wohlhaupter, обозначение DIN ISO 1832, группа материала.

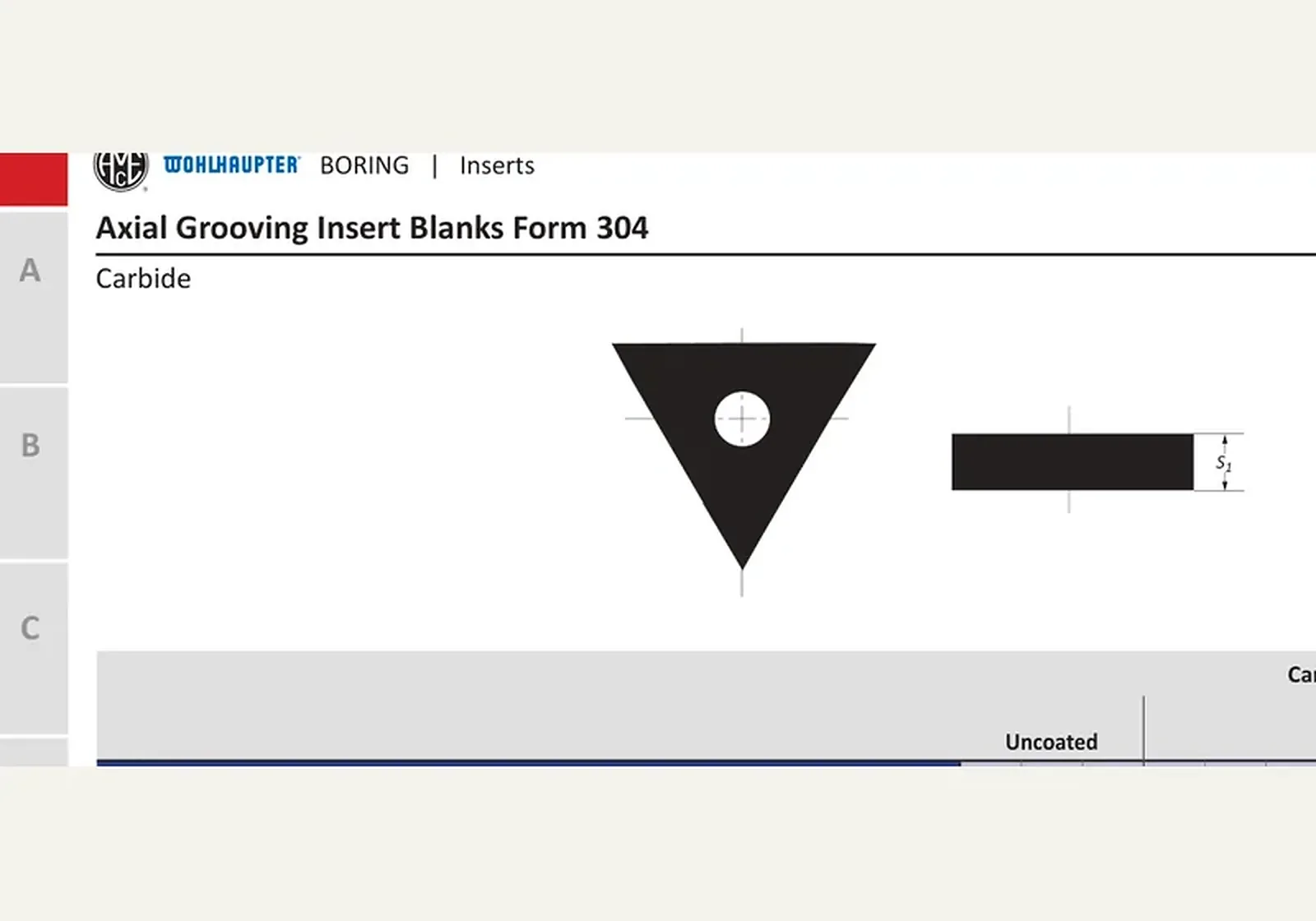

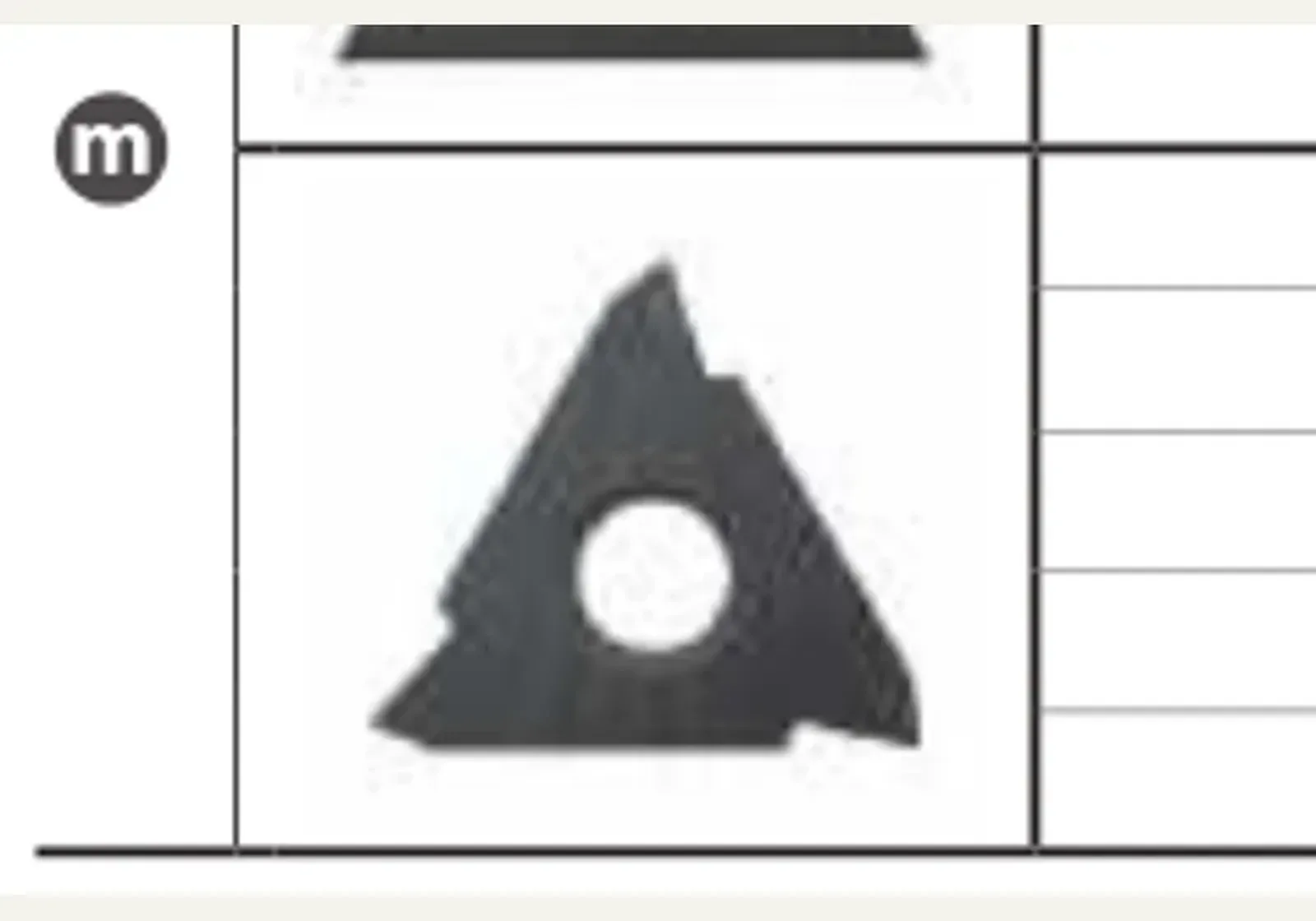

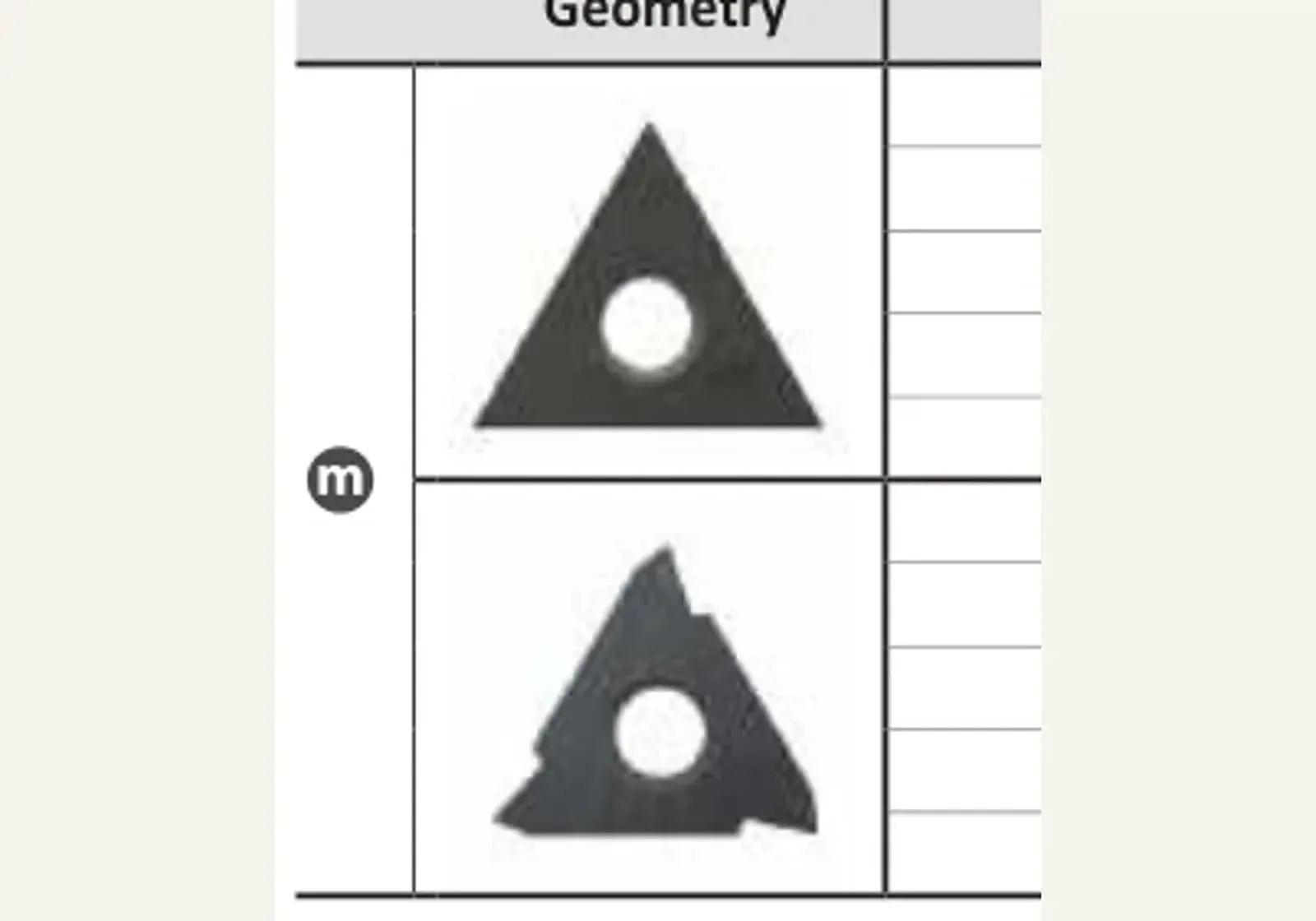

Эскизы
Канавочная форма 304 · заготовка
10 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Твёрдый сплав | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Без покрытия | С покрытием | ||||||||||||
| P · Сталь | |||||||||||||
| M · Нержавеющая | |||||||||||||
| K · Чугун | ▽▽ | ||||||||||||
| N · Цветмет | ▾▾ | ||||||||||||
| S · Титан / жаропрочные | ▽▽ | ||||||||||||
| H · Закалённые | |||||||||||||
| Геометрия | S1 | Артикул | WHW01 | WHW16 | WHW20 | WHC05 | WHC18 | WHC19 | WHC79 | WHC98 | WHC111 | WHC114 | WHC136 |
| 3.50 | 3.50 | 297150 | Заказать | ||||||||||
| 4.30 | 4.30 | 297151 | Заказать | ||||||||||
| 5.30 | 5.30 | 297152 | Заказать | ||||||||||
| 6.50 | 6.50 | 297154 | Заказать | ||||||||||
| 7.50 | 7.50 | 297493 | Заказать | ||||||||||
| 3.50 | 3.50 | 397850 | Заказать | ||||||||||
| 4.30 | 4.30 | 397851 | Заказать | ||||||||||
| 5.30 | 5.30 | 397852 | Заказать | ||||||||||
| 6.50 | 6.50 | 397853 | Заказать | ||||||||||
| 7.50 | 7.50 | 397854 | Заказать | ||||||||||
Технические данные · форма 304
1 строкаРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Символ | ||||||
|---|---|---|---|---|---|---|
| условия обработки | ||||||
| Форма пластины | Винт с потайной головкой | Динамометрический ключ, Н·м | Сервисный ключ | Технические данные, Н·м | Размер ключа | |
| 304 | 215392 Заказать M5 x 0.8 x 12.9 | 415543 | 215150 | 5.0 Н·м | T20 | — |
Условные обозначения · условия обработки
| Символ | Условия обработки |
|---|---|
| ● | Хорошо — основная область применения |
| ○ | Хорошо — расширенная область применения |
| ⦵ | Средне — основная область применения |
| ⊝ | Средне — расширенная область применения |
| ⊗ | Трудно — основная область применения |
| ⊛ | Трудно — расширенная область применения |
Условные обозначения · тип пластины
| Символ | Тип пластины |
|---|---|
| ▼ | Черновая — основная область применения |
| ▽ | Черновая — расширенная область применения |
| ▼▼ | Универсальная — основная область применения |
| ▽▽ | Универсальная — расширенная область применения |
| ▼▼▼ | Чистовая — основная область применения |
| ▽▽▽ | Чистовая — расширенная область применения |
