Канавочная форма 304 · кольцо (сдвоенное) · стр. 260
Сменные пластины
Пластины · Формы
Канавочная форма 304 · кольцо (сдвоенное)
Назначение
Матрица сменных пластин формы 304: артикул Wohlhaupter, обозначение DIN ISO 1832, геометрия и марки. Марки на листе: WHC05, WHC111, WHC114, WHC136, WHC164, WHC18, WHC19, WHC79, WHC98, WHW01, WHW16, WHW20.
Принцип работы и конструкция
Колонки матрицы: радиус, геометрия, артикул, код DIN ISO 1832, индекс и марки. Область применения марки — по символам в ячейке; группа материала — по ГОСТ Р ИСО 513-2019.
Технические параметры
Характерный размер формы и перечень геометрий — в таблице этого листа.
Соответствие стандартам
Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.
Применение и подбор
Выбирают радиус и геометрию, затем марку под группу обрабатываемого материала. В запросе: артикул Wohlhaupter, обозначение DIN ISO 1832, группа материала.
Канавочная форма 304 · кольцо (сдвоенное)
4 строкиРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Твёрдый сплав | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Без покрытия | С покрытием | ||||||||||||||||||
| P · Сталь | ▾▾ | ||||||||||||||||||
| M · Нержавеющая | ▽▽ | ||||||||||||||||||
| K · Чугун | ▾▾ | ||||||||||||||||||
| N · Цветмет | |||||||||||||||||||
| S · Титан / жаропрочные | ▾▾ | ||||||||||||||||||
| H · Закалённые | |||||||||||||||||||
| Геометрия | Диапазон растачивания, мм | Сечение уплотнительного кольца | B+ 0.05 | B макс | T макс | R± 0.05 | Артикул | WHW01 | WHW16 | WHW20 | WHC05 | WHC18 | WHC19 | WHC79 | WHC98 | WHC111 | WHC114 | WHC136 | WHC164 |
| — | 53.00-1000.00 | 1.00-1.50 | 1.50 | 2.50 | 1.65 | 0.20 | 297976 | Заказать | |||||||||||
| — | 53.00-1000.00 | 1.50-2.40 | 2.20 | 3.70 | 2.35 | 0.30 | 297977 | Заказать | |||||||||||
| — | 53.00-1000.00 | 2.40-4.00 | 3.40 | 5.70 | 3.65 | 0.50 | 297978 | Заказать | |||||||||||
| — | 53.00-1000.00 | 4.00-5.50 | 5.40 | 9.10 | 4.95 | 0.80 | 297979 | Заказать | |||||||||||
Принадлежности к пластинам
1 строкаМомент затяжки — в ньютон-метрах, шаг и длина резьбы — в миллиметрах.

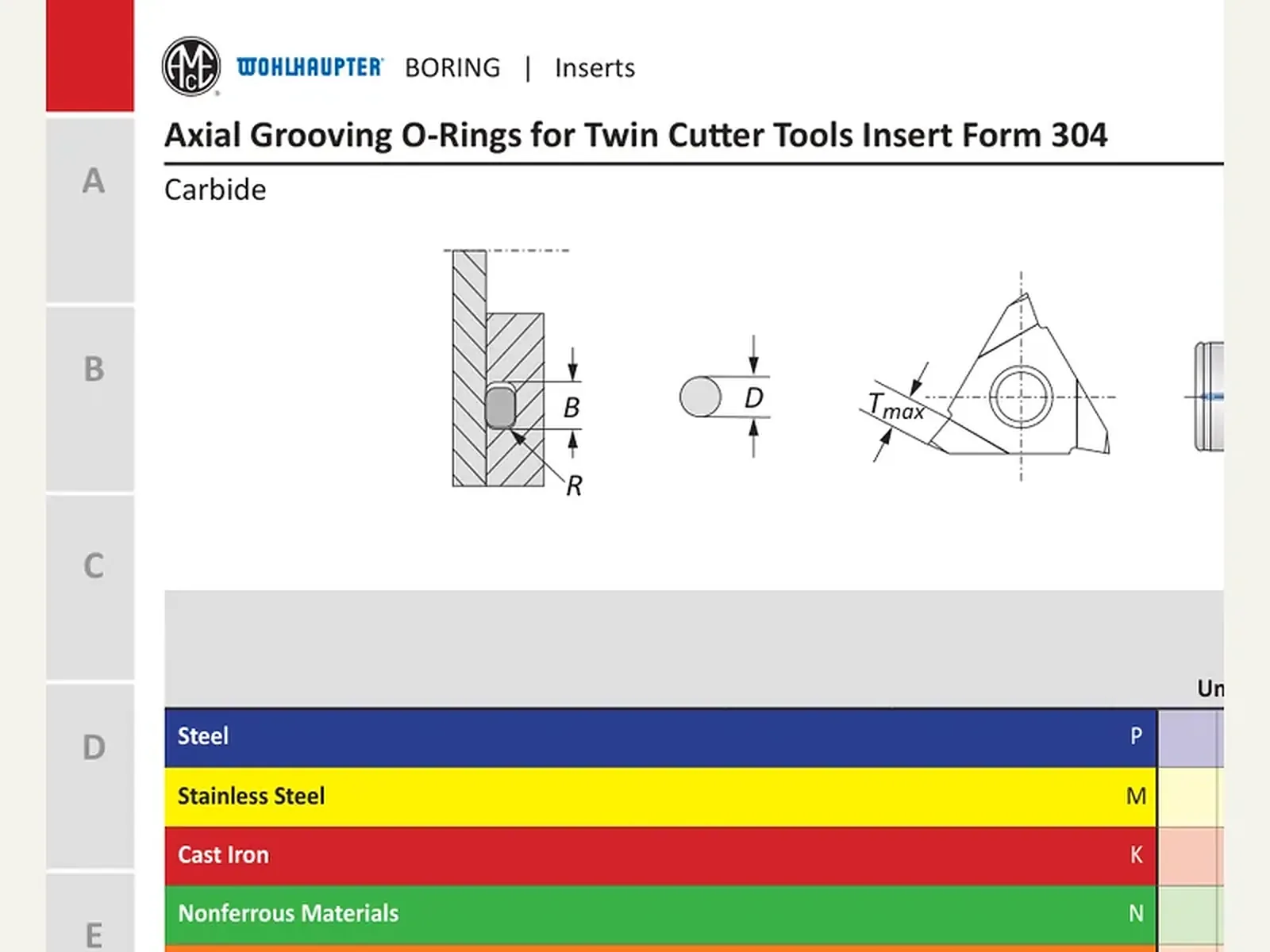

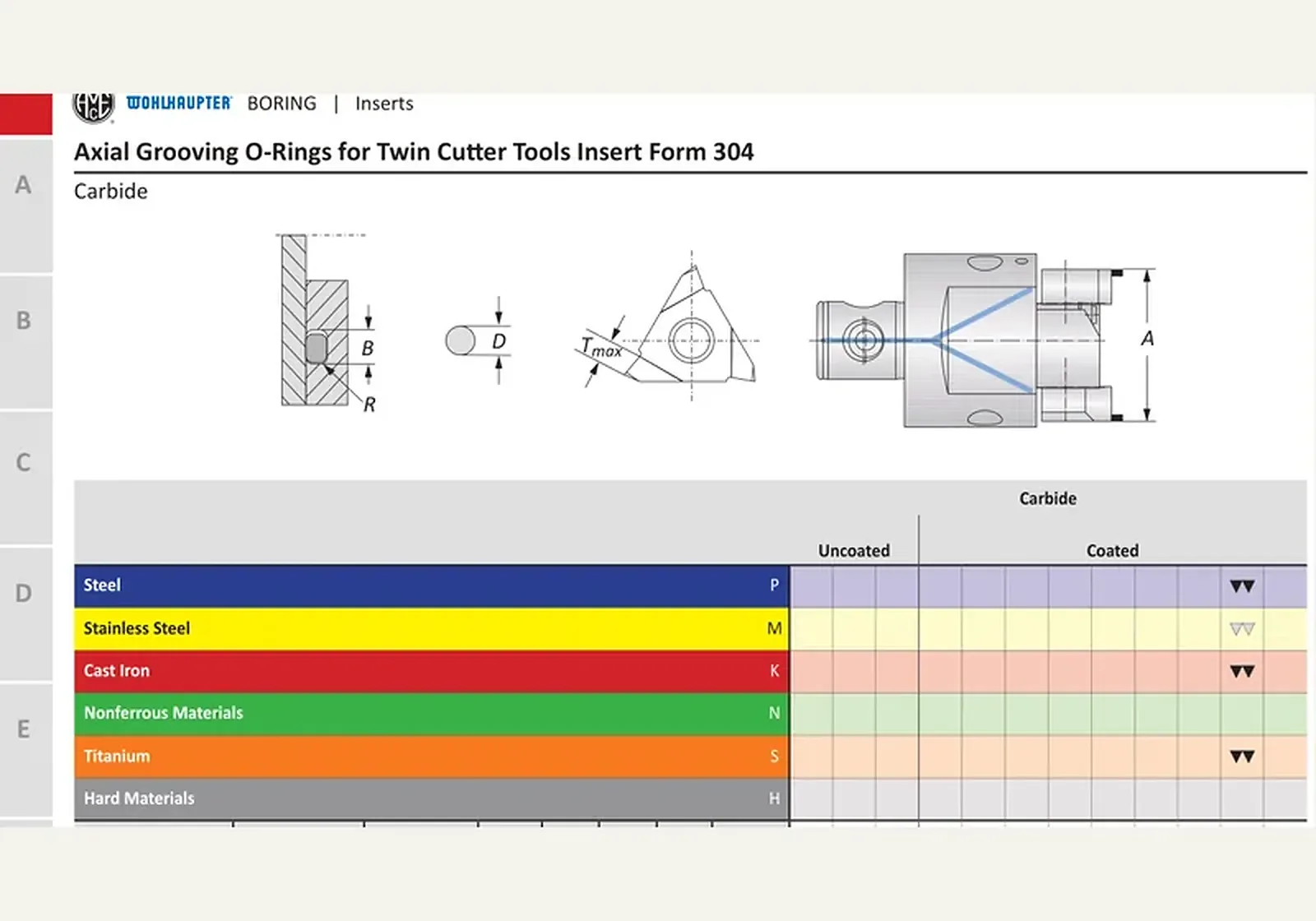

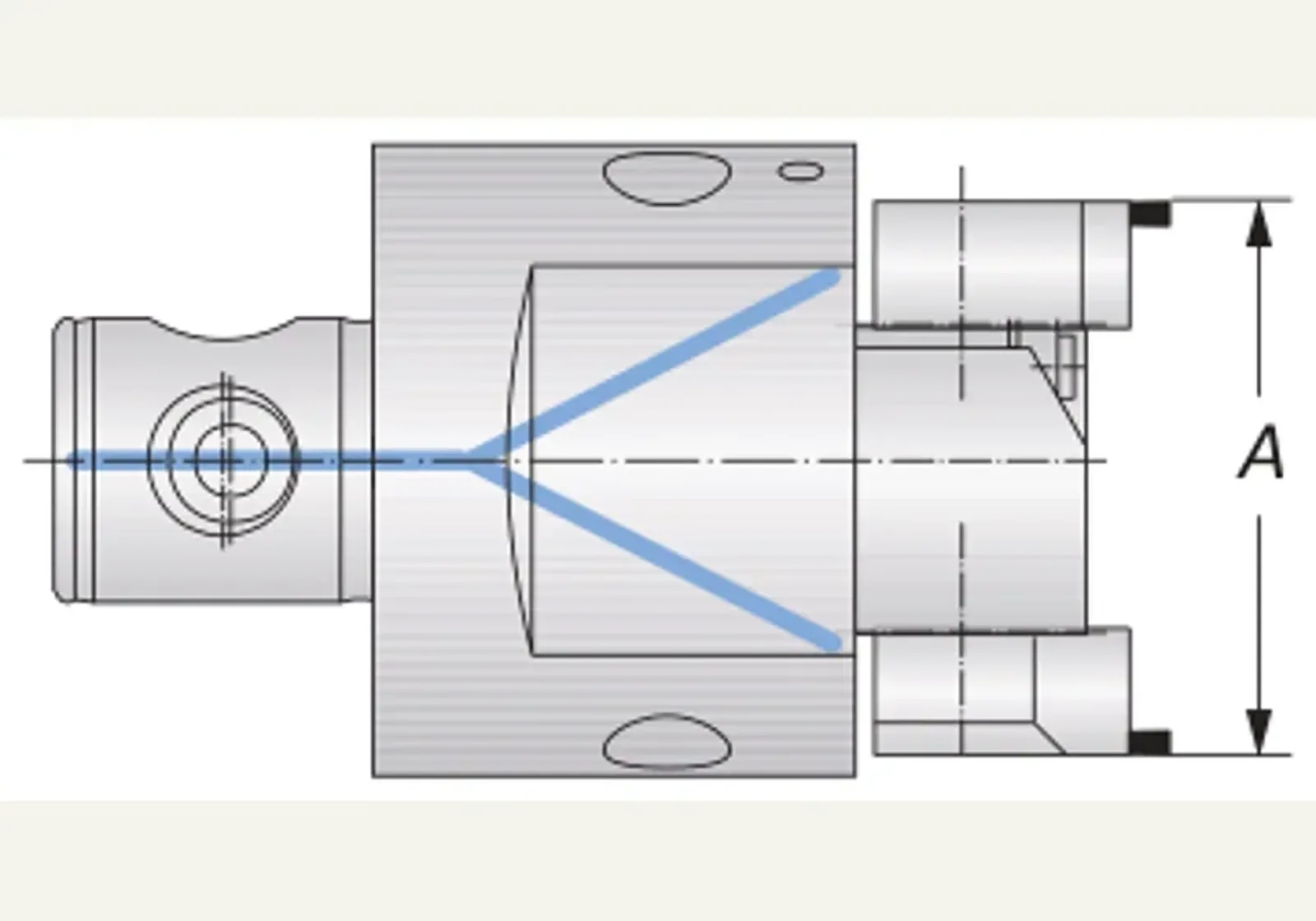

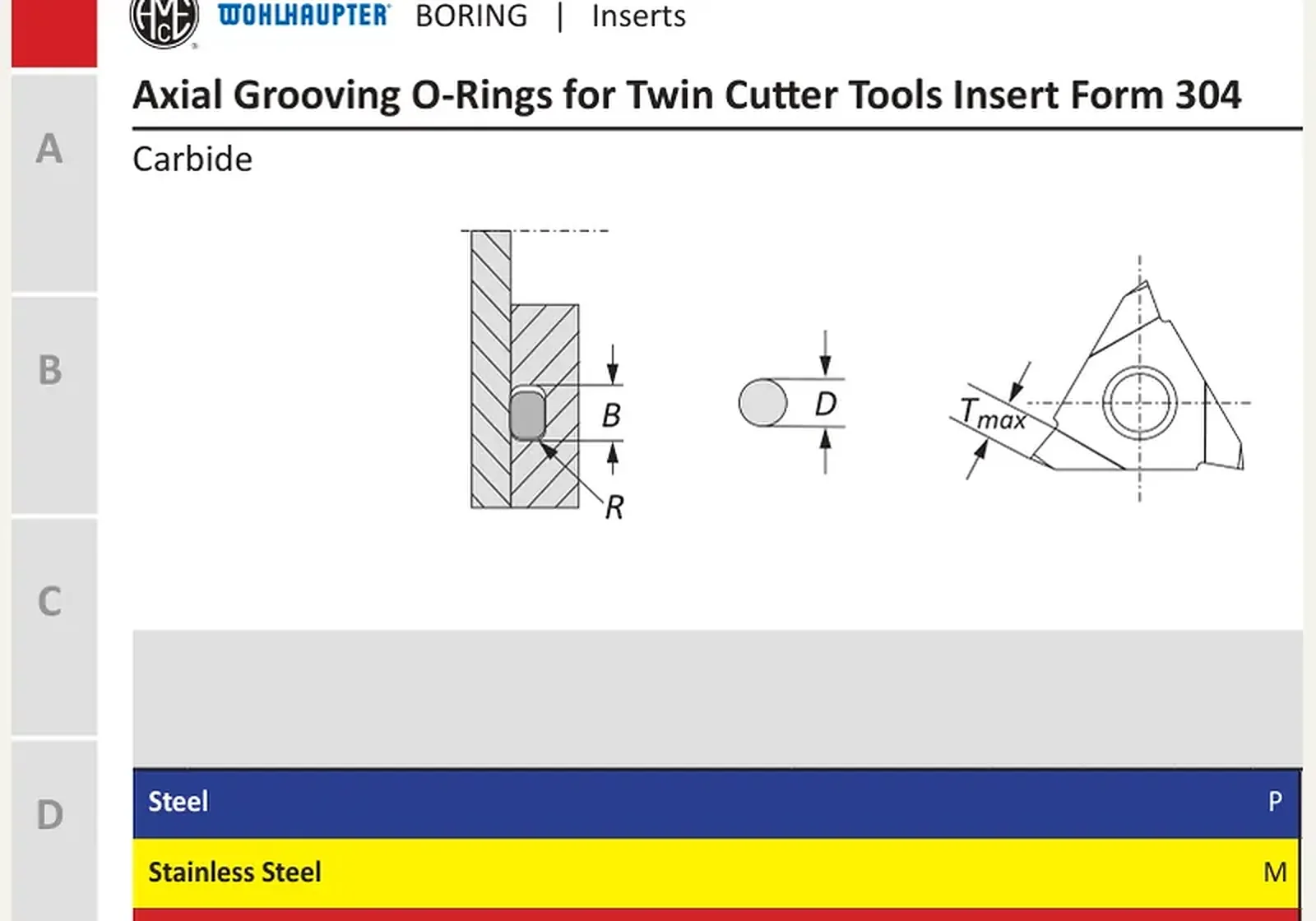

Эскизы
