Расчётные соотношения шероховатости и радиуса при вершине.
Назначение
Формулы связывают подачу и радиус при вершине с параметром шероховатости. Шероховатость нормируют по ISO 21920-2.
Принцип работы и конструкция
Зачищающая геометрия снижает высоту неровностей при той же подаче.
Технические параметры
Формулы этого листа — расчётный ориентир, не допуск отверстия.
Соответствие стандартам
Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.
Применение и подбор

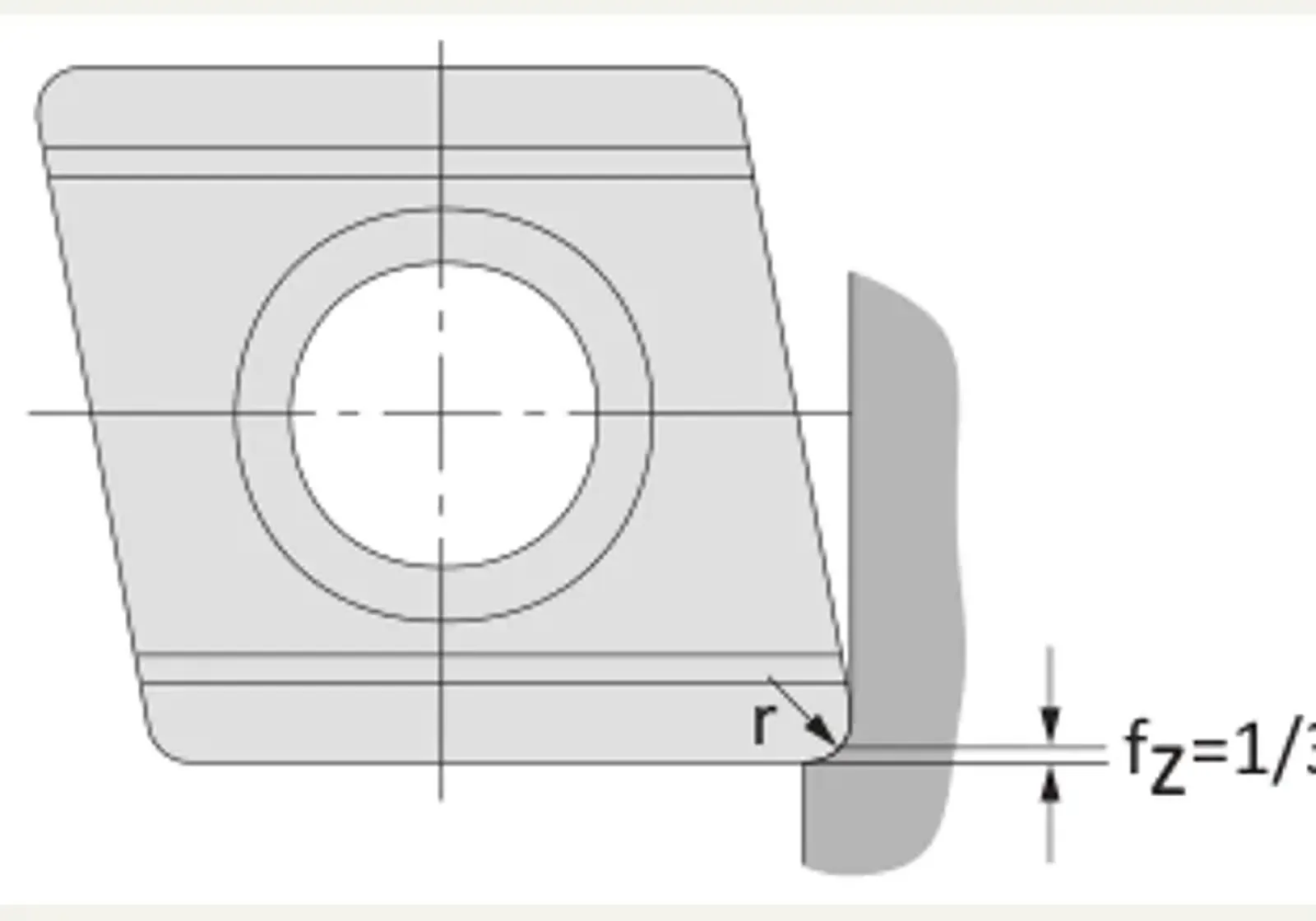

Радиус назначают по требуемой шероховатости и проверяют в матрице формы.
Поверхность / формулы
Техническая информация
6 строкЕдиницы: скорость — м/мин · подача — мм/зуб · твёрдость — HB. Если в ячейке указано иное — оно главнее.
| Общие формулы | |
|---|---|
| Vc = D x π x n Cutting Speed 1000, мм | (М/мин) |
| n = Vc x 1000 RPM D x π | (мин⁻¹) |
| Скорость подачи Vf = f x n | (мм/мин) |
| D = Ø обработки | (мм) |
| f = Подача | (мм/u) |
| Vc= скорость резания | — |
| n = об/мин | (мин⁻¹) |
