Канавочная форма 325 · стр. 261
Значки и обозначения
Сменные пластины
Пластины · Формы
Канавочная форма 325
Назначение
Матрица сменных пластин формы 325: артикул Wohlhaupter, обозначение DIN ISO 1832, геометрия и марки. Марки на листе: WHC05, WHC111, WHC114, WHC136, WHC164, WHC18, WHC19, WHC79, WHC98, WHW01, WHW16, WHW20.
Принцип работы и конструкция
Колонки матрицы: радиус, геометрия, артикул, код DIN ISO 1832, индекс и марки. Область применения марки — по символам в ячейке; группа материала — по ГОСТ Р ИСО 513-2019.
Технические параметры
Характерный размер формы и перечень геометрий — в таблице этого листа.
Соответствие стандартам

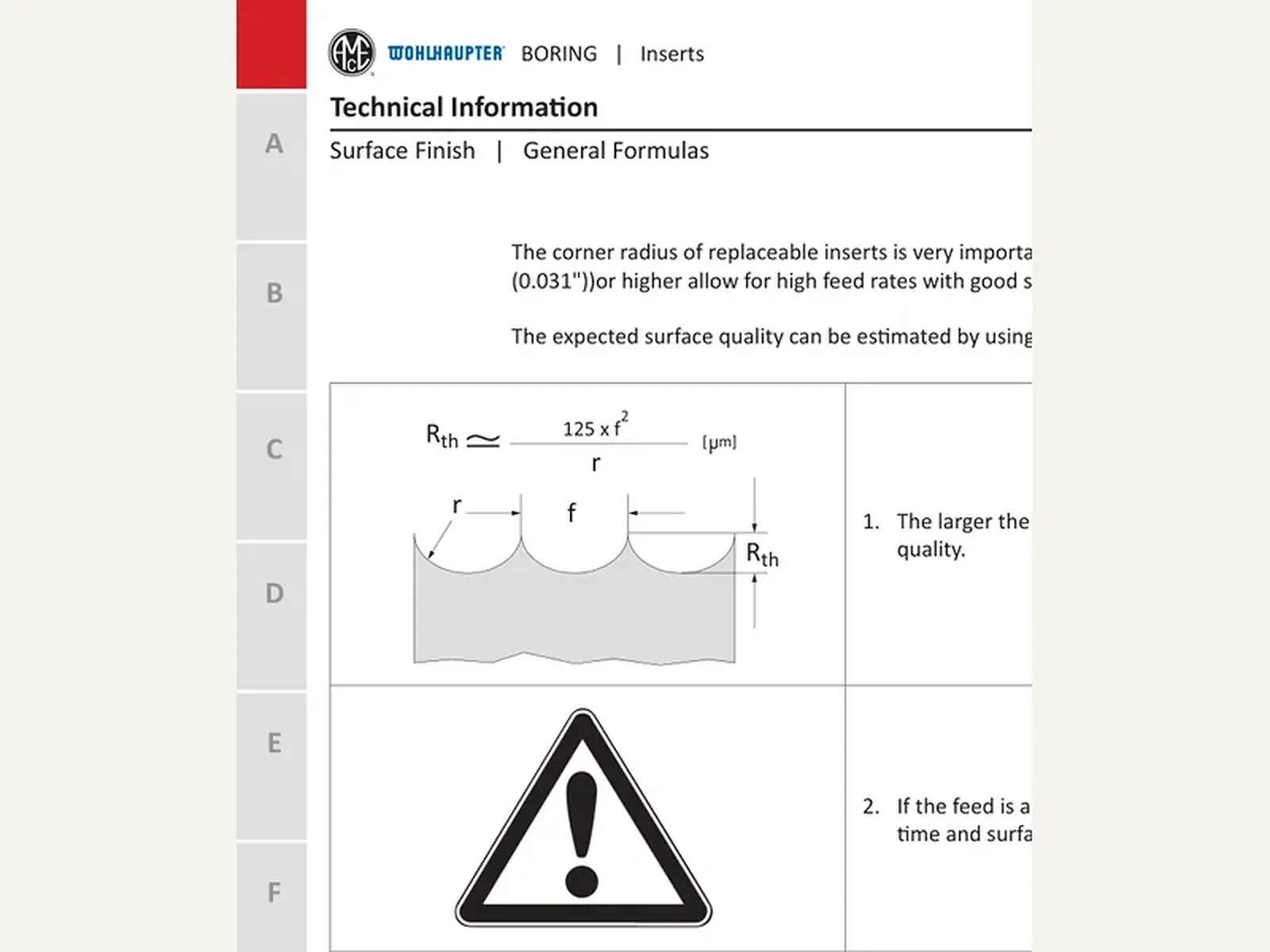

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

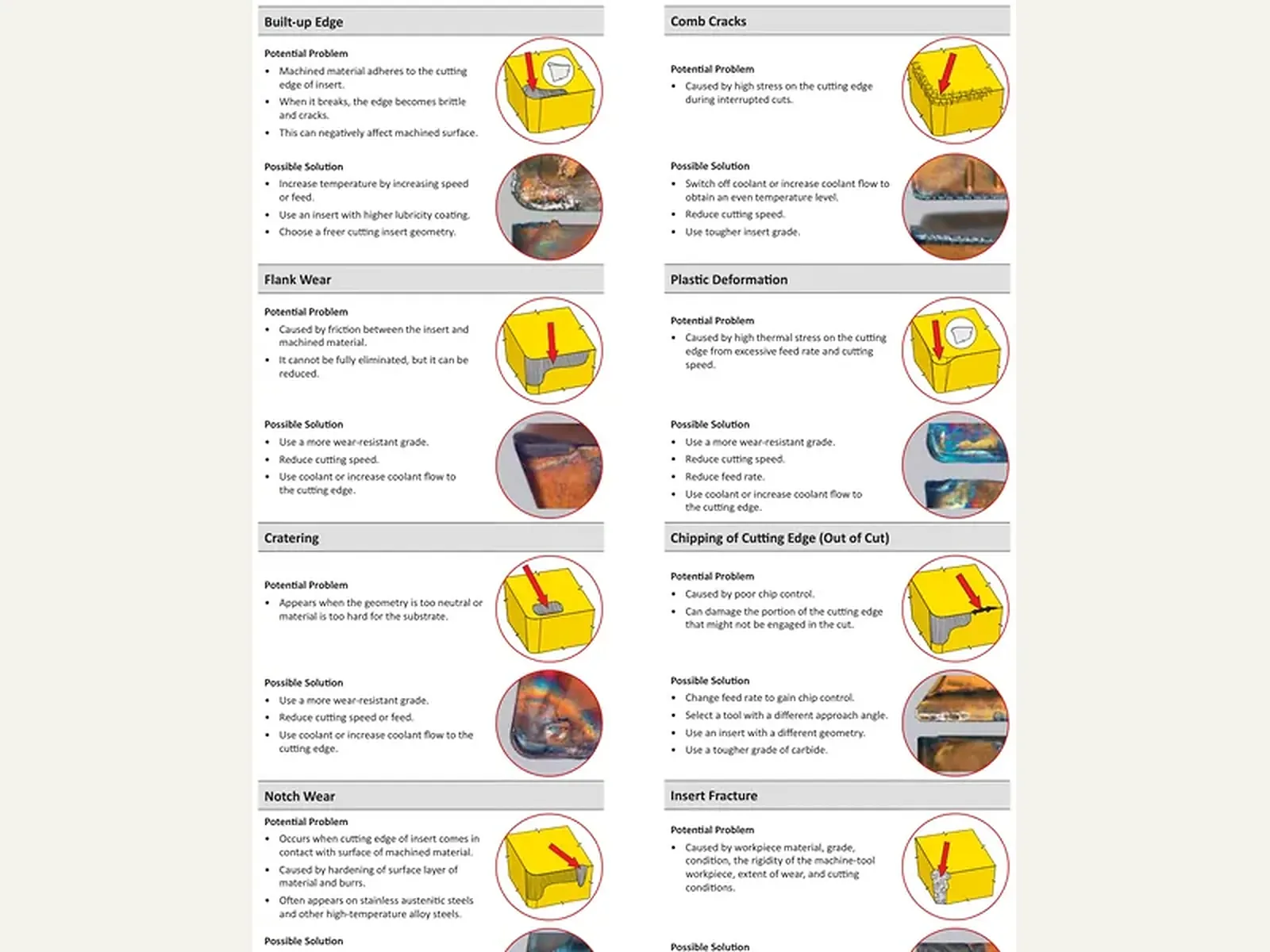

Применение и подбор
Выбирают радиус и геометрию, затем марку под группу обрабатываемого материала. В запросе: артикул Wohlhaupter, обозначение DIN ISO 1832, группа материала.

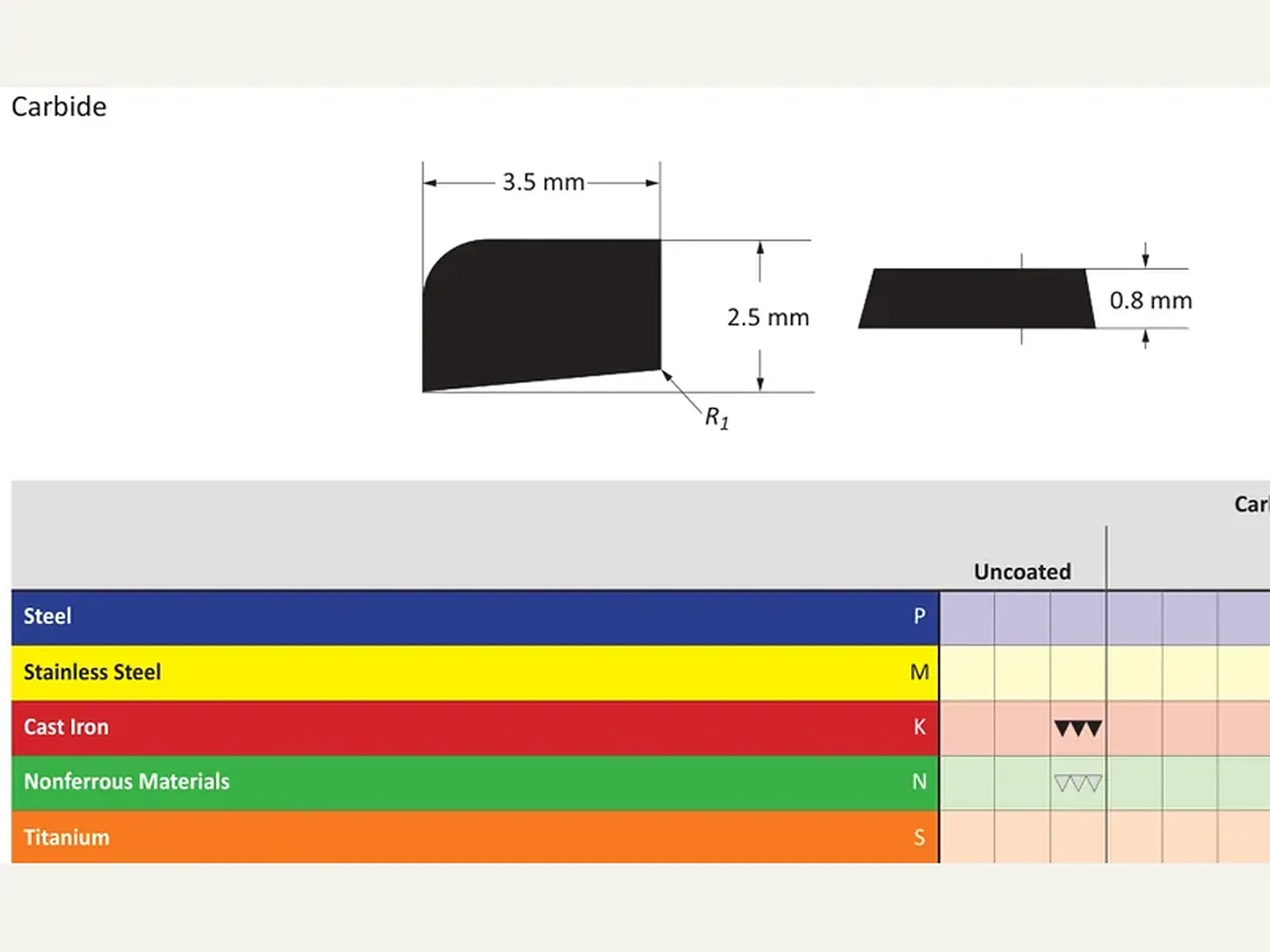

Форма 325
1 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

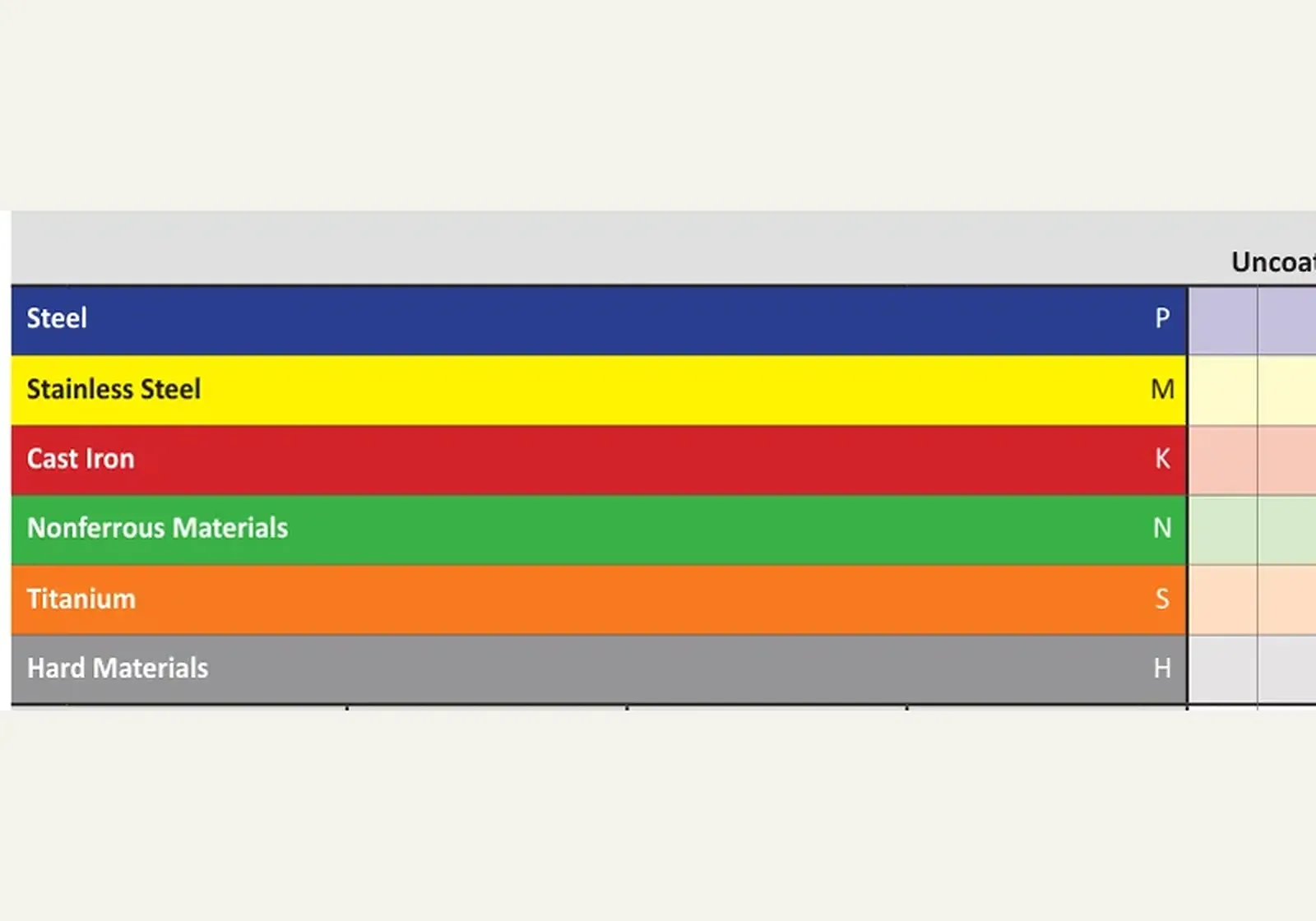

| Твёрдый сплав | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Без покрытия | С покрытием | ||||||||||||||
| P Сталь | ▾▾▾ | ||||||||||||||
| M Нержавеющая | ▾▾▾ | ||||||||||||||
| K Чугун | ▾▾▾ | ▽▽▽ | |||||||||||||
| N Цветмет | ▽▽▽ | ||||||||||||||
| S Титан / жаропрочные | ▾▾▾ | ||||||||||||||
| H Закалённые | |||||||||||||||
| Геометрия | Радиус R1, мм | Артикул | № индекса | WHW01 | WHW16 | WHW20 | WHC05 | WHC18 | WHC19 | WHC79 | WHC98 | WHC111 | WHC114 | WHC136 | WHC164 |
| 860 | 0.10 | F32501CN860 Заказать | 097831 | ⦵ | ⦵ | ||||||||||

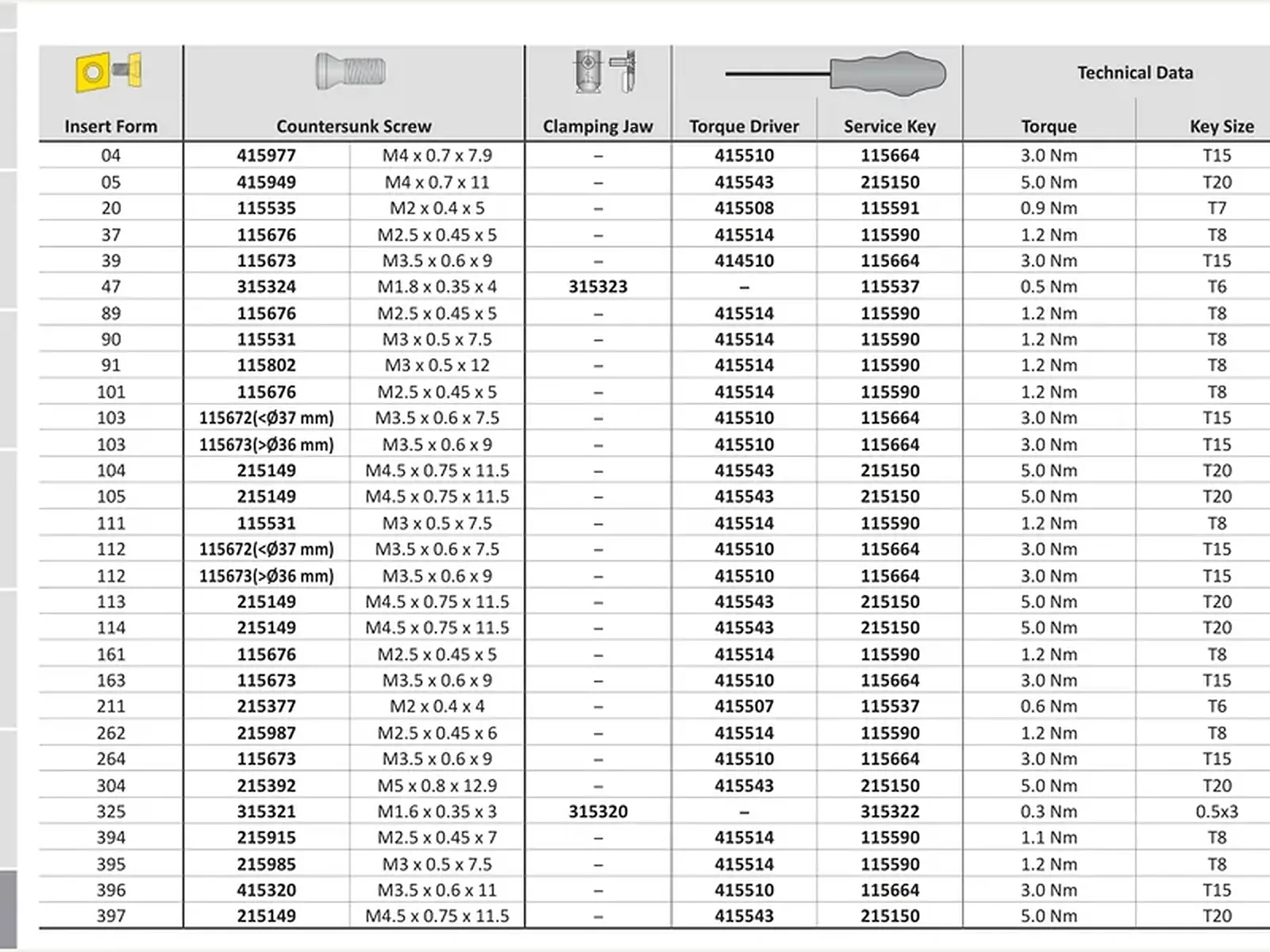

Технические данные
1 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
Условные обозначения
| Символ | Значение |
|---|---|
| ● | Основная область — благоприятные условия |
| ○ | Расширенная область — благоприятные условия |
| ⦵ | Основная область — средние условия |
| ⊝ | Расширенная область — средние условия |
| ⊗ | Основная область — тяжёлые условия |
| ⊛ | Расширенная область — тяжёлые условия |
Тип пластины
| Символ | Значение |
|---|---|
| ▼ | Черновая — основная область |
| ▽ | Черновая — расширенная область |
| ▼▼ | Универсальная — основная область |
| ▽▽ | Универсальная — расширенная область |
| ▼▼▼ | Чистовая — основная область |
| ▽▽▽ | Чистовая — расширенная область |

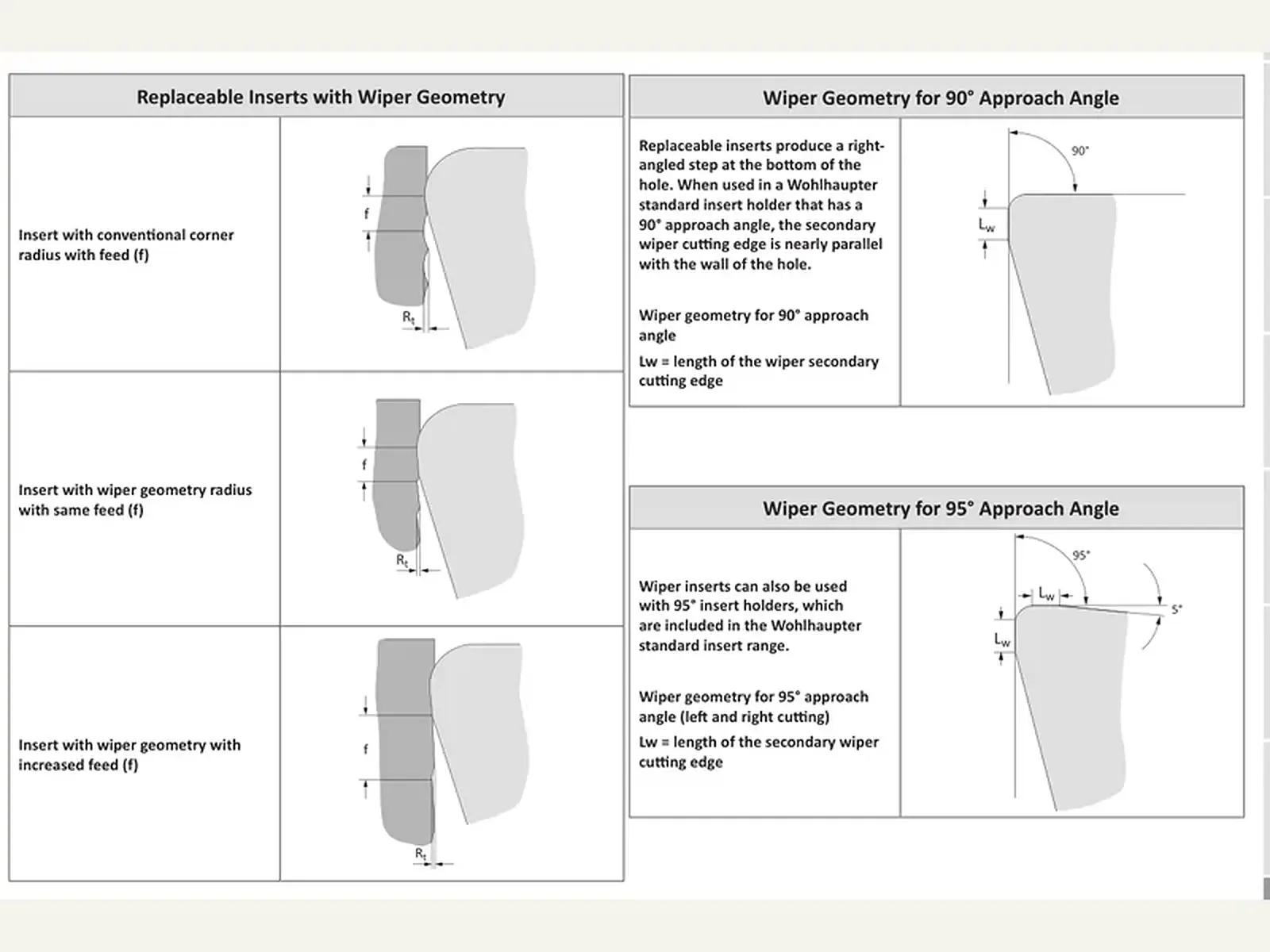

Эскизы геометрий
