Формы 04 и 05 · стр. 255
Значки и обозначения
Сменные пластины
Пластины · Формы
Формы 04 и 05
Назначение
Матрица сменных пластин формы 04: артикул Wohlhaupter, обозначение DIN ISO 1832, геометрия и марки. Марки на листе: WHC05, WHC111, WHC114, WHC168, WHC170, WHC18, WHC19, WHC198, WHC79, WHC98, WHW16.
Принцип работы и конструкция
Колонки матрицы: радиус, геометрия, артикул, код DIN ISO 1832, индекс и марки. Область применения марки — по символам в ячейке; группа материала — по ГОСТ Р ИСО 513-2019.
Технические параметры
Характерный размер формы и перечень геометрий — в таблице этого листа.
Соответствие стандартам
Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.
Применение и подбор
Выбирают радиус и геометрию, затем марку под группу обрабатываемого материала. В запросе: артикул Wohlhaupter, обозначение DIN ISO 1832, группа материала.
Формы 04 и 05
4 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

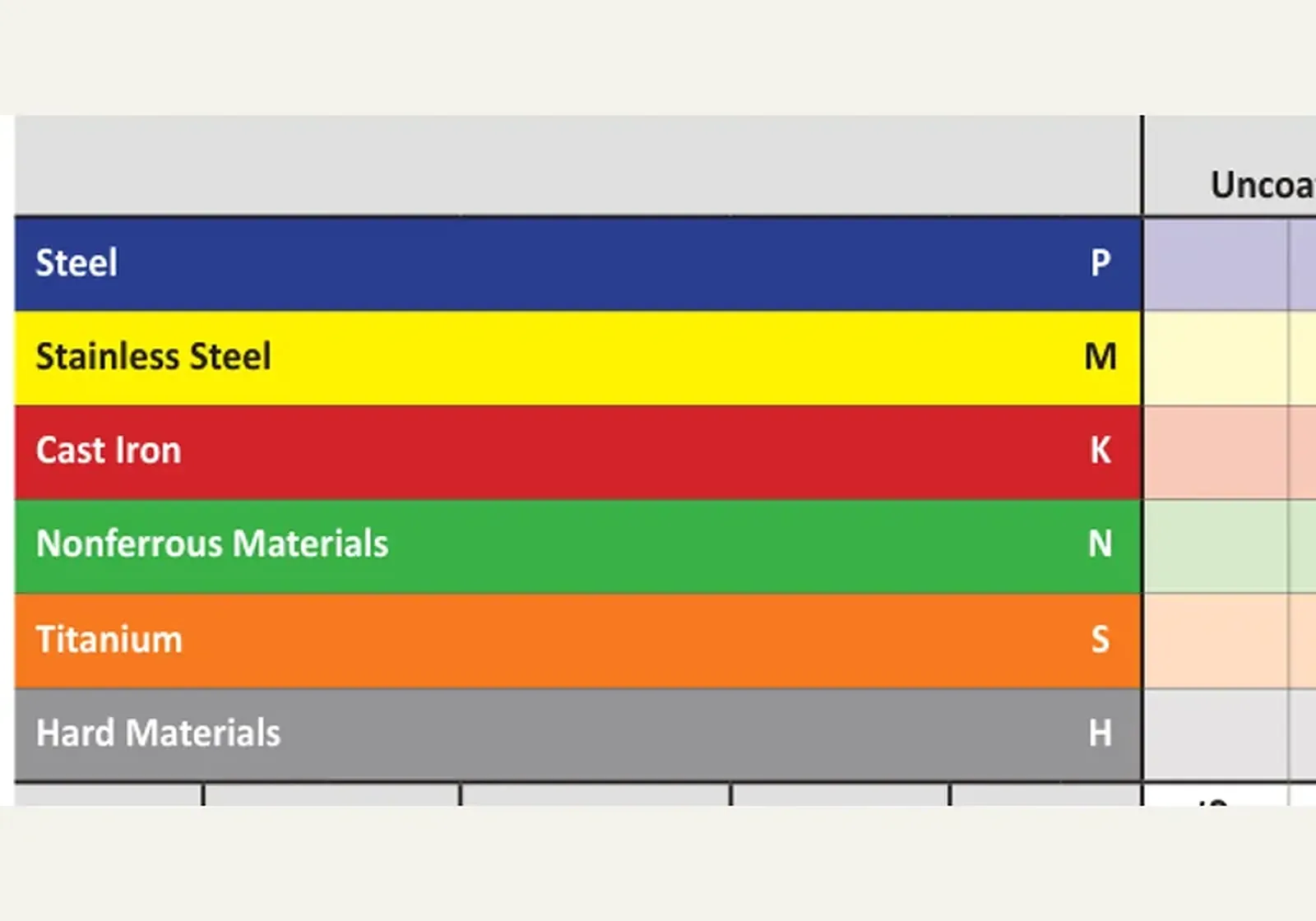

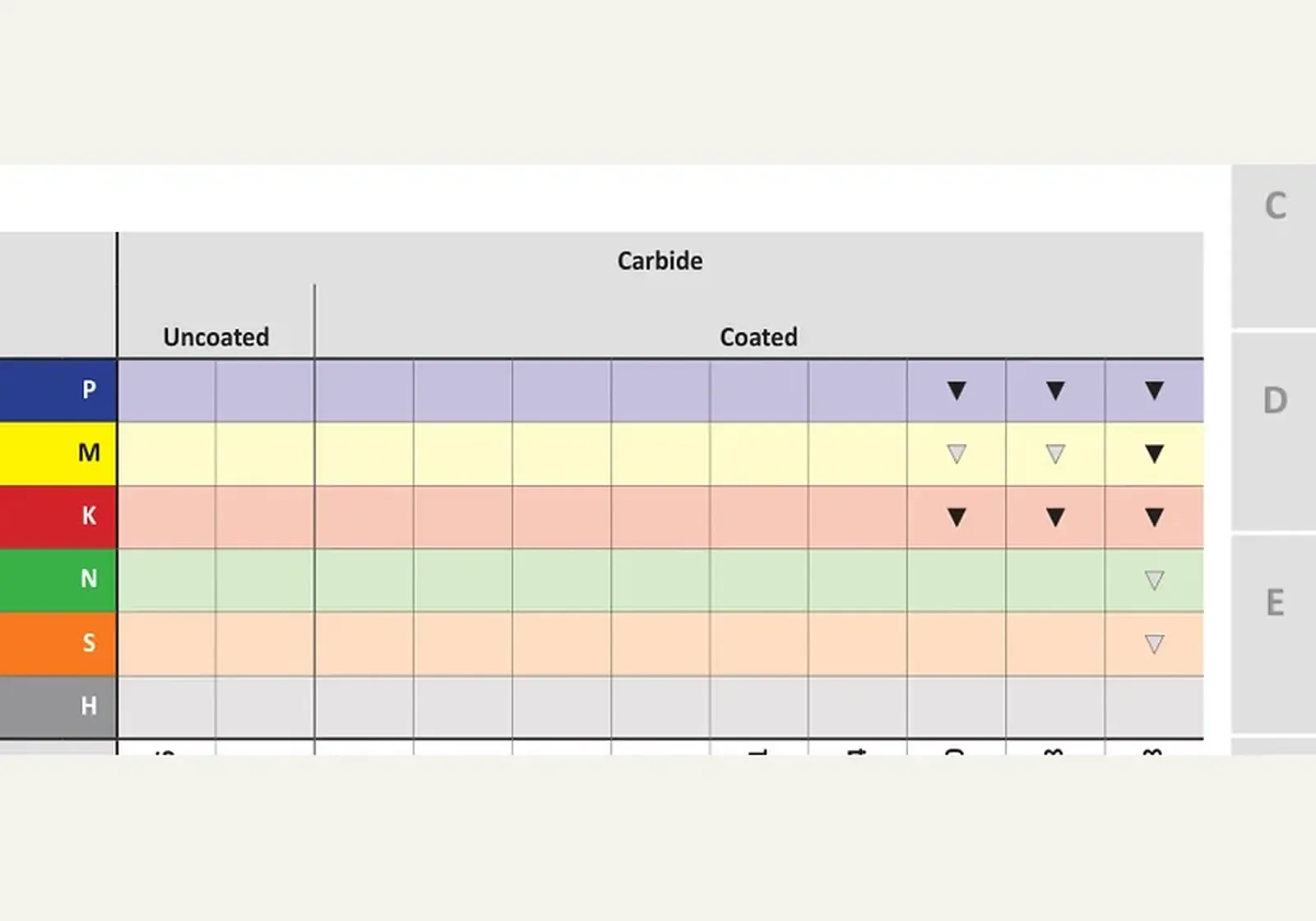

| Твёрдый сплав | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Без покрытия | С покрытием | ||||||||||||||
| P Сталь | ▾ | ||||||||||||||
| M Нержавеющая | ▽ | ▾ | |||||||||||||
| K Чугун | ▾ | ||||||||||||||
| N Цветмет | ▽ | ||||||||||||||
| S Титан / жаропрочные | ▽ | ||||||||||||||
| H Закалённые | |||||||||||||||
| Геометрия | Радиус, мм | Артикул | Код ISO | № индекса | WHW16 | WHC05 | WHC18 | WHC19 | WHC79 | WHC98 | WHC111 | WHC114 | WHC170 | WHC168 | WHC198 |
| 880 | 0.40 0.016 | F00404ML880 Заказать | - | 397595 | ⦵ | ||||||||||
| 880 | 0.40 0.016 | F00504ML880 Заказать | - | 397593 | ⊗ | ⦵ | |||||||||
| 880 | 0.80 0.031 | F00508ML880 Заказать | - | 397594 | ⊗ | ⊗ | ⦵ | ||||||||
| 811 | 0.80 0.031 | F00508ML811 Заказать | - | 397844 | ⊗ | ||||||||||
Технические данные
2 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
Условные обозначения
| Символ | Значение |
|---|---|
| ● | Основная область — благоприятные условия |
| ○ | Расширенная область — благоприятные условия |
| ⦵ | Основная область — средние условия |
| ⊝ | Расширенная область — средние условия |
| ⊗ | Основная область — тяжёлые условия |
| ⊛ | Расширенная область — тяжёлые условия |
Тип пластины
| Символ | Значение |
|---|---|
| ▼ | Черновая — основная область |
| ▽ | Черновая — расширенная область |
| ▼▼ | Универсальная — основная область |
| ▽▽ | Универсальная — расширенная область |
| ▼▼▼ | Чистовая — основная область |
| ▽▽▽ | Чистовая — расширенная область |

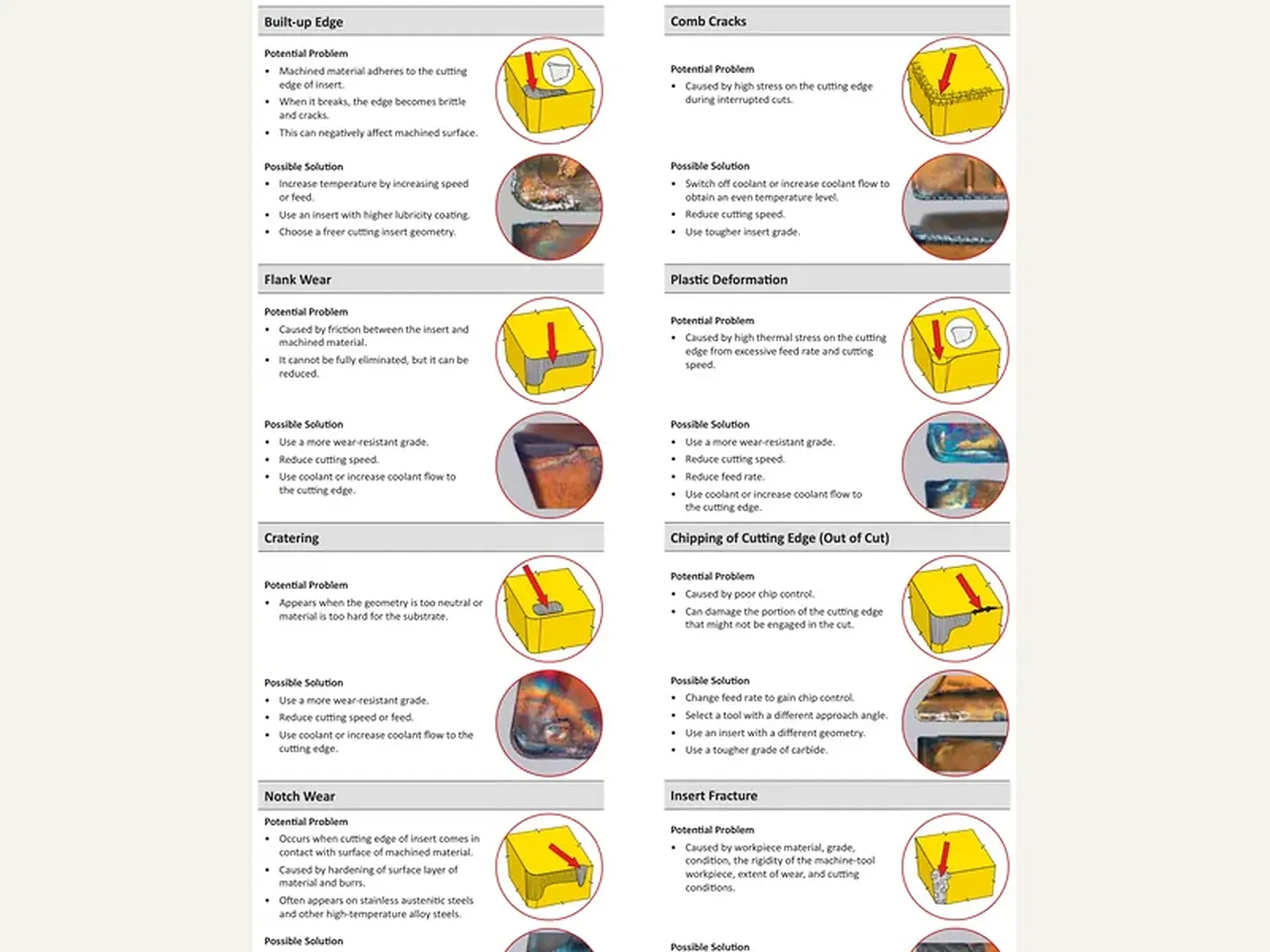

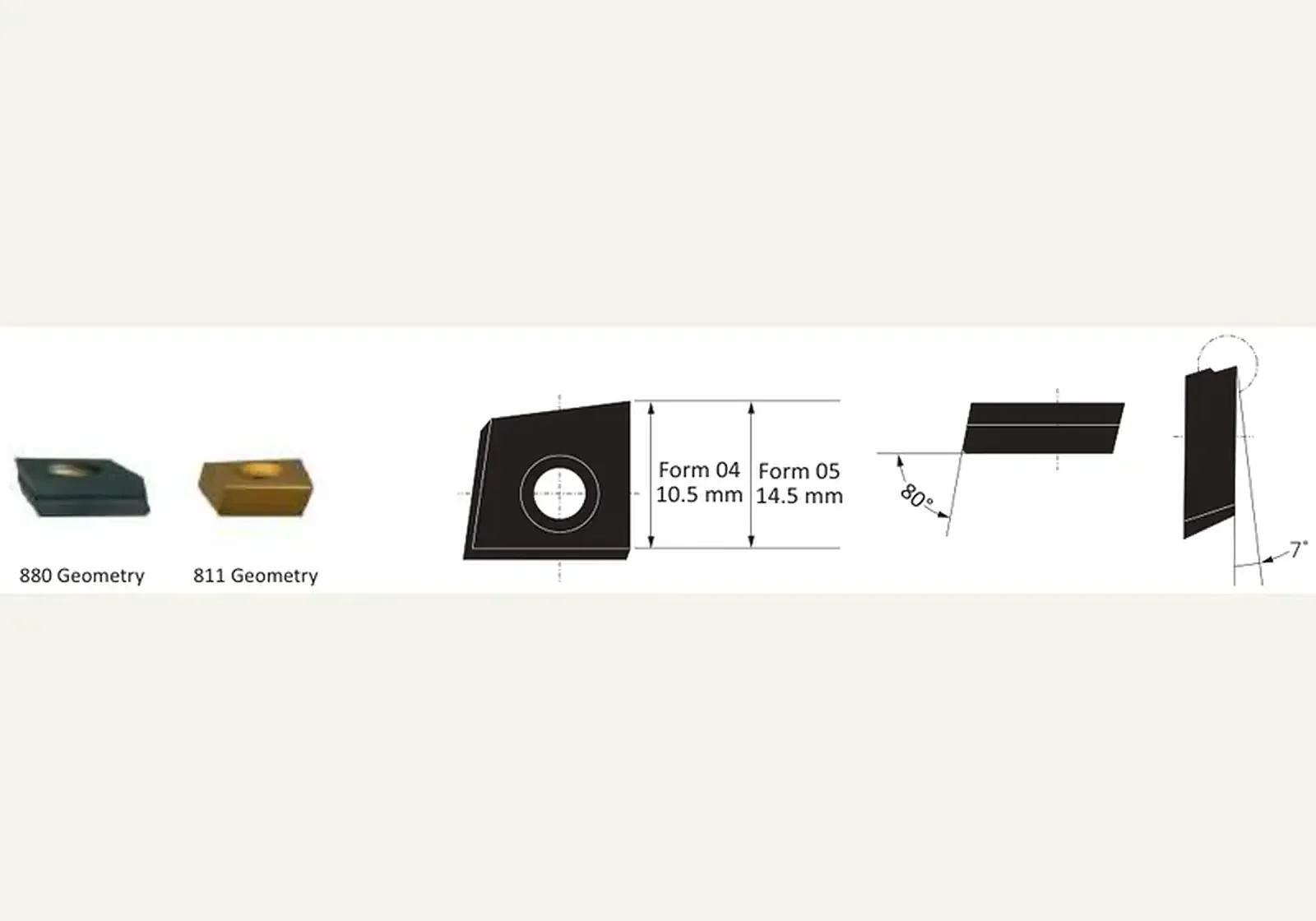

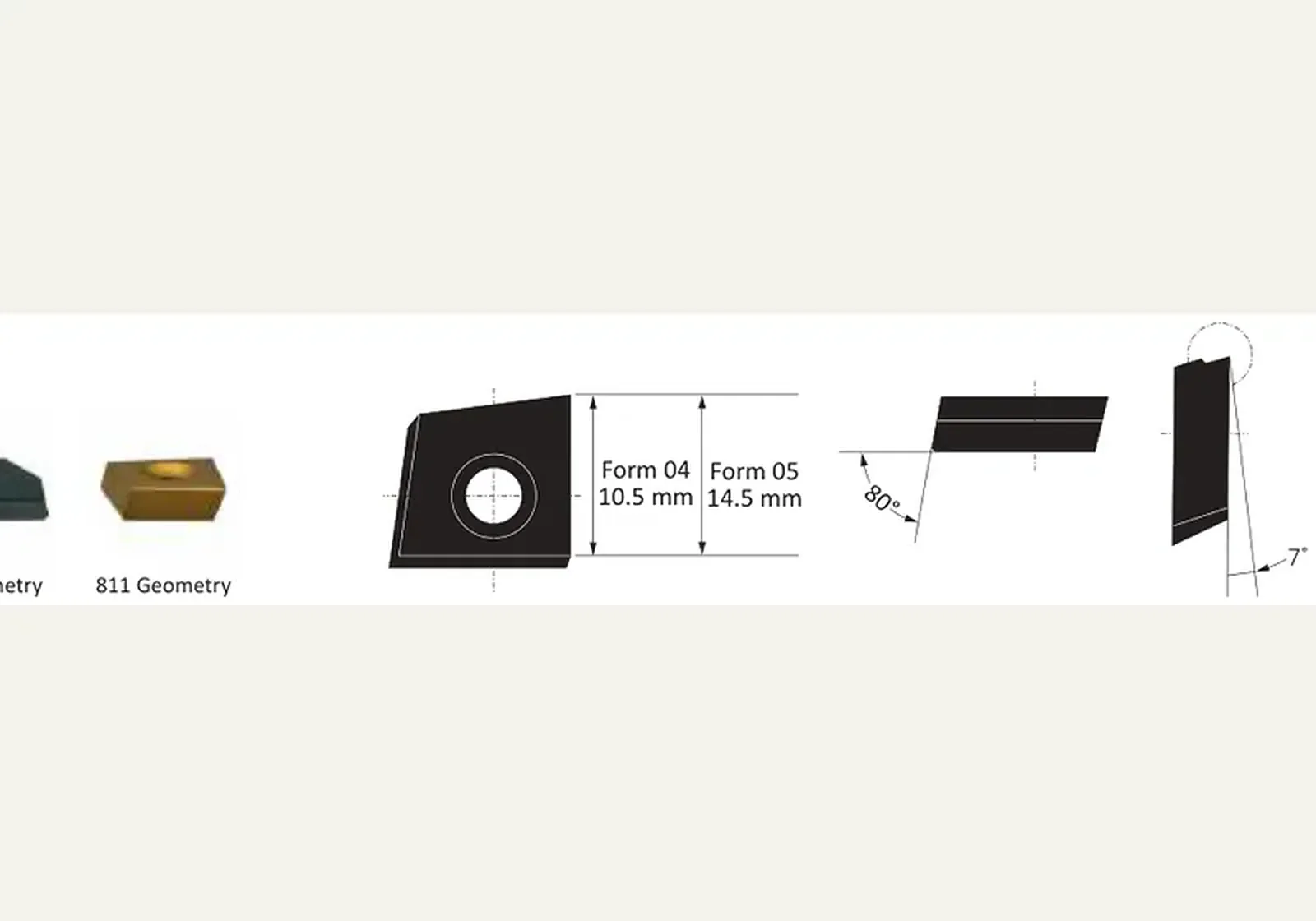

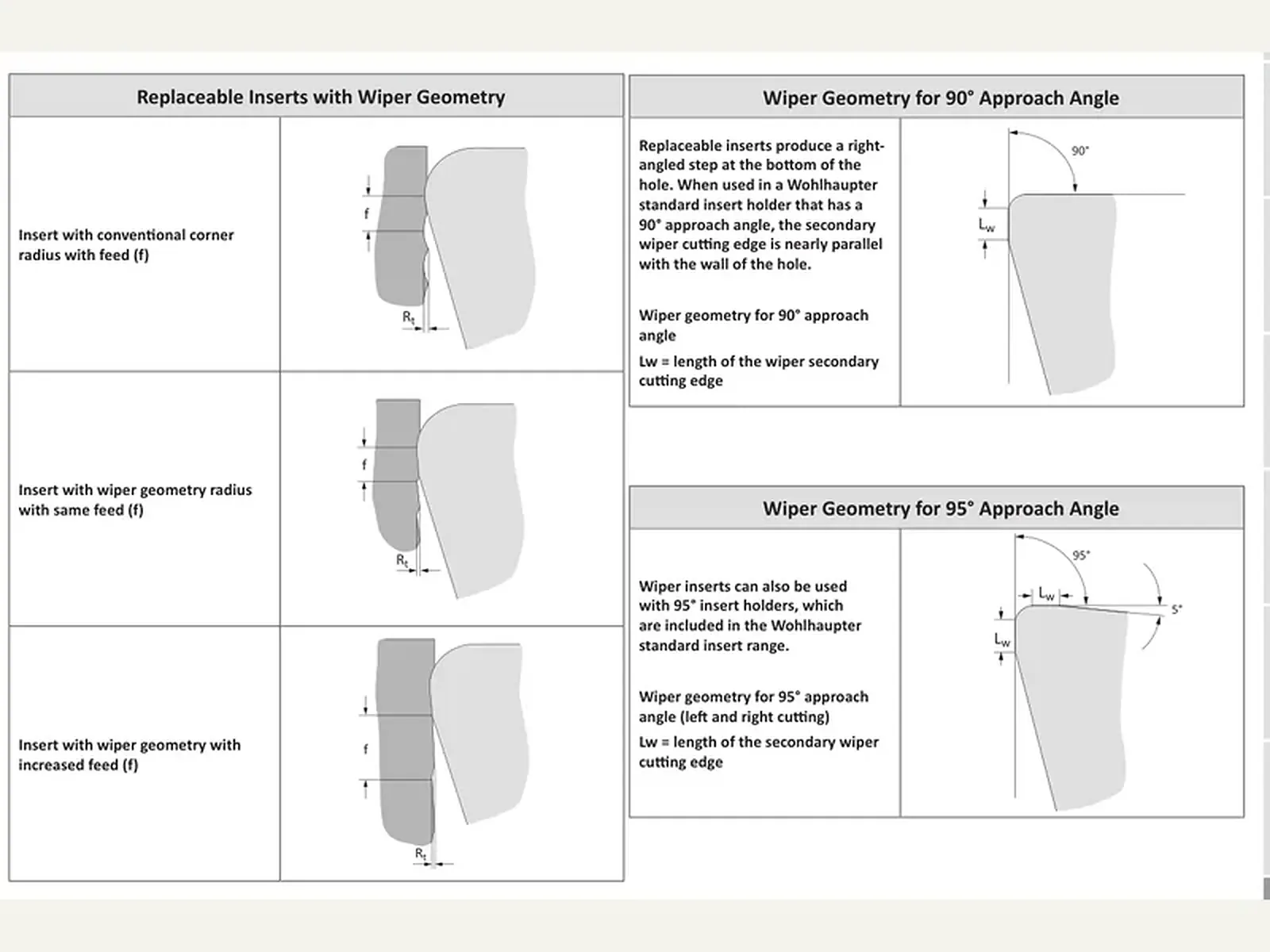

Эскизы геометрий

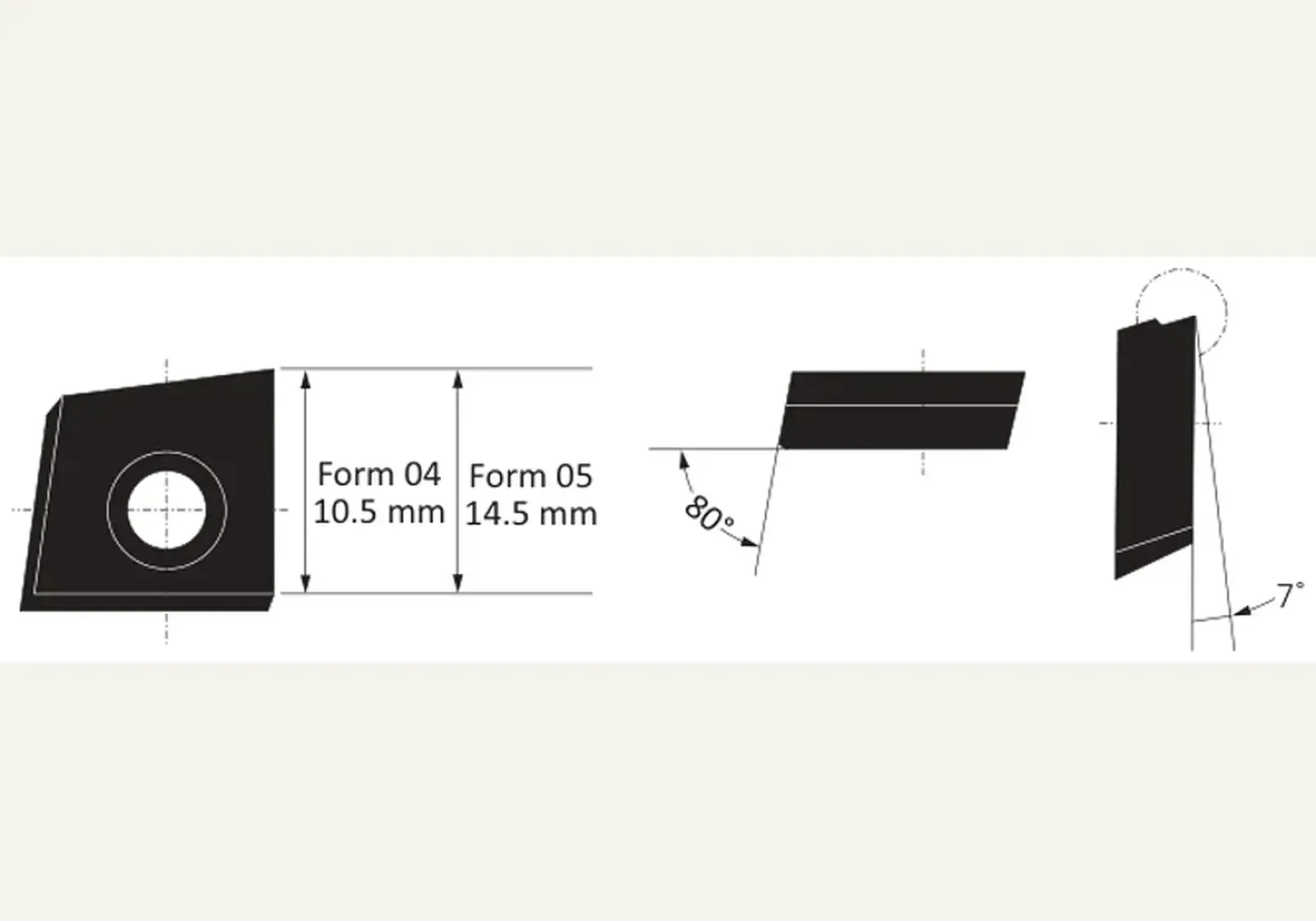

На размерном эскизе: 7° (плюс 80°, 10.5 mm, 14.5 mm).
