Формы 101, 103 и 104 — керамика / CBN / PCD · стр. 250

Сменные пластины

· Ceramic | CBN | PCD

Формы 101, 103 и 104 — керамика / CBN / PCD

Назначение

Матрица сменных пластин формы 101: артикул Wohlhaupter, обозначение DIN ISO 1832, геометрия и марки. Марки на листе: WBN150, WBN200, WBN300, WBN450, WCN40.

Принцип работы и конструкция

Колонки матрицы: радиус, геометрия, артикул, код DIN ISO 1832, индекс и марки. Область применения марки — по символам в ячейке; группа материала — по ГОСТ Р ИСО 513-2019.

Технические параметры

Характерный размер формы и перечень геометрий — в таблице этого листа.

Соответствие стандартам

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Применение и подбор

Выбирают радиус и геометрию, затем марку под группу обрабатываемого материала. В запросе: артикул Wohlhaupter, обозначение DIN ISO 1832, группа материала.

Технические данные

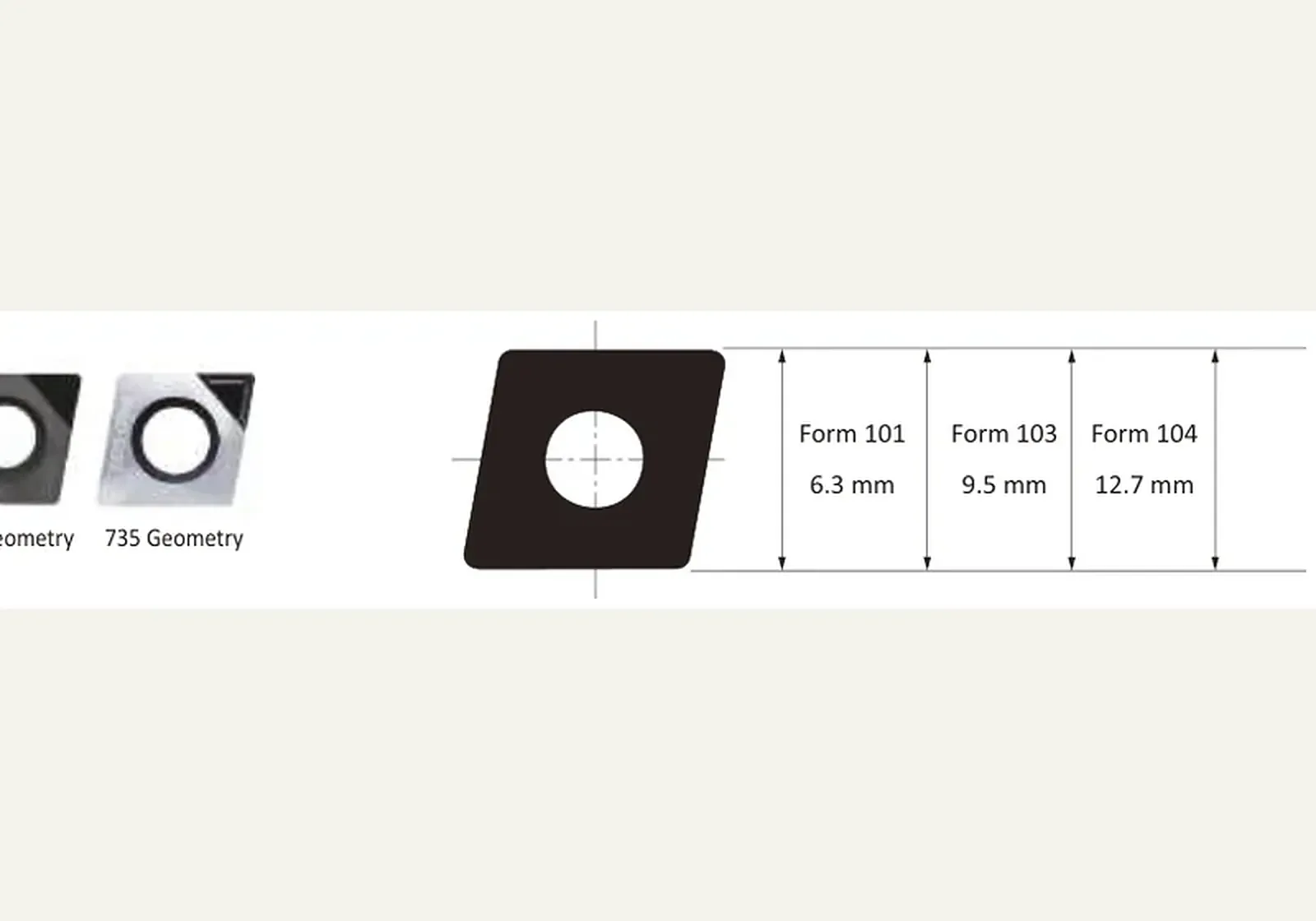

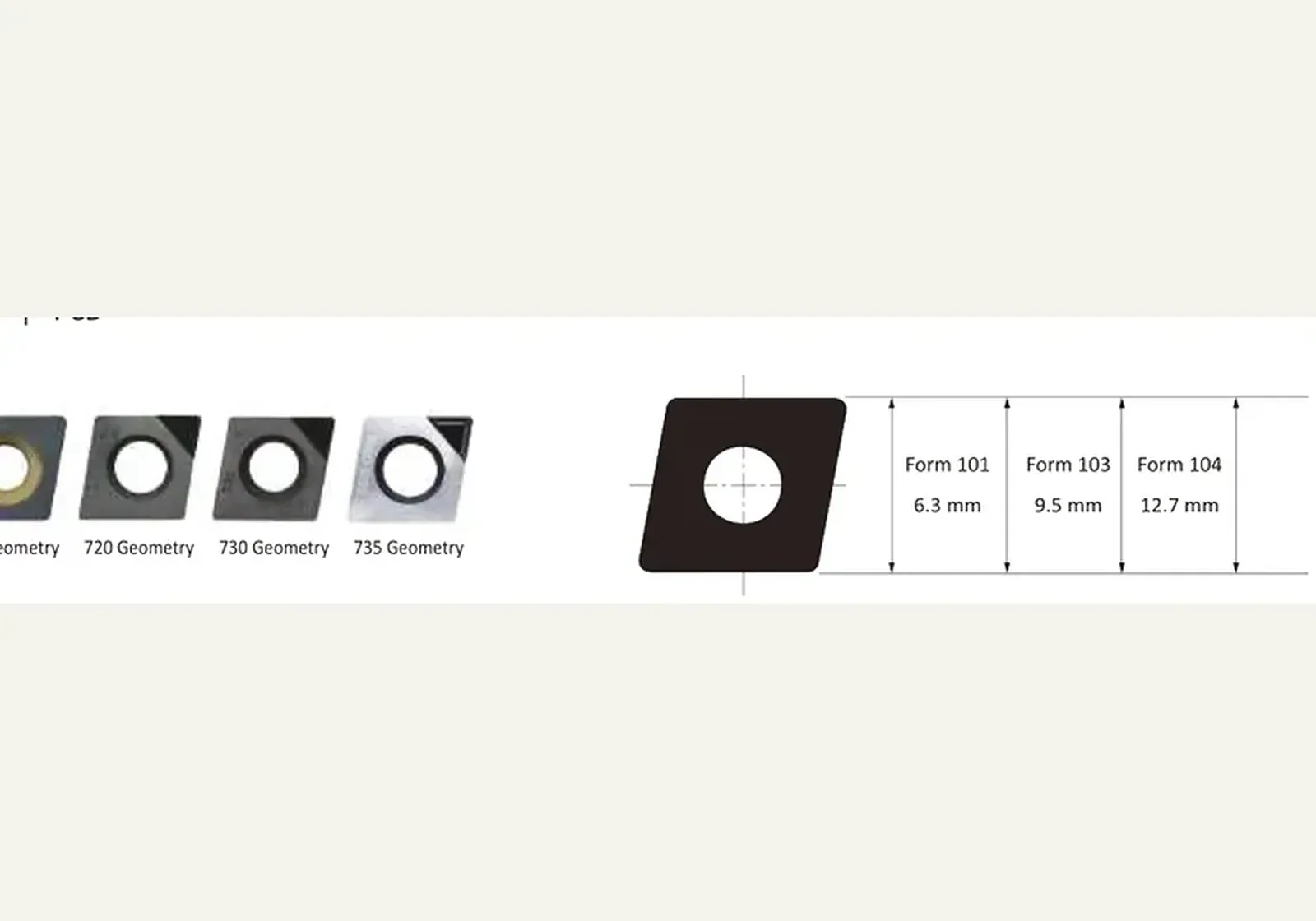

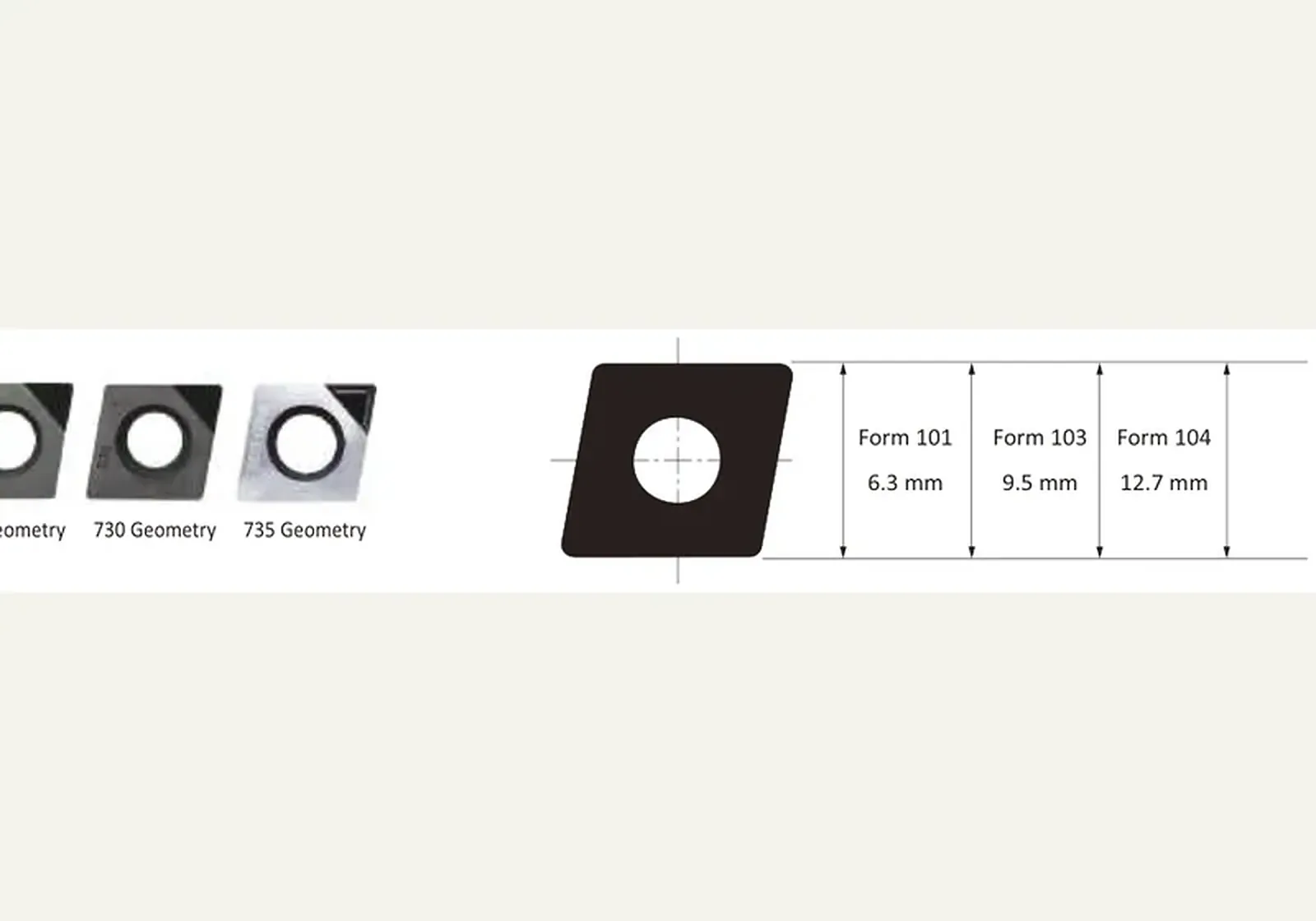

Форма 101: 6.3 мм
Форма 103: 9.5 мм
Форма 104: 12.7 мм

Геометрии · эскизы

Условные обозначения

Условные обозначения и тип пластины — ключ семейства керамика / CBN / PCD. Ссылается сюда.

Условные обозначения

Символ	Значение
●	благоприятные условия, основная область
○	благоприятные условия, расширенная область
⦵	средние условия, основная область
⊝	средние условия, расширенная область
⊗	тяжёлые условия, основная область
⊛	тяжёлые условия, расширенная область

Тип пластины

Символ	Значение
▼	черновая, основная область
▽	черновая, расширенная область
▼▼	универсальная, основная область
▽▽	универсальная, расширенная область
▼▼▼	чистовая, основная область
▽▽▽	чистовая, расширенная область

Тип пластины

Символ	Значение
▼	черновая, основная область
▽	черновая, расширенная область
▼▼	универсальная, основная область
▽▽	универсальная, расширенная область
▼▼▼	чистовая, основная область
▽▽▽	чистовая, расширенная область

Матрица · керамика / CBN / PCD

Найти в таблице 19 строк

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Матрица · керамика / CBN / PCD. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
						Керамика	CBN				PCD
						Без покрытия					С покрытием
P · Сталь
M · Нержавеющая
K · Чугун
N · Цветмет
S · Титан / жаропрочные
H · Закалённые
Радиус, мм	Радиус, дюйм	Геометрия	Артикул	Код ISO	№ индекса	WCN40	WBN150	WBN200	WBN300	WBN450	PKDD30	PKDD50
0.40	0.016	711	F10304GN711 Заказать	CCGW09T304	297561	⊗
0.80	0.031	711	F10308GN711 Заказать	CCGW09T308	297192	⊗
0.80	0.031	711	F10408GN711 Заказать	CCGW120408	297249	⊗
1.20	0.047	711	F10412GN711 Заказать	CCGW120412	297234	⊗
0.20	0.008	720	F10102GN720 Заказать	CCGT060202	297501						⦵
0.40	0.016	720	F10104GN720 Заказать	CCGT060204	297502						⦵
0.20	0.008	720	F10302GN720 Заказать	CCGT09T302	297578						⦵
0.40	0.016	720	F10304GN720 Заказать	CCGT09T304	297483						⦵
0.20	0.008	730	F10102GN730 Заказать	CCGW060202	097462						⦵	⦵
0.40	0.016	730	F10104GN730 Заказать	CCGW060204	297164						⦵	⦵
0.80	0.031	730	F10108GN730 Заказать	CCGW060208	297165						⦵
0.20	0.008	730	F10302GN730 Заказать	CCGW09T302	397251						⦵	⦵
0.40	0.016	730	F10304GN730 Заказать	CCGW09T304	297533						⦵	⦵
0.40	0.016	730	F10404GN730 Заказать	CCGW120404	397257						⦵	⦵
0.80	0.031	730	F10408GN730 Заказать	CCGW120408	297871						⦵	⦵
0.20	0.008	735	F10102GN735 Заказать	CCGT060202	297872						⦵
0.40	0.016	735	F10104GN735 Заказать	CCGT060204	397244						⦵
0.20	0.008	735	F10302GN735 Заказать	CCGT09T302	397252						⦵
0.40	0.016	735	F10304GN735 Заказать	CCGT09T304	297870						⦵

Технические данные · принадлежности

4 строк

Шаг винта M2,5×0,45. Формы 105 в этом блоке нет — она.

Принадлежности форм 101/103/104. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
Форма пластины	Винт с потайной головкой	Резьба	Динамометрический ключ	Сервисный ключ	Момент, Н·м	Размер ключа
101	115676 Заказать	M2.5 x 0.45 x 5	415514	115590	1.2 Н·м	T8
103	115672 Заказать(<Ø37 mm)	M3.5 x 0.6 x 7.5	415510	115664	3.0 Н·м	T15
103	115673 Заказать(>Ø36 mm)	M3.5 x 0.6 x 9	415510	115664	3.0 Н·м	T15
104	215149 Заказать	M4.5 x 0.75 x 11.5	415543	215150	5.0 Н·м	T20
