Формы 101, 103 и 104 — CBN · стр. 251

Сменные пластины

Формы 101, 103 и 104 — CBN

Назначение

Матрица сменных пластин формы 101: артикул Wohlhaupter, обозначение DIN ISO 1832, геометрия и марки. Марки на листе: WBC300, WBN150, WBN200, WBN300, WBN448, WBN450.

Принцип работы и конструкция

Колонки матрицы: радиус, геометрия, артикул, код DIN ISO 1832, индекс и марки. Область применения марки — по символам в ячейке; группа материала — по ГОСТ Р ИСО 513-2019.

Технические параметры

Характерный размер формы и перечень геометрий — в таблице этого листа.

Соответствие стандартам

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Применение и подбор

Выбирают радиус и геометрию, затем марку под группу обрабатываемого материала. В запросе: артикул Wohlhaupter, обозначение DIN ISO 1832, группа материала.

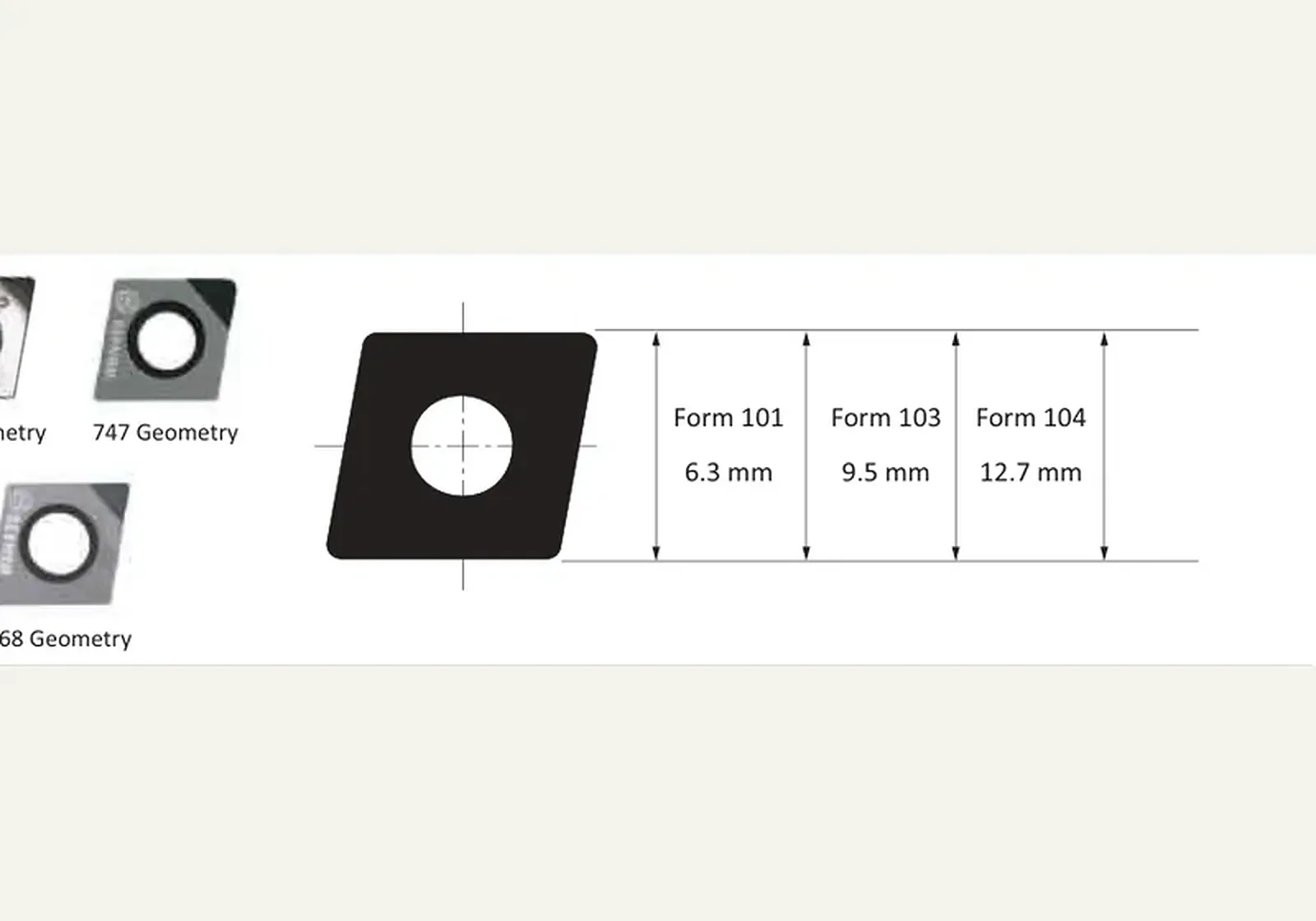

Технические данные

Форма 101: 6.3 мм
Форма 103: 9.5 мм
Форма 104: 12.7 мм

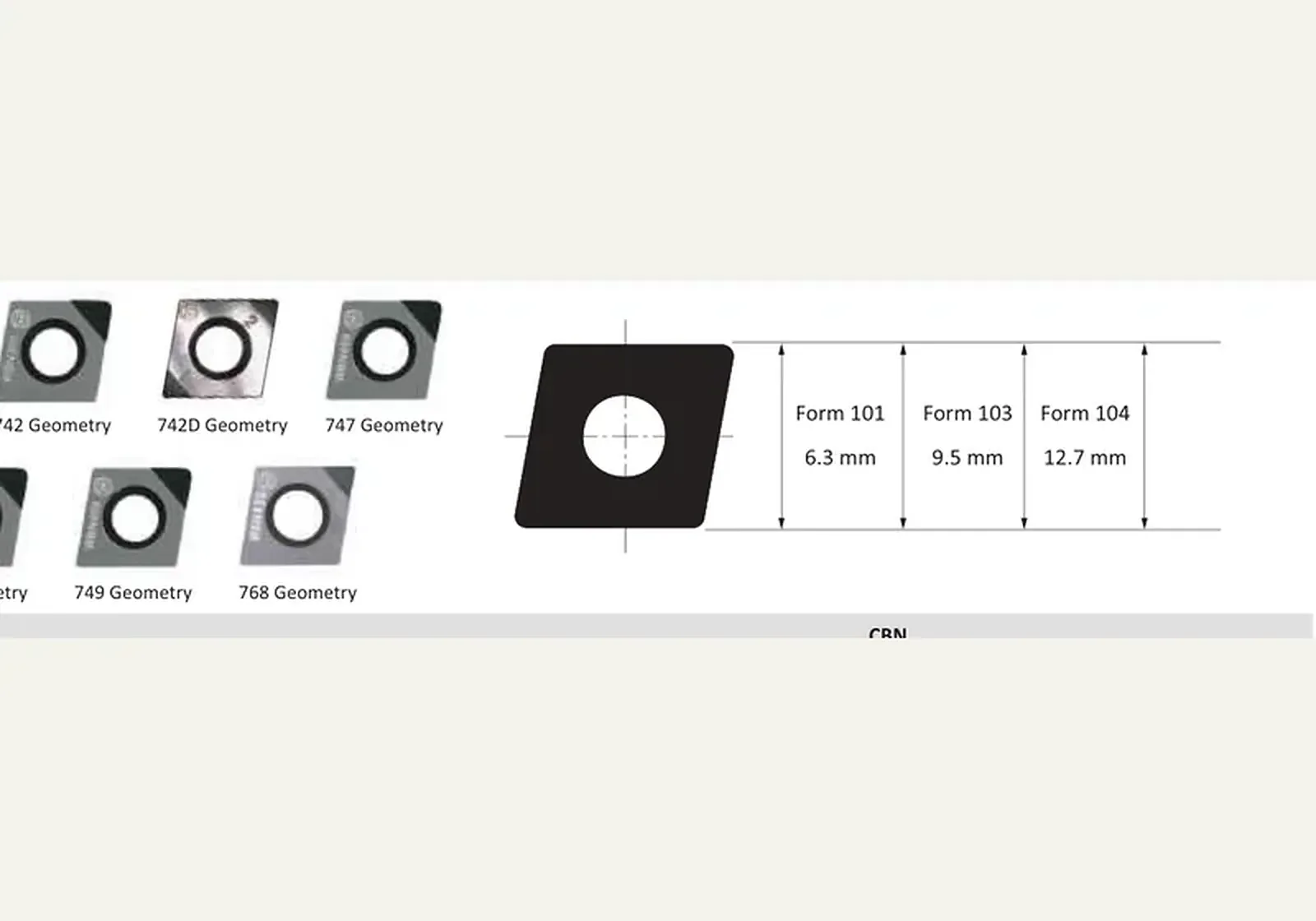

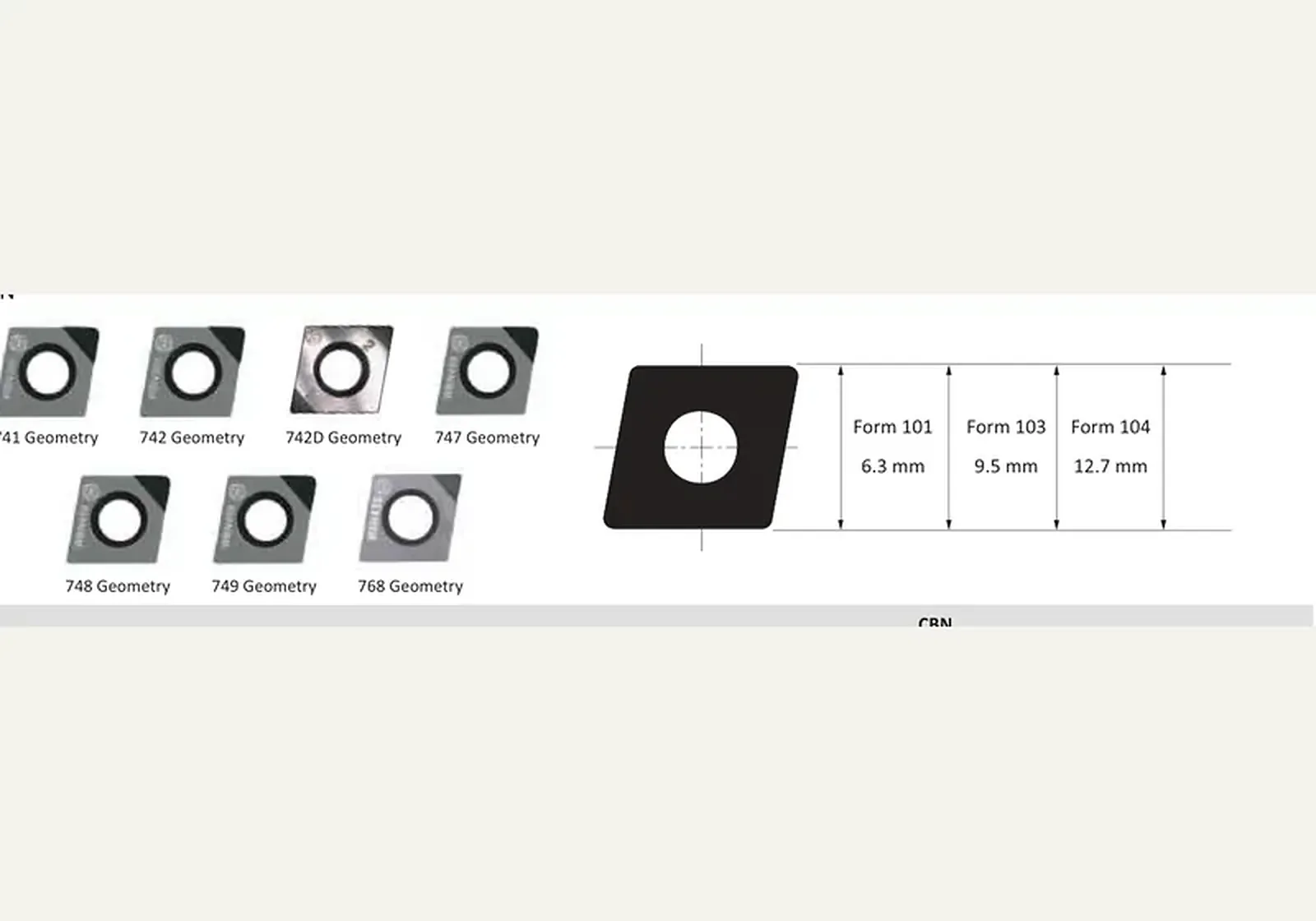

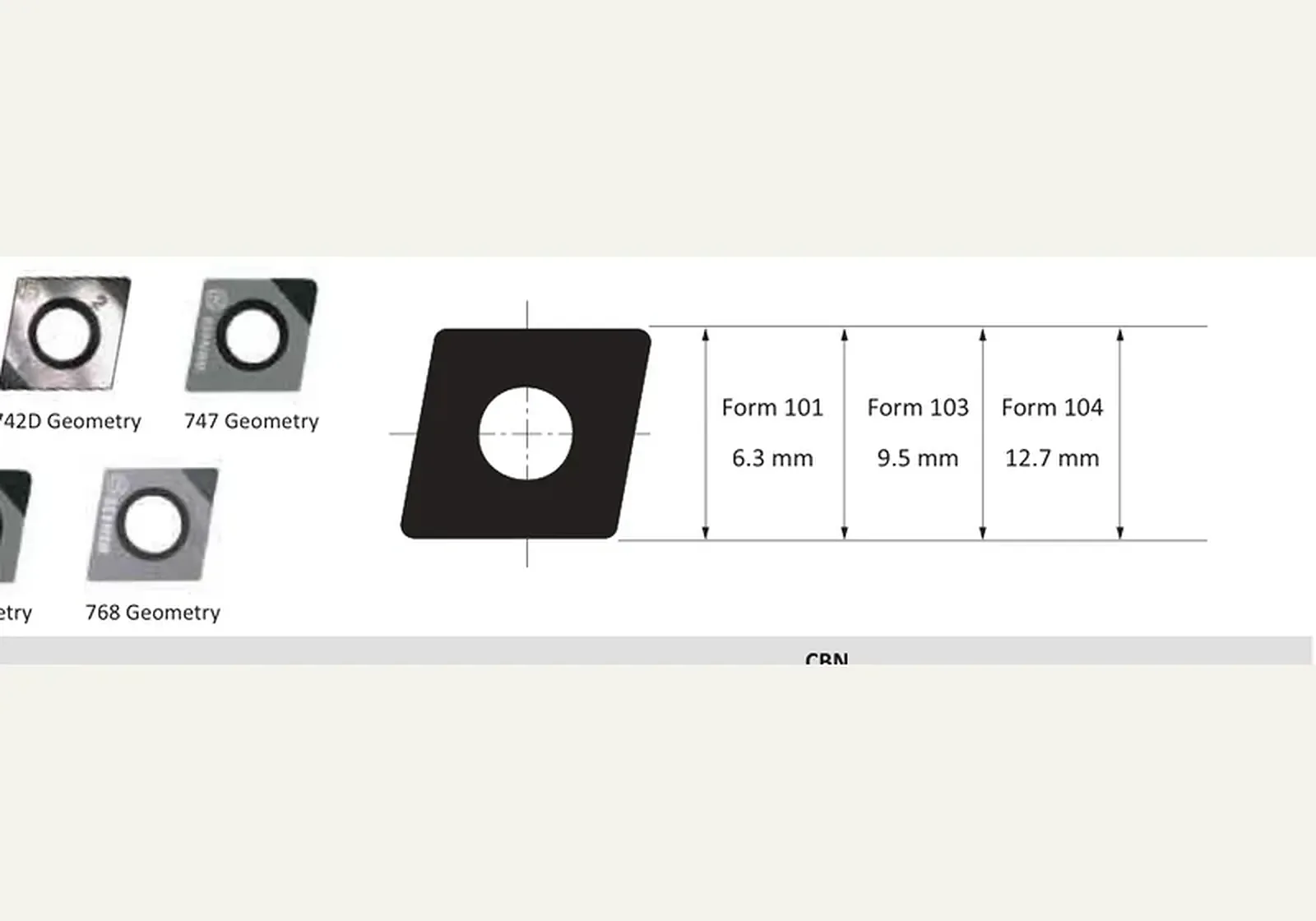

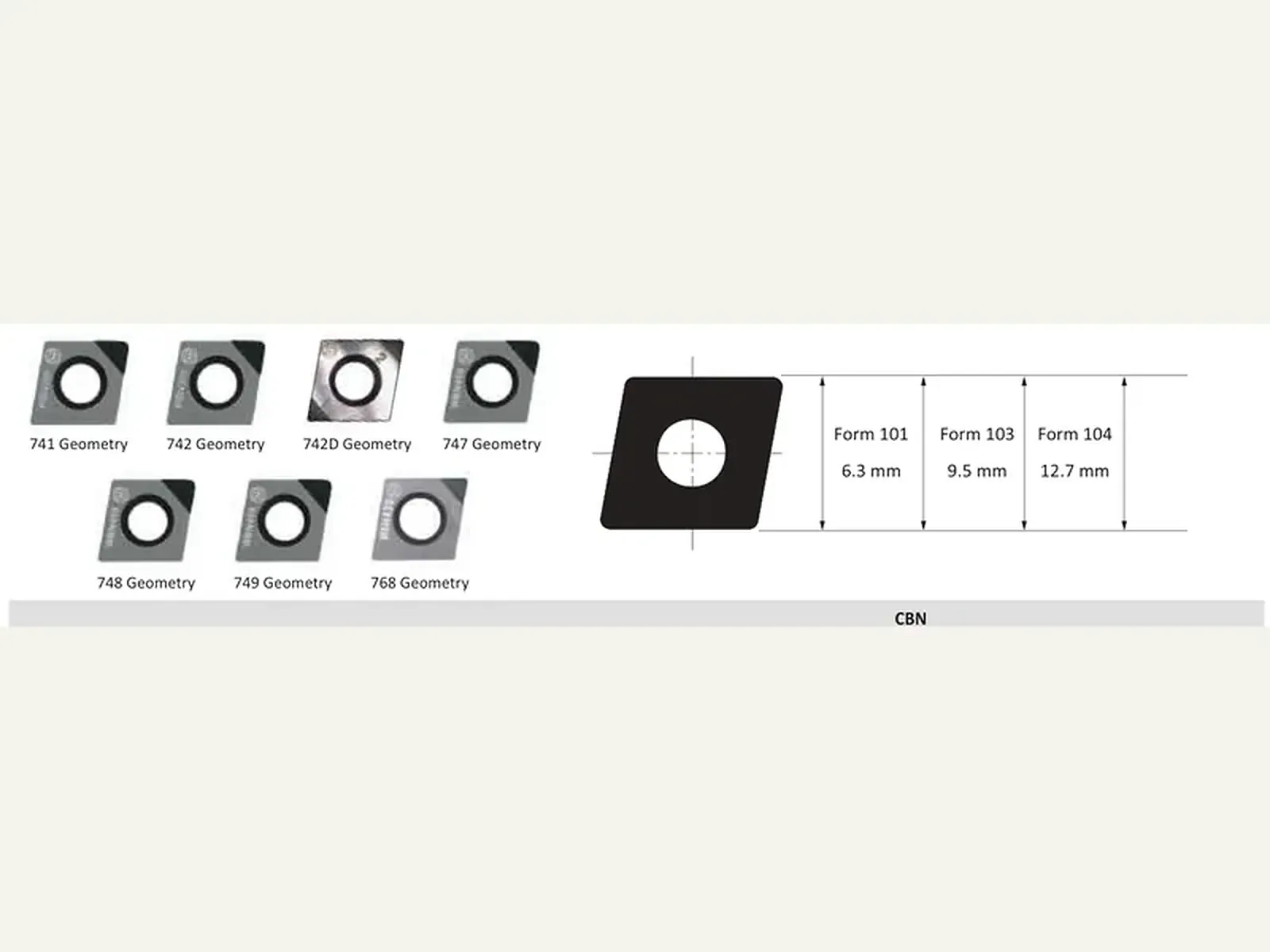

Геометрии · эскизы

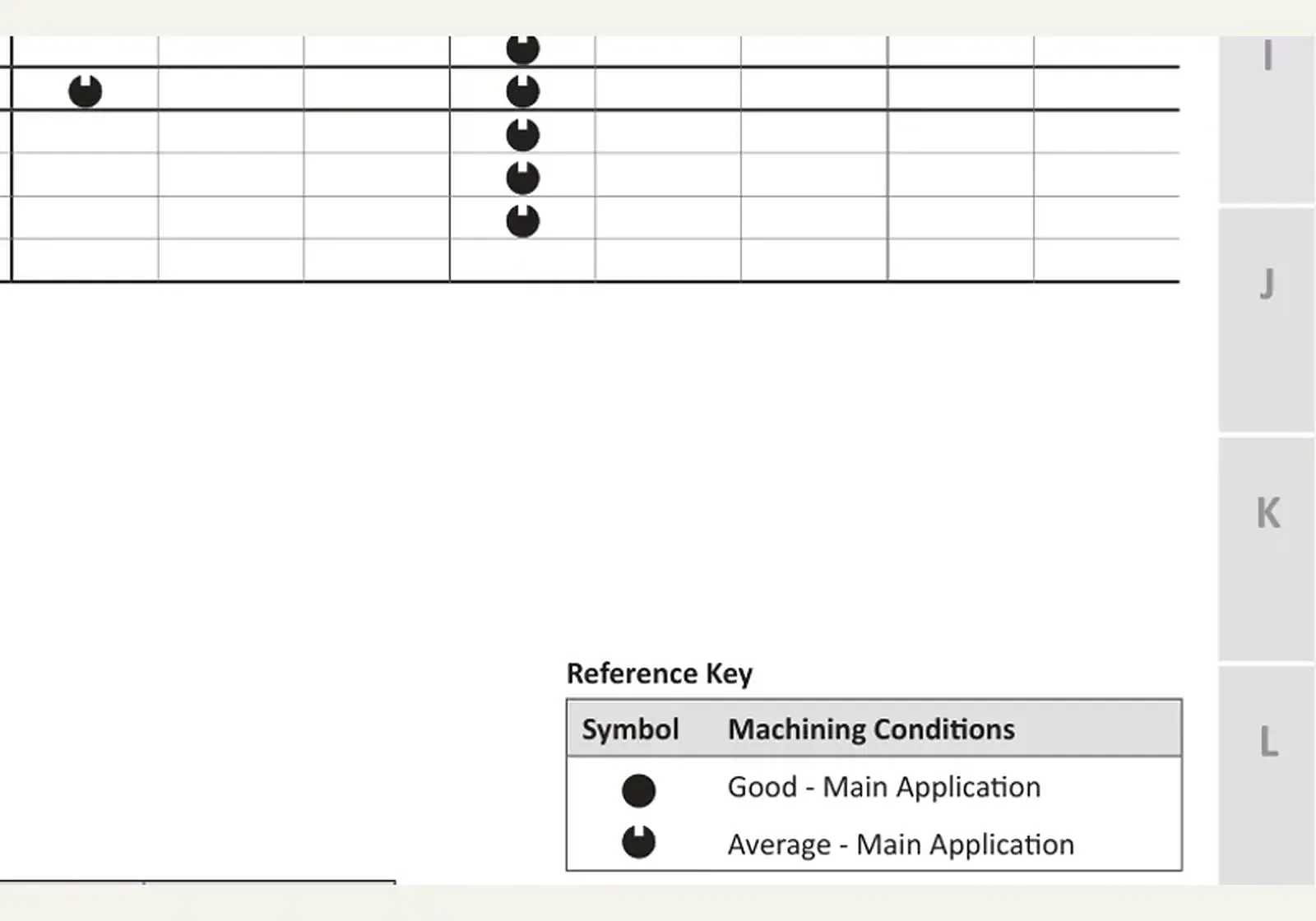

Матрица · CBN

Найти в таблице 20 строк

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Матрица · CBN. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
						CBN
						Без покрытия					С покрытием
P · Сталь
M · Нержавеющая
K · Чугун
N · Цветмет
S · Титан / жаропрочные
H · Закалённые
Радиус, мм	Радиус, дюйм	Геометрия	Артикул	Код ISO	№ индекса	WBN150	WBN200	WBN300	WBN450	WBN448	WBC300
0.20	0.008	741	F10102GN741 Заказать	CCGW060202	297290		⦵
0.40	0.016	741	F10104GN741 Заказать	CCGW060204	297291		⦵
0.40	0.016	741	F10304GN741 Заказать	CCGW09T304	297303		⦵
0.20	0.008	742	F10102GN742 Заказать	CCGW060202	297293			●
0.40	0.016	742	F10104GN742 Заказать	CCGW060204	297294			●
0.40	0.016	742	F10304GN742 Заказать	CCGW09T304	297306			●
0.20	0.008	742	F10102GN742D Заказать	CCGW060202	397949					⦵	●
0.40	0.016	742	F10104GN742D Заказать	CCGW060204	397999					⦵	●
0.40	0.016	742	F10304GN742D Заказать	CCGW090204	397931					⦵	●
0.80	0.031	742	F10308GN742D Заказать	CCGW090208	397958					⦵	●
0.40	0.016	747	F10404GN747 Заказать	CCGW120404	397260	⦵			⦵
0.20	0.008	748	F10102GN748 Заказать	CCGW060202	297787				⦵
0.40	0.016	748	F10104GN748 Заказать	CCGW060204	297788				⦵
0.20	0.008	748	F10302GN748 Заказать	CCGW09T302	297790				⦵
0.40	0.016	748	F10304GN748 Заказать	CCGW09T304	297419				⦵
0.80	0.031	749	F10408GN749 Заказать	CCGW120408	397261	⦵			⦵
0.20	0.008	768	F10102GN768 Заказать	CCGT060202	297486				⦵
0.40	0.016	768	F10104GN768 Заказать	CCGT060204	297659				⦵
0.20	0.008	768	F10302GN768 Заказать	CCGT09T302	397439				⦵
0.40	0.016	768	F10304GN768 Заказать	CCGT09T304	297660

Принадлежности к пластинам

4 строки

Момент затяжки — в ньютон-метрах, шаг и длина резьбы — в миллиметрах.

Винт с потайной головкой, динамометрическая рукоятка, сервисный ключ и момент затяжки по форме пластины.
Форма пластины	Винт с потайной головкой	Резьба винта	Динамометрическая рукоятка	Сервисный ключ	Момент затяжки, Н·м	Размер ключа
101	115676	M2,5 × 0,4 × 5	415514	115590	1,2	T8
103	115672 (Ø < 37 мм)	M3,5 × 0,6 × 7,5	415510	115664	3,0	T15
103	115673 (Ø > 36 мм)	M3,5 × 0,6 × 9	415510	115664	3,0	T15
104	215149	M4,5 × 0,75 × 11,5	415543	215150	5,0	T20
