Формы 112, 113 и 114 · стр. 254

Значки и обозначения

Сменные пластины

Пластины · Формы

Формы 112, 113 и 114

Назначение

Матрица сменных пластин формы 112: артикул Wohlhaupter, обозначение DIN ISO 1832, геометрия и марки. Марки на листе: WHC05, WHC111, WHC114, WHC136, WHC164, WHC19, WHC30, WHC77, WHC79, WHC81, WHW01, WHW16, WHC88, WHC98.

Принцип работы и конструкция

Колонки матрицы: радиус, геометрия, артикул, код DIN ISO 1832, индекс и марки. Область применения марки — по символам в ячейке; группа материала — по ГОСТ Р ИСО 513-2019.

Технические параметры

Характерный размер формы и перечень геометрий — в таблице этого листа.

Соответствие стандартам

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Применение и подбор

Выбирают радиус и геометрию, затем марку под группу обрабатываемого материала. В запросе: артикул Wohlhaupter, обозначение DIN ISO 1832, группа материала.

Технические данные

Форма 112: 9.5 мм
Форма 113: 12.7 мм
Форма 114: 15.8 мм

Формы 112, 113 и 114

21 строк

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Формы 112, 113 и 114. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
						Твёрдый сплав
						Без покрытия		С покрытием
P Сталь
M Нержавеющая
K Чугун
N Цветмет
S Титан / жаропрочные
H Закалённые
Геометрия	Радиус, мм	Радиус, дюйм	Артикул	Код ISO	№ индекса	WHW01	WHW16	WHC05	WHC19	WHC30	WHC77	WHC79	WHC81	WHC88	WHC98	WHC111	WHC114	WHC136	WHC164
108	0.40	0.016	F11204MN108 Заказать	SCMT09T304	297535										⦵
108	0.80	0.031	F11308MN108 Заказать	SCMT120408	397110										⦵
127	0.40	0.016	F11204GN127 Заказать	SCGT09T304	097539		●
127	0.40	0.016	F11304GN127 Заказать	SCGT120404	397590		●
127	0.80	0.031	F11308GN127 Заказать	SCGT120408	097566		●
145	0.80	0.031	F11208GN145 Заказать	SCGT09T308	297996											●
145	0.80	0.031	F11308GN145 Заказать	SCGT120408	297997											●
146	0.40	0.016	F11204MN146 Заказать	SCMT09T304	397940								●	⊗
146	0.80	0.031	F11208MN146 Заказать	SCMT09T308	397992								●	⊗
146	0.40	0.016	F11304MN146 Заказать	SCMT12T304	397049									⊗
146	0.80	0.031	F11308MN146 Заказать	SCMT12T308	397969								●	⊗
158	0.80	0.031	F11308MN158 Заказать	SCMT120408	297497							⦵
158	1.20	0.047	F11412MN158 Заказать	SCMT150512	097252					⊗
192	0.40	0.016	F11204MN192 Заказать	SCMT09T304	397741				⊗										⦵
192	0.80	0.031	F11208MN192 Заказать	SCMT09T308	397640				⊗										⦵
192	0.80	0.031	F11308MN192 Заказать	SCMT120408	397709				⊗										⦵
192	1.20	0.047	F11312MN192 Заказать	SCMT120412	397710				⊗
199	0.40	0.016	F11204MN199 Заказать	SCMT09T304	397703												⦵
199	0.80	0.031	F11208MN199 Заказать	SCMT09T308	397704												⦵
199	0.80	0.031	F11308MN199 Заказать	SCMT120408	397705												⦵
711	0.80	0.031	F11308MN711 Заказать	SCMT120408	297212						⦵

Технические данные

4 строк

Технические данные · Формы 112, 113 и 114
Форма пластины	Винт с потайной головкой	Резьба	Динамометрический ключ	Сервисный ключ	Момент, Н·м	Размер ключа
112	115672(<Ø37 mm)	M3.5 x 0.6 x 7.5	415510	115664	3.0 Н·м	T15
112	115673(>Ø36 mm)	M3.5 x 0.6 x 9	415510	115664	3.0 Н·м	T15
113	215149	M4.5 x 0.75 x 11.5	415543	215150	5.0 Н·м	T20
114	215149	M4.5 x 0.75 x 11.5	415543	215150	5.0 Н·м	T20

Условные обозначения

Условные обозначения
Символ	Значение
●	Основная область — благоприятные условия
○	Расширенная область — благоприятные условия
⦵	Основная область — средние условия
⊝	Расширенная область — средние условия
⊗	Основная область — тяжёлые условия
⊛	Расширенная область — тяжёлые условия

Тип пластины

Тип пластины
Символ	Значение
▼	Черновая — основная область
▽	Черновая — расширенная область
▼▼	Универсальная — основная область
▽▽	Универсальная — расширенная область
▼▼▼	Чистовая — основная область
▽▽▽	Чистовая — расширенная область

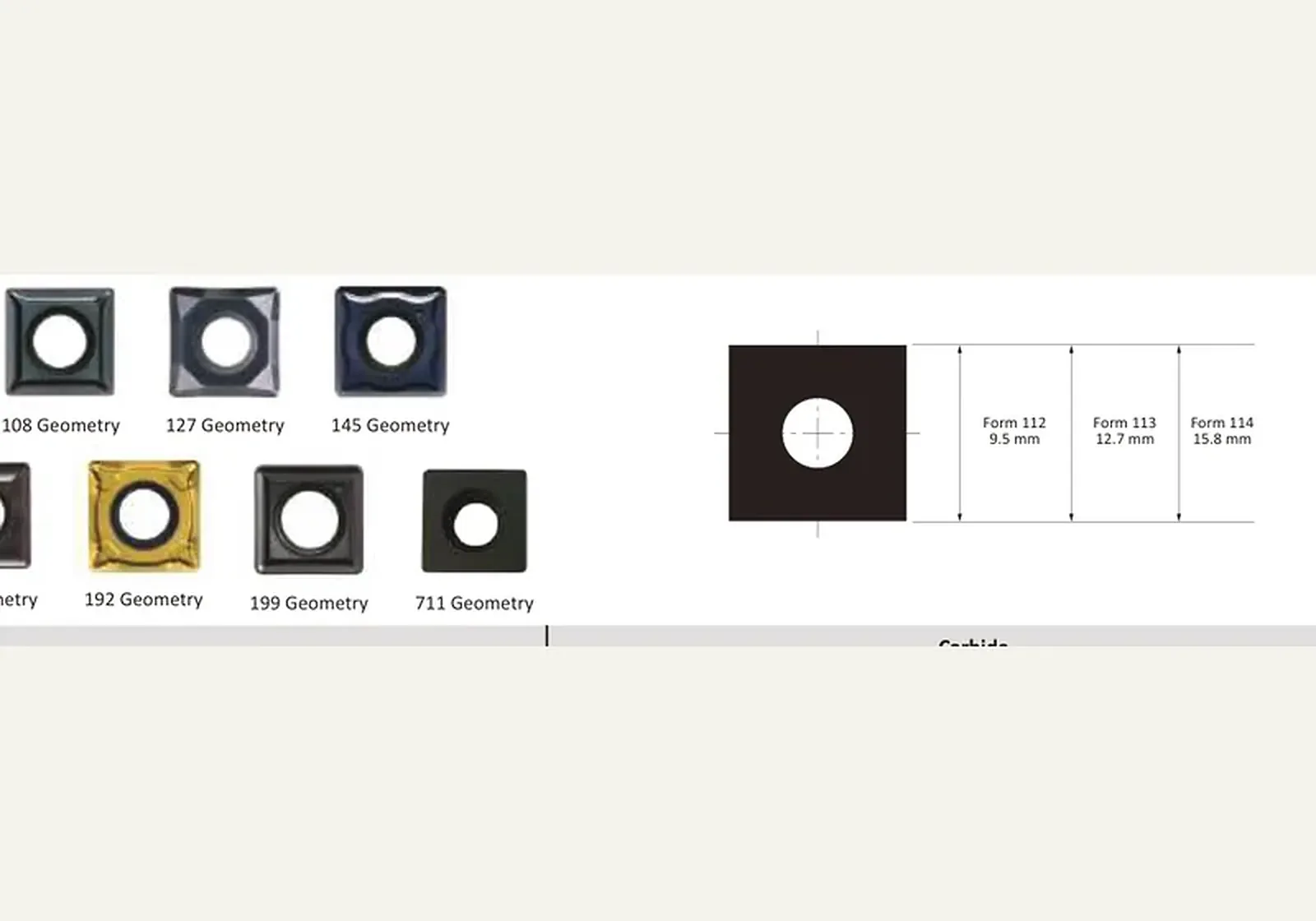

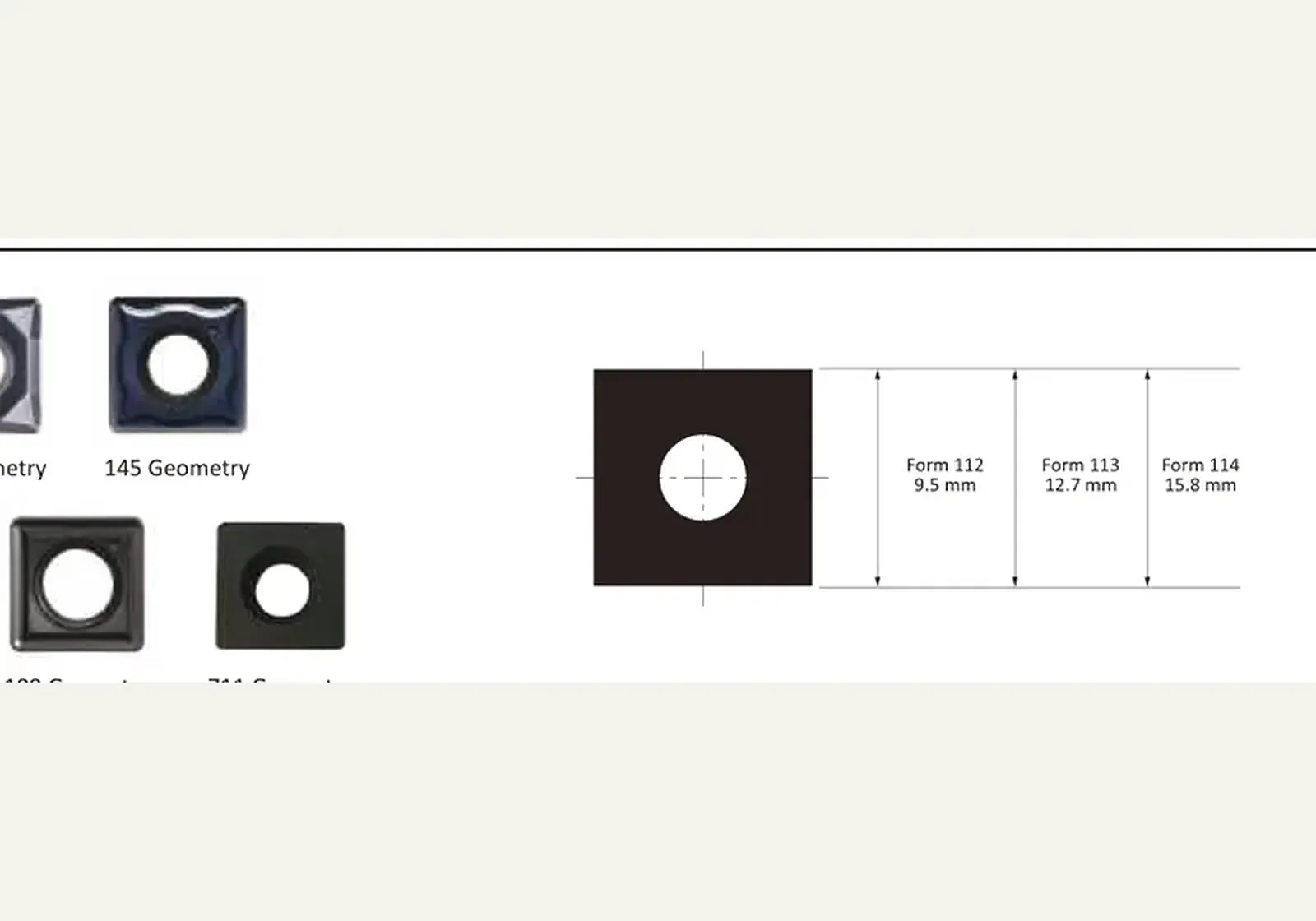

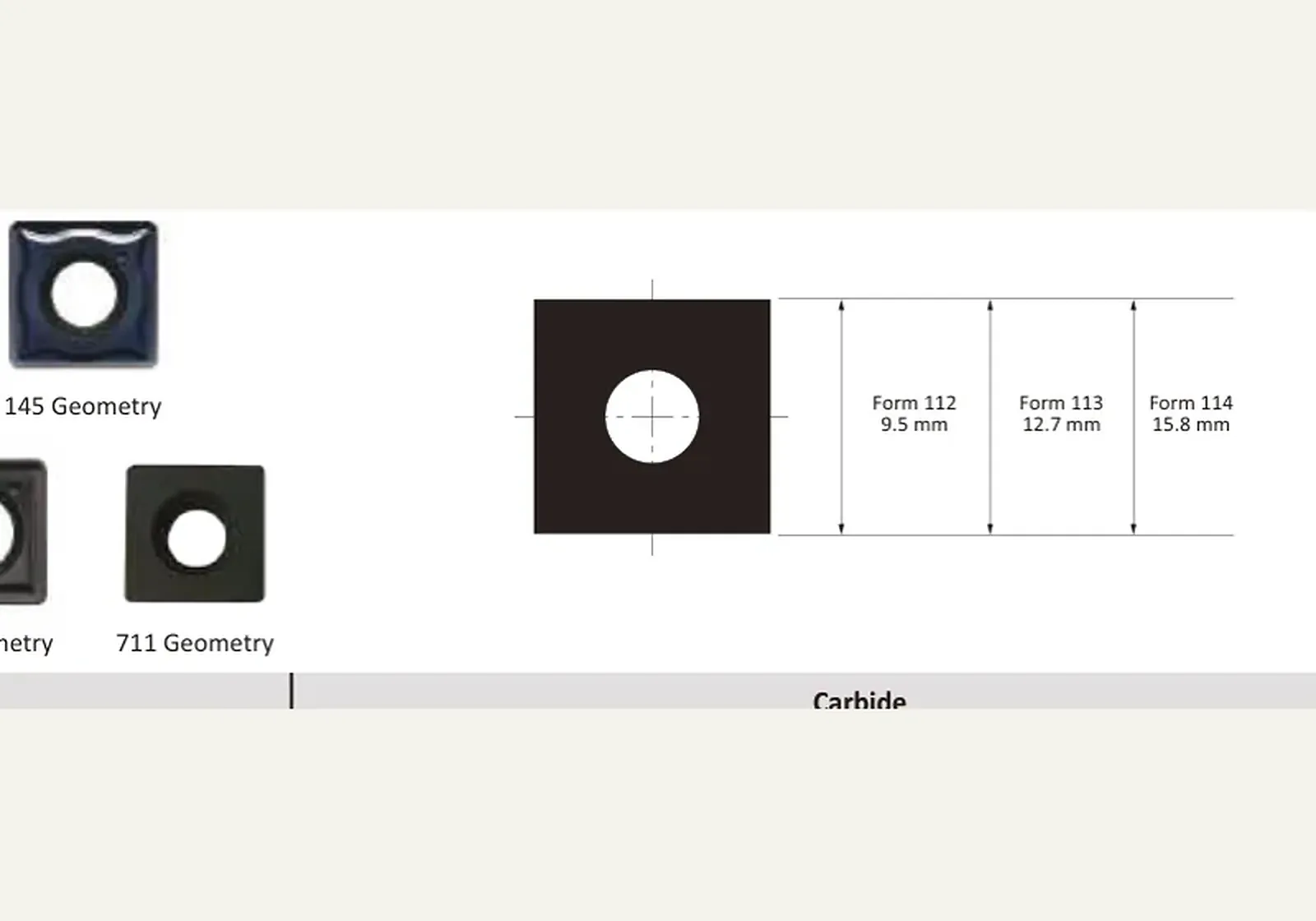

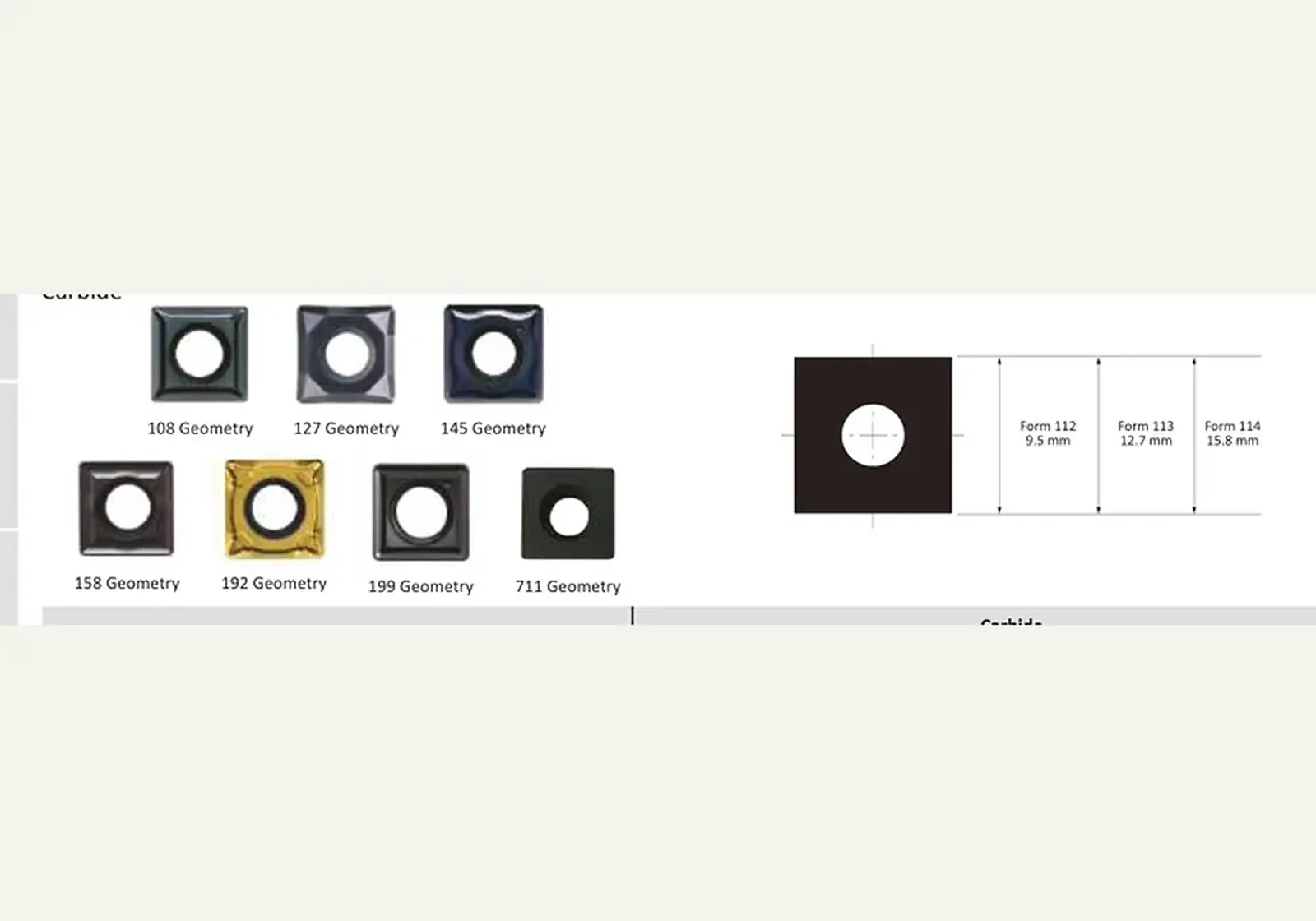

Эскизы геометрий
