Формы 161 и 163 · стр. 244

Значки и обозначения

Сменные пластины

Пластины · Формы

Формы 161 и 163

Назначение

Матрица сменных пластин формы 161: артикул Wohlhaupter, обозначение DIN ISO 1832, геометрия и марки. Марки на листе: WHC05, WHC111, WHC114, WHC136, WHC164, WHC19, WHC79, WHC81, WHC88, WHT10, WHT12, WHT32, WTC15, WTC121, WHW01, WHW16.

Принцип работы и конструкция

Колонки матрицы: радиус, геометрия, артикул, код DIN ISO 1832, индекс и марки. Область применения марки — по символам в ячейке; группа материала — по ГОСТ Р ИСО 513-2019.

Технические параметры

Характерный размер формы и перечень геометрий — в таблице этого листа.

Соответствие стандартам

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Применение и подбор

Выбирают радиус и геометрию, затем марку под группу обрабатываемого материала. В запросе: артикул Wohlhaupter, обозначение DIN ISO 1832, группа материала.

Технические данные

Форма 161: 11.0 мм
Форма 163: 16.5 мм

Формы 161 и 163

16 строк

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Формы 161 и 163. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
						Кермет					Твёрдый сплав
						Без покрытия			С покрытием		Без покрытия		С покрытием
P Сталь
M Нержавеющая
K Чугун
N Цветмет
S Титан / жаропрочные
H Закалённые
Геометрия	Радиус, мм	Радиус, дюйм	Артикул	Код ISO	№ индекса	WHT10	WHT12	WHT32	WTC15	WTC121	WHW01	WHW16	WHC05	WHC19	WHC81	WHC88	WHC79	WHC111	WHC114	WHC136	WHC164
122	0.40	0.016	F16104MN122 Заказать	TCMT110204	097953	●
129	0.20	0.008	F16102GN129 Заказать	TCGT110202	397769							●	●
129	0.40	0.016	F16104GN129 Заказать	TCGT110204	397770							●	●
129	0.40	0.016	F16304GN129 Заказать	TCGT16T304	397771							●	●
145	0.40	0.016	F16104GN145 Заказать	TCGT110204	297993													●
146	0.40	0.016	F16104MN146 Заказать	TCMT110204	397977										●	⊗
146	0.80	0.031	F16108MN146 Заказать	TCMT110208	397026										●	⊗
146	0.40	0.016	F16304MN146 Заказать	TCMT16T304	397990										●	⊗
146	0.80	0.031	F16308MN146 Заказать	TCMT16T308	397974										●	⊗
158	0.40	0.016	F16304MN158 Заказать	TCMT16T304	297604												⦵
192	0.40	0.016	F16104MN192 Заказать	TCMT110204	397663									⊗							⦵
192	0.40	0.016	F16304MN192 Заказать	TCMT16T304	397654									⊗							⦵
192	0.80	0.031	F16308MN192 Заказать	TCMT16T308	397772									⊗
711	0.40	0.016	F16304MN711 Заказать	TCMT16T304	397898										●
711	0.80	0.031	F16304MN711 Заказать	TCMT16T308	397899										●
850	0.20	0.008	F16102GL850 Заказать	TCGT110202	097512		●

Технические данные

2 строк

Технические данные · Формы 161 и 163
Форма пластины	Винт с потайной головкой	Динамометрический ключ	Сервисный ключ	Момент, Н·м	Размер ключа
161	115676 M2.5 x 0.45 x 5	415514	115590	1.2 Н·м	T8
163	115673 M3.5 x 0.6 x 9	415510	115664	3.0 Н·м	T15

Условные обозначения

Условные обозначения
Символ	Значение
●	Основная область — благоприятные условия
○	Расширенная область — благоприятные условия
⦵	Основная область — средние условия
⊝	Расширенная область — средние условия
⊗	Основная область — тяжёлые условия
⊛	Расширенная область — тяжёлые условия

Тип пластины

Тип пластины
Символ	Значение
▼	Черновая — основная область
▽	Черновая — расширенная область
▼▼	Универсальная — основная область
▽▽	Универсальная — расширенная область
▼▼▼	Чистовая — основная область
▽▽▽	Чистовая — расширенная область

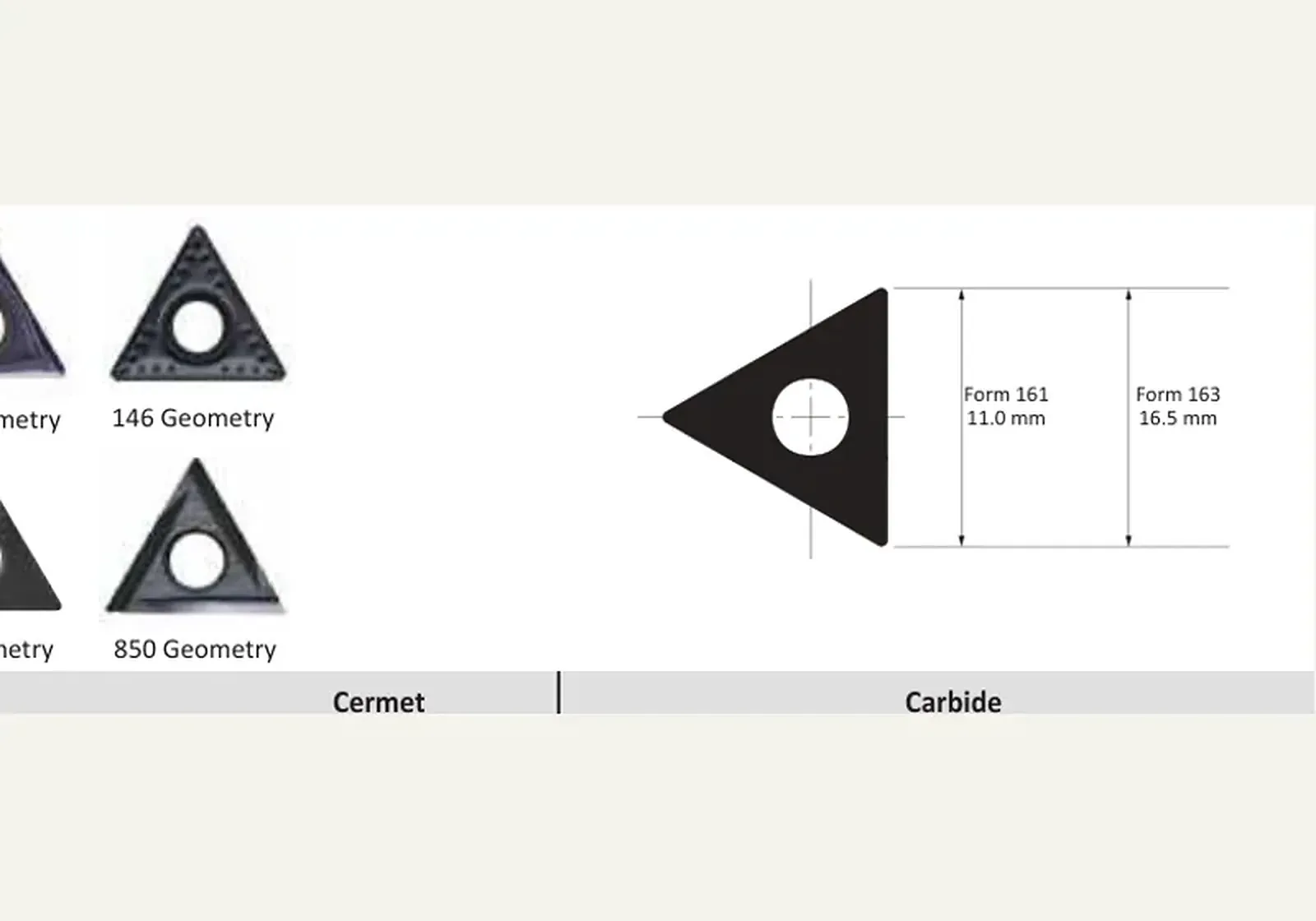

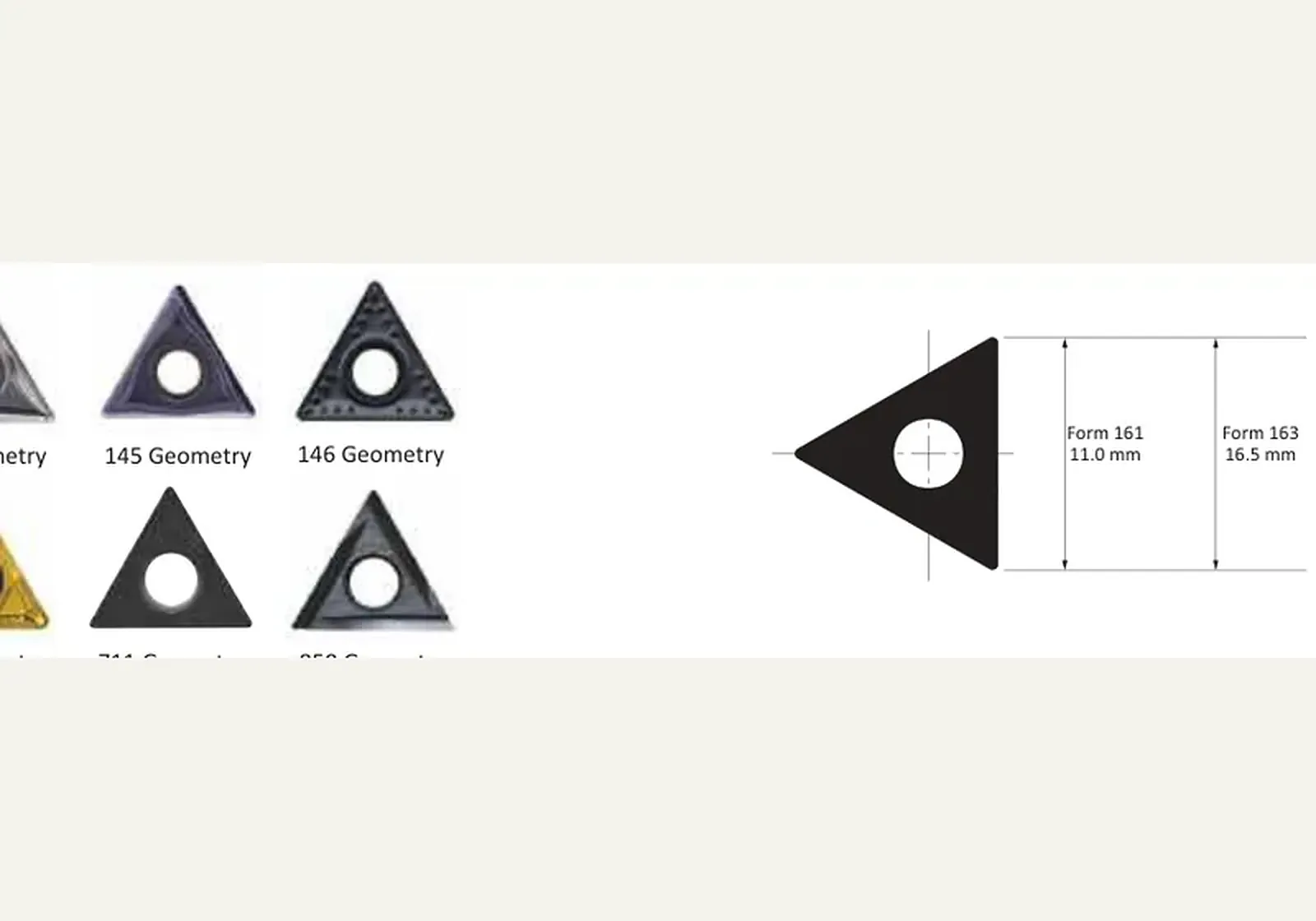

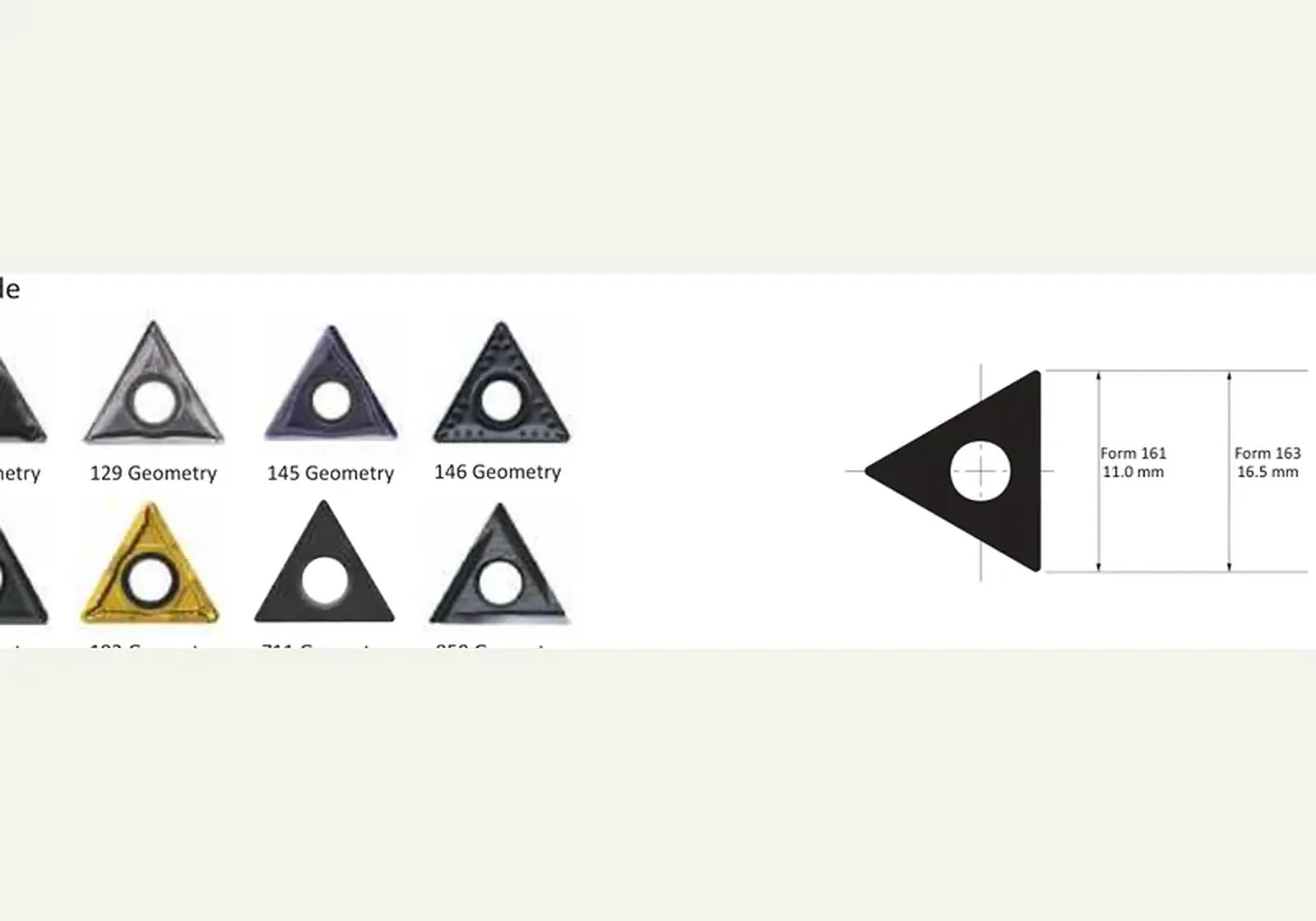

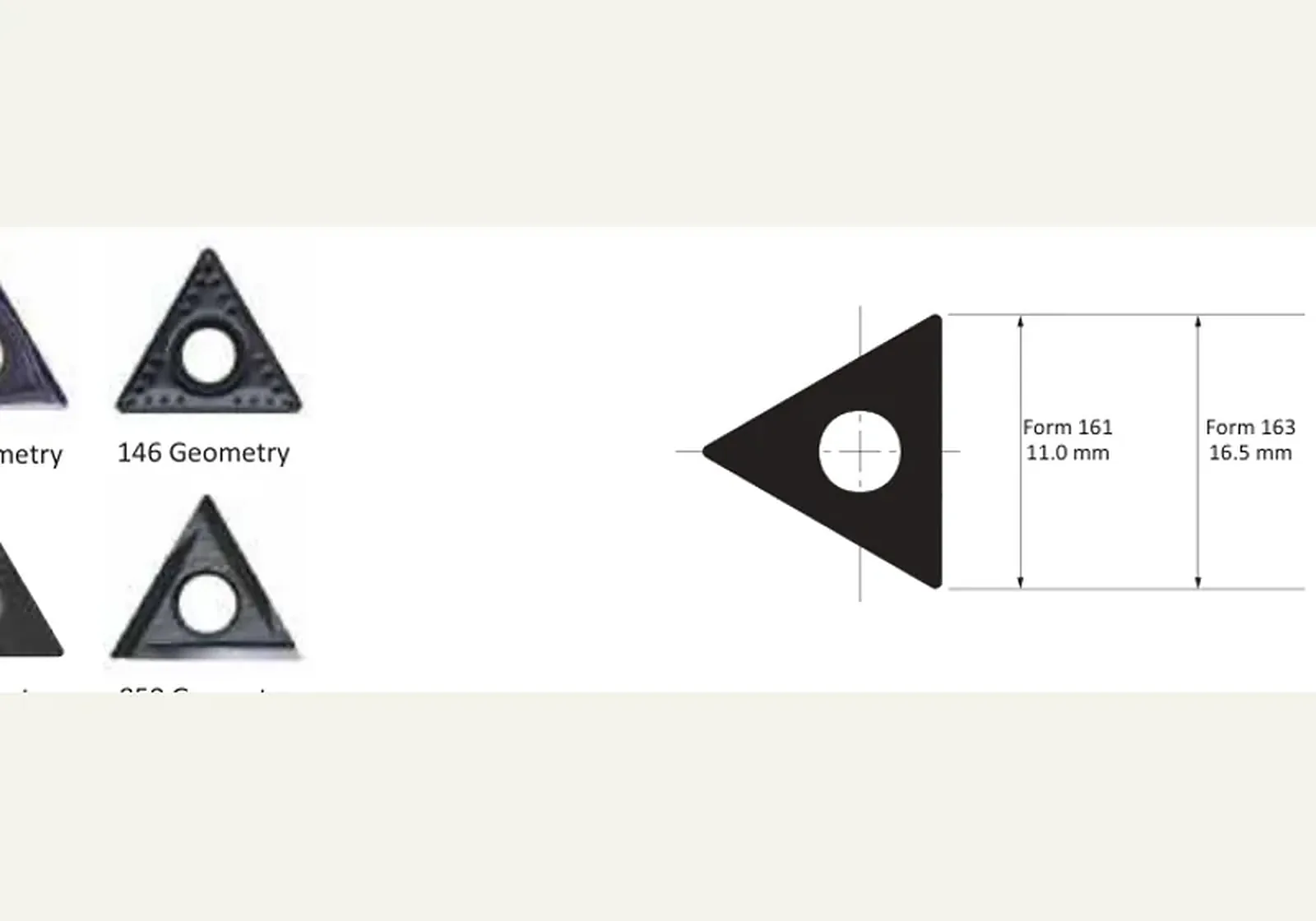

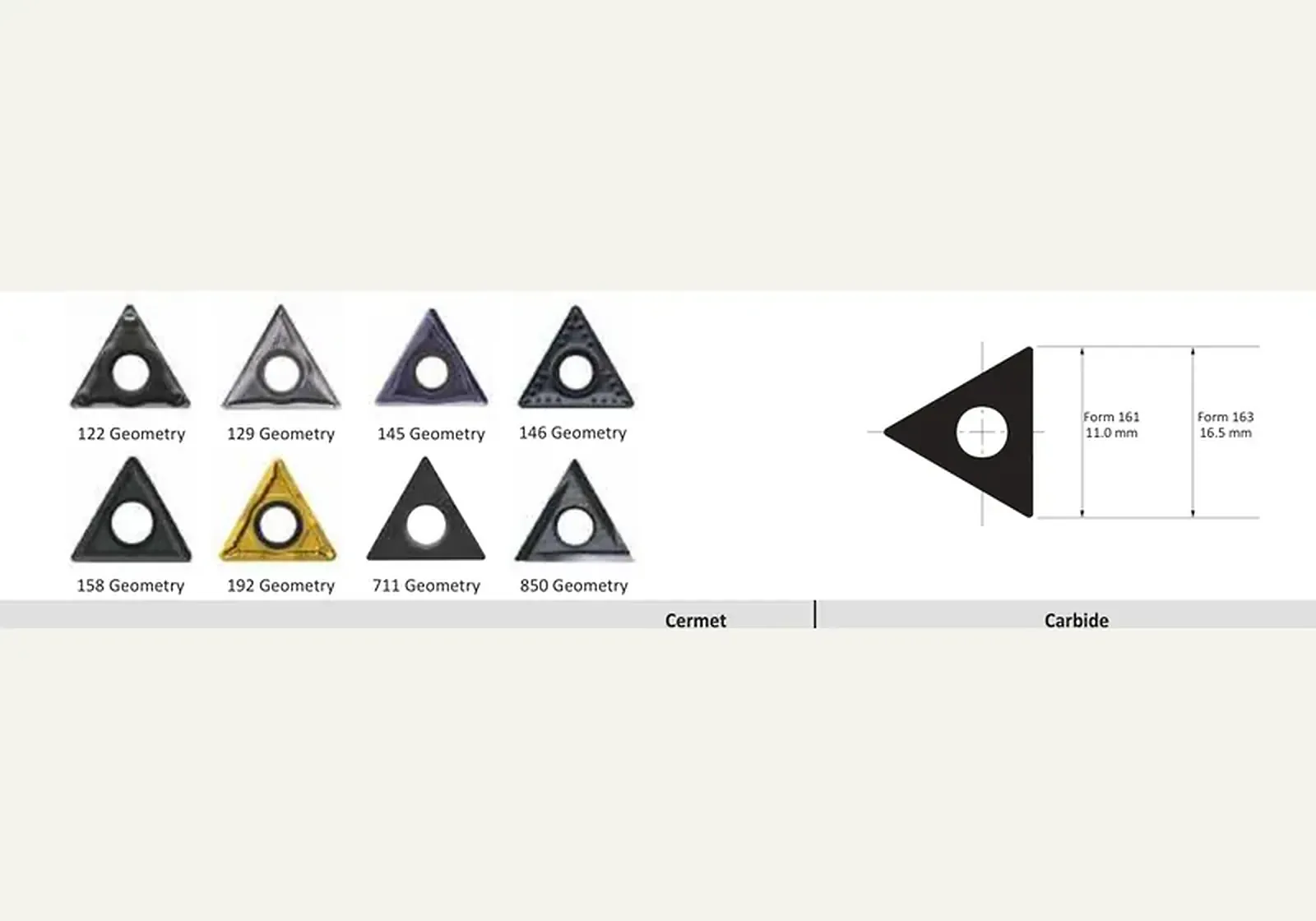

Эскизы геометрий
